2.8 اینچ ماژول نمایش LCD IPS TFT 240x320 QSPI 300 Nits برای HMI صنعتی

توضیحات محصول

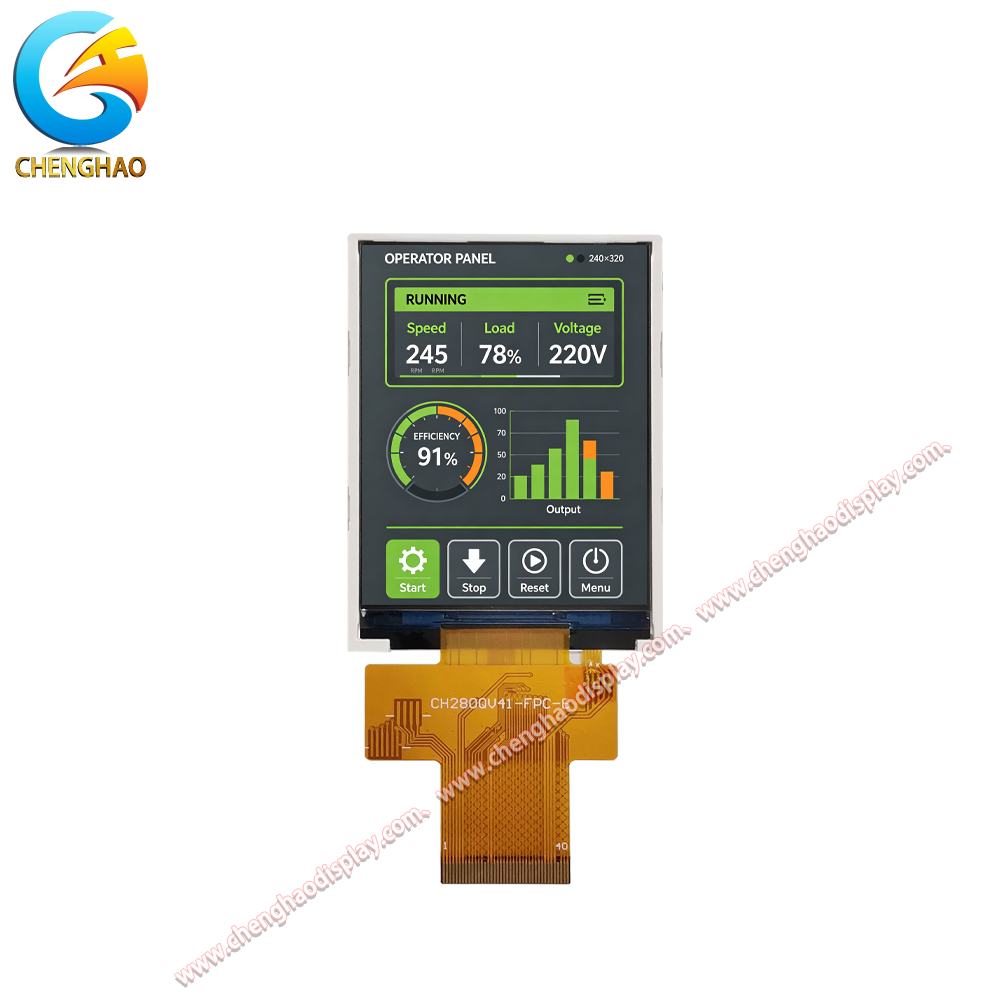

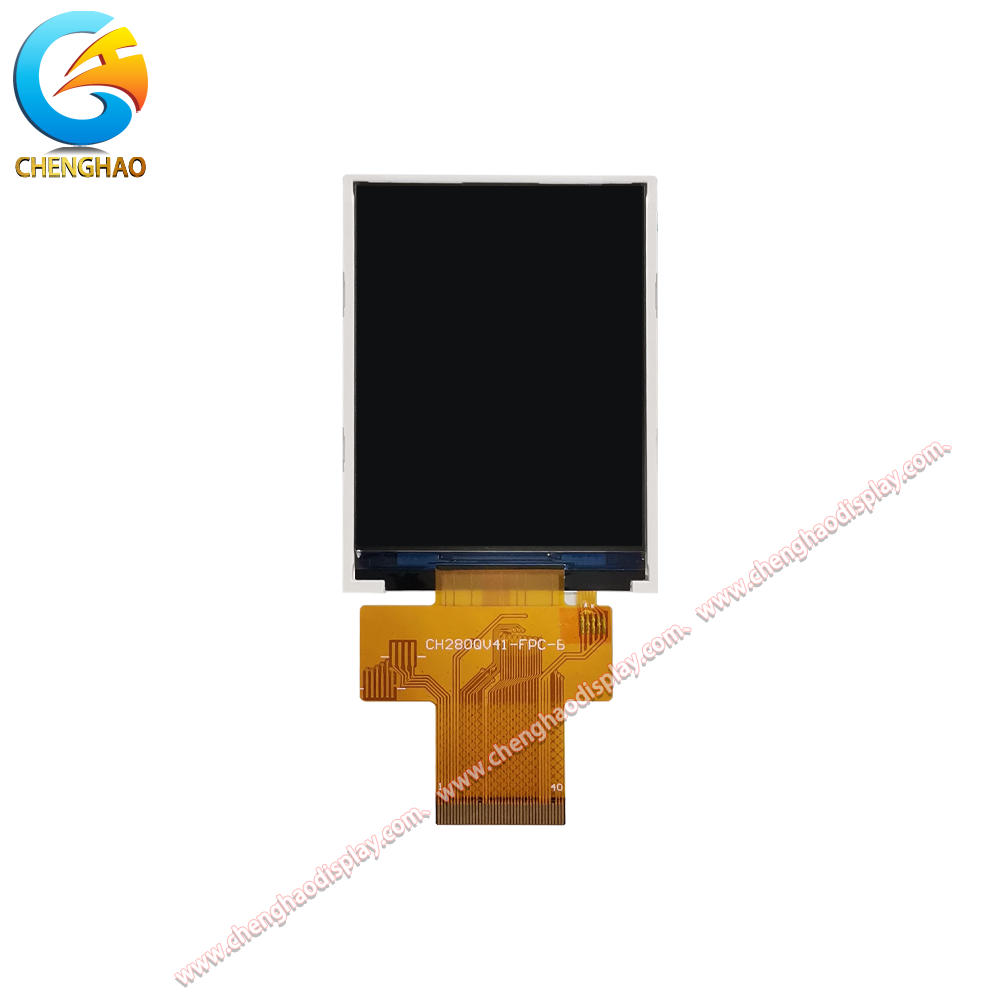

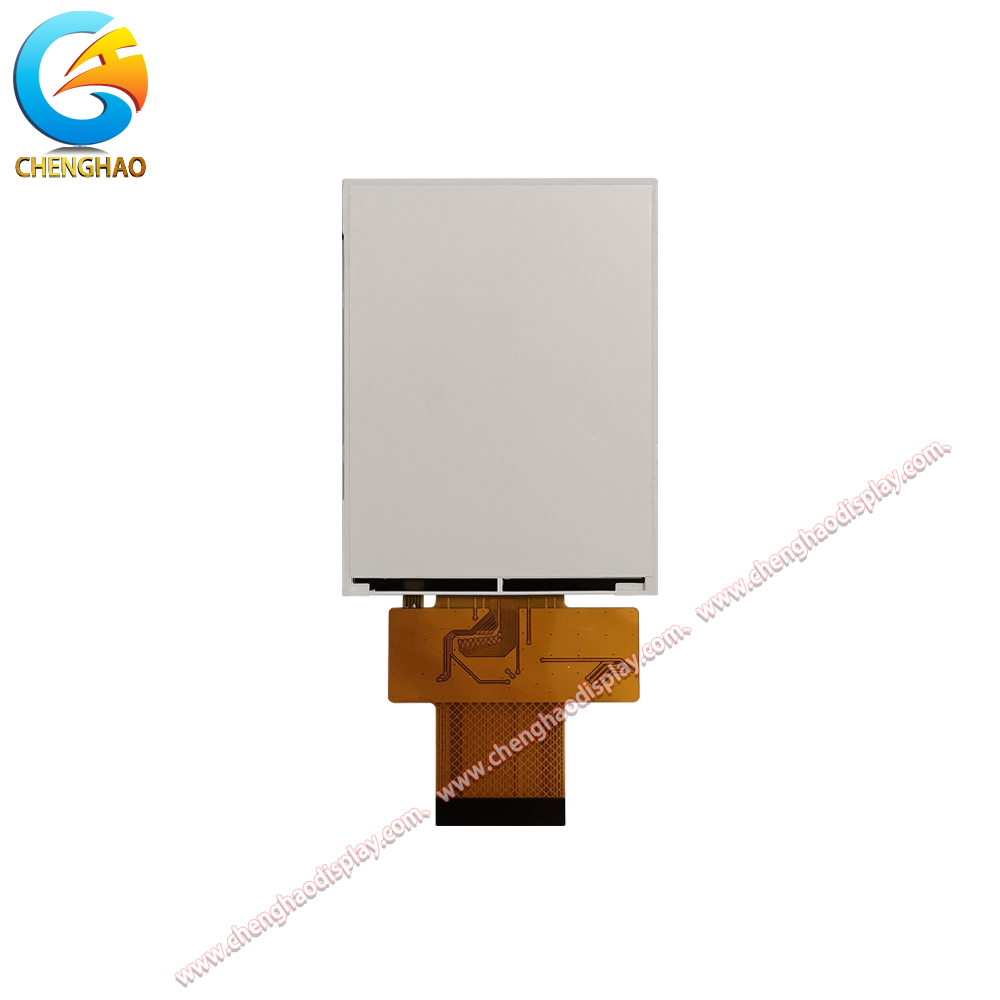

CH280QV41A یک ماژول نمایشگر LCD IPS TFT 2.8 اینچی با رزولوشن 240 x (RGB) x 320 و رابط QSPI 40 پین است. این ماژول روشنایی معمول 300 cd/m2، 262 هزار رنگ و زاویه دید 80/80/80/80 را برای خوانایی ثابت از موقعیت‌های مختلف ارائه می‌دهد. پنل از حالت مشکی نرمال IPS ترانسمیتر با ابعاد 50.00 x 69.20 میلی‌متر و ناحیه فعال 43.20 x 57.60 میلی‌متر استفاده می‌کند. دمای عملیاتی از -20 تا +70 درجه سانتی‌گراد و دمای ذخیره‌سازی از -30 تا +80 درجه سانتی‌گراد متغیر است. این ماژول بدون لمس برای پنل‌های HMI صنعتی فشرده، ابزارهای دستی، ترمینال‌های کنترل و سیستم‌های نمایشگر تعبیه‌شده که به اتصال QSPI پایدار نیاز دارند، مناسب است.

ویژگی‌های محصول

• رزولوشن 240 x (RGB) x 320 از منوهای پرتره، مقادیر و صفحات وضعیت واضح پشتیبانی می‌کند.
• رابط QSPI 40 پین اتصال به کنترل‌کننده‌های تعبیه‌شده فشرده و پلتفرم‌های نمایشگر را ساده می‌کند.
• زاویه دید 80/80/80/80 ثبات تصویر را از موقعیت‌های مختلف اپراتور حفظ می‌کند.
• طراحی فشرده 2.8 اینچی بدون لمس در تجهیزات صنعتی و دستی با فضای محدود جای می‌گیرد.

نقشه محصول

مشخصات دقیق

معرفی سفارشی

Chenghao خدمات ماژول نمایشگر سفارشی برای ماژول‌های LCD TFT، نمایشگرهای LCD مونو، ماژول‌های OLED رنگی و ماژول‌های OLED مونو را ارائه می‌دهد. سفارشی‌سازی شامل چیدمان FPC و پیکربندی پین، انتخاب رابط، تنظیم روشنایی، ادغام لمسی، عملیات سطح ضد تابش و طراحی شیشه پوشش است.

• سفارشی‌سازی FPC شامل ابعاد، طول، تعداد پین و چیدمان کانکتور است.
• گزینه‌های رابط شامل QSPI، SPI، MCU، RGB، LVDS، MIPI، EDP و HDMI است.
• روشنایی را می‌توان برای استفاده استاندارد در محیط داخلی یا محیط‌های با نور محیطی بیشتر تنظیم کرد.
• پیکربندی‌های لمسی خازنی، لمسی مقاومتی و بدون لمس در دسترس هستند.
• عملیات سطح AG می‌تواند بازتاب‌ها را در مناطق روشن نصب کاهش دهد.
• شیشه پوشش را می‌توان بر اساس ضخامت، شکل، رنگ و چاپ سیلک سفارشی کرد.

موارد کاربرد

• پنل‌های HMI صنعتی فشرده: چیدمان پرتره 240 x 320 و رابط QSPI از کنترل‌های واضح، مقادیر و نشانگرهای وضعیت در تجهیزات کوچک پشتیبانی می‌کنند.
• ابزارهای دستی: ابعاد فشرده 2.8 اینچی و FPC 40 پین به جا دادن ابزارهای اندازه‌گیری و دستگاه‌های کنترل قابل حمل با فضای داخلی محدود کمک می‌کنند.
• ترمینال‌های کنترل فرآیند: زاویه دید 80/80/80/80 خواندن مقادیر را از موقعیت‌های مختلف اپراتور در واحدهای کنترل فشرده قابل مشاهده نگه می‌دارد.
• دستگاه‌های نظارت تعبیه‌شده: عملکرد دمای گسترده و ساختار بدون لمس از استفاده قابل اعتماد نمایشگر در تجهیزات داخلی تحت نظارت پشتیبانی می‌کند.
