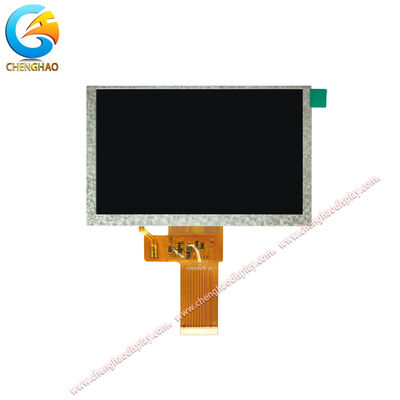

ماژول صفحه نمایش LCD 5 اینچ IPS TFT 1024x600 LVDS 500 Nits برای HMI صنعتی

توضیحات محصول

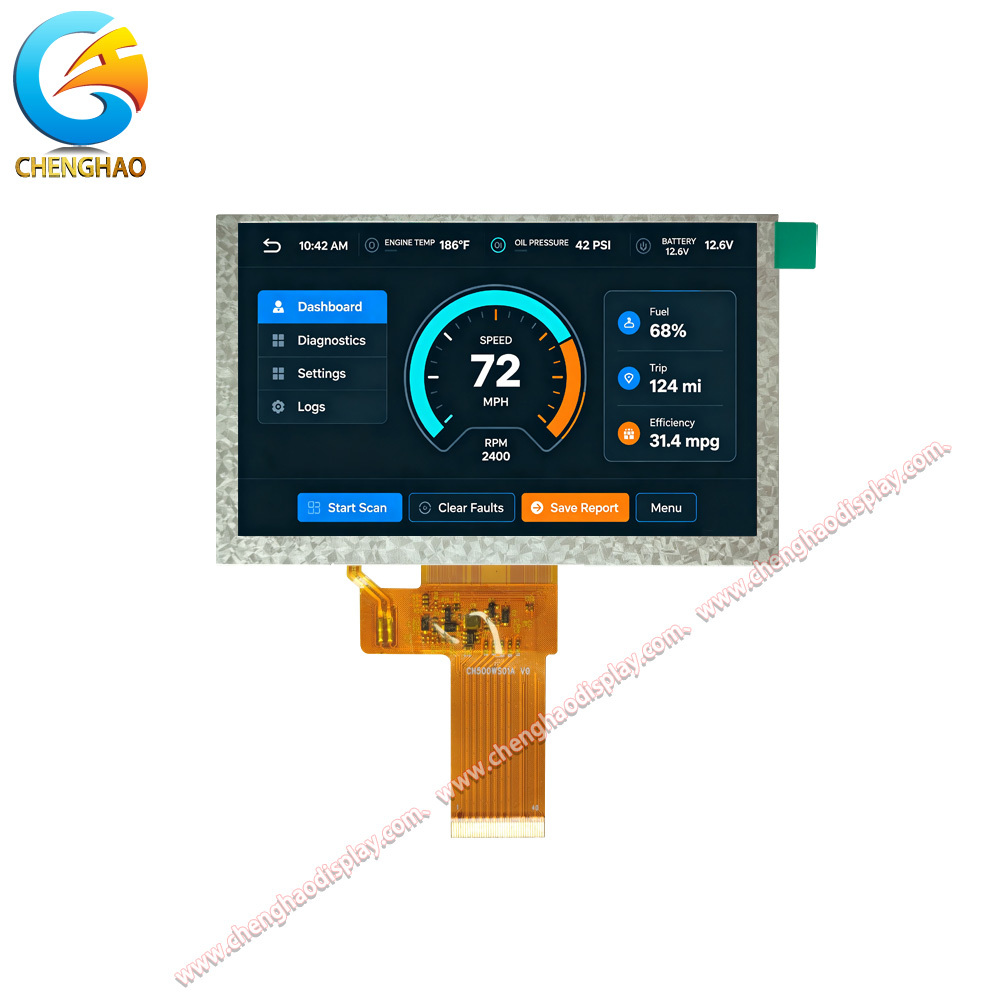

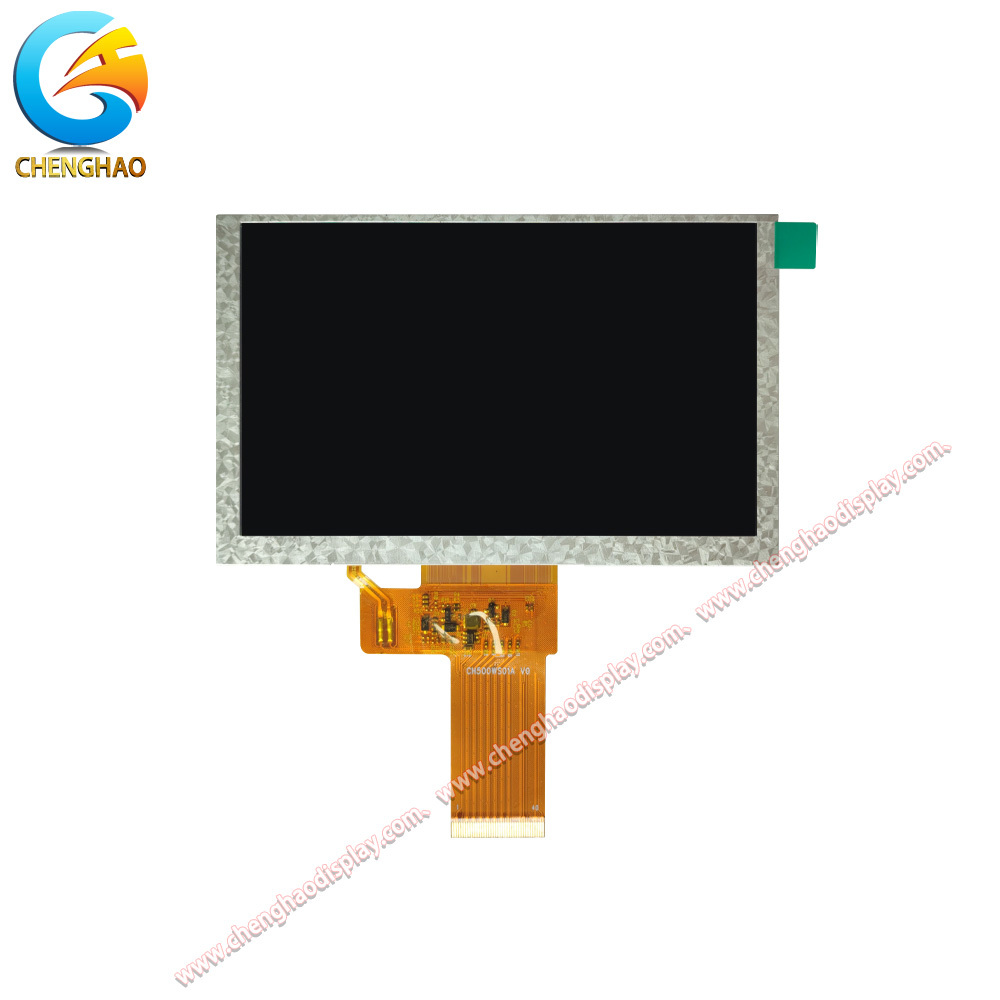

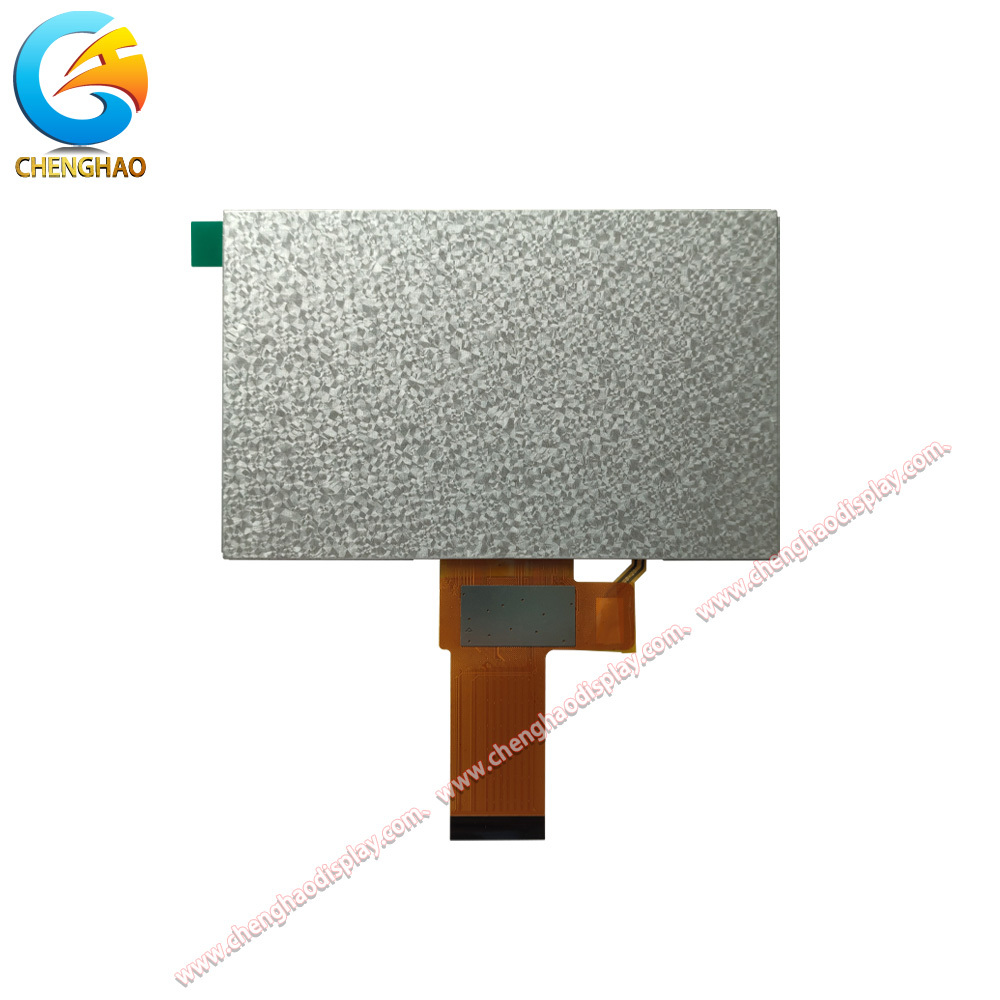

CH500WS01A یک ماژول نمایشگر LCD TFT IPS 5.0 اینچی با رزولوشن 1024 x (RGB) x 600 و رابط LVDS 40 پین است. این نمایشگر روشنایی معمولی 500 cd/m2، 16.7 میلیون رنگ و زاویه دید 85/85/85/85 را برای خوانایی ثابت از موقعیت‌های مختلف ارائه می‌دهد. پنل از حالت مشکی معمولی IPS ترانسمیتر با ابعاد خارجی 120.7 x 75.8 میلی‌متر و ناحیه فعال 108.03 x 64.8 میلی‌متر استفاده می‌کند. دمای عملیاتی از -20 تا +70 درجه سانتی‌گراد و دمای ذخیره‌سازی از -30 تا +80 درجه سانتی‌گراد متغیر است. این ماژول فاقد پنل لمسی است و برای پنل‌های HMI صنعتی، ابزار دقیق، ترمینال‌های کنترلی و سیستم‌های نمایشگر تعبیه شده که به رابط LVDS پایدار و عرضه طولانی مدت نیاز دارند، طراحی شده است.

ویژگی‌های محصول

• رزولوشن 1024 x (RGB) x 600 متن، نمودارها و محتوای رابط کاربری را واضح ارائه می‌دهد.
• روشنایی معمولی 500 cd/m2 مشاهده واضح در اکثر محیط‌های داخلی و صنعتی کنترل شده را پشتیبانی می‌کند.
• فناوری IPS با زاویه دید 85/85/85/85 ثبات تصویر را از هر طرف حفظ می‌کند.
• رابط LVDS 40 پین ادغام با بردهای کنترل صنعتی و پلتفرم‌های کنترل نمایشگر را ساده می‌کند.

نقشه محصول

مشخصات دقیق

معرفی سفارشی

Chenghao خدمات سفارشی‌سازی ماژول نمایشگر را برای ماژول‌های LCD TFT، نمایشگرهای LCD مونو، ماژول‌های OLED رنگی و ماژول‌های OLED مونو ارائه می‌دهد. سفارشی‌سازی شامل چیدمان FPC و پیکربندی پین، انتخاب رابط، تنظیم روشنایی، ادغام لمسی، عملیات سطح ضد تابش و طراحی شیشه پوشش است.

• سفارشی‌سازی FPC شامل ابعاد خارجی، طول، تعداد پین و چیدمان کانکتور است.
• گزینه‌های رابط شامل LVDS، SPI، MCU، RGB، MIPI، EDP و HDMI است.
• روشنایی را می‌توان برای استفاده داخلی استاندارد یا محیط‌های با نور محیطی بالاتر تنظیم کرد.
• پیکربندی‌های لمسی خازنی، لمسی مقاومتی و بدون لمس در دسترس هستند.
• عملیات سطح AG می‌تواند بازتاب‌ها را در مناطق روشن نصب کاهش دهد.
• شیشه پوشش را می‌توان بر اساس ضخامت، شکل، رنگ و چاپ ابریشمی سفارشی کرد.

موارد کاربرد

• پنل‌های HMI صنعتی: رزولوشن 1024 x 600 و رابط LVDS از داشبوردهای اپراتور واضح، صفحات وضعیت ماشین و ترمینال‌های کنترلی پشتیبانی می‌کنند.
• تجهیزات تست و اندازه‌گیری: زوایای دید گسترده و خروجی رنگ پایدار به تکنسین‌ها کمک می‌کند تا شکل موج‌ها، مقادیر و منوها را از موقعیت‌های مختلف بخوانند.
• کیوسک و ترمینال‌های کنترلی: ابعاد خارجی فشرده 5.0 اینچی و رابط 40 پین، ادغام در سیستم‌های تعبیه شده با فضای محدود را ساده می‌کند.
• تجهیزات کنترل ساختمان: نمایشگر 500 cd/m2 و محدوده دمایی گسترده از عملکرد قابل اعتماد در محیط‌های داخلی تحت نظارت پشتیبانی می‌کنند.
