توضیحات محصول

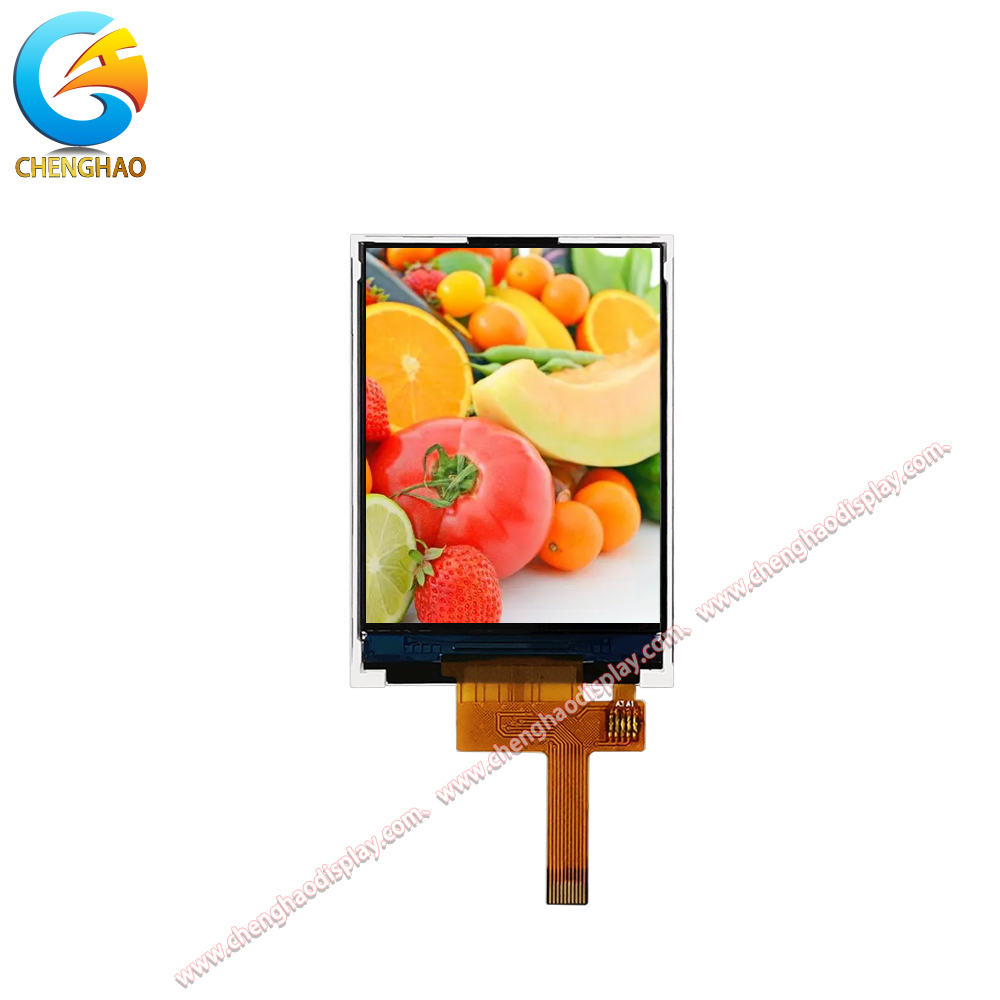

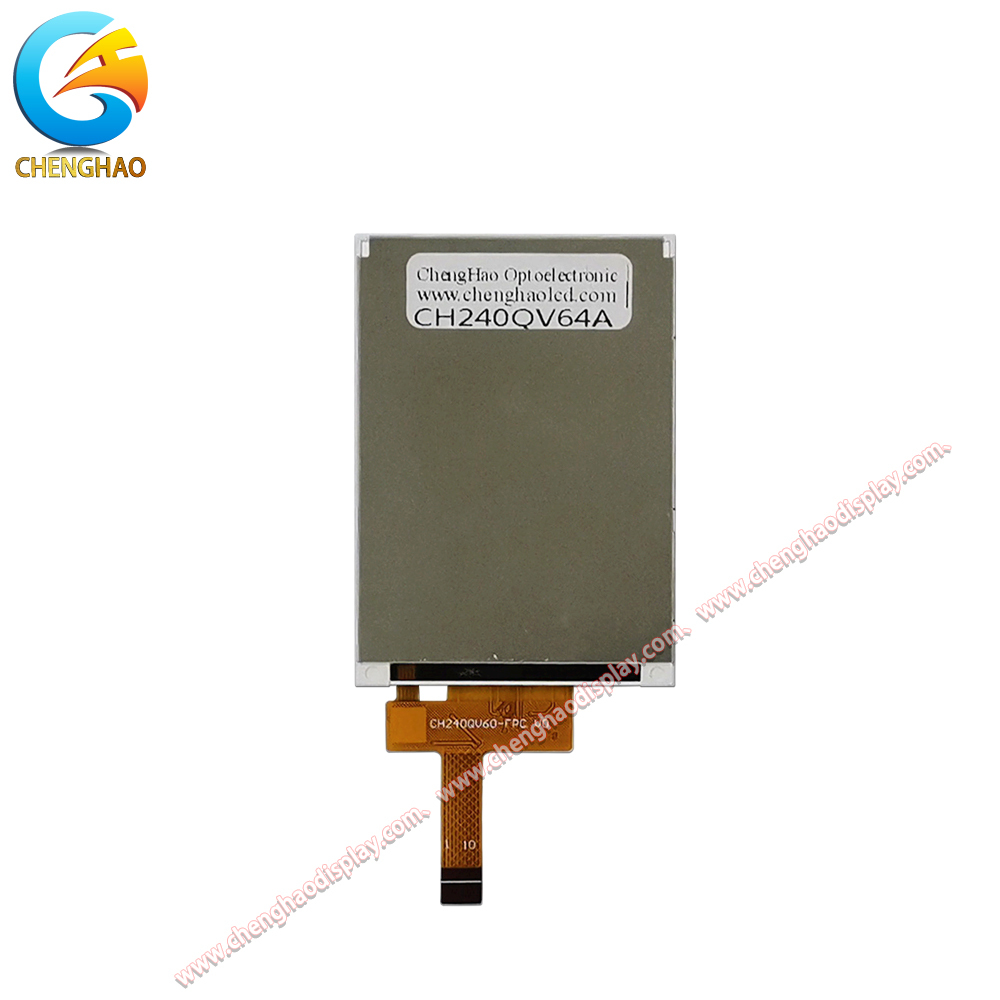

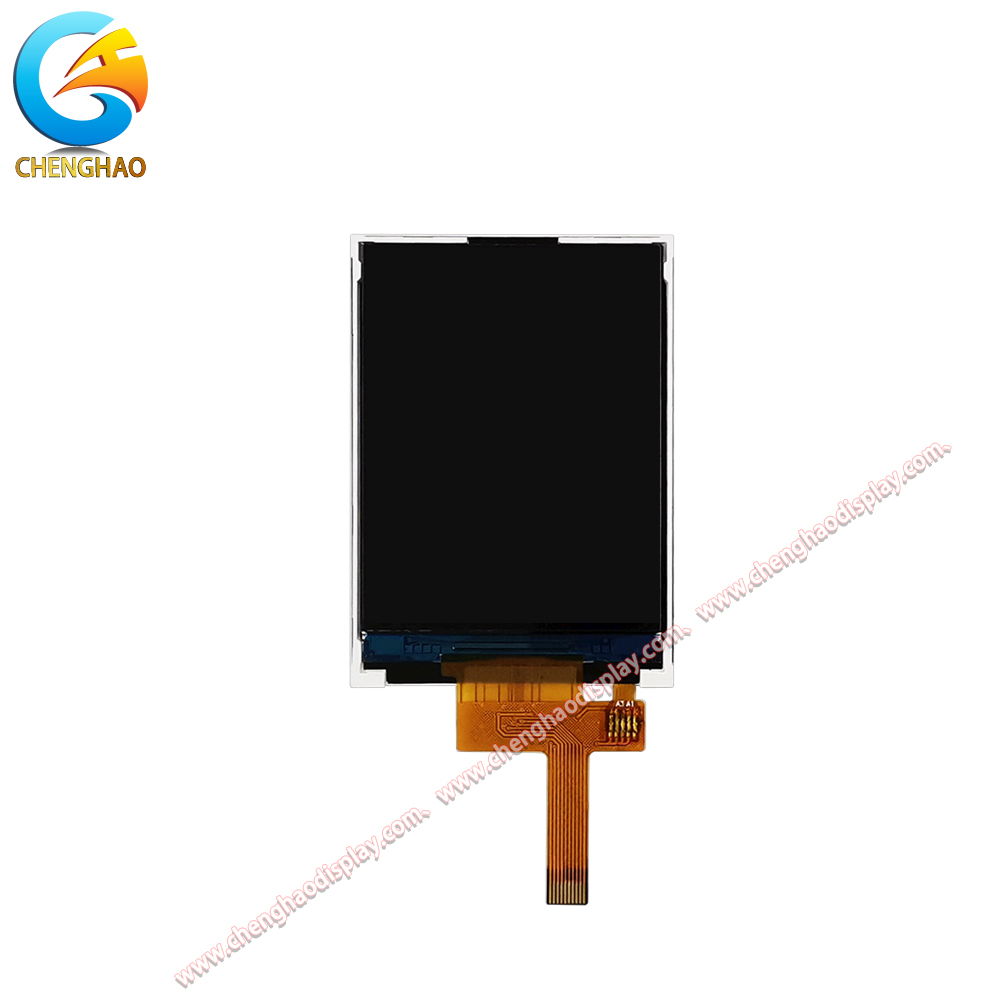

CH240QV64A یک ماژول LCD IPS TFT 2.4 اینچی با رزولوشن 240x320، رابط SPI 4 خطی و روشنایی 300cd/m2 است که برای سیستم های تعبیه شده فشرده طراحی شده است. با زاویه دید کامل 80/80/80/80 و حالت نمایش ترانسمیتر معمولاً سیاه، کنتراست واضح و رنگ ثابت را از هر جهت ارائه می دهد. این ماژول از محدوده دمای عملیاتی گسترده -20 تا +70 درجه سانتیگراد پشتیبانی می کند و آن را برای پنل های کنترل صنعتی، ابزارهای قابل حمل و دستگاه های دستی در فضای باز مناسب می کند. با اتصال فشرده 10 پین SPI، این نمایشگر امکان ادغام ساده با MCU های با تعداد پین کم را فراهم می کند و در عین حال رندر پیکسل واضح 240x320 را حفظ می کند. پنل IPS خوانایی در نور خورشید را در صورت جفت شدن با طراحی محفظه مناسب تضمین می کند، در حالی که حالت معمولاً سیاه، سیاهی عمیق و نسبت کنتراست عالی را برای برنامه هایی که نیاز به تجسم داده واضح در شرایط نور محیطی متغیر دارند، ارائه می دهد.
ویژگی های محصول
1. نمایشگر IPS فشرده 2.4 اینچی برای سیستم های تعبیه شده با فضای محدود
فرم فاکتور کوچک 2.4 اینچی در مترهای دستی، ابزارهای تشخیصی قابل حمل و پنل های کنترل IoT فشرده که در آن هر میلی متر فضای محفظه اهمیت دارد، جای می گیرد.
2. زاویه دید کامل 80/80/80/80 برای خوانایی در موقعیت های مختلف
فناوری پنل IPS رنگ و کنتراست ثابت را از هر جهت دید تضمین می کند و به اپراتورها امکان می دهد داده ها را به وضوح از موقعیت های خارج از محور در پنل های تجهیزات صنعتی و ایستگاه های نظارتی بخوانند.
3. محدوده دمای عملیاتی گسترده (-20 تا +70 درجه سانتیگراد)
عملکرد قابل اعتماد در محیط های شدید، این ماژول را برای ابزارهای فضای باز، ردیاب های لجستیک زنجیره سرد و رابط های کنترل کف کارخانه که در معرض نوسانات دما قرار دارند، مناسب می کند.
4. رابط SPI ساده 4 خطی برای ادغام MCU با تعداد پین کم
با تنها 10 پین و پروتکل SPI ساده، این نمایشگر به راحتی به میکروکنترلرهای با منابع محدود متصل می شود و پیچیدگی PCB را کاهش می دهد و توسعه نمونه اولیه را تسریع می کند.
5. حالت ترانسمیتر معمولاً سیاه با روشنایی 300cd/m²
حالت نمایش معمولاً سیاه، سیاهی عمیق و کنتراست بالا را برای تجسم داده واضح ارائه می دهد، در حالی که روشنایی 300cd/m² خوانایی را در محیط های داخلی و سایه دار فضای باز تضمین می کند.
نقشه محصول
مشخصات دقیق
| مورد |
مقدار |
| نام ماژول |
ماژول LCD IPS TFT 2.4 اینچی |
| شماره ماژول |
CH240QV64A |
| حالت نمایش |
ترانسمیتر / معمولاً سیاه |
| اندازه صفحه نمایش |
2.4 اینچ |
| رزولوشن |
240x320 |
| جهت دید |
80/80/80/80 |
| روشنایی صفحه نمایش |
300 cd/m² (معمولاً) |
| رابط ماژول |
SPI 4 خطی |
| تعداد پین FPC |
10 پین |
| دمای عملیاتی |
-20°C ~ +70°C |
| دمای ذخیره سازی |
-30°C ~ +80°C |
معرفی سفارشی
Chenghao سفارشی سازی حرفه ای را در ماژول های LCD TFT، نمایشگرهای LCD مونو، ماژول های OLED رنگی و ماژول های OLED مونو ارائه می دهد. ما ارائه می دهیم:
- تنظیم FPC: طرح کلی FPC سفارشی، طول و تعداد پین برای مطابقت با طرح محفظه و کانکتور شما.
- تطبیق رابط: گزینه های رابط SPI، MCU، RGB، MIPI، LVDS، EDP و HDMI برای مطابقت با پلتفرم میزبان شما موجود است.
- تنظیم روشنایی: از 200-300 cd/m2 استاندارد تا روشنایی بالا 500+ cd/m2، کالیبره شده برای برنامه های داخلی یا قابل خواندن در نور خورشید.
- ادغام لمسی: پیکربندی های لمسی خازنی، لمسی مقاومتی یا بدون لمس بر اساس الزامات محصول شما.
- پوشش ضد تابش: عملیات سطح AG برای کاهش بازتاب های محیطی برای محیط های بیرونی و با تابش بالا.
- سفارشی سازی شیشه پوشش: ضخامت شیشه، شکل، رنگ و چاپ سیلک اسکرین سفارشی برای مطابقت با برند و طراحی صنعتی شما.
برای یک راه حل سفارشی با تیم مهندسی ما تماس بگیرید.
موارد کاربرد
- ابزارهای اندازه گیری قابل حمل: فرم فاکتور فشرده 2.4 اینچی و رابط SPI ساده 4 خطی این نمایشگر را برای مولتی مترهای دستی، سنسورهای محیطی و تحلیلگرهای طیف قابل حمل که در آن فضا و تعداد پین محدود است، ایده آل می کند.
- پنل های کنترل IoT صنعتی: دمای عملیاتی گسترده -20 تا +70 درجه سانتیگراد و نمایشگر IPS با زاویه دید کامل، عملکرد قابل اعتماد را در گره های کنترل کف کارخانه، کنترل کننده های منطقه HVAC و ترمینال های نظارت بر کشاورزی هوشمند تضمین می کند.
- دستگاه های دستی پزشکی: حالت ترانسمیتر معمولاً سیاه با روشنایی 300cd/m² خواندن واضح داده را برای مترهای قند خون قابل حمل، پالس اکسیمترها و دستگاه های دستی نظارت بر بیمار فشرده که در محیط های بالینی استفاده می شوند، ارائه می دهد.
- ردیاب های لجستیک زنجیره سرد: قابلیت دمای گسترده و رابط SPI کم مصرف برای لاگرهای دما با باتری و دستگاه های ردیابی GPS که در معرض محیط های حمل و نقل یخچال دار قرار دارند، مناسب است.
سوالات متداول
Q1: پروتکل رابط این نمایشگر چیست؟
CH240QV64A از رابط SPI 4 خطی با 10 پین استفاده می کند که از ارتباط ساده با MCU های با تعداد پین کم برای برنامه های تعبیه شده پشتیبانی می کند.
Q2: آیا این ماژول می تواند در محیط های بیرونی کار کند؟
بله. با پنل IPS، روشنایی 300cd/m² و محدوده عملیاتی گسترده -20 تا +70 درجه سانتیگراد، به طور قابل اعتماد در پنل های ابزار فضای باز و دستگاه های دستی عمل می کند.
Q3: ولتاژ منبع تغذیه مورد نیاز نمایشگر چیست؟
ماژول در سطوح منطقی استاندارد 3.3 ولت کار می کند و با اکثر پلتفرم های MCU ARM Cortex-M و مشابه کم مصرف سازگار است.
Q4: آیا FPC برای طرح های کانکتور مختلف قابل سفارشی سازی است؟
بله. Chenghao گزینه های طرح کلی FPC، تعداد پین و نوع کانکتور سفارشی را برای تناسب با الزامات طراحی محفظه و PCB خاص شما ارائه می دهد.
Q5: آیا روشنایی را می توان از طریق نرم افزار تنظیم کرد؟
روشنایی را می توان از طریق کم نور کردن PWM بر روی پین های LED نور پس زمینه کنترل کرد و امکان تنظیم پویا را بر اساس شرایط نور محیطی یا الزامات صرفه جویی در مصرف انرژی فراهم می کند.
