توضیحات محصول

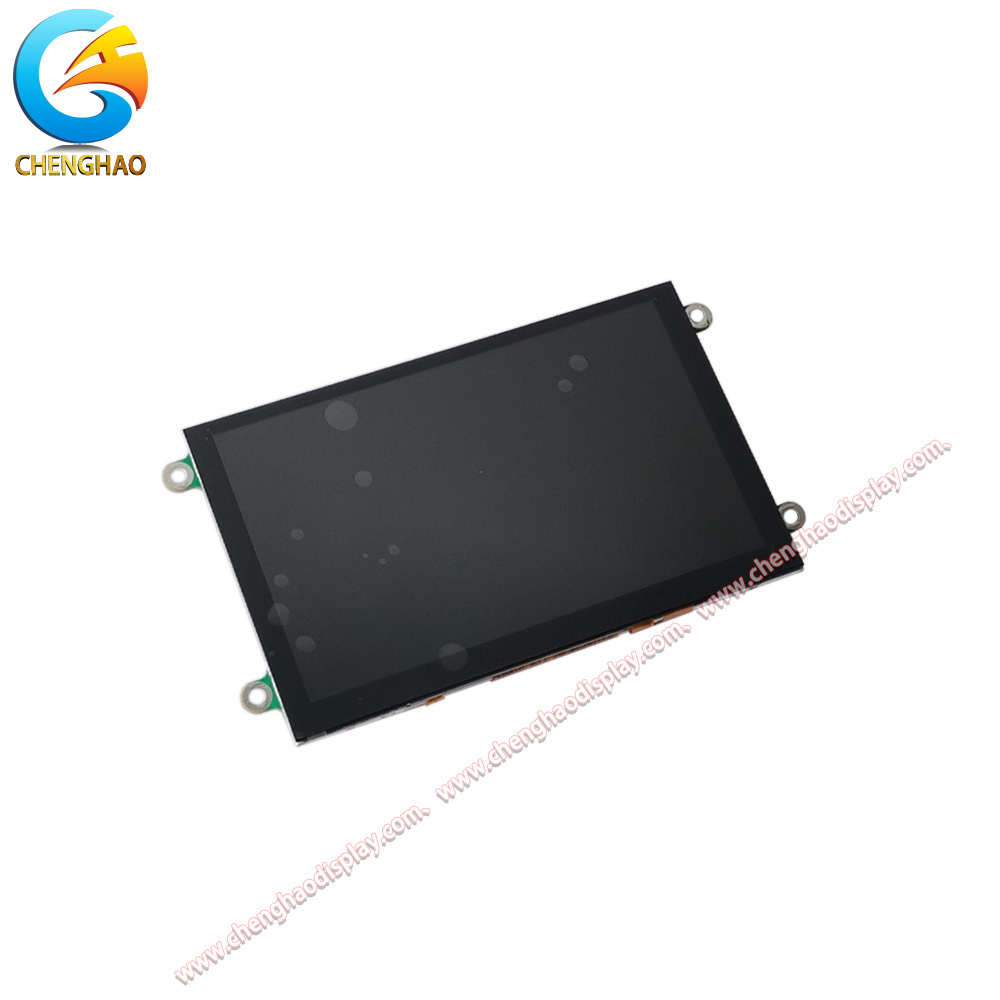

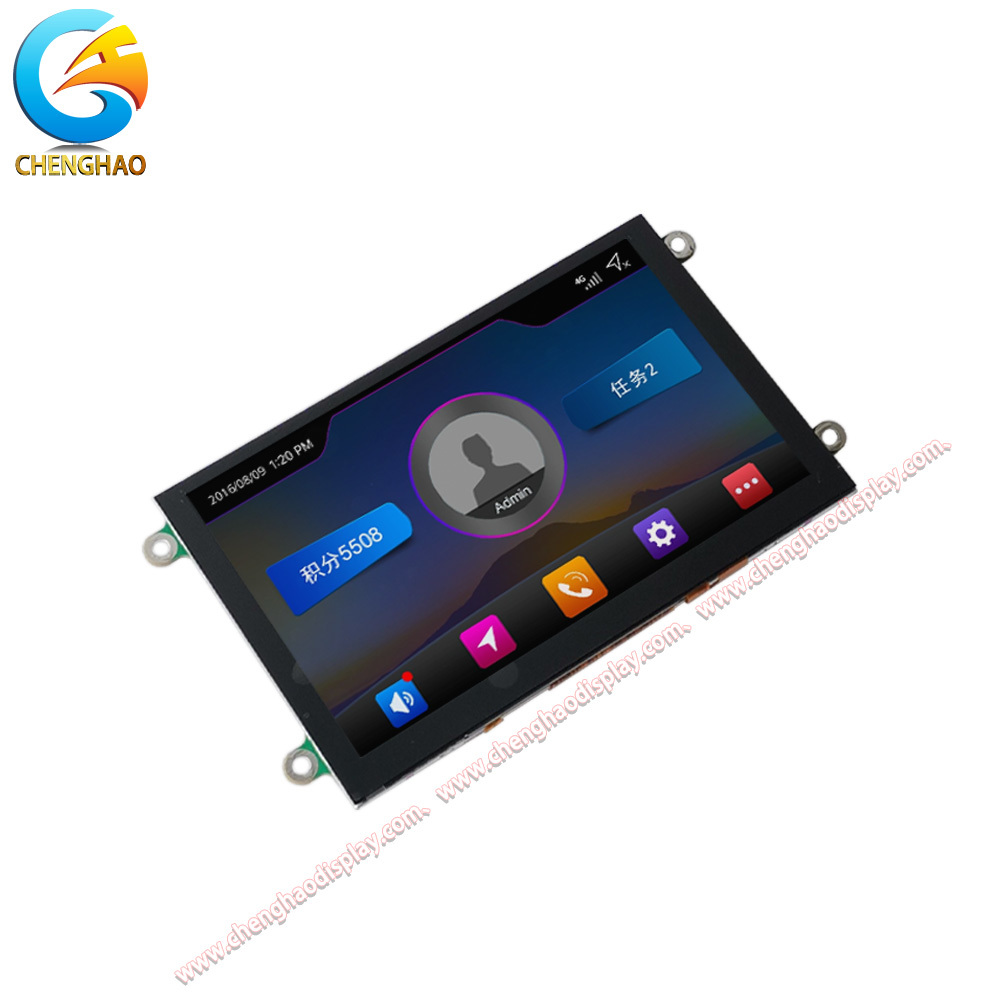

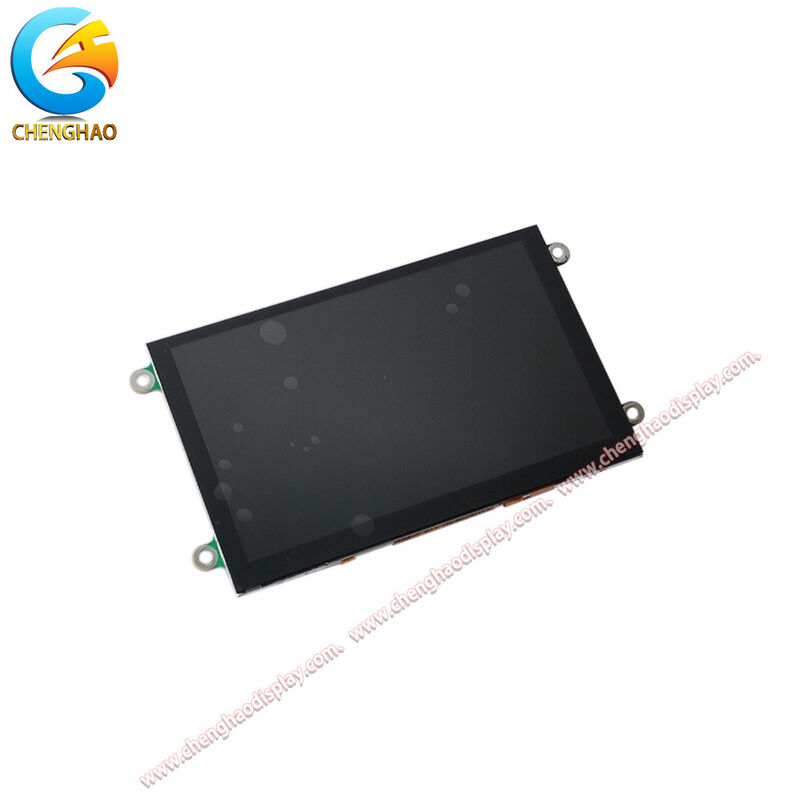

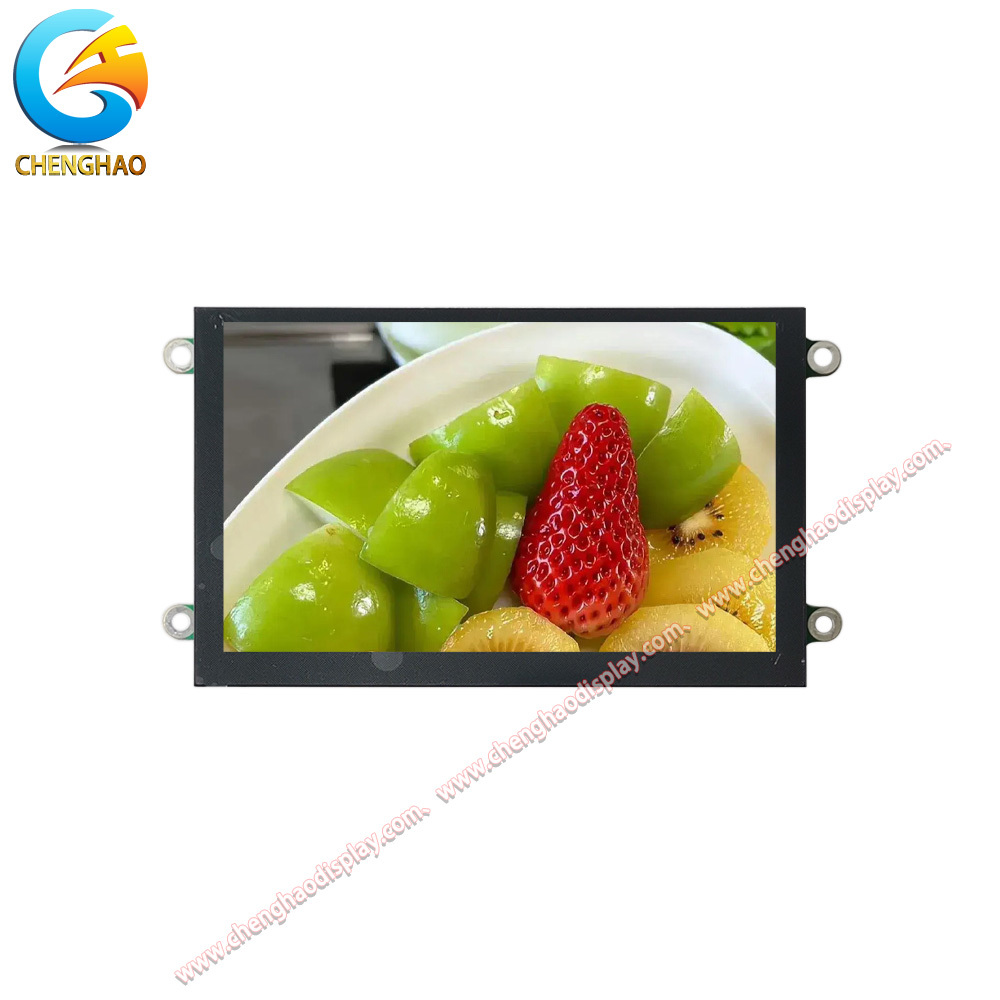

ماژول LCD TFT IPS مدل CH500WV05PA با صفحه نمایش 5.0 اینچی، رزولوشن 800x480، روشنایی بالا 900cd/m2 و زاویه دید کامل 80/80/80/80 برای خوانایی عالی در نور خورشید. این نمایشگر مجهز به کنترلر گرافیکی EVE2 (موتور گرافیکی تعبیه شده) است و از رابط SPI (حالتهای D-SPI/Q-SPI) و پنل لمسی خازنی پشتیبانی میکند و امکان توسعه رابط کاربری گرافیکی غنی را بدون نیاز به GPU خارجی فراهم میآورد. این ماژول دارای پوشش ضد تابش نور برای کاهش بازتاب در محیطهای روشن است. با ابعاد جمع و جور 120.7x75.8 میلیمتر، ناحیه فعال 108.0x64.8 میلیمتر و درایور LED داخلی، دو گزینه اتصال را ارائه میدهد: یک هدر جعبهای IDC 20 پین با فاصله 2.54 میلیمتر و یک کانکتور FFC 20 پین با فاصله 1.0 میلیمتر، که امکان ادغام انعطافپذیر را برای کاربردهای HMI صنعتی، ابزار دقیق، پنلهای کنترل خانه هوشمند، دستگاههای پزشکی و نمایشگرهای خودرو فراهم میکند.
ویژگیهای محصول
1. روشنایی بالا 900cd/m2 برای خوانایی در نور مستقیم خورشید
با روشنایی معمول 900cd/m2، این نمایشگر حتی در نور مستقیم خورشید نیز به وضوح قابل مشاهده است و آن را برای کیوسکهای فضای باز، پنلهای تجهیزات کشاورزی و ابزار دقیق دریایی که نور محیط غیرقابل کنترل است، ایدهآل میسازد.
2. موتور گرافیکی داخلی EVE2 - نمایشگر هوشمند بدون نیاز به GPU خارجی
کنترلر داخلی EVE2 وظیفه رندرینگ، رمزگشایی لمس و خروجی صدا را به طور کامل بر روی ماژول از طریق دستورات SPI انجام میدهد. این امر بار پردازشی MCU میزبان را کاهش داده و توسعه رابط کاربری گرافیکی را تسریع میبخشد، که برای سیستمهای تعبیه شده با منابع محدود عالی است.
3. زاویه دید کامل IPS 80/80/80/80
پنل IPS رنگ و کنتراست ثابتی را از هر جهت دید ارائه میدهد و امکان خوانایی برای چندین اپراتور را در اتاقهای کنترل صنعتی، ایستگاههای نظارت پزشکی و ترمینالهای اشتراکی فراهم میکند.
4. پوشش سطح ضد تابش نور برای محیطهای چالشبرانگیز
پوشش AG بازتاب آینهای نور بالای سر یا تابش نور خورشید را به حداقل میرساند و اطمینان میدهد که روشنایی به دلیل بازتاب سطح از بین نمیرود - یک ویژگی حیاتی برای نمایشگرهای داشبورد خودرو و پنلهای فضای باز در معرض نور خورشید.
5. پنل لمسی خازنی با انعطافپذیری رابط دوگانه

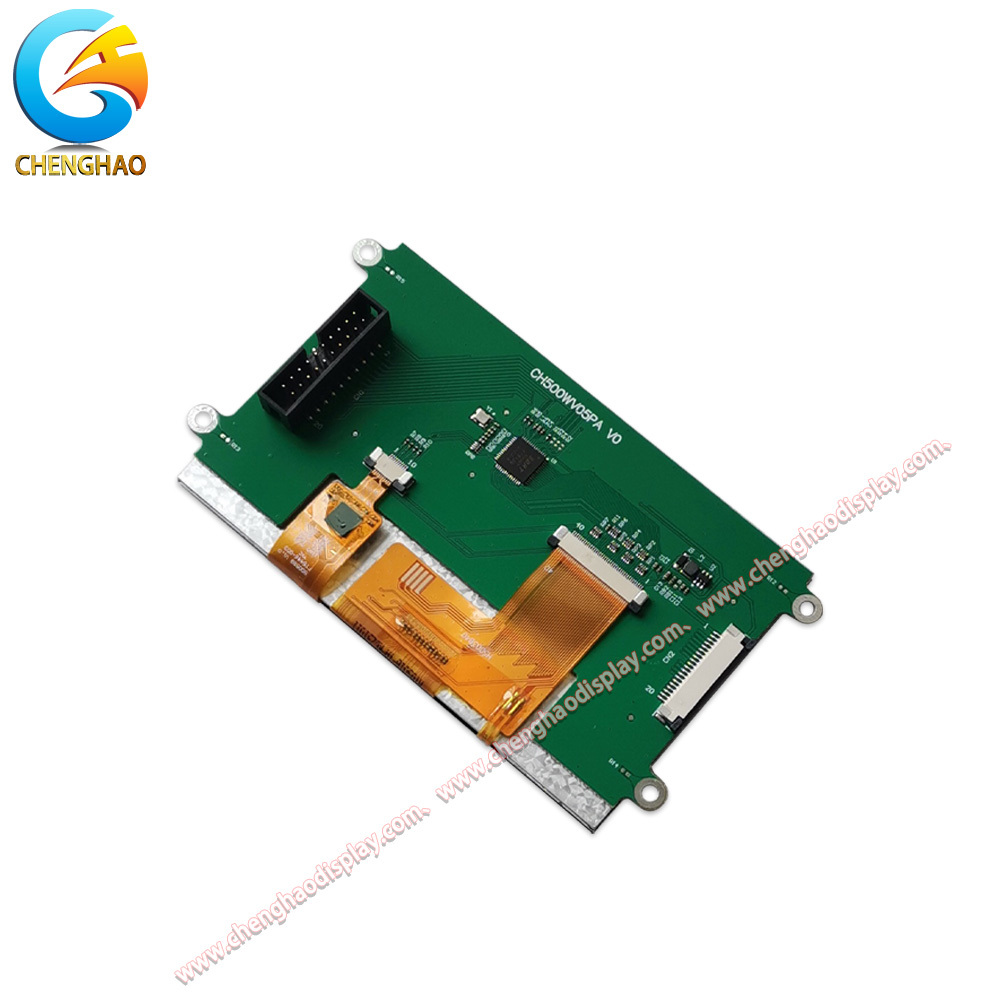

پنل لمسی خازنی پیشبینی شده از حرکات چند لمسی پشتیبانی میکند، در حالی که طراحی دو کانکتوره (هدر IDC 2.54 میلیمتر + FFC 1.0 میلیمتر) انعطافپذیری سیمکشی را برای طرحهای مختلف محفظه در برنامههای تعبیه شده فراهم میکند.
نقشه محصول
مشخصات دقیق
| مورد |
مقدار |
| نام ماژول |
ماژول LCD TFT IPS 5.0 اینچی با پنل لمسی خازنی و موتور گرافیکی EVE2 |
| شماره ماژول |
CH500WV05PA |
| حالت نمایش |
ترانسمیتر / مشکی معمولی |
| اندازه صفحه نمایش |
5.0 اینچ |
| رزولوشن |
800x480 |
| جهت دید |
80/80/80/80 (زاویه دید کامل) |
| روشنایی صفحه نمایش |
900 cd/m2 (معمول) |
| رابط ماژول |
SPI (حالتهای D-SPI / Q-SPI) |
| تعداد پین FPC |
20 پین (هدر جعبهای IDC 2.54 میلیمتر / FFC 1.0 میلیمتر) |
| اندازه ماژول |
120.7(عرض)x75.8(ارتفاع) میلیمتر |
| اندازه ناحیه فعال |
108.0(عرض)x64.8(ارتفاع) میلیمتر |
| نوع لمس |
لمسی خازنی (CTP) |
| ضد تابش |
بله (پوشش AG) |
معرفی سفارشی
Chenghao سفارشیسازی حرفهای را در ماژولهای TFT LCD، نمایشگرهای LCD مونو، ماژولهای OLED رنگی و ماژولهای OLED مونو ارائه میدهد. ما ارائه میدهیم:
- سفارشیسازی FPC: طرح کلی FPC، طول و تعداد پین سفارشی برای مطابقت با طرح محفظه و کانکتور شما.
- تطبیق رابط: گزینههای رابط SPI، MCU، RGB، MIPI، LVDS، EDP و HDMI برای مطابقت با پلتفرم میزبان شما موجود است.
- تنظیم روشنایی: از 200-300 cd/m2 استاندارد تا 500+ cd/m2 روشنایی بالا، کالیبره شده برای کاربردهای داخلی یا قابل خواندن در نور خورشید.
- ادغام لمس: پیکربندیهای لمسی خازنی، لمسی مقاومتی یا بدون لمس بر اساس الزامات محصول شما.
- پوشش ضد تابش نور: عملیات سطح AG برای کاهش بازتاب محیطی برای محیطهای بیرونی و با تابش نور بالا.
- سفارشیسازی شیشه پوشش: ضخامت، شکل، رنگ و چاپ سیلک اسکرین شیشه سفارشی برای مطابقت با برند و طراحی صنعتی شما.
برای راهحل سفارشی با مشخصات خود با تیم مهندسی ما تماس بگیرید.
موارد کاربرد
- پنلهای HMI صنعتی: رابط SPI با موتور گرافیکی داخلی EVE2 امکان رابطهای کنترل صفحه لمسی غنی را برای ماشینآلات تحت کنترل PLC، ایستگاههای کنترل فرآیند و ترمینالهای اپراتور خط تولید فراهم میکند بدون اینکه نیاز به پردازنده میزبان سطح بالا باشد.
- پنلهای کنترل خانه هوشمند: اندازه جمع و جور 5.0 اینچی، چند لمسی خازنی و روشنایی 900cd/m2 آن را برای هابهای اتوماسیون خانگی نصب شده روی دیوار، کنترلکنندههای آب و هوا و رابطهای سیستم امنیتی که حتی در اتاقهای با نور زیاد نیز قابل مشاهده هستند، مناسب میسازد.
- ابزار دقیق دریایی و فضای باز: روشنایی بالا همراه با پوشش ضد تابش نور، خوانایی را در نور مستقیم خورشید تضمین میکند، که برای نمایشگرهای داشبورد قایق، ابزار ناوبری GPS و تجهیزات اندازهگیری فضای باز ایدهآل است.
- دستگاههای نظارت پزشکی: زوایای دید کامل IPS و نسبت کنتراست بالا امکان خوانایی از زوایای مختلف را در محیطهای بالینی فراهم میکند، که برای مانیتورهای بیمار، نمایشگرهای پمپ انفوزیون و ترمینالهای تشخیصی قابل حمل مناسب است.
سوالات متداول
س1: کدام حالتهای SPI توسط این نمایشگر پشتیبانی میشوند؟
این ماژول از هر دو حالت D-SPI (مسیر داده تکی) و Q-SPI (مسیر داده چهارگانه) پشتیبانی میکند که از طریق کنترلر EVE2 برای پهنای باند بالاتر در برنامههای گرافیکی فشرده قابل پیکربندی است.
س2: آیا روشنایی قابل تنظیم است؟
بله، درایور LED داخلی (که از طریق کنترل PWM EVE2 کار میکند) امکان تنظیم روشنایی نور پسزمینه را از 0 تا 900cd/m2 از طریق نرمافزار فراهم میکند.
س3: آیا به GPU یا کنترلر نمایشگر جداگانه نیاز است؟
خیر. موتور گرافیکی داخلی EVE2 تمام رندرینگ، رمزگشایی لمس و خروجی صدا را به صورت داخلی مدیریت میکند و از طریق دستورات ساده SPI با MCU میزبان ارتباط برقرار میکند.
س4: از چه حرکات لمسی پشتیبانی میشود؟
پنل لمسی خازنی پیشبینی شده از حرکات تک لمسی، چند لمسی (تا 5 نقطه)، کشیدن انگشت و زوم با نیشگون پشتیبانی میکند که از طریق موتور لمسی EVE2 قابل پیکربندی است.
س5: آیا FPC و کانکتور قابل سفارشیسازی هستند؟
بله. Chenghao طرح کلی FPC سفارشی، تعداد پین و نوع کانکتور (IDC، FFC، ZIF) را برای تناسب با محفظه و الزامات رابط خاص شما ارائه میدهد.
