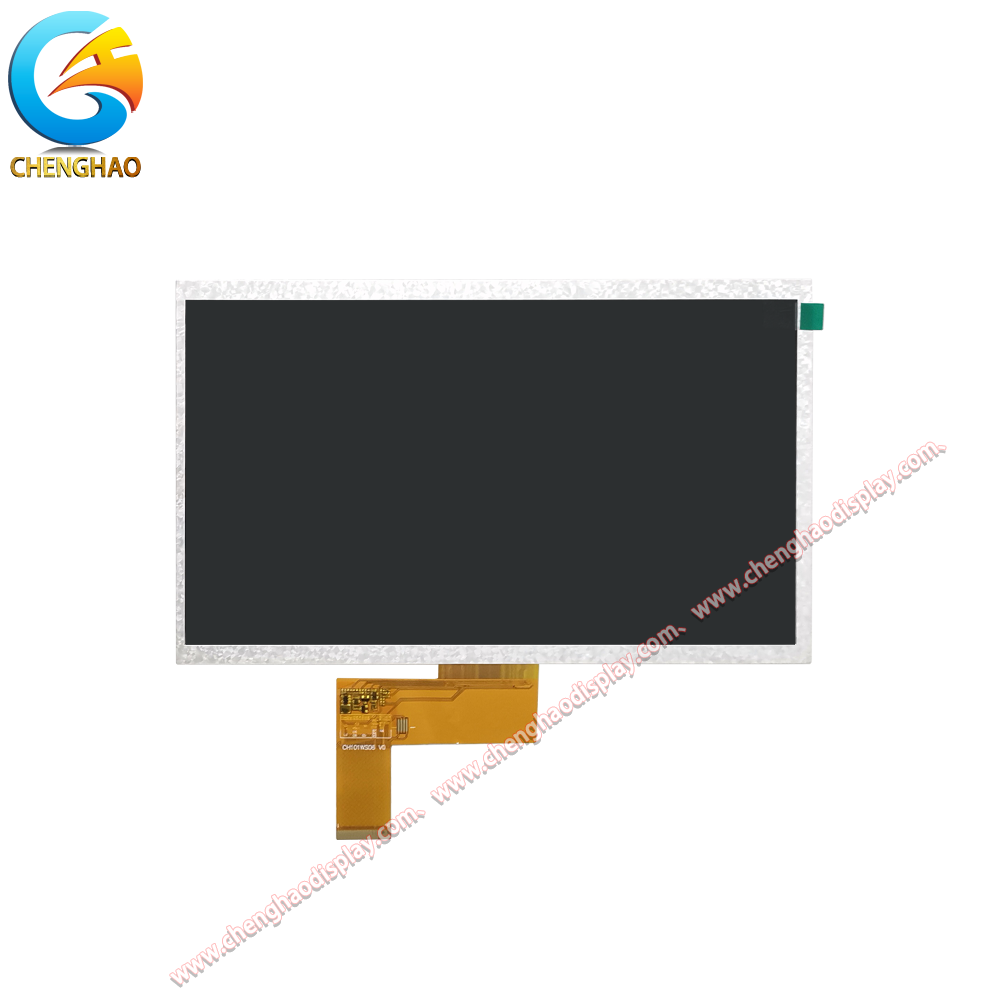

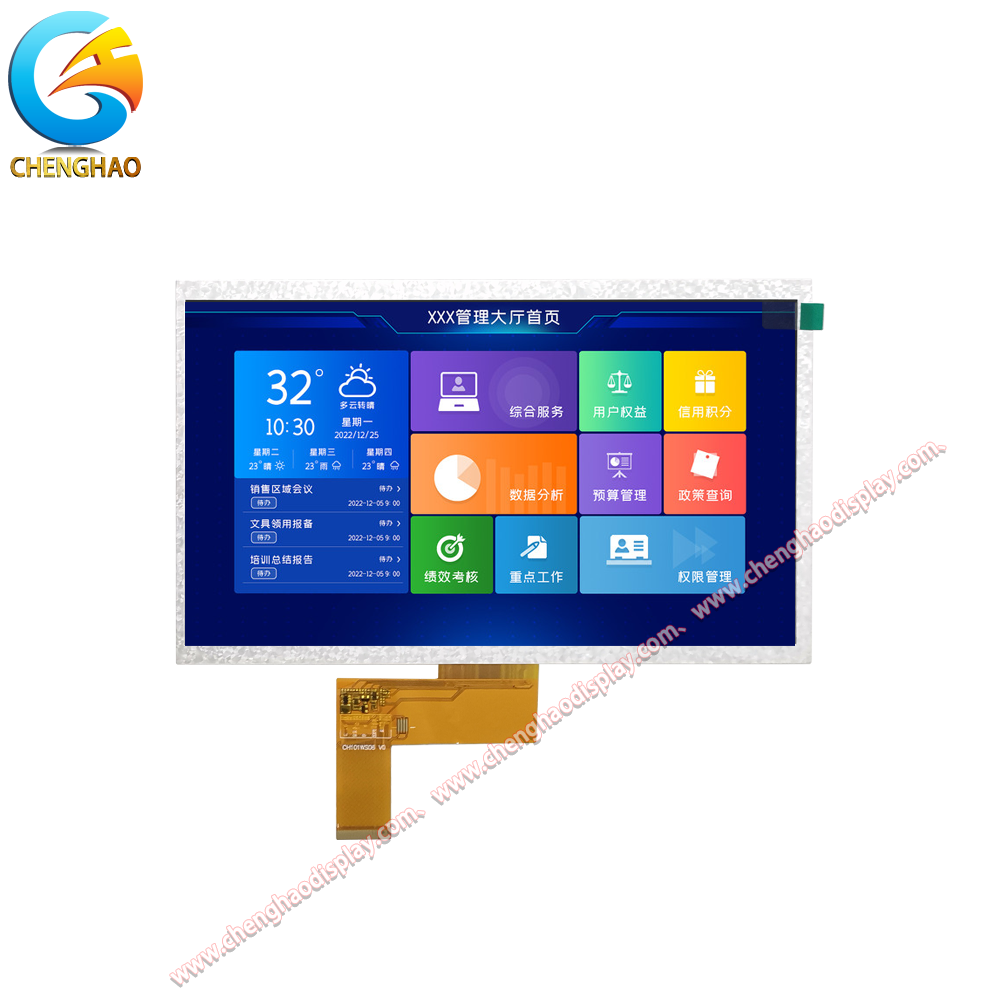

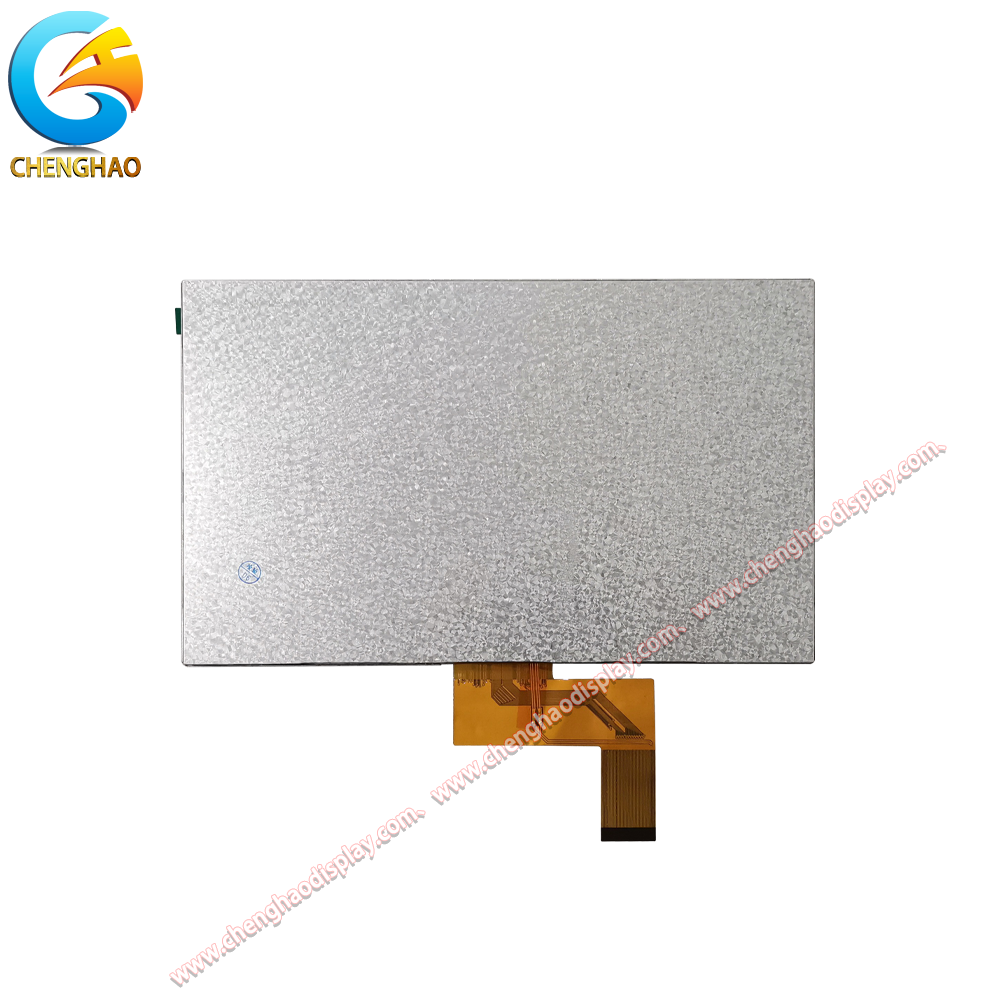

10.1 ماژول نمایش LCD TFT 1024x600 اینچ با رابط RGB - 400 cd/m2 LCD صنعتی

توضیحات محصول

CH101WS06A یک ماژول صفحه نمایش LCD TFT 10.1 اینچی است که دارای یک منطقه فعال با نسبت ابعاد گسترده 222.72 x 125.28 میلی متر با وضوح WSVGA 1024 x 600 پیکسل است.این ماژول نمایش از یک رابط استاندارد 24 بیتی RGB با یک کانکتور 39 پین FPC در 0 استفاده می کند.5mm pitch، که آن را با طیف گسترده ای از کنترل کننده های جاسازی شده و رایانه های تک صفحه ای که معمولا در کاربردهای صنعتی و تجاری استفاده می شود، سازگار می کند.با روشنایی معمولی 400 cd/m2 و زاویه دید گسترده 80/80/80/80 درجه در همه جهت ها، این صفحه نمایش کیفیت تصویر سازگار را برای پنل های کنترل صنعتی، رابط های انسان-ماشین و کیوسک های اطلاعاتی ارائه می دهد.ماژول در حالت انتقال کار می کند و دارای طراحی مکانیکی با دوام با شکل LCM 235 است..0 x 143.0 میلی متر و باز شدن لبه 226.25 x 128.1 میلی متر برای نصب استاندارد پانل. مدار LED backlight برای جریان جلو 140 mA طراحی شده است.فراهم کردن روشنایی پایدار و یکنواخت در سراسر منطقه نمایشاین ماژول نمایش یک راه حل مقرون به صرفه برای برنامه هایی که نیاز به نمایشگر رنگ فرمت بزرگ با یک رابط استاندارد RGB دارند، ارائه می دهد.که باعث می شود آن را انتخاب عالی برای توسعه دهندگان سیستم های جاسازی شده و تولید کنندگان تجهیزات صنعتیطیف گسترده ای از دمای عملیاتی و ساخت قوی عملکرد قابل اعتماد را در محیط های صنعتی سخت تضمین می کند.

ویژگی های محصول

• صفحه نمایش بزرگ 10.1 اینچی WSVGA برای کاربردهای صنعتی: صفحه نمایش قطری 10.1 اینچی با وضوح 1024 × 600 فضای کافی برای نمایش اطلاعات دقیق، رابط های کنترل و تجسم داده ها فراهم می کند:9 نسبت ابعاد صفحه گسترده برای برنامه های کاربردی مدرن HMI ایده آل استروشنایی 400 cd / m2 اطمینان از مشاهده راحت در محیط های صنعتی داخلی است.

• رابط استاندارد RGB برای ادغام آسان: رابط 24 بیتی RGB با کانکتور 39 پین FPC یکی از محبوب ترین رابط های نمایش در صنعت سیستم های جاسازی شده است.این توسط یک اکوسیستم گسترده از میکروکنترلرها و کامپیوترهای تک صفحه پشتیبانی می شوداین امر نیاز به تبدیل پروتکل یا IC های درایور تخصصی را از بین می برد و به طور قابل توجهی هزینه BOM و زمان توسعه نرم افزار را کاهش می دهد.

• زاویه دید گسترده برای نصب انعطاف پذیر: با زاویه تماشای 80/80/80/80 درجه در تمام جهت ها، نمایشگر رنگ و کنتراست ثابت را در هر موقعیت مشاهده می کند.این امر به ویژه برای تجهیزات نصب شده در پانل که در آن اپراتورها می توانند صفحه را از زاویه های مختلف مشاهده کنند، ارزشمند است.، و برای کاربردهای چند کاربر مانند کیوسک های اطلاعاتی عمومی که نمایشگر باید توسط افراد در موقعیت های مختلف قابل خواندن باشد.

• طراحی مکانیکی قوی برای محیط های جاسازی شده: شکل LCM 235.0 × 143.0 میلی متر با باز شدن bezel 226.25 × 128.1 میلی متر برای نصب استاندارد پانل طراحی شده است.در حالی که حالت نمایش انتقالی با مدار راننده روشنایی پشتی بهینه شده عملکرد ثابت را در طول عمر عملیاتی تضمین می کند.

نقشه محصول

مشخصات دقیق

مقدمه سفارشی

در Shenzhen ChengHao Optoelectronic Co., Ltd، ما خدمات سفارشی سازی جامع را برای ماژول های LCD TFT در اندازه ها و مشخصات مختلف ارائه می دهیم.برای CH101WS06A و ماژول های نمایش فرمت بزرگ مشابه، ما سفارشی سازی انعطاف پذیر FPC را ارائه می دهیم که شامل تنظیمات پیکربندی پین برای مطابقت با طرح های اتصال خاص و نیازهای رابط PCB است.سطوح روشنایی را می توان از استاندارد 200-400 cd/m2 به پیکربندی های با روشنایی بالا بیش از 800 cd/m2 برای محیط های بیرونی یا محیط با نور زیاد سفارشی کرد. گزینه های پنل لمسی شامل لمسی ظرفیت، لمسی مقاوم، یا بدون تنظیم لمسی است. ما همچنین سفارشی کردن پوشش لنز شیشه ای را با ضخامت قابل تنظیم، شکل و رنگ ارائه می دهیم.همچنین گزینه های ضد شعله و ضد اثر انگشت.

موارد درخواست

• HMI های صنعتی و پانل های کنترل: اندازه 10.1 اینچ با وضوح 1024x600 یک انتخاب ایده آل برای رابط های صنعتی انسان-ماشین، پانل های کنترل ماشین CNC و HMI اتوماسیون کارخانه است.زاویه دید وسیع اجازه می دهد تا اپراتورها را به خواندن صفحه نمایش از موقعیت های مختلف در اطراف تجهیزات، در حالی که رابط RGB اتصال به تخته های کنترل صنعتی رایج را ساده می کند.

• سیگنال های دیجیتال و کیوسک های اطلاعاتی: منطقه نمایش بزرگ این ماژول را مناسب برای برنامه های داخلی سیگنال دیجیتال، نمایشگاه های اطلاعاتی عمومی و کیوسک های راهنما می کند.روشنایی 400 cd / m2 باعث می شود که دید واضح در محیط های داخلی مانند لابی، فضاهای خرده فروشی و مراکز حمل و نقل.

• نمونه سازی سیستم های جاسازی شده: رابط استاندارد RGB باعث می شود این صفحه نمایش یک انتخاب عالی برای سیستم عامل های نمونه سازی باشد. می توان آن را به طور مستقیم به تخت های مختلف توسعه متصل کرد که از خروجی موازی RGB پشتیبانی می کنند.ارائه مهندسان با یک نمایش قابل اعتماد برای پروژه های جاسازی شده خود.

سوالات عمومی

سوال: کاربرد معمول ماژول CH101WS06A چیست؟A: این ماژول LCD TFT 10.1 اینچی برای HMI صنعتی، سیگنال دیجیتال و نمونه سازی سیستم های جاسازی شده طراحی شده است.وضوح 1024x600 و زاویه دید گسترده آن را مناسب برای تجهیزات نصب شده در پانل و نمایشگاه های عمومی اطلاعات.

س: آیا این ماژول شامل یک پنل لمسی است؟A: نه، CH101WS06A یک ماژول فقط نمایشگر است. اگر قابلیت لمس مورد نیاز باشد، ما سفارشی سازی را برای اضافه کردن پنل های لمسی ظرفیت یا مقاومت ارائه می دهیم.

سوال: طول عمر چراغ LED چیست؟ج: چراغ های LED برای کار مستمر به طور معمول 30،000 تا 50،000 ساعت در جریان نامی هستند.

سوال: تفاوت بین طرح LCM و اندازه ناحیه فعال چیست؟A: طرح LCM ابعاد بیرونی فیزیکی ماژول از جمله فریز است. منطقه فعال منطقه واقعی است که پیکسل ها نمایش داده می شوند. هنگام طراحی محفظه شما،برای مناسب شدن به طرح LCM مراجعه کنید..

س: آیا این صفحه نمایش برای استفاده در فضای باز مناسب است؟A: نسخه استاندارد با روشنایی 400 cd / m2 برای استفاده در محیط های داخلی طراحی شده است. برای محیط های بیرونی، ما گزینه سفارشی روشنایی بالا را توصیه می کنیم.
