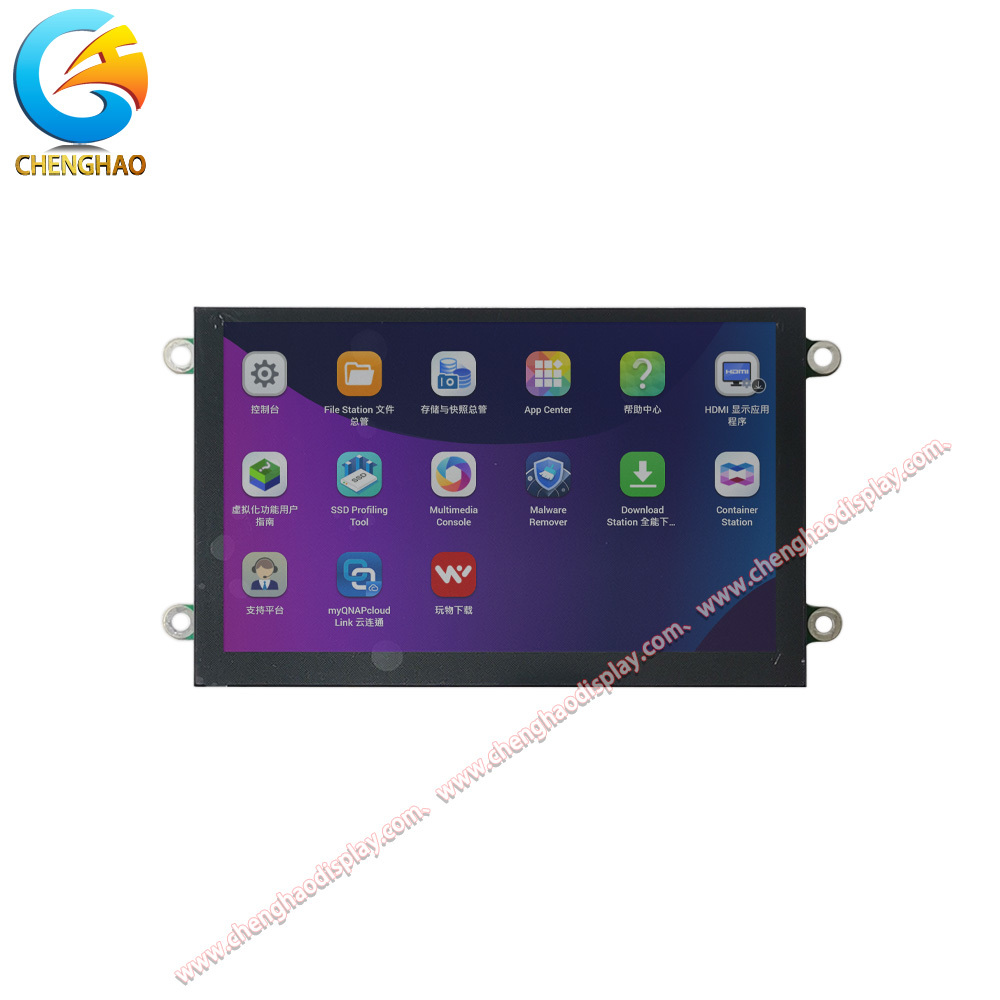

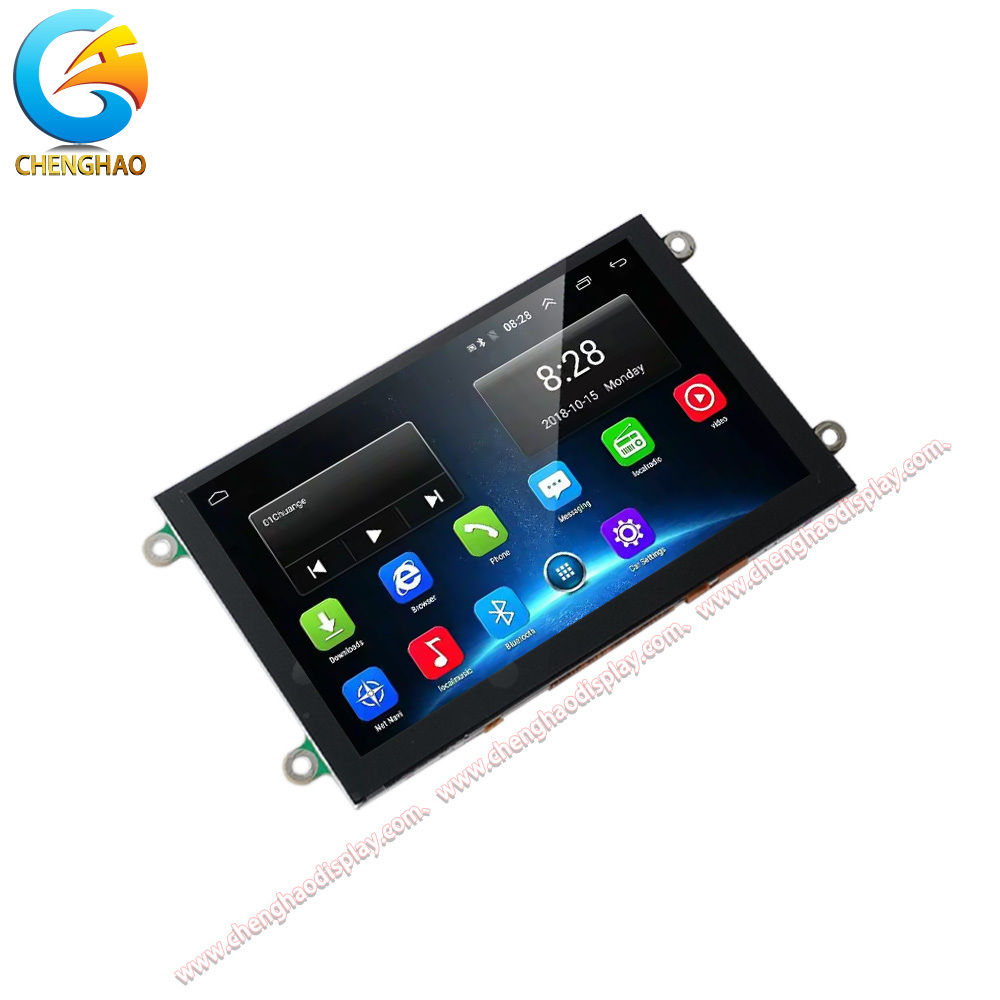

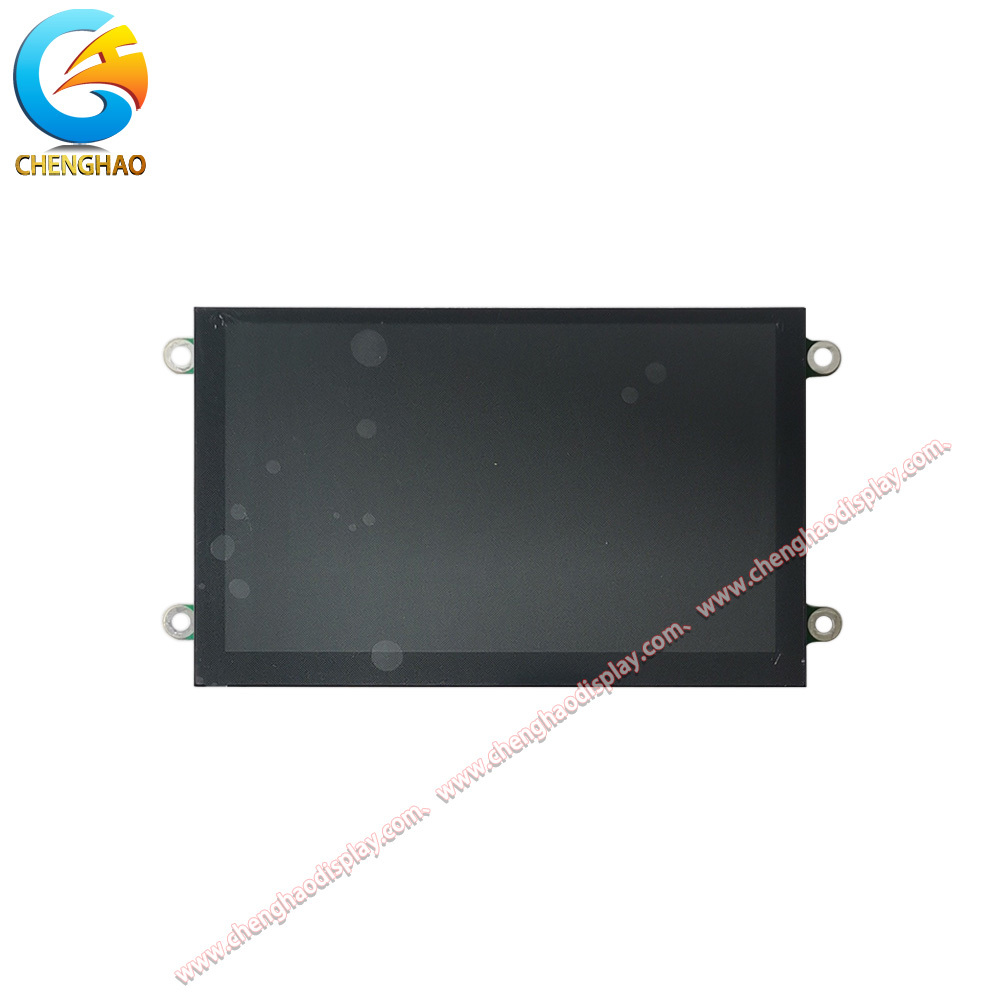

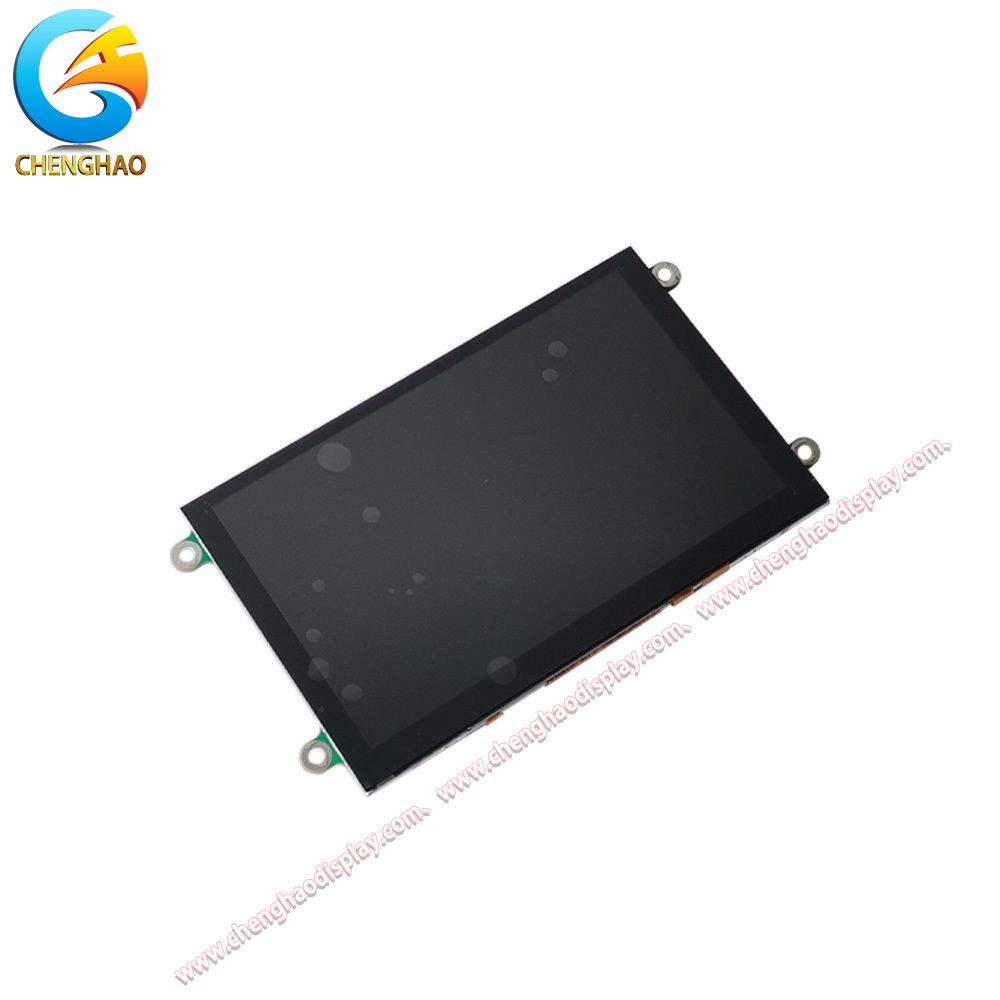

ماژول LCD 5 اینچی IPS TFT با لمسی ظرفیت - 900 cd / m2 صفحه نمایش SPI روشنایی بالا

توضیحات محصول

CH500WV05B-CT-PA یک ماژول LCD 5.0 اینچی IPS TFT است که دارای یک پنل لمسی ظرفیتی یکپارچه و یک کنترلگر گرافیکی EVE2 است.با وضوح 800 × 480 پیکسل WVGA و روشنایی فوق العاده 900 cd/m2، این صفحه نمایش وضوح تصویر استثنایی و قابلیت خواندن نور خورشید را ارائه می دهد، که آن را برای کیوسک های بیرونی، دستگاه های پزشکی و برنامه های کاربردی صنعتی HMI که نور محیطی قوی وجود دارد، ایده آل می کند.تکنولوژی پیشرفته IPS زاویه دید 80/80/80/80 درجه را فراهم می کند، تضمین بازتولید رنگ ثابت و کیفیت تصویر از تقریبا هر جهت بدون تغییر رنگ یا معکوس.مجهز به یک رابط استاندارد SPI که همچنین از حالت های D-SPI و Q-SPI پشتیبانی می کند، این ماژول ارتباطات داده انعطاف پذیر و با سرعت بالا را ارائه می دهد در حالی که تعداد پین های I / O مورد نیاز در کنترل کننده میزبان را به حداقل می رساند.صفحه نمایش در حالت انتقال با تکنولوژی معمولا سیاه کار می کند و دارای یک درمان سطح ضد درخشش برای به طور موثر به حداقل رساندن بازتاب از منابع نور محیطی استپانل لمسی ظرفیتی یکپارچه با پوشش لنز شیشه ای دوامدار، قابلیت ورودی پاسخگو، دقیق و چند لمسی را فراهم می کند.یک صفحه راننده PCB ساخته شده در پشت ماژول متصل می شود، شامل یک موتور ویدئویی جاسازی شده EVE2 که عملکرد نمایش، پردازش لمسی و خروجی صوتی را مدیریت می کند،کاهش قابل توجهی از بار میکروکنترلر میزبان و ساده سازی طراحی سیستم. با گزینه های اتصال دوگانه از جمله یک کادر جعبه IDC 20 پین و یک کانکتور FFC 20 پیناین ماژول امکانات ادغام متنوعی را برای طیف گسترده ای از برنامه های کاربردی جاسازی شده در سراسر صنایع ارائه می دهد.، پزشکی و بازارهای خانه های هوشمند.

ویژگی های محصول

• درخشندگی فوق العاده بالا برای قابل خواندن نور خورشید: با روشنایی 900 cd/m2 نمایشگر حتی در معرض نور مستقیم خورشید نیز به وضوح قابل مشاهده است.رابط دستگاه های باغ، و هر گونه کاربرد که در آن صفحه نمایش باید با نور محیط قوی رقابت کند. مدار LED backlight با نوردهی بالا، که توسط یک راننده LED با کارایی بالا با کنترل PWM هدایت می شود،اطمینان از روشنایی ثابت در حالی که حفظ بهره وری انرژی.

• کنترلگر گرافیکی یکپارچه EVE2 برای طراحی سیستم ساده: موتور ویدئویی جاسازی شده (EVE2) کنترل صفحه نمایش، مدیریت لمسی و خروجی صوتی را در یک تراشه واحد ادغام می کند.این نیاز به یک کنترلگر گرافیکی جداگانه یا فریم بافر را از بین می برد، به طور قابل توجهی کاهش هزینه BOM، فضای PCB، و زمان توسعه نرم افزار. EVE2 پشتیبانی از ابتدایی های گرافیکی پیشرفته، ارائه ابزارک، و پخش صوتی،امکان استفاده از رابط های انسان-ماشین با یک میکروکنترلر با هزینه پایین.

• تکنولوژی صفحه نمایش IPS با زاویه دید کامل: پانل IPS (تغییر در هواپیما) عملکرد رنگی برتر را با زاویه دید 80/80/80/80 درجه در تمام جهت ها ارائه می دهد. بر خلاف پانل های استاندارد TN،رنگ ها بدون معکوس شدن یا از دست دادن روشنایی قابل توجهی در زاویه های شدید پایدار و دقیق باقی می ماننداین امر به ویژه برای دستگاه هایی با موقعیت های دید گسترده یا قابل تنظیم، مانند تجهیزات پزشکی، پانل های کنترل صنعتی،و نمایشگرهای داخل خودرو که بین راننده و مسافر به اشتراک گذاشته می شوند.

• اتصال دو رابط برای ادغام انعطاف پذیر: این ماژول دو گزینه اتصال مستقل را ارائه می دهد: یک سر جعبه IDC 2x10 20 پین با پیچ 2.54 میلی متر و یک کانکتور FFC اتصال بالا 20 پین 1.0 میلی متر.این طراحی دو رابط اجازه می دهد مهندسان را به انتخاب مناسب ترین روش اتصال برای طرح PCB خاص خود را و محدودیت های مکانیکیاتصال انعطاف پذیر نیاز به تخته های آداپتور سفارشی را کاهش می دهد و نمونه سازی، تولید و نگهداری در زمینه را ساده می کند.

نقشه محصول

مشخصات دقیق

مقدمه سفارشی

در Shenzhen ChengHao Optoelectronic Co., Ltd، ما در ارائه خدمات سفارشی حرفه ای برای ماژول های LCD TFT، صفحه نمایش LCD تک رنگ و ماژول های OLED رنگی و تک رنگ تخصص داریم.برای CH500WV05B-CT-PA و ماژول های نمایش مشابه، ما گزینه های سفارشی سازی جامع را برای پاسخگویی به نیازهای متنوع برنامه ارائه می دهیم.خدمات سفارشی سازی FPC ما اجازه می دهد تنظیم ساختار فاکتور فرم و پیکربندی پین برای مطابقت با طرح های اتصال خاص. ما از انواع متعدد رابط پشتیبانی می کنیم از جمله SPI ، MCU ، RGB ، MIPI ، LVDS و HDMI ، که امکان ادغام یکپارچه با کنترل کننده های میزبان مختلف را فراهم می کند.سطوح روشنایی را می توان از استاندارد 200-300 cd/m2 به پیکربندی های روشنایی بالا بیش از 500 cd/m2 با توجه به محیط مورد نظر سفارشی کرد. گزینه های پنل لمسی شامل لمسی ظرفیت، لمسی مقاوم، یا بدون پیکربندی لمسی. ما همچنین ارائه می دهیم سفارشی کردن پوشش لنز شیشه ای با ضخامت تنظیم، شکل، رنگ،چاپ صفحه ی ابریشمگزینه های درمان سطح مانند ضد درخشش (AG) ، ضد بازتاب (AR) ،و پوشش ضد اثر انگشت (AF) برای افزایش عملکرد نمایش در محیط های کاربردی چالش برانگیز در دسترس هستندچه شما به یک ماژول استاندارد یا یک راه حل نمایش کاملا سفارشی نیاز دارید، تیم مهندسی ما آماده است تا از طرح تا تولید پروژه شما را پشتیبانی کند.

موارد درخواست

• پنل های کنترل صنعتی و HMI: اندازه 5.0 اینچ با وضوح 800x480 برای رابط های صنعتی انسان-ماشین که در ترمینال های برنامه نویسی PLC، کنترل کننده های ماشین CNC و پانل های اتوماسیون کارخانه استفاده می شود، ایده آل است.روشنایی بالا و سطح ضد درخشش قابلیت خواندن را در محیط های روشن کارخانه تضمین می کند، در حالی که رابط لمسی ظرفیتی تعامل کاربری بصری را فراهم می کند. رابط SPI اتصال به میکروکنترلرهای صنعتی رایج را ساده می کند.و زاویه دید وسیع اجازه می دهد تا اپراتورها از موقعیت های مختلف در اطراف تجهیزات صفحه نمایش را بخوانند..

• صفحه نمایش دستگاه های پزشکی: تکنولوژی IPS با زاویه دید 80/80/80/80 این ماژول را برای تجهیزات نظارت پزشکی، دستگاه های تشخیصی قابل حمل،و ترمینال های اطلاعات بیمار که در آن بازتولید دقیق رنگ و خوانایی از زاویه های مختلف حیاتی استپانل لمسی یکپارچه امکان استفاده از رابط های بهداشتی بدون دکمه را فراهم می کند که تمیز و تعقیم آنها آسان تر است. کنترل کننده EVE2 بار پردازش بر روی پردازنده اصلی دستگاه پزشکی را کاهش می دهد.کمک به پاسخگویی به مصرف برق و الزامات صدور گواهینامه.

• پنل های کنترل خانه هوشمند و IoT: این ماژول نمایشگر یک انتخاب عالی برای هاب های کنترل خانه هوشمند، پانل های اتوماسیون و رابط های دروازه IoT است.فاکتور فرم فشرده 5 اینچی به خوبی در پانل های نصب شده روی دیوار و دستگاه های رومیزی قرار می گیردقابلیت خروجی صوتی داخلی کنترل کننده EVE2 اجازه می دهد تا درخواست های صوتی و تن هشدار بدون سخت افزار صوتی اضافی.رابط لمسی قابلیتی از تعامل مدرن مبتنی بر حرکات پشتیبانی می کند، و روشنایی بالا اطمینان از خوانایی در هر دو راهرو تاریک و اتاق نشیمن درخشان.

سوالات عمومی

سوال: کاربرد معمول ماژول CH500WV05B-CT-PA چیست؟A: این ماژول برای HMI های صنعتی، تجهیزات پزشکی، پنل های کنترل خانه هوشمند، کیوسک های بیرونی و هر سیستم جاسازی شده ای که نیاز به نمایشگر رنگی با روشنایی بالا با رابط لمسی دارد طراحی شده است.کنترلگر گرافیکی یکپارچه EVE2 آن را به ویژه برای برنامه هایی که کاهش بار پردازنده میزبان و ساده سازی طراحی سخت افزار اولویت دارند مناسب می کند.

س: آیا ماژول شامل پنل لمسی است یا باید آن را به طور جداگانه خریداری کنم؟A: CH500WV05B-CT-PA با یک پنل لمسی ظرفیتی یکپارچه و یک پوشش لنز شیشه ای از قبل جمع آوری شده است.کنترل کننده لمسی توسط پردازنده EVE2 حمل و نقل می شود، بنابراین هیچ IC کنترل کننده لمسی خارجی مورد نیاز نیست.

س: کدام میکروکنترلرها یا پردازنده ها با رابط SPI سازگار هستند؟ج: هر میکروکنترلر با رابط SPI می تواند با این ماژول ارتباط برقرار کند، از جمله STM32، ESP32، Arduino، Raspberry Pi Pico و بسیاری دیگر.کنترلگر گرافیکی EVE2 تمام نمایشگرها و پردازش لمسی را مدیریت می کند، بنابراین MCU میزبان فقط نیاز به ارسال دستورات گرافیکی از طریق SPI دارد، که آن را حتی با میکروکنترلرهای کم پین و کم عملکرد سازگار می کند.

س: آیا می توانم هم سر IDC و هم اتصال FFC را به طور همزمان استفاده کنم؟A: نه، CN1 (IDC Box Header) و CN2 (FFC Connector) دارای همان تخصیص های پین هستند و به عنوان گزینه های اتصال جایگزین طراحی شده اند. شما باید فقط از یک روش اتصال در یک زمان استفاده کنید.گزینه ای را انتخاب کنید که بهترین مطابقت با طرح PCB و طراحی مکانیکی شما.

سوال: مزیت کنترل کننده EVE2 در مقایسه با یک ماژول TFT استاندارد چیست؟A: کنترل کننده EVE2 نیاز به یک پردازنده گرافیکی جداگانه، رام فریم بافر و کنترل کننده لمسی را از بین می برد.و پخش صوتی همه در یک تراشهاین باعث کاهش هزینه BOM، پیچیدگی PCB، مصرف برق و زمان توسعه نرم افزار می شود.برنامه های کاربردی که به طور معمول نیاز به یک میکروکنترلر پیشرفته با کنترل TFT-LCD دارند می توانند از یک کنترل کننده ساده تر استفاده کنند.، MCU با SPI با هزینه پایین تر فعال می شود.

س: آیا سطح ضد درخشش بر حساسیت لمسی تاثیر می گذارد؟ج: نه، درمان سطح ضد درخشش (AG) بر روی سطح بیرونی پوشش لنز شیشه ای اعمال می شود و بر حساسیت یا دقت لمسی ظرفیت تاثیر نمی گذارد.درمان AG بازتاب از منابع نور محیطی را کاهش می دهد، بهبود قابلیت خواندن بدون به خطر انداختن عملکرد لمسی.

سوال: طول عمر چراغ LED با روشنایی 900 cd/m2 چقدر است؟A: نور پس زمینه LED به طور معمول برای 30،000 تا 50،000 ساعت کار در جریان نامی تعیین شده است. راننده LED داخلی با کنترل PWM اجازه می دهد تا روشنایی نور پس زمینه تنظیم شود،که می تواند طول عمر نور پس زمینه را در هنگام کار در سطوح روشنایی کاهش یافته در محیط های داخلی افزایش دهد.
