توضیحات محصول

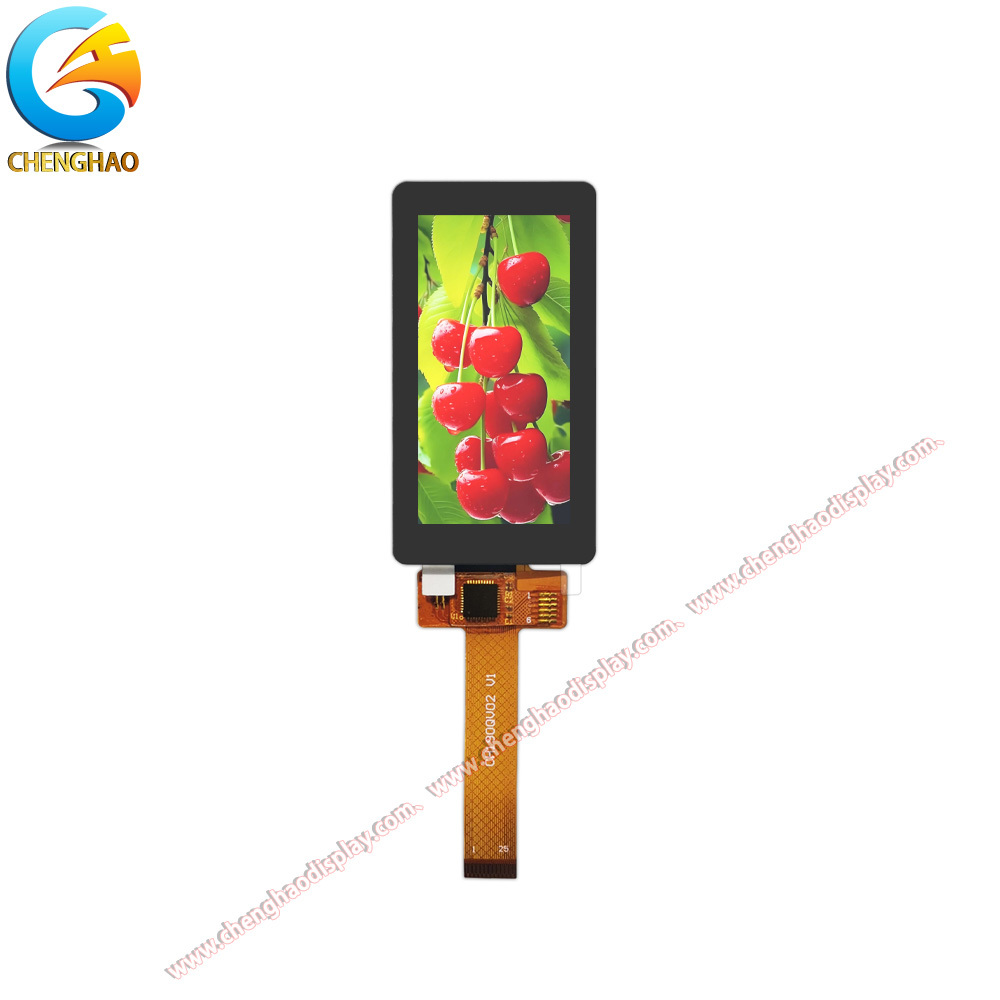

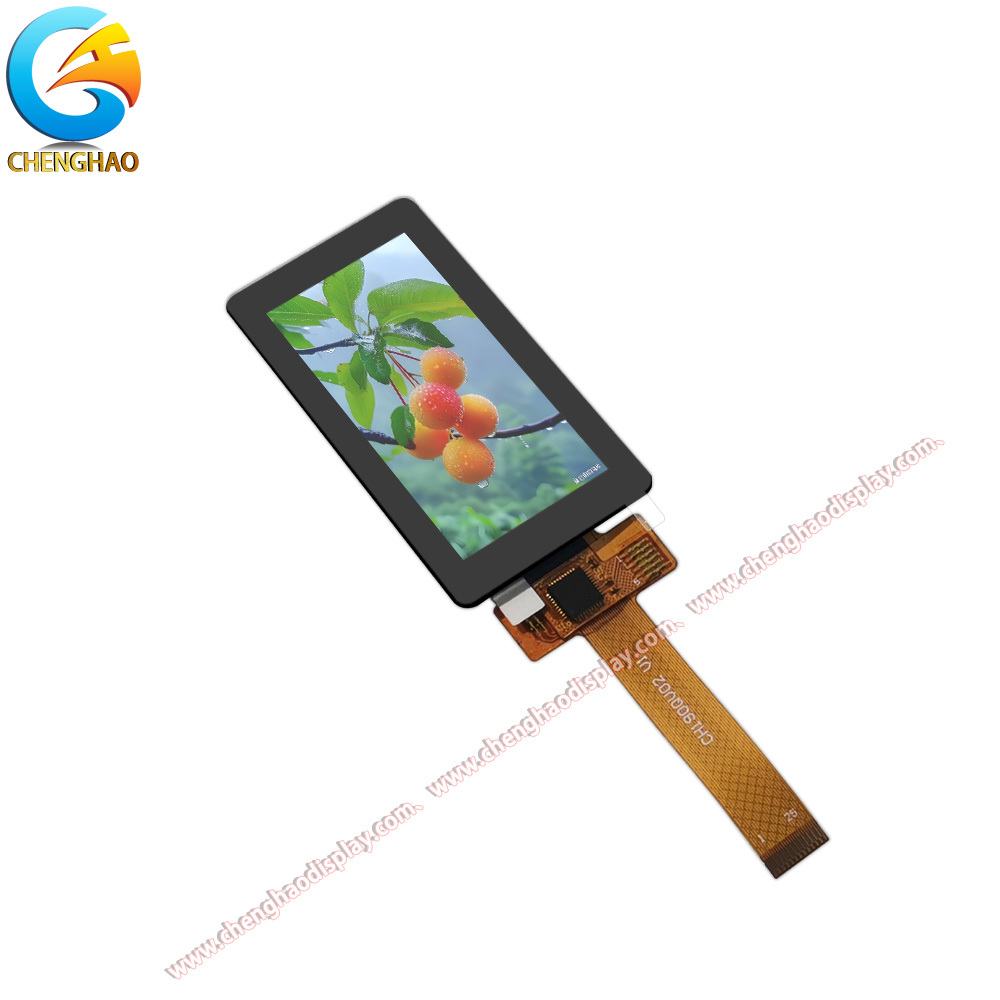

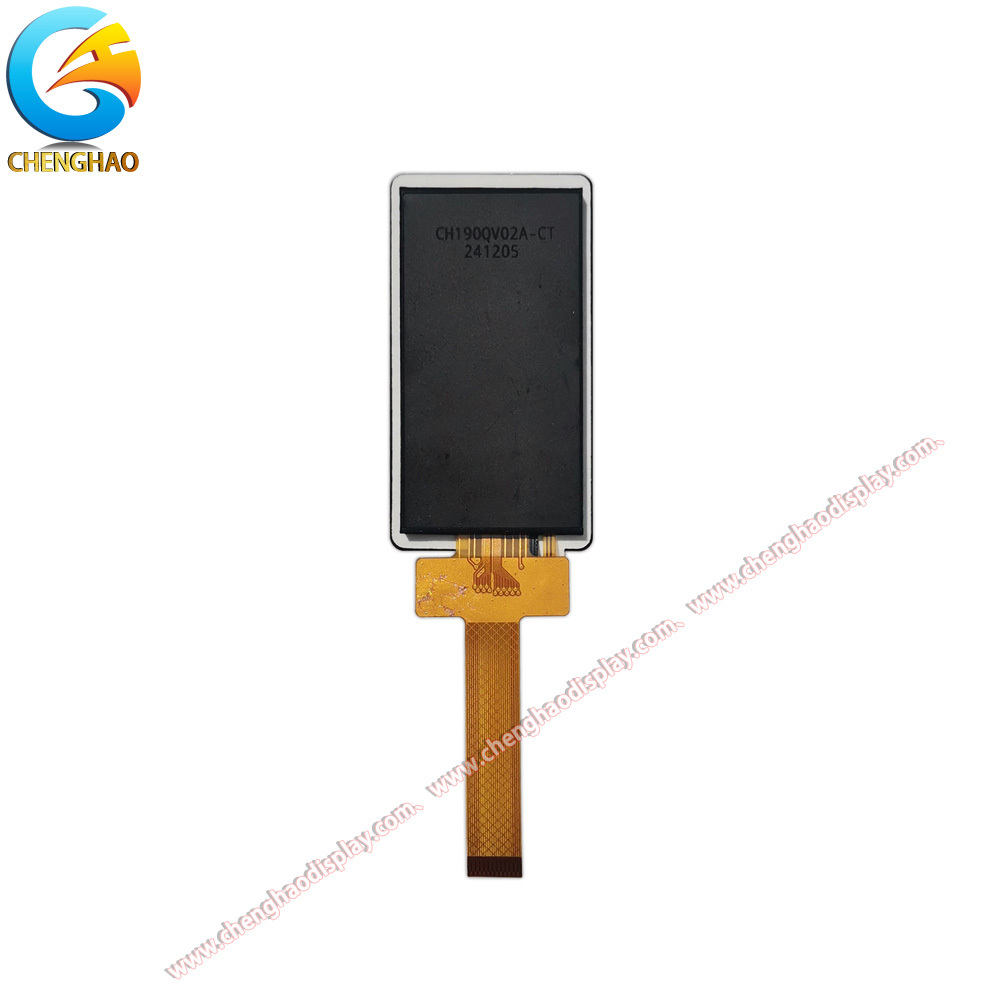

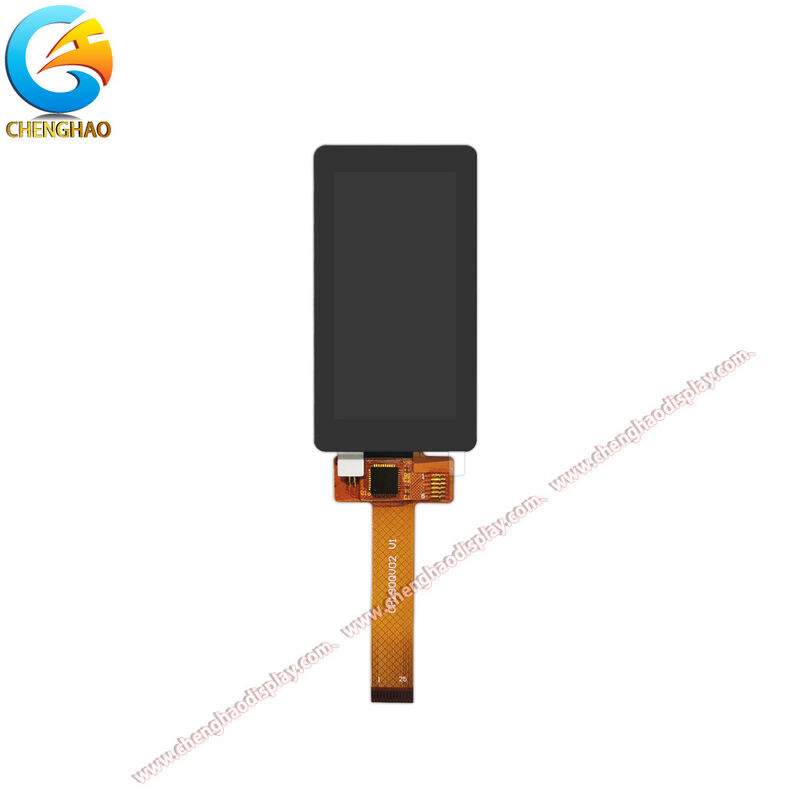

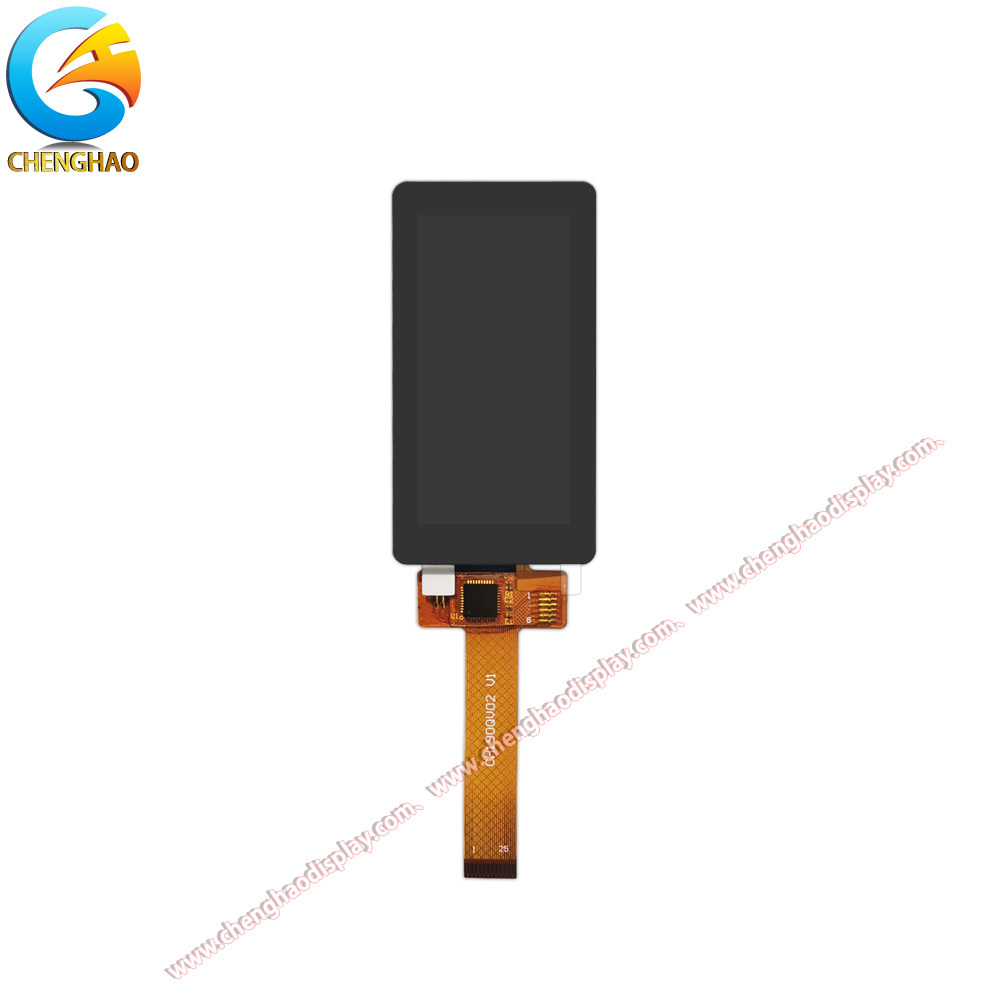

CH190QV02A-CT یک ماژول نمایش LCD TFT 1.9 اینچی فشرده است که برای برنامه هایی که نیاز به یک صفحه نمایش فرمت کوچک با عملکرد بالا با قابلیت لمسی ظرفیت دارد، طراحی شده است.این ماژول دارای یک رزولوشن 170x320 پیکسل (RGB) در یک پیکربندی پانل IPS (In-Plane Switching) با انتقال، به طور معمول حالت نمایش سیاه، ارائه کیفیت تصویر استثنایی با زاویه های دید گسترده و تولید رنگ سازگار از تقریبا هر جهت.
این ماژول نمایشگر با روشنایی 400 cd/m2 برای محیط های داخلی و خارجی که قابلیت خواندن در شرایط نور محیطی مهم است، مناسب است.ماژول از گزینه های رابط دوگانه از جمله 4-line 8-bit SPI و i80-system 8-bit parallel interface پشتیبانی می کند، فراهم کردن یکپارچه سازی انعطاف پذیر با طیف گسترده ای از میکروکنترلرها و سیستم های جاسازی شده.
پانل لمسی ظرفیتی یکپارچه (CTP) از پروتکل ارتباطی I2C برای ورودی لمسی قابل اعتماد و پاسخگو استفاده می کند و نیاز به یکپارچه سازی کنترل کننده لمسی را از بین می برد.ابعاد کل ماژول اندازه 49.72mm x 25.80mm (TFT OD) با یک منطقه فعال 42.72mm x 22.70mm ، در یک ابعاد بیرونی لنز 55.83mm x 29.50mm قرار دارد. نمایشگر از یک لنز پوشش شیشه ای 0.7mm ضخیم برای حفاظت از سطح استفاده می کند.
این ماژول با یک ساختار ضد آب و یک کانکتور FPC 25 پین (FH35C-25S-0.3SHW ((50) طراحی شده است ، می تواند در محیط های عملیاتی چالش برانگیز با حفظ اتصال قابل اعتماد سیگنال مقاومت کند.ماژول در محدوده ولتاژ 2 کار می کند.8V تا 3.3V و برای کاربردهای کنترل صنعتی، تجهیزات پزشکی، دستگاه های خانگی هوشمند، ابزارهای قابل حمل،و ترمینال های اینترنت اشیا که در آن بهره وری فضای و کیفیت نمایش ضروری است.
رابط لمسی ظرفیت پشتیبانی از حرکات چند لمسی، افزایش تعامل کاربر در رابط های مبتنی بر منو و برنامه های کنترل پانل.تکنولوژی IPS تضمین می کند که صفحه نمایش در زاویه های دید تا 80 درجه در تمام جهت ها کنتراست و دقت رنگی عالی را حفظ کند، که آن را برای دستگاه هایی که چندین کاربر ممکن است نیاز به مشاهده صفحه نمایش به طور همزمان داشته باشند و یا جایی که صفحه نمایش ممکن است در زاویه های مختلف در محفظه محصول نهایی قرار گیرد، ایده آل می کند.
ویژگی های محصول
1صفحه نمایش IPS 1.9-اینچی با وضوح 170x320
CH190QV02A-CT از فناوری پیشرفته IPS (In-Plane Switching) استفاده می کند تا عملکرد دید استثنایی را در یک شکل 1.9-اینچی فشرده ارائه دهد.برخلاف پانل های استاندارد TN که از تغییر رنگ و تخریب کنتراست در زاویه های خارج از مرکز رنج می برند، این ماژول IPS دقت رنگ ثابت و کیفیت تصویر را در یک مخروط مشاهده کامل 80 درجه در تمام جهت ها حفظ می کند.متن قابل خواندن و گرافیک های دقیق در یک منطقه فعال کوچک تنها 42.72mm x 22.70mm، که آن را برای کاربردهای محدود فضایی مانند ابزارهای دستی، سُند های پزشکی و پانل های فشرده HMI که هر میلی متر اهمیت دارد، ایده آل می کند.
2نور خورشید قابل خواندن 400 cd/m2 روشنایی
با روشنایی 400 cd / m2 ، این ماژول نمایش قابلیت خواندن عالی را در محیط های داخلی و نیمه خارجی ارائه می دهد.نور پس زمینه با نوردهی بالا تضمین می کند که محتوای صفحه نمایش در شرایط روشن محیط قابل مشاهده باشد، مانند ترمینال های طبقه انبار، تجهیزات نظارت در فضای باز، یا صفحه نمایش داشبورد خودرو.نور پس زمینه 400 cd / m2 رنگ های پر جنب و جوش و سیاه های عمیق را ارائه می دهد که تجربه کاربر را در سناریوهای کاربردی متنوع افزایش می دهد.
3. رابط ظرفیتی یکپارچه با رابط I2C
این ماژول با یک پنل لمسی ظرفیت دار (CTP) که از کارخانه ساخته شده است که پیچیدگی تهیه و مونتاژ یک قطعه لمسی جداگانه را از بین می برد.کنترل کننده لمسی از طریق پروتکل استاندارد صنعت I2C ارتباط برقرار می کند، اجازه می دهد تا یکپارچه سازی با اکثر میکروکنترلرهای اصلی بدون نیاز به توسعه راننده اضافی. لنز پوشش شیشه ای با ضخامت 0.7mm حفاظت سطح قوی را در حالی که حفظ حساسیت لمس عالی و وضوح نوری فراهم می کنداین راه حل یکپارچه هزینه های BOM را کاهش می دهد، فضای PCB را صرفه جویی می کند و زمان بازار را برای توسعه دهندگان محصول تسریع می کند.
4انعطاف پذیری رابط دوگانه: SPI و i80 موازی
CH190QV02A-CT از هر دو حالت 4-line 8-bit SPI و i80-system 8-bit حالت رابط موازی پشتیبانی می کند و به طراحان آزادی انتخاب مناسب ترین رابط را برای برنامه خود می دهد.حالت SPI برای سیستم هایی با دسترسی محدود به GPIO ایده آل است، نیاز به اتصال حداقل پین برای کنترل صفحه نمایش دارد. رابط موازی i80 سرعت انتقال داده های بالاتر را ارائه می دهد.که آن را برای برنامه هایی که نیاز به بروزرسانی مکرر صفحه نمایش یا محتوای متحرک دارند مناسب می کنداین طراحی دو واجب کاربری سازگاری را با طیف گسترده ای از سیستم عامل های MCU از جمله STM32 ، ESP32 ، Renesas تضمین می کند.
5ساختار ضد آب برای محیط های خشن
این ماژول LCD که با ساخت ضد آب اختصاص داده شده طراحی شده است تا به طور قابل اعتماد در محیط هایی که رطوبت، گرد و غبار یا چگالی ممکن است وجود داشته باشد کار کند.مهر و موم محافظتی در اطراف مجموعه LENS و FPC، در ترکیب با شیشه پوشش 0.7 میلی متر و ساختار DST (تایپ دو طرفه) ، مانع ورود مایعات و ذرات را ایجاد می کند.این باعث می شود ماژول یک انتخاب عالی برای تجهیزات بیرونی، ماشین آلات پردازش مواد غذایی، مناطق استریلیزه پزشکی و سیستم های اتوماسیون صنعتی که انعطاف پذیری زیست محیطی یک نیاز حیاتی است.
نقشه محصول
مشخصات دقیق
| پارامتر |
ارزش |
| نام ماژول |
1ماژول نمایش LCD TFT 9 اینچی |
| ماژول شماره |
CH190QV02A-CT |
| حالت نمایش |
پخش کننده / معمولا سیاه |
| اندازه صفحه نمایش |
1.9 اينچ |
| قطعنامه |
170x320 (RGB) |
| جهت مشاهده |
مشاهده آزاد (IPS) |
| روشنایی صفحه نمایش |
400 cd/m2 |
| رابط ماژول |
4-line 8bit SPI / i80-system 8-bit I/F |
| شماره های پین FPC |
25 پین |
| دمای کار |
-20 °C ~ +70 °C |
| دمای ذخیره سازی |
-30 °C تا +80 °C |
| اندازه ماژول |
49.72 × 25.80 میلی متر |
| اندازه ناحیه فعال |
42.72 × 22.70 میلی متر |
| نوع لمس |
لمس ظرفیت (CTP) |
مقدمه سفارشی
Shenzhen Chenghao Optoelectronic Co., Ltd. خدمات سفارشی سازی جامع برای ماژول های LCD TFT، صفحه نمایش های LCD مونو، ماژول های OLED رنگی و ماژول های OLED مونو را ارائه می دهد.با سالها تجربه در تولید ماژول نمایش، ما درک می کنیم که راه حل های نمایش در دسترس همیشه نیازهای خاص هر برنامه را برآورده نمی کنند.تیم مهندسی ما به طور نزدیک با مشتریان کار می کند تا راه حل های نمایش سفارشی را توسعه دهد که محدودیت های طراحی منحصر به فرد را برطرف می کند، شرایط زیست محیطی و اهداف عملکرد.
سفارشی سازی FPC:ما خدمات طراحی و ساخت انعطاف پذیر FPC را ارائه می دهیم، از جمله ساختار شکل سفارشی، شکل انگشت طلا و تنظیم تعداد پین.آیا شما نیاز به یک جهت گیری کانکتور خاص، طول کابل طولانی تر، یا محافظ EMI اضافی، قابلیت های سفارشی سازی FPC ما یکپارچه سازی را با طراحی اصلی PCB شما تضمین می کند.
سفارشی سازی رابط:ماژول های ما از طیف گسترده ای از گزینه های رابط پشتیبانی می کنند از جمله SPI، MCU، RGB، MIPI، LVDS، eDP و HDMI. ما می توانیم طرح راننده را متناسب با MCU یا پردازنده برنامه مورد نظر شما،کاهش نیاز به تغییر سطوح یا تبدیل پروتکل در معماری سیستم شما.
تنظیمات روشنایی:بسته به محیط کاربرد شما، ما سطوح روشنایی استاندارد (200-300 cd / m2) ، گزینه های روشنایی بالا (500 cd / m2 و بالاتر) و پیکربندی های تنظیم پذیر پس زمینه را ارائه می دهیم.برای CH190QV02A-CT، روشنایی استاندارد 400 cd / m2 می تواند متناسب با نیازهای خاص بینایی داخلی یا خارجی باشد.
گزینه های پنل لمسی:ما بسته به نیازهای برنامه شما پیکربندی های لمسی ظرفیت (CTP) ، لمسی مقاوم و بدون لمس را ارائه می دهیم. برای دستگاه هایی که نیاز به عملکرد دستکش یا ورودی قلم دارند، لمسی مقاوم در دسترس است.برای رابط های مدرن که نیاز به حرکات چند لمسی و تعامل کاربری بدون مشکل دارند، راه حل های لمسی ظرفیت ما پاسخگویی عالی را ارائه می دهند.
درمان ضد درخشش (AG):برای بهبود قابلیت خواندن در محیط های روشن، ما درمان سطح ضد درخششی را ارائه می دهیم که بازتاب نور محیط را کاهش می دهد. این به ویژه برای دستگاه های بیرونی، نمایشگاه های خودرو،و تجهیزات پزشکی که درخشش صفحه نمایش می تواند قابلیت استفاده را به خطر بیندازد.
تخصيص لنز پوشش شيشه:خدمات سفارشی لنز پوشش شیشه ای ما اجازه می دهد تا برای تنظیم ضخامت (از 0.5mm به 2.0mm) ، شکل (کوه های گرد، شکاف، یا برش های ویژه) ، رنگ (سفید، سیاه یا سفارشی) ،و چاپ صفحه ابریشم (لوگو)CH190QV02A-CT دارای یک لنز پوشش 0.7 میلی متری با مرز سیاه ابریشم است و ما می توانیم این پارامترها را برای مطابقت با زیبایی طراحی محصول تغییر دهیم.
با MOQ انعطاف پذیر و قابلیت های نمونه سازی سریع، Chenghao شریک ایده آل شما برای راه حل های نمایش سفارشی است که چرخه توسعه محصول شما را تسریع می کند و زمان به بازار را کاهش می دهد.
موارد درخواست
1ترمینال دستی صنعتی
فاکتور شکل 1.9-اینچی فشرده و ساخت ضد آب CH190QV02A-CT را به یک انتخاب عالی برای ترمینال های صنعتی دستی که در مدیریت انبار، ردیابی تدارکات،و درخواست های خدمات ساحلی. رزولوشن 170x320 پیکسل فضای کافی برای نمایش لیست موجودی، نتایج اسکن بارکد،و دستورات ناوبری در حالی که حفظ اثر دستگاه به اندازه کافی کوچک برای کار با یک دستروشنایی 400 cd / m2 قابلیت خواندن را در انبارهای داخلی و مناطق بارگیری بیرونی تضمین می کند.در حالی که رابط رابط لمسی ظرفیت به مرورگر منوی بصری و ورودی داده ها بدون نیاز به صفحه کلید فیزیکی امکان پذیر استساختار ضد آب از نمایشگر در برابر رطوبت و گرد و غبار در محیط های صنعتی محافظت می کند، طول عمر دستگاه را افزایش می دهد و نیازهای نگهداری را کاهش می دهد.
2دستگاه نظارت پزشکی
در زمینه پزشکی، CH190QV02A-CT برای تجهیزات تشخیصی قابل حمل و دستگاه های نظارت بر بیمار که اندازه، قابلیت اطمینان و کیفیت نمایش بسیار مهم است مناسب است.تکنولوژی IPS تولید رنگ سازگار و کنتراست را در زاویه های دید گسترده ارائه می دهد، که برای متخصصان پزشکی که ممکن است نیاز به مشاهده صفحه نمایش از موقعیت های مختلف در طول روش ها داشته باشند ضروری است.رابط لمسی ظرفیتی اجازه می دهد تا برای دستکش دست کار زمانی که به درستی پیکربندی، که آن را برای محیط های بالینی که پروتکل های بهداشت نیاز به حفاظت از موانع دارد مناسب می کند.طیف گسترده ای از دمای عملیاتی و طراحی ضد آب ماژول نیز آن را مناسب برای دستگاه های پزشکی استریلیزه می کند که باید به طور دوره ای تمیز کردن و ضد عفونی کردن را تحمل کنند.
3. پنل کنترل خانه هوشمند
مشخصات باریک و قابلیت لمس یکپارچه CH190QV02A-CT آن را به یک راه حل نمایش ایده آل برای پانل های کنترل خانه هوشمند، ترموستات ها و رابط های نظارت بر محیط زیست تبدیل می کند.صفحه نمایش 9 اینچی به اندازه کافی بزرگ است تا مقادیر دما را نشان دهد، سطوح رطوبت، آیکون های وضعیت سیستم و کنترل های مبتنی بر لمسی در حالی که در هنگام نصب روی دیوار یا یکپارچه شدن در تجهیزات اتوماسیون خانگی غیر قابل توجهی باقی می ماند.گزینه های رابط دوگانه (SPI و i80) انعطاف پذیری برای ادغام با کنترل کننده های خانه هوشمند محبوب و سیستم عامل های دروازه IoT را فراهم می کند، در حالی که روشنایی 400 cd / m2 تضمین می کند که صفحه نمایش در شرایط مختلف نورپردازی داخلی از راهروهای کم نور تا اتاق های نشیمن درخشان خورشید قابل خواندن است.
سوالات عمومی
سوال1: آیا این ماژول نمایشگر می تواند در فضای باز استفاده شود؟
بله، CH190QV02A-CT دارای روشنایی 400 cd/m2 است که قابلیت خواندن خوبی را در محیط های نیمه بیرونی و مناطق بیرونی سایه دار فراهم می کند.ما توصیه می کنیم که نمایشگر را تحت شرایط خاص نور شما ارزیابی کنیدخدمات سفارشی سازی ما همچنین می تواند در صورت لزوم روشنایی را به 500 cd / m2 یا بالاتر افزایش دهد.
Q2: سطح ولتاژ رابط این ماژول چیست؟
ماژول با ولتاژ ورودی و خروجی 2.8V تا 3.3V کار می کند که با سیستم های منطقی استاندارد 3.3V سازگار است.ما می توانیم توصیه هایی برای راه حل های مناسب تغییر سطح ارائه دهیم.
س3: آیا پنل لمسی ظرفیت دار از حرکات چند لمسی پشتیبانی می کند؟
بله، کنترل کننده لمسي قابليتي مدمني از حرکات چند لمسي از جمله ضربه زدن، دو بار ضربه زدن، سوئيپ و پيچ زوم پشتیبانی مي کند.رابط I2C انتقال اطلاعات لمسی را برای تعامل کاربر آسان فراهم می کندپانل لمسی نیز می تواند برای کار دستکش دست اگر مورد نیاز برای برنامه های کاربردی پزشکی یا صنعتی سفارشی شود.
Q4: حداقل مقدار سفارش (MOQ) برای این مدل چیست؟
مقدار استاندارد ما برای این مدل از یک دسته حداقل معقول شروع می شود. برای نمونه سازی و تولید در مقیاس کوچک، ما مقدار نمونه را ارائه می دهیم.لطفا با تیم فروش ما برای اطلاعات خاص MOQ بر اساس نیازهای پروژه خود را تماس بگیرید.
Q5: آیا می توان کانکتور FPC یا طول کابل را سفارشی کرد؟
مطمئنا. همانطور که در مقدمه سفارشی سازی ما توضیح داده شده است، ما سفارشی سازی کامل FPC را شامل نوع کانکتور، تعداد پین، طول کابل و طراحی انگشت طلا ارائه می دهیم. اگر استاندارد FH35C-25S-0 باشد.3SHW(50) پیکربندی کانکتور با طرح PCB شما مطابقت ندارد، تیم مهندسی ما می تواند یک راه حل سفارشی FPC را طراحی کند تا اتصال مناسب و قابل اعتماد را تضمین کند.
س6: آیا این صفحه نمایش برای دستگاه های باتری استفاده می شود؟
بله، با ولتاژ عملیاتی 2.8V تا 3.3V و طراحی راننده روشنایی پشتی کارآمد، این ماژول برای دستگاه های قابل حمل باتری مناسب است.مصرف برق معمولی می تواند با تنظیم روشنایی روشنایی و کنترل حالت خواب بهینه شودلطفا برای مشخصات مصرف برق دقیق برای سناریوی استفاده خاص خود با ما تماس بگیرید.
سوال 7: آیا ماژول دارای گواهینامه RoHS است؟
بله، تمام محصولات شرکت شیزن چنگ هاو اپتو الکترونیک لمیتد با رعایت دستورالعمل های RoHS تولید می شوند. فرآیندهای تولید ما از استانداردهای دقیق کنترل محیط زیست و کیفیت پیروی می کنند.اسناد گواهینامه RoHS بر اساس درخواست در دسترس هستند.
