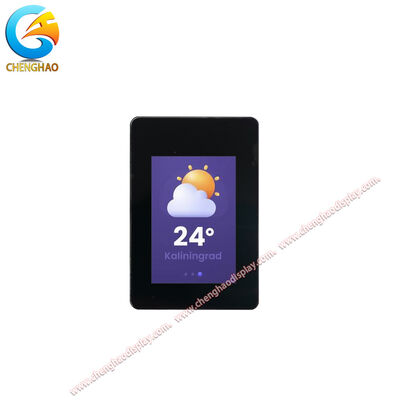

1.14 اینچ IPS TFT LCD ماژول SPI رابط دمای گسترده برای کاربردهای صنعتی

توضیحات محصول

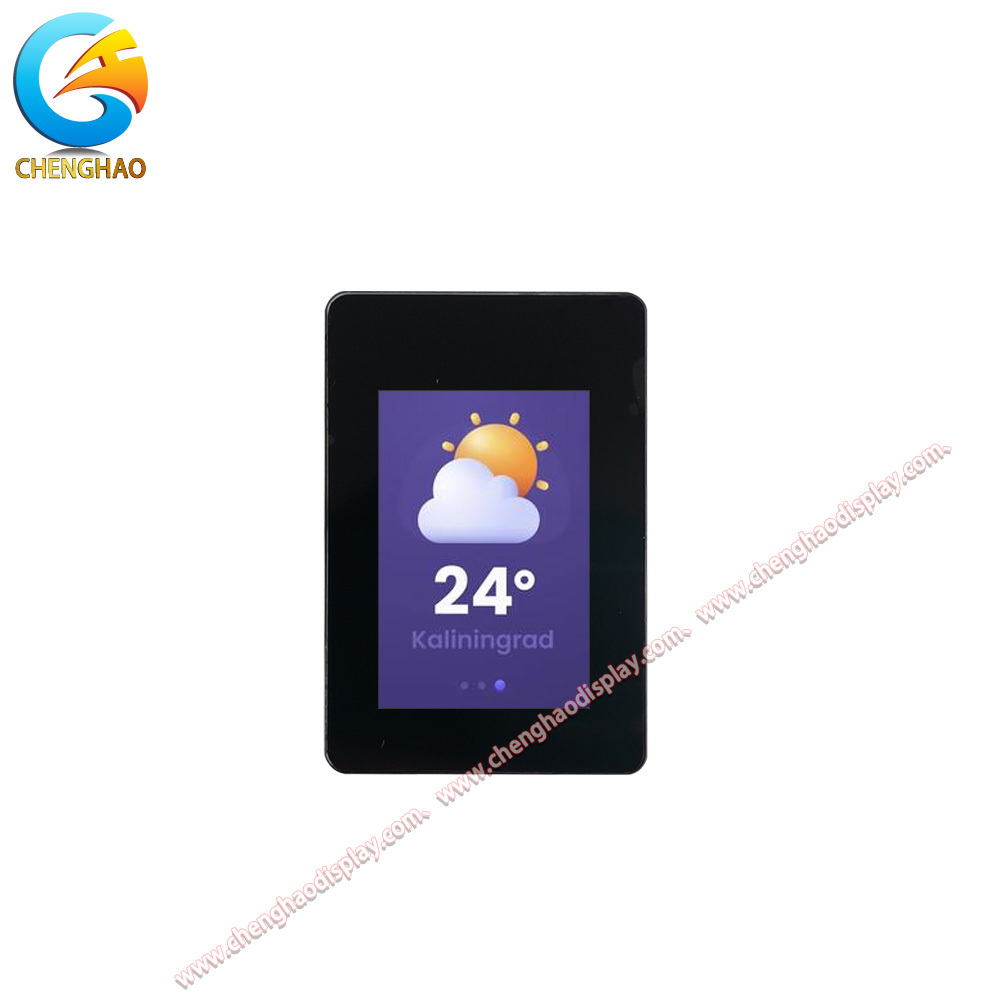

CH114QV01A-L-PA یک ماژول جمع و جور 1.14 اینچی IPS TFT LCD است که برای کاربردهای صنعتی و جاسازی شده طراحی شده است که به عملکرد صفحه نمایش قابل اعتماد در محیط های با محدودیت فضا نیاز دارند. این نمایشگر فرم فاکتور کوچک دارای وضوح 135×RGB×240 نقطه است که تصاویری واضح و واضح را برای رابط های کاربری، نشانگرهای وضعیت و پانل های تجسم داده ارائه می دهد.

این ماژول TFT LCD که با فناوری پیشرفته IPS (Switching در هواپیما) ساخته شده است، زاویه دید کامل استثنایی 80/80/80/80 درجه را ارائه می دهد و از بازتولید رنگ ثابت و کیفیت تصویر تقریباً از هر جهتی اطمینان حاصل می کند. حالت نمایش انتقال دهنده با حالت معمولی سیاه، نسبت کنتراست عالی را فراهم می کند، و آن را برای محیط های داخلی و محیط های روشنایی کنترل شده ایده آل می کند.

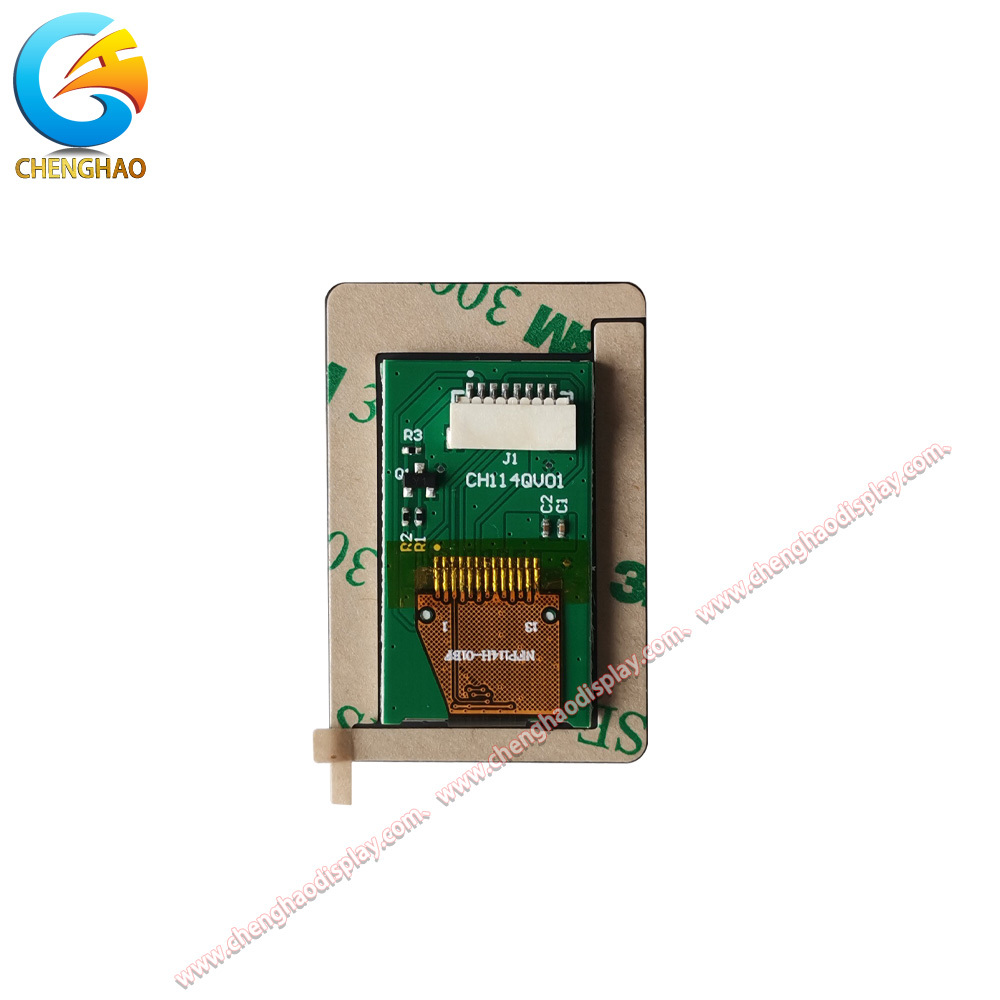

این ماژول از پروتکل ارتباطی SPI (رابط محیطی سریال) استفاده می کند که به طور قابل توجهی تعداد پین های اتصال مورد نیاز را به تنها 8 پین در FPC کاهش می دهد. این معماری رابط ساده شده، CH114QV01A-L-PA را برای ادغام با میکروکنترلرها و سیستم های تعبیه شده که در آن منابع GPIO محدود است، مناسب می کند.

با درخشندگی معمولی 350 cd/m²، این صفحه نمایش روشنایی کافی را برای اکثر برنامه های داخلی ارائه می دهد و در عین حال بهره وری انرژی را حفظ می کند. این ماژول به گونه ای مهندسی شده است که در محدوده دمایی وسیعی از -20 درجه سانتیگراد تا 70+ درجه سانتیگراد کار کند، با قابلیت ذخیره سازی از -30 درجه سانتیگراد تا +80 درجه سانتیگراد، عملکرد قابل اعتماد را در محیط های صنعتی سخت تضمین می کند.

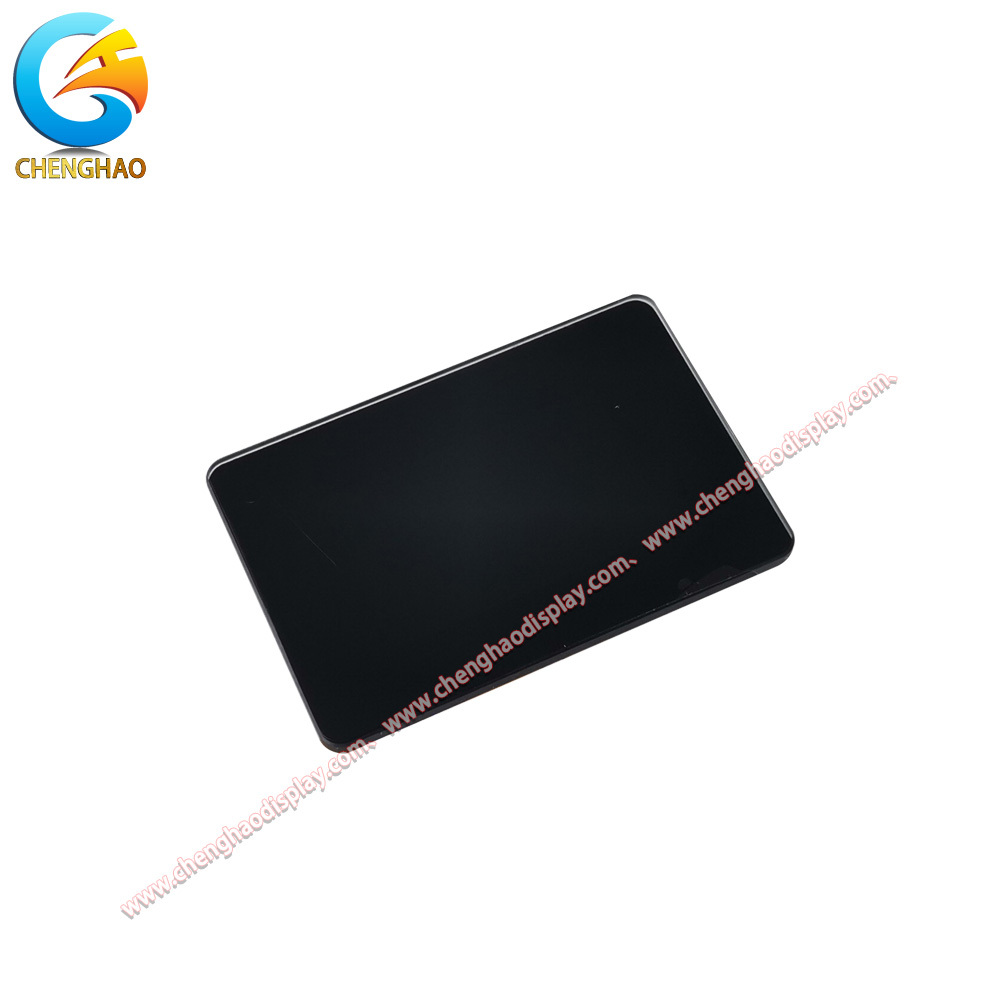

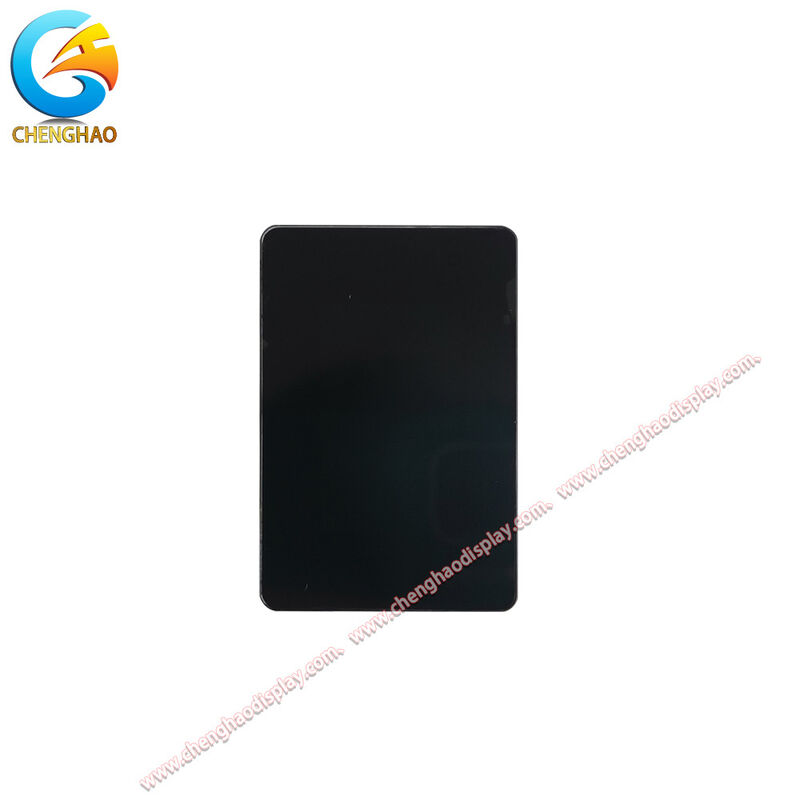

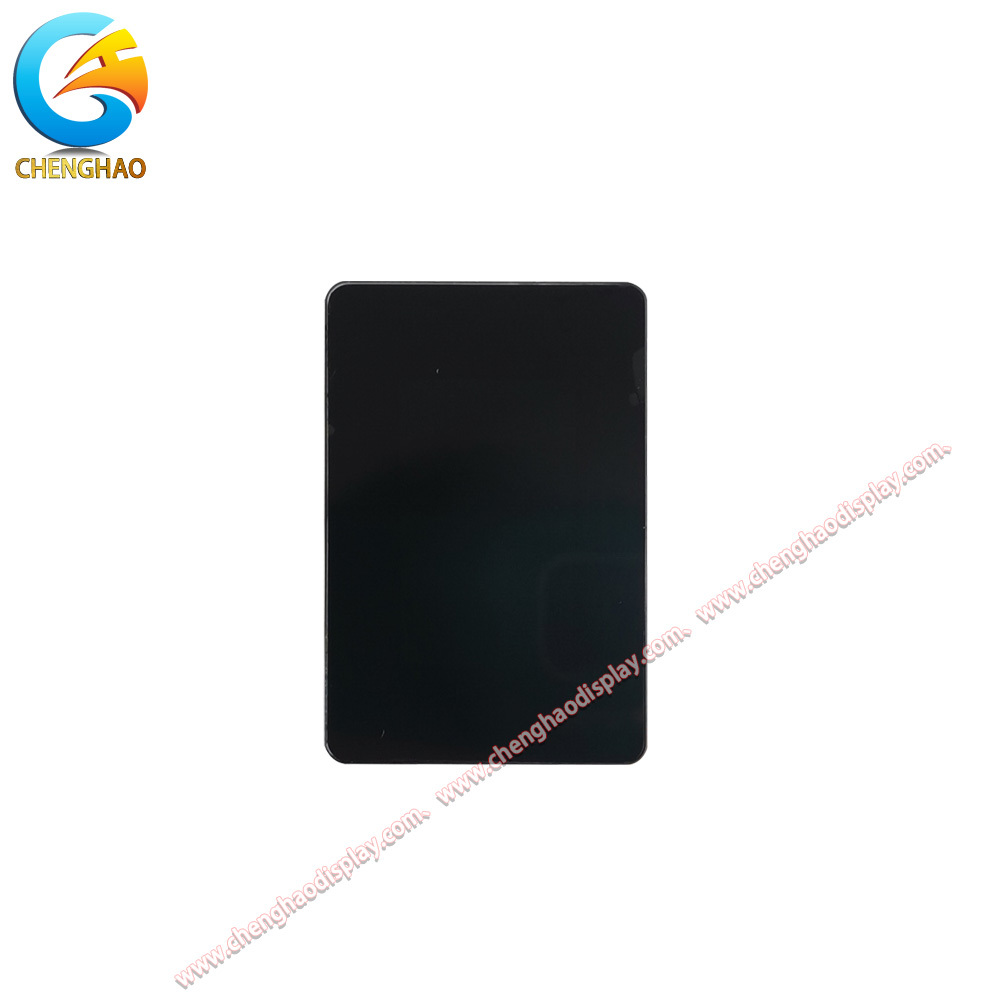

یکی از ویژگی های متمایز این ماژول پوشش محافظ لنز شیشه ای یکپارچه با ضخامت 1.8 میلی متر است که محافظت مکانیکی پیشرفته ای را برای پانل TFT زیرین بدون عملکرد لمسی ارائه می دهد. این ساختار قوی صفحه نمایش را برای کاربردهایی که دوام فیزیکی ضروری است اما تعامل لمسی خازنی مورد نیاز نیست، مناسب می کند.

اندازه منطقه فعال 14.86×24.91 میلی‌متر در ابعاد کلی TFT 27.80×31.00 میلی‌متر است که تعادل مطلوبی را بین صفحه نمایش واقعی و ردپای فشرده برای دستگاه‌های قابل حمل و دستی ارائه می‌دهد.

ویژگی های محصول

اندازه فشرده برای برنامه های کاربردی با فضای محدودفرم فاکتور 1.14 اینچی این ماژول IPS TFT LCD را به گزینه ای عالی برای دستگاه های دستی، ابزارهای قابل حمل و سیستم های تعبیه شده تبدیل می کند که در آن فضای برد و حجم محفظه در بالاترین حد است. ردپای کوچک به طراحان اجازه می دهد تا یک صفحه نمایش کاربردی را بدون افزایش قابل توجه ابعاد محصول یکپارچه کنند.

فناوری IPS برای تجربه مشاهده برتربرخلاف پنل‌های TN معمولی، فناوری IPS به کار رفته در این ماژول دقت رنگ و روشنایی ثابتی را در تمام زوایای دید فراهم می‌کند. کاربران می توانند صفحه نمایش را از هر جهتی بدون تغییر رنگ یا کاهش کنتراست مشاهده کنند، که به ویژه برای محیط های مشترک که در آن چندین کاربر ممکن است یک صفحه را مشاهده کنند بسیار ارزشمند است.

رابط SPI برای ادغام سادهپروتکل ارتباطی SPI پیچیدگی رابط را تنها به 8 پین کاهش می دهد و این ماژول را با طیف وسیعی از میکروکنترلرها از جمله سری ARM Cortex-M، ESP32 و دیگر پلتفرم های تعبیه شده محبوب بسیار سازگار می کند. تعداد پین های ساده شده همچنین پیچیدگی مسیریابی FPC را کاهش می دهد و قابلیت اطمینان کلی سیستم را بهبود می بخشد.

محدوده عملیاتی دمای گستردهاین ماژول نمایشگر با قابلیت عملیاتی از -20 درجه سانتیگراد تا +70 درجه سانتیگراد، به گونه ای طراحی شده است که در محیط های صنعتی چالش برانگیز عملکرد قابل اعتمادی داشته باشد. CH114QV01A-L-PA از تاسیسات سردخانه گرفته تا کیوسک های فضای باز در آب و هوای معتدل، عملکرد پایداری را بدون نیاز به سیستم های گرمایش یا سرمایش اضافی حفظ می کند.

ساخت و ساز لنز شیشه ای محافظپوشش لنز شیشه ای یکپارچه با ضخامت 1.8 میلی متر، محافظت مکانیکی قوی در برابر خراش، ضربه و آلودگی های محیطی ایجاد می کند. این ویژگی طول عمر ماژول را در برنامه هایی که نمایشگر در معرض تماس فیزیکی یا شرایط سخت کاری قرار می گیرد، افزایش می دهد.

عملیات کارآمد انرژیسطح روشنایی 350 cd/m² تعادل بهینه ای را بین دید و مصرف انرژی ایجاد می کند. این کارآیی ماژول را برای دستگاه‌هایی که با باتری کار می‌کنند مناسب می‌کند، جایی که بودجه انرژی نمایشگر باید به دقت مدیریت شود تا زمان اجرا به حداکثر برسد.

طراحی محصول

مشخصات دقیق

معرفی سفارشی

Chenghao خدمات سفارشی سازی جامعی را برای ماژول های TFT LCD، نمایشگرهای LCD تک، ماژول های OLED رنگی و ماژول های تک OLED ارائه می دهد. برای نمایشگرهای CH114QV01A-L-PA و نمایشگرهای IPS TFT با اندازه کوچک مشابه، گزینه‌های سفارشی‌سازی انعطاف‌پذیر را برای برآورده کردن نیازهای برنامه‌های کاربردی متنوع ارائه می‌کنیم.

سفارشی سازی FPCما می توانیم شکل، طول و پیکربندی پین FPC را با توجه به طرح PCB شما سفارشی کنیم. فرقی نمی‌کند به جهت‌گیری‌های اتصال خاص، طول FPC افزایش یافته برای مسیریابی انعطاف‌پذیر، یا تخصیص پین‌های اصلاح‌شده نیاز داشته باشید، تیم مهندسی ما می‌تواند راه‌حل FPC بهینه را برای محصول شما طراحی کند.

گزینه های رابطدر حالی که این ماژول دارای رابط SPI است، Chenghao از طیف گسترده ای از انواع رابط از جمله MCU، RGB، MIPI، LVDS، eDP و HDMI پشتیبانی می کند. برای برنامه‌هایی که به پهنای باند بالاتر یا سازگاری پروتکل‌های متفاوت نیاز دارند، می‌توانیم راه‌حل‌های رابط جایگزین را از مجموعه محصولات خود توصیه کنیم.

سفارشی سازی روشناییروشنایی استاندارد 350 cd/m² برای اکثر برنامه های داخلی مناسب است. برای محیط‌های خارج از منزل یا محیط‌های با نور زیاد، گزینه‌هایی با روشنایی بالا بیش از 500 cd/m² برای خوانایی نور خورشید ارائه می‌کنیم. برعکس، برای برنامه های حساس به انرژی، انواع روشنایی کمتر را می توان برای افزایش عمر باتری پیکربندی کرد.

راه حل های شیشه ای پوششلنز شیشه ای یکپارچه را می توان از نظر ضخامت، شکل و درمان سطح سفارشی کرد. گزینه‌ها شامل پوشش ضد تابش (AG) برای کاهش انعکاس، درمان ضد اثر انگشت (AF) و چاپ ابریشم سفارشی برای پوشش‌های نام تجاری یا کاربردی است.

یکپارچه سازی را لمس کنیداگرچه این ماژول خاص شامل عملکرد لمسی نمی‌شود، Chenghao گزینه‌های یکپارچه‌سازی لمس خازنی (CTP) و لمس مقاومتی (RTP) را برای ماژول‌های نمایشگر سازگار ارائه می‌دهد. راه حل های لمسی را می توان برای موارد استفاده مختلف، از تک لمسی اولیه تا چند لمسی پیشرفته با پشتیبانی از دستکش، طراحی کرد.

موارد کاربردی

ابزار تست قابل حملصفحه نمایش جمع و جور 1.14 اینچی برای مولتی مترهای دستی، اسیلوسکوپ های قابل حمل و دستگاه های اندازه گیری میدان ایده آل است. زاویه دید کامل IPS تضمین می‌کند که خوانش‌ها از موقعیت‌های مختلف قابل مشاهده هستند، در حالی که رابط SPI یکپارچه‌سازی با پردازنده‌های تعبیه‌شده را که معمولاً در تجهیزات آزمایشی استفاده می‌شوند، ساده می‌کند.

تابلوهای کنترل صنعتیپانل‌های HMI کوچک در سیستم‌های اتوماسیون صنعتی از دامنه دمایی گسترده و محافظت قوی Glass LENS این ماژول بهره می‌برند. نمایشگر می تواند نشانگرهای وضعیت، مقادیر پارامترها و رابط های گرافیکی ساده را در کابینت های کنترل، سیستم های PLC و ماژول های I/O توزیع شده نشان دهد.

دستگاه های تشخیصی پزشکیابزار پزشکی قابل حمل مانند پالس اکسی متر، مانیتور گلوکز و ابزارهای تشخیصی دستی به نمایشگرهای فشرده با عملکرد قابل اعتماد نیاز دارند. روشنایی 350 cd/m² دید واضح را در محیط‌های بالینی تضمین می‌کند، در حالی که پوشش شیشه‌ای محافظ در برابر پروتکل‌های تمیز کردن و جابجایی مکرر مقاومت می‌کند.

کنترلرهای خانه هوشمندترموستات‌های دیواری، سوئیچ‌های هوشمند و هاب‌های کنترل اینترنت اشیا می‌توانند از این نمایشگر برای نمایش دما، نمادهای وضعیت و رابط‌های منو استفاده کنند. تعداد پین پایین رابط SPI آن را برای دستگاه‌های IoT با محدودیت منابع مناسب می‌سازد، و تحمل دمای گسترده عملکرد قابل اعتماد را در شرایط مختلف داخلی تضمین می‌کند.

لوازم الکترونیکی مصرفیپخش‌کننده‌های صوتی قابل حمل، دستگاه‌های قابل حمل نظارت بر سلامت، و دستگاه‌های بازی دستی از فرم کوچک و عملکرد کارآمد انرژی بهره می‌برند. فناوری IPS بازتولید رنگ ثابتی را برای رابط های کاربری فراهم می کند، در حالی که شیشه محافظ دوام محصول را در سناریوهای استفاده روزمره افزایش می دهد.

سوالات متداول

Q1: مزیت رابط SPI برای این ماژول نمایش چیست؟A1: SPI (رابط جانبی سریال) تنها به 4 خط سیگنال (SCL، SDA، CS، DC) به اضافه برق و زمین نیاز دارد که به طور قابل توجهی تعداد پین ها را در مقایسه با رابط های موازی کاهش می دهد. این ماژول را برای میکروکنترلرهایی با منابع GPIO محدود ایده آل می کند، مسیریابی PCB را ساده می کند و هزینه کلی سیستم را کاهش می دهد. مبادله نرخ تازه‌سازی کمی کندتر است که برای رابط‌های کاربری استاتیک یا به‌روزرسانی آهسته قابل قبول است.

Q2: آیا می توان از این ماژول در فضای باز استفاده کرد؟A2: با روشنایی 350 cd/m²، این ماژول برای مناطق سایه دار در فضای باز یا محیط های داخلی با نور محیط مناسب است. برای کاربردهای مستقیم نور خورشید، ما انواع با روشنایی بالا بیش از 500 cd/m² را توصیه می کنیم. محدوده دمای عملیاتی گسترده (20- تا 70 درجه سانتی گراد) همچنین از استقرار در فضای باز در آب و هوای معتدل بدون کنترل محیطی اضافی پشتیبانی می کند.

Q3: هدف از پوشش لنز شیشه ای چیست؟A3: لنز شیشه‌ای با ضخامت 1.8 میلی‌متر، از پنل TFT زیرین محافظت می‌کند و از آن در برابر خراش، ضربه و ورود گرد و غبار محافظت می‌کند. این باعث می شود ماژول برای برنامه هایی مناسب باشد که نمایشگر ممکن است در معرض تماس فیزیکی یا محیط های خشن قرار گیرد. توجه داشته باشید که این شیشه پوششی شامل قابلیت لمسی نمی شود.

Q4: فناوری IPS چگونه تجربه مشاهده را بهبود می بخشد؟A4: فناوری IPS (Switching In-Plane) تغییر رنگ و کاهش کنتراست معمولی پانل های TN معمولی را هنگام مشاهده از زوایای خارج از محور حذف می کند. با زوایای دید 80/80/80/80، کاربران تقریباً از هر جهت رنگ‌ها و روشنایی ثابتی را مشاهده می‌کنند که این نمایشگر را برای محیط‌های مشترک یا دستگاه‌های دستی که در جهت‌های مختلف استفاده می‌شوند عالی می‌کند.

Q5: چه گزینه های سفارشی سازی برای این ماژول موجود است؟A5: Chenghao سفارشی‌سازی FPC (شکل، طول، پیکربندی پین)، انواع روشنایی (استاندارد تا روشنایی بالا)، گزینه‌های شیشه پوشش (پوشش AG، پردازش AF، چاپ ابریشم سفارشی)، و راه‌حل‌های رابط جایگزین را ارائه می‌دهد. برای برنامه‌های دارای قابلیت لمس، می‌توانیم انواع لمس خازنی یا مقاومتی سازگار را از مجموعه محصولات خود توصیه کنیم.

Q6: زمان سرب معمولی برای نمونه ها و تولید انبوه چقدر است؟A6: نمونه های استاندارد معمولاً در عرض 7-15 روز کاری در دسترس هستند. برای سفارشات تولید انبوه، زمان سرب بستگی به کمیت و نیازهای سفارشی سازی دارد که معمولاً بین 4 تا 8 هفته متغیر است. با تیم فروش ما تماس بگیرید تا بر اساس نیازهای پروژه خود، تخمین های زمانی خاص را انجام دهید.

Q7: آیا پشتیبانی فنی برای ادغام در دسترس است؟A7: بله، Chenghao پشتیبانی فنی جامعی از جمله نمونه‌های کد درایور، دنباله‌های اولیه، دستورالعمل‌های یکپارچه‌سازی و مشاوره مهندسی مستقیم ارائه می‌کند. تیم فنی ما می تواند در پیکربندی رابط، بهینه سازی مدیریت انرژی و عیب یابی در طول فرآیند توسعه محصول شما کمک کند.
