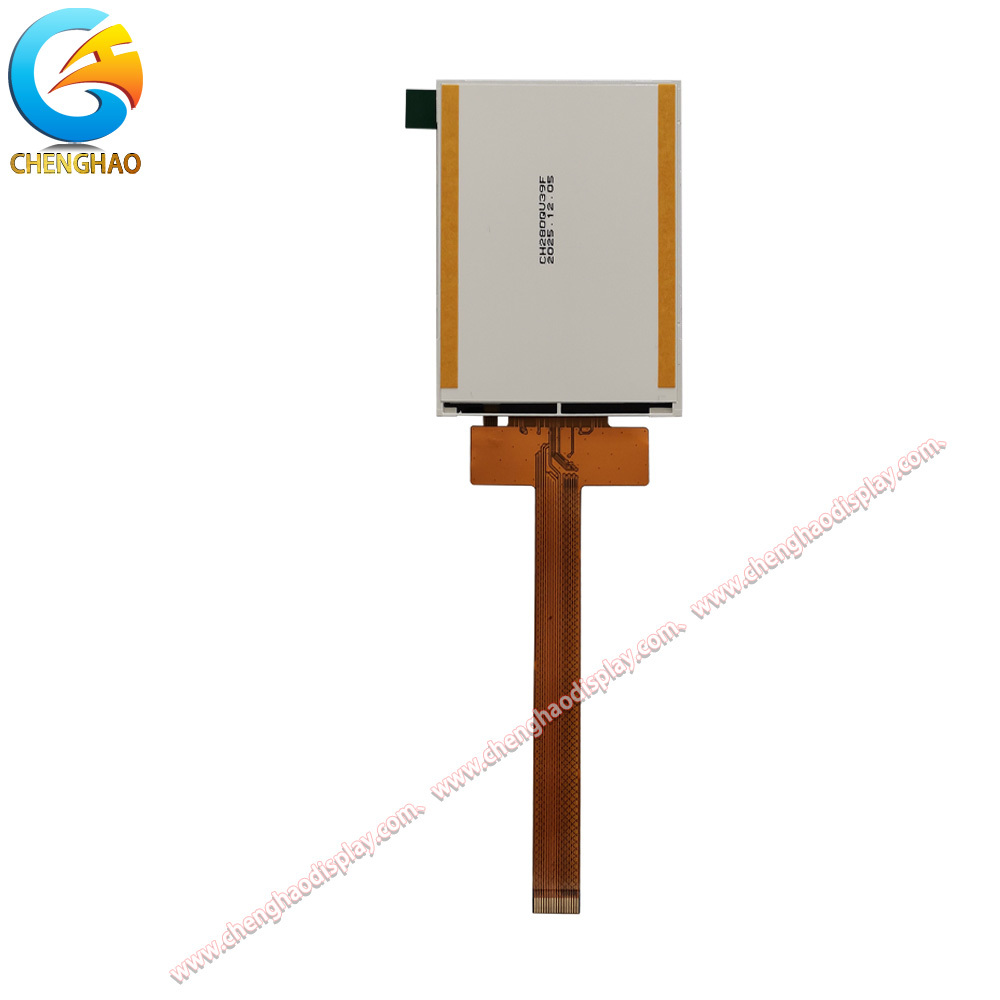

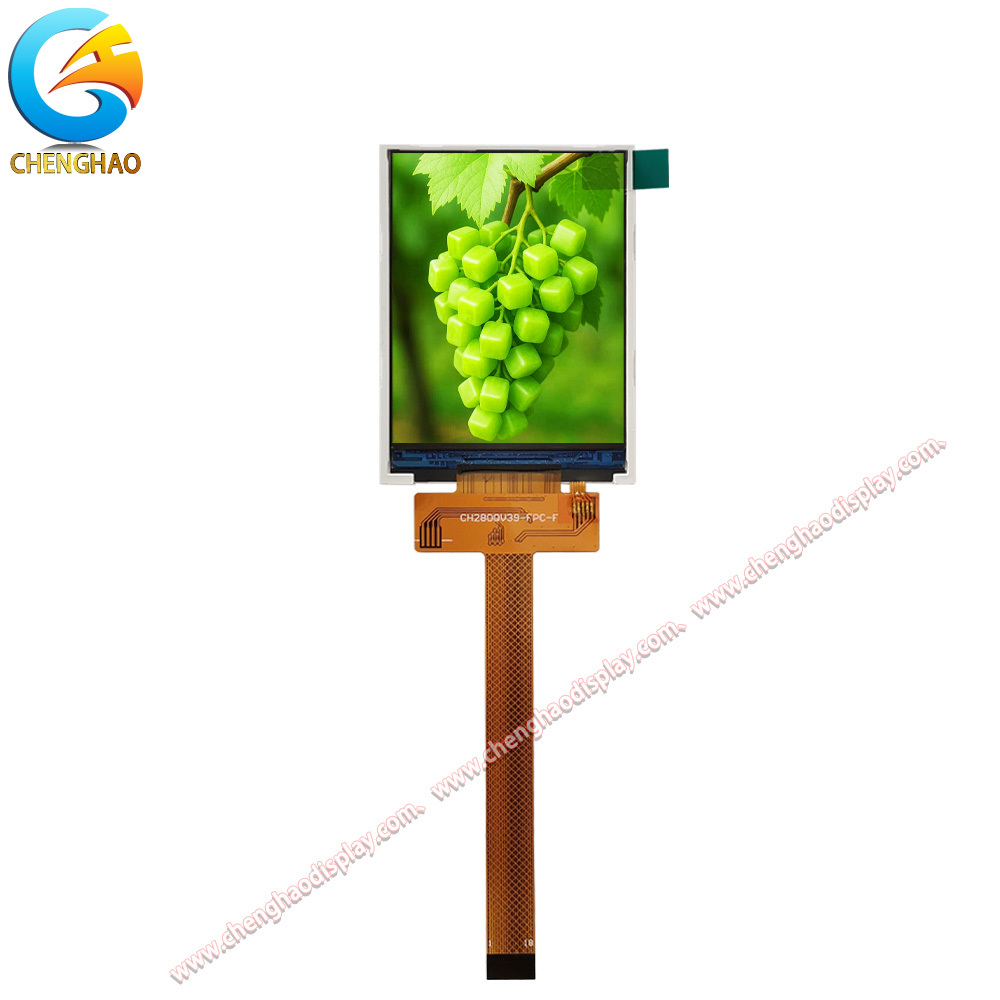

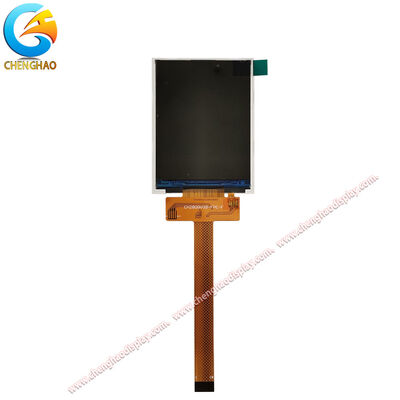

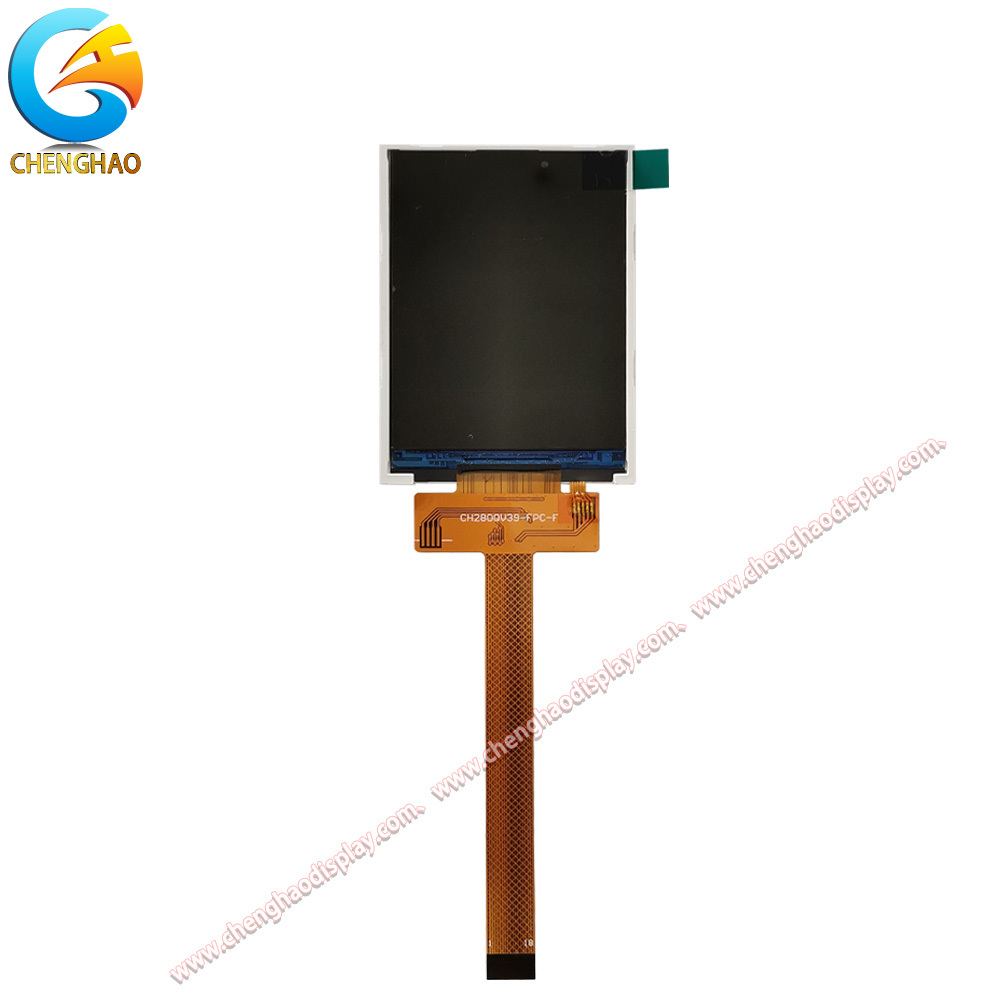

ماژول نمایشگر TFT LCD مدل CH280QV39F با صفحه نمایش 2.8 اینچی و رزولوشن 240 (RGB) x 320 پیکسل، تصاویری واضح و زنده را برای طیف گستردهای از کاربردهای تعبیه شده و صنعتی ارائه میدهد. این ماژول با استفاده از آیسی درایور ***** که به طور گسترده مورد استفاده قرار میگیرد، از رابط استاندارد SPI 4 سیمه پشتیبانی میکند و ادغام یکپارچه با سیستمهای مبتنی بر MCU را تضمین میکند. حالت نمایش ترانسمیسیو با نور پسزمینه LED، روشنایی ثابت و بازتولید رنگ عالی را در محیطهای نوری مختلف فراهم میکند.
این ماژول برای قابلیت اطمینان در شرایط سخت طراحی شده است و CH280QV39F در محدوده دمایی وسیع از -20 درجه سانتیگراد تا +70 درجه سانتیگراد به طور پایدار عمل میکند و آن را برای تجهیزات صنعتی، دستگاههای دستی و ابزار دقیق فضای باز مناسب میسازد. فرم فاکتور فشرده ماژول با FPC انعطافپذیر، نصب آسان را در طرحهای با فضای محدود امکانپذیر میسازد. شرکت Chenghao Optoelectronics به عنوان یک تولید کننده حرفهای ماژول نمایشگر TFT LCD، کنترل کیفیت دقیق و انطباق با RoHS را برای هر واحد تولیدی تضمین میکند.
ویژگیها
رزولوشن QCIF با آرایش پیکسل نواری RGB، خروجی بصری واضح و دقیقی را برای نیازهای نمایشگرهای با فرمت کوچک ارائه میدهد.
دید بهینه از سمت پایین، ایدهآل برای پیکربندیهای دستگاه دستی و نصب عمودی.
- روشنایی 300 سیدی/متر مربع
روشنایی استاندارد با نور پسزمینه LED، دید خوب را در محیطهای داخلی و با نور محیطی تضمین میکند.
ارتباط SPI فشرده، تعداد پینها را کاهش داده و چیدمان PCB را ساده میکند، مناسب برای ادغام سیستمهای تعبیه شده.
محدوده عملیاتی از -20 درجه سانتیگراد تا +70 درجه سانتیگراد، استقرار در محیطهای صنعتی و فضای باز را پشتیبانی میکند.
FPC فشرده، اتصال و ادغام مکانیکی آسان را در طرحهای دستگاه با فضای محدود امکانپذیر میسازد.
تولید سازگار با محیط زیست با انطباق کامل با RoHS، استفاده ایمن را در بازارهای جهانی تضمین میکند.
از ادغام RTP یا CTP اختیاری پشتیبانی میکند و تعامل لمسی را در حالی که پروفایل ماژول باریک حفظ میشود، امکانپذیر میسازد.
پارامترهای فنی
|
پارامتر
|
مشخصات
|
|
شماره ماژول
|
CH280QV39F
|
|
نوع ماژول
|
نمایشگر TFT LCD 2.8 اینچی
|
|
حالت نمایش
|
ترانسمیسیو / مثبت
|
|
جهت دید
|
6 ساعت
|
|
رزولوشن
|
240 (RGB) x 320 نقطه
|
|
رابط LCD
|
SPI
|
|
روشنایی
|
300 سیدی/متر مربع (معمولاً)
|
|
نوع لمسی
|
بدون (RTP اختیاری)
|
|
رابط لمسی
|
N/A
|
|
دمای عملیاتی
|
-20 درجه سانتیگراد تا +70 درجه سانتیگراد
|
|
دمای ذخیرهسازی
|
-30 درجه سانتیگراد تا +80 درجه سانتیگراد
|
|
اندازه ماژول
|
50.0 x 20.25 x 2.0 میلیمتر
|
|
اندازه ناحیه فعال
|
14.20 x 43.20 میلیمتر
|
|
تعداد پین FPC
|
18 پین
|
|
حالت پولاریزر
|
ترانسمیسیو / مثبت
|
|
کانکتور پیشنهادی
|
FH12S-18S-0.5SH
|
|
مدار نور پسزمینه
|
Vf=3.0~3.2V, If=80mA
|
اصلاح و سفارشیسازی
به عنوان یک تولید کننده بزرگ ماژول نمایشگر، Chenghao Optoelectronics میتواند خدمات اصلاح و سفارشیسازی را بر اساس مدل ماژول تولید انبوه موجود CH280QV39F ارائه دهد. اصلاحات پشتیبانی شده شامل، اما نه محدود به موارد زیر است: افزایش روشنایی نمایشگر، سفارشیسازی شکل و ساختار FPC، تبدیل نوع رابط (SPI، MCU، RGB و غیره)، ادغام صفحه لمسی (CTP یا RTP)، پوشش ضد تابش صفحه و بهینهسازی مقاومت در برابر تداخل الکترومغناطیسی.
البته، اگر CH280QV39F کاملاً با الزامات شما سازگار نباشد، ما میتوانیم خدمات سفارشیسازی کاملاً جدیدی را مستقیماً بر اساس نیازهای پروژه شما ارائه دهیم. تمام پارامترهای ماژول نمایشگر را میتوان 100% مطابق با مشخصات پروژه شما تعیین کرد. این بدان معناست که شما فقط باید الزامات خود را بیان کنید و مهندسان ما راهحلی منحصر به فرد برای نیازهای پروژه شما در چارچوب تواناییهای خود (فرآیند تولید) توسعه خواهند داد.
پشتیبانی و خدمات
خدمات سفارشی
ما یک تولید کننده حرفهای ماژول نمایشگر با یک تیم مهندسی اختصاصی هستیم که قادر به ارائه خدمات ماژول نمایشگر سفارشی کاملاً مطابق با الزامات پروژه مشتری هستیم.
قیمتگذاری بسیار رقابتی
به عنوان یک کارخانه منبع حرفهای برای ماژولهای نمایشگر، همکاری با ما واسطهها را حذف کرده و قیمتگذاری مستقیم کارخانه را به شما ارائه میدهد.
پشتیبانی فنی آنلاین 24/7
ما یک تیم خدمات مشتری پاسخگو داریم که به طور موثر با تیم مهندسی ما همکاری میکند تا کانالهای ارتباطی کارآمدی را بر اساس نیازهای شما فراهم کند.
تامین پایدار بلند مدت
با سالها تخصص عمیق در صنعت ماژول نمایشگر و زنجیره تامین مواد اولیه خود، ما تولید پایدار بلند مدت را تضمین کرده و تداوم پروژه شما را حفظ میکنیم.
سوالات متداول
س: آیا روشنایی و FPC مدل CH280QV39F را میتوان طبق الزامات مشتری اصلاح کرد؟
پاسخ: البته، به عنوان یک تولید کننده بزرگ ماژول نمایشگر، Chenghao Optoelectronics میتواند خدمات اصلاح و سفارشیسازی را بر اساس ماژولهای نمایشگر موجود، از جمله اصلاح روشنایی نمایشگر، کابلهای روبانی، رابطها و سایر جنبهها به مشتریان ارائه دهد.
س: آیا شما یک تولید کننده واقعی LCD هستید؟
پاسخ: بله، ما یک تولید کننده واقعی ماژول نمایشگر TFT LCD با تاسیسات تولیدی خود هستیم. شرکت ما از سال 2015 فعالیت میکند و دارای گواهینامههای ISO 9001، ISO 14001، CE، RoHS و سایر استانداردهای کیفیت است.
س: حداقل مقدار سفارش برای CH280QV39F چقدر است؟
پاسخ: حداقل مقدار سفارش 100 قطعه است. تحویل نمونه 3-7 روز طول میکشد. سفارشات با تعداد زیاد طبق برنامه تولید توافق شده با مشتری ارسال میشوند.
س: آیا CH280QV39F از قابلیت لمسی پشتیبانی میکند؟
پاسخ: ماژول پایه CH280QV39F شامل پنل لمسی نیست. با این حال، ما میتوانیم ادغام پنل لمسی مقاومتی (RTP) اختیاری یا سفارشیسازی پنل لمسی خازنی (CTP) را در صورت درخواست ارائه دهیم.
س: زمان تحویل معمول برای سفارشات عمده چقدر است؟
پاسخ: زمان تحویل برای سفارشات عمده به مقدار سفارش و برنامه تولید فعلی بستگی دارد. ظرفیت تولید استاندارد ما 300,000 قطعه در ماه است که تحویل به موقع برای اکثر حجم سفارشات را تضمین میکند.
