توضیحات محصول
1توضیحات محصول

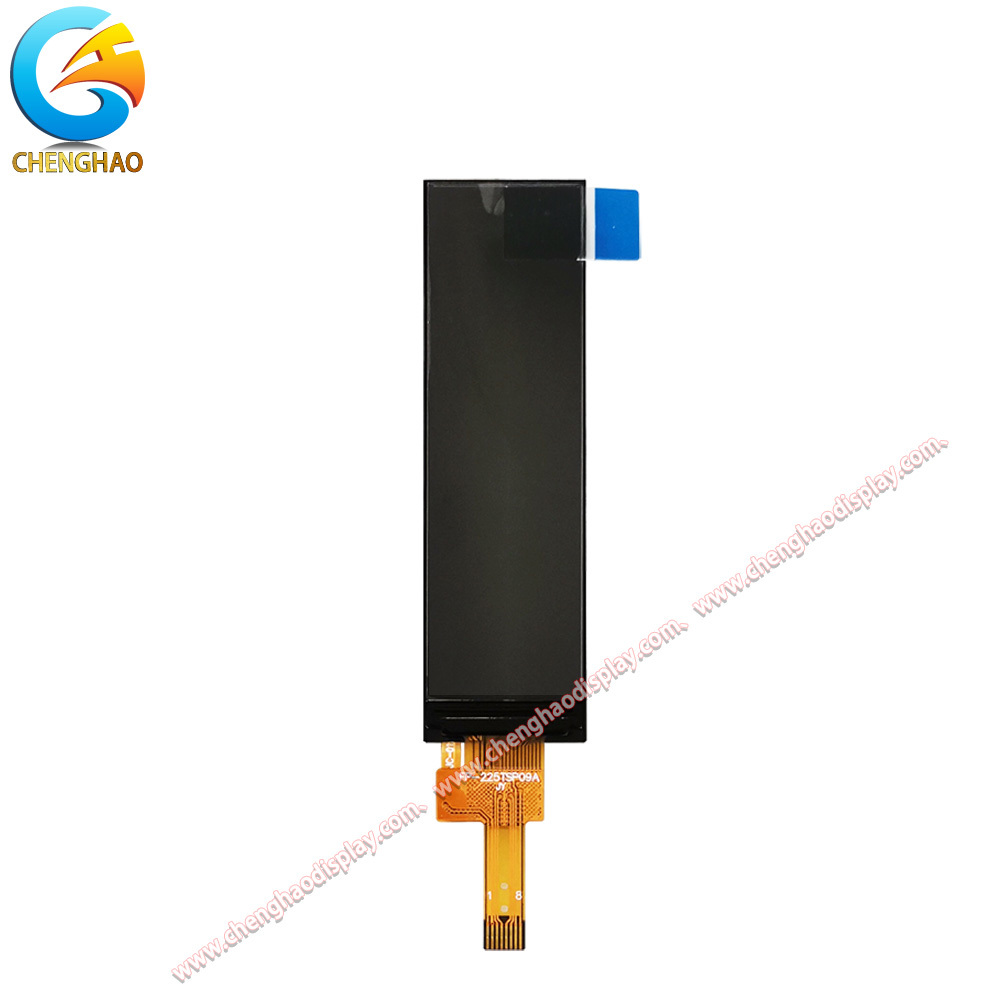

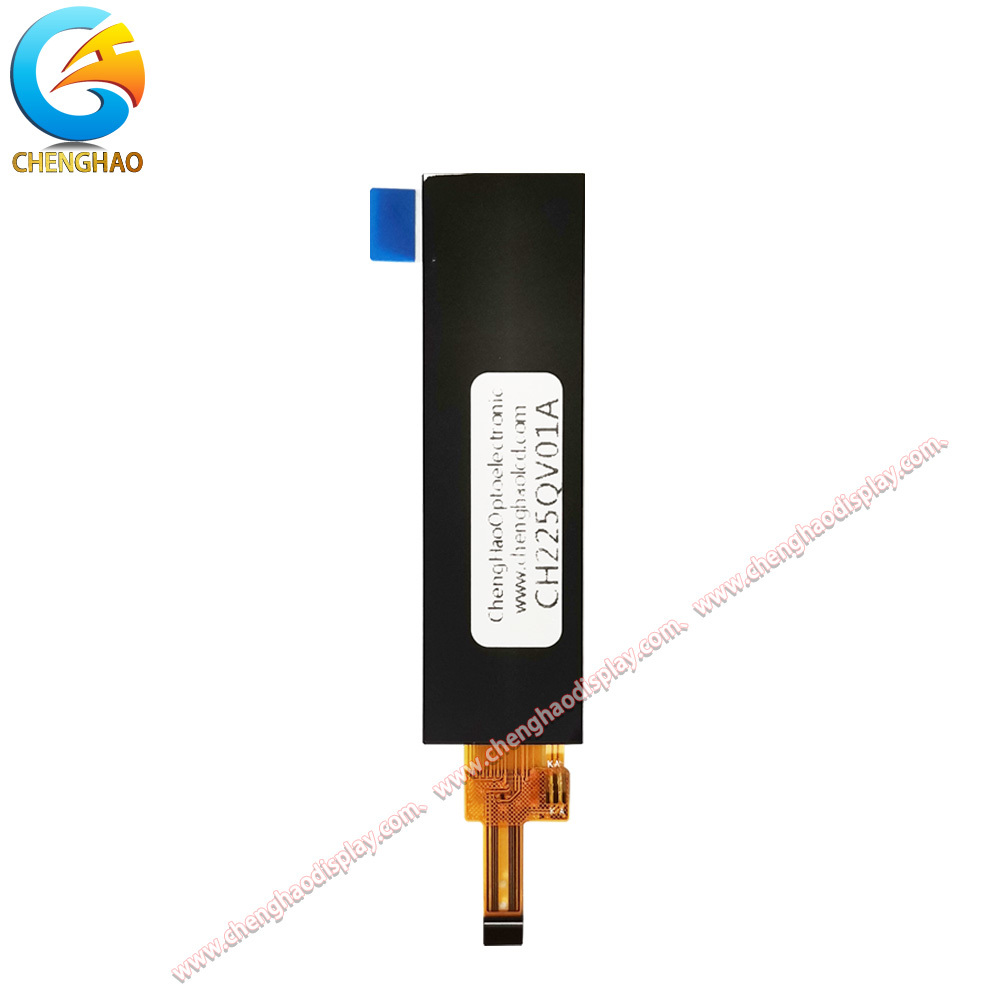

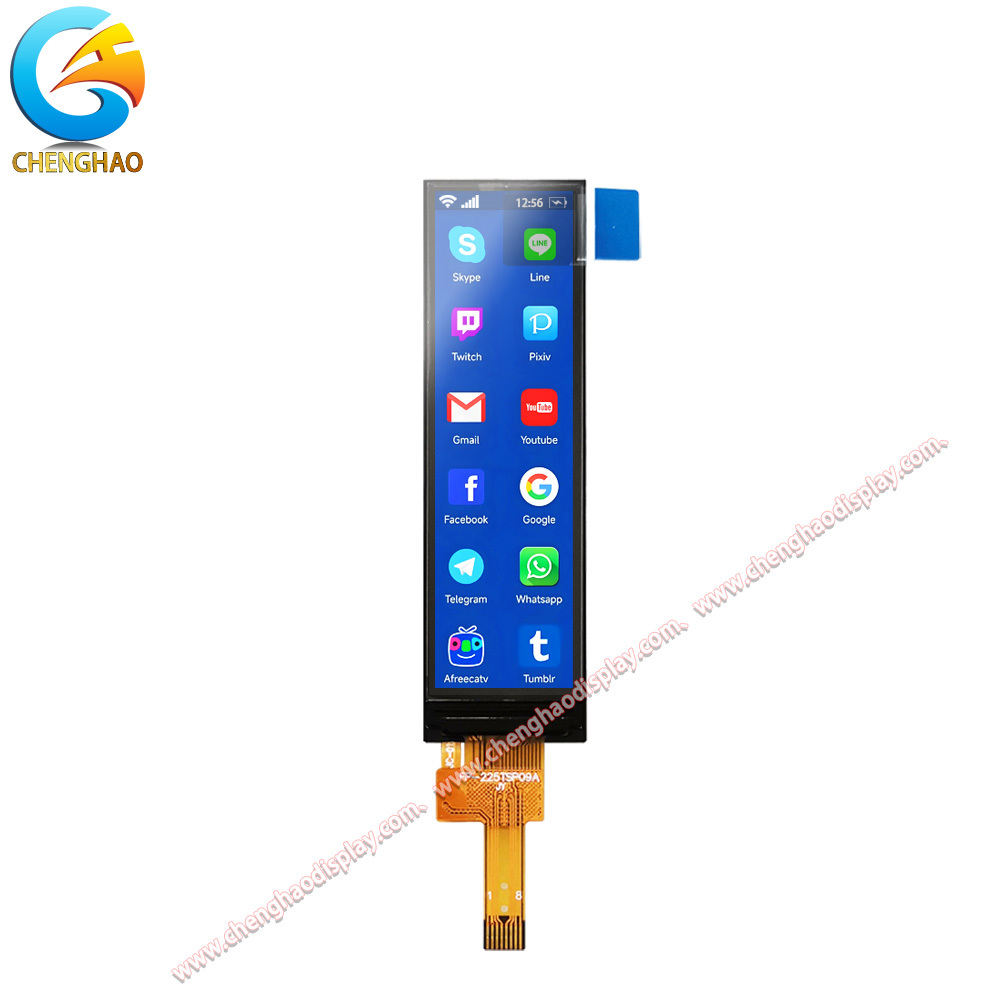

CH225QV01A یک ماژول LCD TFT 2.25 اینچی با وضوح QVGA 76x284 پیکسل است که برای دستگاه های الکترونیکی پوشیدنی و قابل حمل طراحی شده است. روشنایی معمولی 500 cd / m2 است.ارائه قابلیت خواندن نور خورشید برای کاربردهای بیرونی.
این ماژول از IC راننده *** با یک رابط سریال SPI 4 سیم استفاده می کند که با اکثر میکروکنترلرها در تعداد پایین پین سازگار است. محدوده دمای کار -20 °C تا +70 °C است.محدوده نگهداری -30°C تا +80°C است.ماژول مطابق با RoHS است و اندازه 17.90 x 62.50 میلی متر است.
2. ویژگی ها
·2صفحه نمایش متریسهای فعال a-Si TFT 25 اینچی با وضوح 76*284
·روشنایی بالا 500 cd/m2 (معمولا) برای قابلیت خواندن عالی نور خورشید
·رابط سریال 4 سیم SPI برای ارتباط آسان و سریع با MCU
·ساعت 12 جهت دید مطلوب برای برنامه های کاربردی پرتره گرا
·طیف گسترده ای از دماهای عملیاتی: -20°C تا +70°C
·طراحی کم مصرف چراغ LED مناسب برای دستگاه های باتری
·پروفایل نازک و ساخت سبک برای ادغام دستگاه های قابل حمل
·حالت قطب نما دهنده انتقال دهنده / معمولا سفید برای کیفیت تصویر واضح
·تطابق با RoHS، برآورده کردن الزامات حفاظت از محیط زیست
3پارامترهای فنی
| پارامتر |
مشخصات |
| اندازه |
2.25 اینچ |
| قطعنامه |
76x284 |
| منطقه فعال |
14.80 x 55.29 میلی متر |
| اندازه ماژول |
17.90 × 62.50 میلی متر |
| روشنایی |
500 cd/m2 (معمولاً) |
| جهت مشاهده |
80/80/80/80 |
| دمای کار |
-20 ~ +70°C |
| دمای ذخیره سازی |
-30 ~ +80°C |
4. سفارشی سازی
سفارشی سازی FPC، ادغام پنل لمسی (RTP / CTP) ، لنز پوشش در دسترس است.
5. حمایت
صفحه اطلاعات کامل، کد آغاز، نمونه پشتیبانی، پشتیبانی فنی ارائه شده است.
6سوالات عمومی
سوال: وضوح صفحه نمایش CH225QV01A چیست؟
A: CH225QV01A دارای وضوح QVGA 76 * 284 پیکسل است که کیفیت تصویر تیز را برای متن، آیکون ها و گرافیک های اساسی مناسب می کند.
س: این ماژول از چه رابط استفاده می کند؟
A: از یک رابط سریال 4 سیم SPI استفاده می کند، که اتصال به اکثر میکروکنترلرها را با استفاده از فقط 4 خط کنترل (CS، SCL، SDA، RS) آسان می کند.
س: آیا این صفحه نمایش برای استفاده در فضای باز مناسب است؟
A: بله، با روشنایی معمولی 500 cd/m2، این صفحه نمایش قابلیت خواندن خوبی در نور خورشید را دارد، که آن را برای کاربردهای بیرونی مناسب می کند.
سوال: محدوده دمای عملیاتی چیست؟
A: محدوده دمای عملیاتی -20 °C تا +70 °C است، با محدوده ذخیره سازی -30 °C تا +80 °C، اطمینان از عملکرد قابل اعتماد در محیط های مختلف.
س: آیا می توان کانکتور FPC را سفارشی کرد؟
A: بله، ChengHao گزینه های سفارشی سازی برای FPC از جمله طول، تخصیص پین و نوع کانکتور را برای مطابقت با طراحی PCB شما ارائه می دهد.
سوال: آیا می توان یک پنل لمسی به این صفحه اضافه کرد؟
A: بله، ما می توانیم یک پنل لمسی ظرفیت (CTP) یا پنل لمسی مقاوم (RTP) یا یک لنز پوشش برای حفاظت در صورت نیاز را ادغام کنیم.
