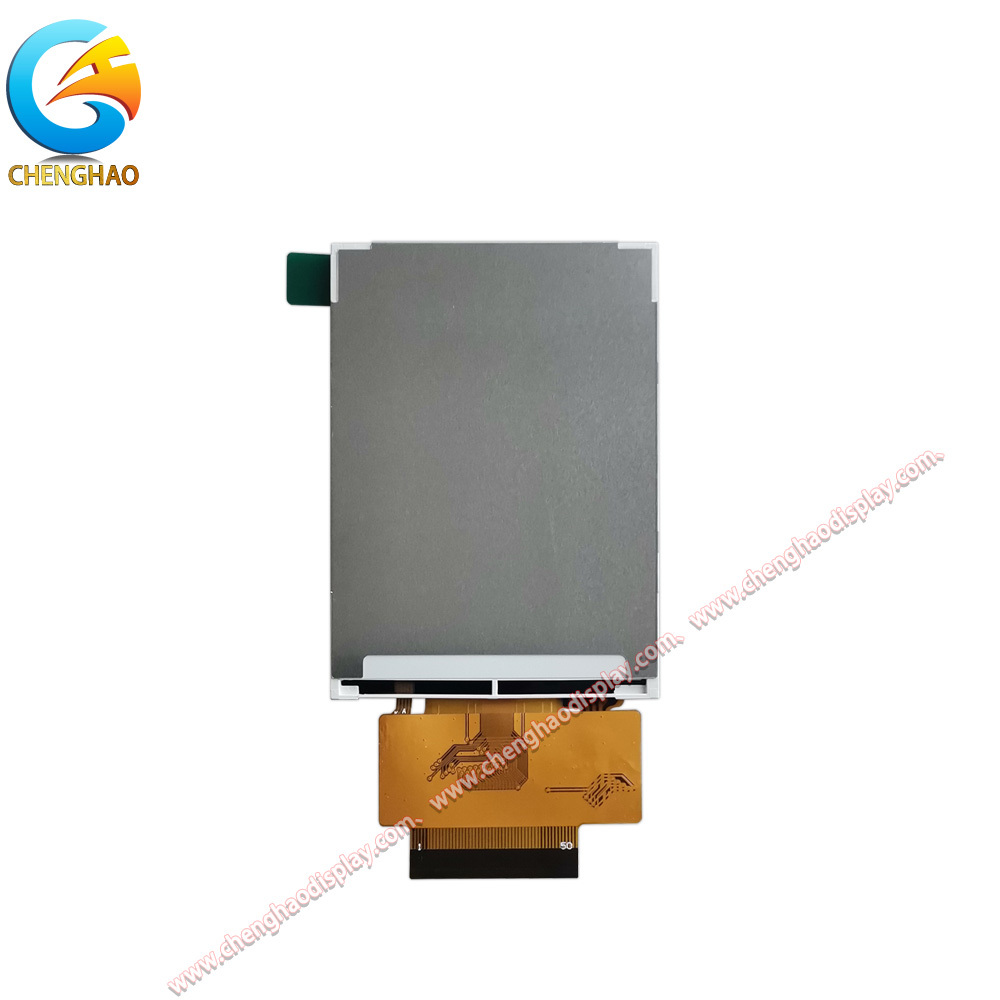

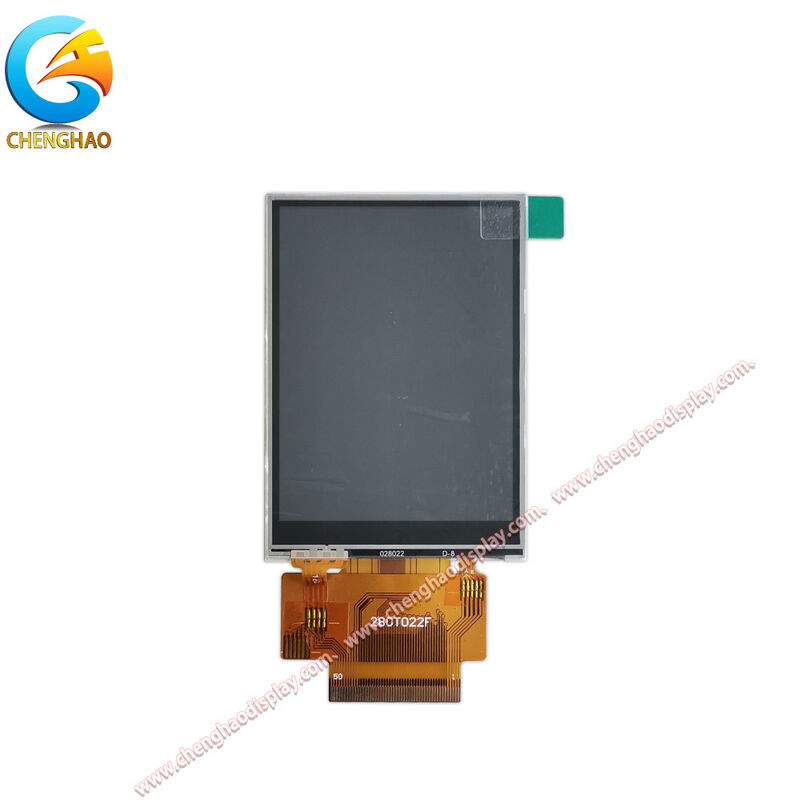

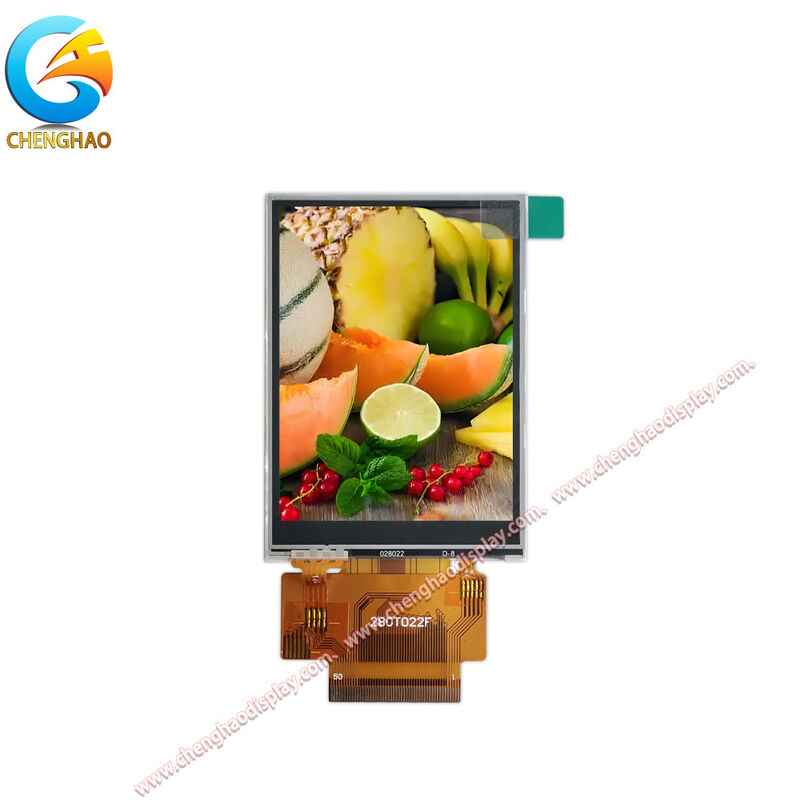

2.8 اینچ 240x320 IPS TFT LCD با لمس مقاوم و رابط های متعدد

توضیحات محصول:

CH280QV22F-T یک ماژول نمایشگر LCD TFT با کارایی بالا 2.8 اینچی است که توسط Chenghao Optoelectronic برای کاربردهای تعبیه شده متنوع طراحی شده است. این ماژول دارای رزولوشن QVGA با 240x320 پیکسل است که تصاویر 65K رنگی واضح و دقیقی را در یک ناحیه فعال فشرده 43.2 x 57.6 میلی‌متر ارائه می‌دهد. این ماژول با استفاده از فناوری IPS (In-Plane Switching) زوایای دید فوق‌العاده وسیعی از 80/80/80/80 (بالا/پایین/چپ/راست) را ارائه می‌دهد و کیفیت تصویر ثابتی را از زوایای مختلف تضمین می‌کند.

این ماژول یک پنل لمسی مقاومتی را با رابط USB ادغام می‌کند و کنترل ورودی قابل اعتماد و دقیقی را ارائه می‌دهد. برای انعطاف‌پذیری بیشتر در طراحی، راه‌حل لمسی را می‌توان بر اساس نیازهای پروژه به صورت اختیاری به لمس خازنی ارتقا داد یا به طور کامل حذف کرد. این نمایشگر دارای روشنایی بالایی به میزان 500 cd/m² است که قابلیت سفارشی‌سازی از 300 تا 1000 cd/m² را برای مطابقت با شرایط نوری مختلف دارد. این ماژول برای عملکرد قابل اعتماد در محدوده دمایی وسیعی از -20°C تا +70°C طراحی شده است و آن را برای محیط‌های صنعتی، خودرو و فضای باز مناسب می‌کند.

برای اطمینان از یکپارچه‌سازی بدون مشکل، CH280QV22F-T از پروتکل‌های رابط متعددی از جمله SPI، MCU (موازی) و RGB پشتیبانی می‌کند و گزینه‌های اتصال متنوعی را در اختیار توسعه‌دهندگان قرار می‌دهد. ابعاد فیزیکی فشرده 50.0 x 69.2 x 3.4 میلی‌متر و یک کانکتور FPC 50 پین، نصب آسان را در طرح‌های محدود به فضا تسهیل می‌کند.

ویژگی‌ها:

• تجربه دید برتر IPS:با زوایای دید متقارن 80 درجه در تمام جهات، پنل IPS تغییر رنگ و از دست رفتن کنتراست را به حداقل می‌رساند و آن را برای کاربردهایی که چندین کاربر صفحه را از زوایای مختلف مشاهده می‌کنند، ایده‌آل می‌کند.

• سازگاری با چند رابط: مهندسان می‌توانند از بین رابط‌های SPI، MCU یا RGB برای مطابقت با معماری سیستم خود انتخاب کنند. این انعطاف‌پذیری طراحی سخت‌افزار را ساده می‌کند و نیاز به ICهای پل خارجی یا تبدیل سیگنال پیچیده را کاهش می‌دهد.

• تحمل محیطی قوی: این ماژول که برای شرایط چالش‌برانگیز طراحی شده است، از -20°C تا +70°C کار می‌کند و از -30°C تا +80°C ذخیره می‌شود. این استحکام عملکرد پایدار را در پنل‌های کنترل صنعتی، داشبوردهای خودرو و تجهیزات نظارت پزشکی تضمین می‌کند.

• روشنایی و لمس قابل تنظیم: روشنایی استاندارد 500 cd/m² را می‌توان از 300 تا 1000 cd/m² تنظیم کرد تا خوانایی در نور خورشید یا صرفه‌جویی در مصرف انرژی حاصل شود. علاوه بر این، لمس مقاومتی استاندارد را می‌توان با لمس خازنی یا بدون لمس جایگزین کرد و امکان هم‌ترازی دقیق با نیازهای تعامل کاربر و اهداف هزینه را فراهم کرد.

پارامترهای فنی:

سفارشی‌سازی:

Chenghao Optoelectronic خدمات سفارشی‌سازی گسترده‌ای را برای ماژول CH280QV22F-T ارائه می‌دهد و به شما امکان می‌دهد آن را کاملاً با نیازهای خاص برنامه خود تنظیم کنید. فرآیند سفارشی‌سازی ما مشارکتی است و جنبه‌های کلیدی زیر را پوشش می‌دهد:

1) سفارشی‌سازی FPC و کانکتور: ما می‌توانیم شکل، طول، ساختار و تعداد پین‌های مدار چاپی انعطاف‌پذیر (FPC) (از 50 پین استاندارد) را برای مطابقت با طرح PCB و طراحی محفظه منحصربه‌فرد شما تغییر دهیم، مونتاژ را ساده کرده و قابلیت اطمینان را بهبود بخشیم.

2) گزینه‌های رابط نمایشگر: فراتر از پشتیبانی استاندارد SPI، MCU و RGB، ما می‌توانیم رابط‌های دیگری مانند MIPI، LVDS، EDP یا HDMI را در صورت درخواست ادغام کنیم و از سازگاری با پردازنده میزبان یا سیستم-روی-تراشه شما اطمینان حاصل کنیم.

3) تنظیم روشنایی نور پس‌زمینه: روشنایی نور پس‌زمینه LED را در هر جایی از 300 cd/m² تا 1000 cd/m² تنظیم کنید (با گزینه‌هایی تا 1500 cd/m² برای نیازهای خاص) تا دید بهینه را در محیط‌هایی از تنظیمات داخلی کم نور تا نور مستقیم خورشید به دست آورید.

4) محدوده دمایی گسترده: دمای عملیاتی را می‌توان برای محدوده‌های وسیع‌تر یا تخصصی‌تر، مانند -45°C تا +90°C برای کاربردهای محیطی شدید، سفارشی کرد و از پایداری عملکرد در سخت‌ترین شرایط اطمینان حاصل کرد.

5) شیشه پوششی و بهبود نوری: شکل، ضخامت، پوشش‌های ضد تابش (AG) یا ضد انعکاس (AR) شیشه پوششی را سفارشی کنید و چاپ سیلک اسکرین (به عنوان مثال، آرم‌ها، حاشیه‌ها) را برای اهداف عملکردی و زیبایی‌شناختی اضافه کنید.

6) انتخاب پنل لمسی: از بین لمس مقاومتی (استاندارد)، لمس خازنی تصویری برای حرکات چند لمسی انتخاب کنید، یا بر اساس نیازهای برنامه خود، پنل لمسی را انتخاب نکنید.

7) محافظ EMI/EMC: محافظ تداخل الکترومغناطیسی را ادغام کنید تا استانداردهای نظارتی سختگیرانه را برآورده کنید و از عملکرد پایدار در محیط‌های پر سر و صدا الکتریکی اطمینان حاصل کنید.

تیم مهندسی ما از مفهوم تا تولید از نزدیک با شما همکاری می‌کند، نمونه‌های اولیه را برای اعتبارسنجی ارائه می‌دهد و اطمینان حاصل می‌کند که ماژول سفارشی تمام مشخصات فنی و کیفی شما را برآورده می‌کند.

پشتیبانی و خدمات:

انتخاب CH280QV22F-T به شما امکان دسترسی به پشتیبانی فنی جامع و خدمات مشتری از Chenghao Optoelectronics را می‌دهد، سیستمی که برای اطمینان از موفقیت پروژه شما از توسعه تا تولید انبوه طراحی شده است.

مستندات فنی: تعاریف پین و مشخصات زمان‌بندی رابط را برای ساده‌سازی فرآیند طراحی خود دریافت کنید.

پشتیبانی طراحی و یکپارچه‌سازی: مهندسان برنامه‌های کاربردی با تجربه ما در مورد طراحی شماتیک، طرح‌بندی PCB و یکپارچه‌سازی نرم‌افزار درایور برای پلتفرم‌های مختلف MCU راهنمایی ارائه می‌دهند.

ارائه نمونه: ما واحدهای نمونه استاندارد یا سفارشی CH280QV22F-T را برای استفاده شما در طول مراحل نمونه‌سازی و ارزیابی ارائه می‌دهیم تا عملکرد و سازگاری را قبل از سفارش انبوه تأیید کنید.

تولید قابل اعتماد و تضمین کیفیت: همه ماژول‌ها تحت آزمایش‌های دقیقی از جمله تأیید الکتریکی، بازرسی بصری و آزمایش‌های پیری قرار می‌گیرند. ما به رویه‌های کنترل کیفیت سختگیرانه پایبند هستیم تا اطمینان حاصل کنیم که هر واحد استانداردهای بالای قابلیت اطمینان و دوام ما را برآورده می‌کند.

سفارش و تدارکات انعطاف‌پذیر: ما از حجم سفارش‌های مختلف، از دسته‌های کوچک برای تحقیق و توسعه تا تولید در مقیاس بزرگ پشتیبانی می‌کنیم. زنجیره تامین و شرکای لجستیک کارآمد ما تحویل قابل اعتماد و به موقع در سراسر جهان را تضمین می‌کنند.

خدمات پس از فروش و گارانتی: ما پشتیبانی گارانتی را برای محصولات استاندارد ارائه می‌دهیم. تیم پشتیبانی اختصاصی ما آماده است تا در طول چرخه عمر محصول به شما در مورد هرگونه مشکل فنی یا سوالی که ممکن است داشته باشید کمک کند.

سوالات متداول:

س1: شماره مدل صفحه نمایش لمسی خازنی LCD TFT چیست؟

ج1: شماره مدل CH280QV22F-T است.

س2: این صفحه لمسی چه گواهینامه‌هایی دارد؟

ج2: دارای گواهینامه‌های CE، RoHS و FCC است.

س3: آیا برای این محصول حداقل مقدار سفارش مورد نیاز است؟

ج3: خیر، برای این محصول حداقل مقدار سفارش (No MOQ) وجود ندارد.

س4: محصول چگونه بسته‌بندی می‌شود تا ایمنی در هنگام حمل و نقل تضمین شود؟

ج4: همه محصولات با خیال راحت بسته‌بندی می‌شوند. اندازه‌های کوچک با استفاده از سینی به اضافه کارتن بسته‌بندی می‌شوند، در حالی که اندازه‌های بزرگتر از اسلات فوم به اضافه کارتن استفاده می‌کنند. بسته‌بندی را می‌توان با توجه به نیاز مشتری نیز سفارشی کرد.

س5: زمان تحویل معمول برای سفارشات چقدر است؟

ج5: زمان تحویل معمولاً بین 3 تا 7 روز است.

س6: چه شرایط پرداختی پذیرفته می‌شود؟

ج6: پرداخت را می‌توان از طریق TT (انتقال تلگرافی) یا سایر روش‌های توافق شده انجام داد.

س7: ظرفیت عرضه ماهانه برای این صفحه لمسی چقدر است؟

ج7: Chenghao Optoelectronic می‌تواند تا 20,000,000 قطعه در ماه عرضه کند.
