توضیحات محصول:

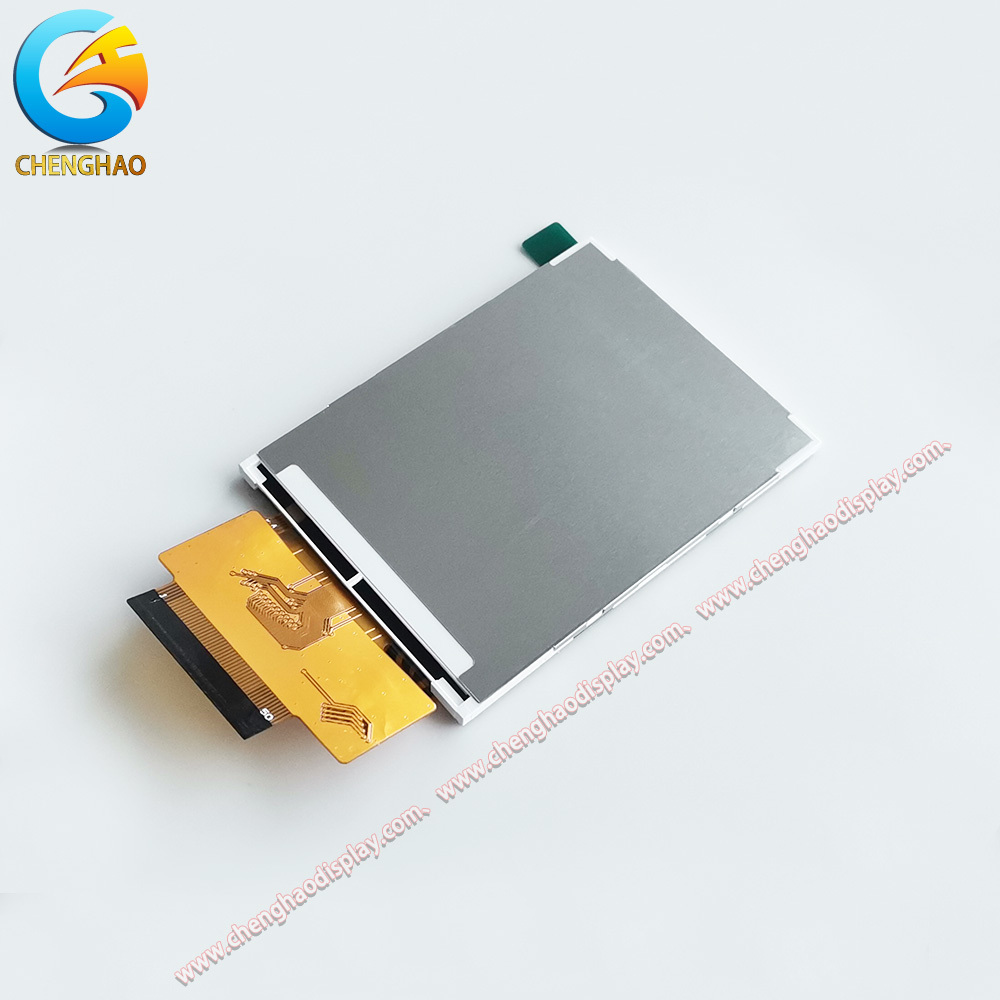

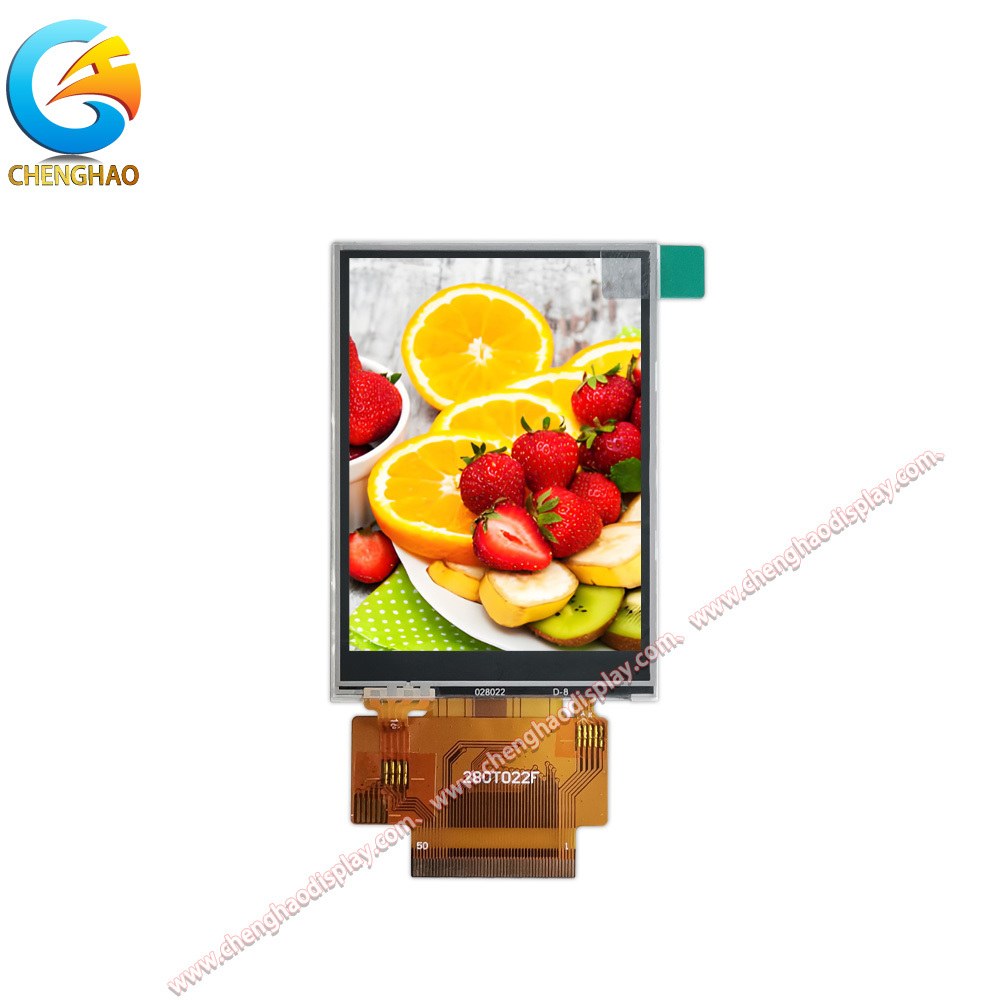

| CH280QV22F-T یک ماژول نمایشگر LCD TFT با فرمت عمودی 2.8 اینچی ممتاز است که توسط Chenghao Optoelectronic طراحی شده است. این ماژول دارای وضوح QVGA با 240 x 320 پیکسل است که تصاویر واضح و دقیقی را ارائه می دهد. این ماژول شامل یک پنل IPS (In-Plane Switching) است که ثبات رنگی برجسته و زاویه دید وسیع 80/80/80/80 (بالا/پایین/چپ/راست) را با حداقل تغییر رنگ تضمین می کند و آن را برای کاربردهایی که از موقعیت های مختلف مشاهده می شوند، مناسب می سازد. |
|
 |
|
|

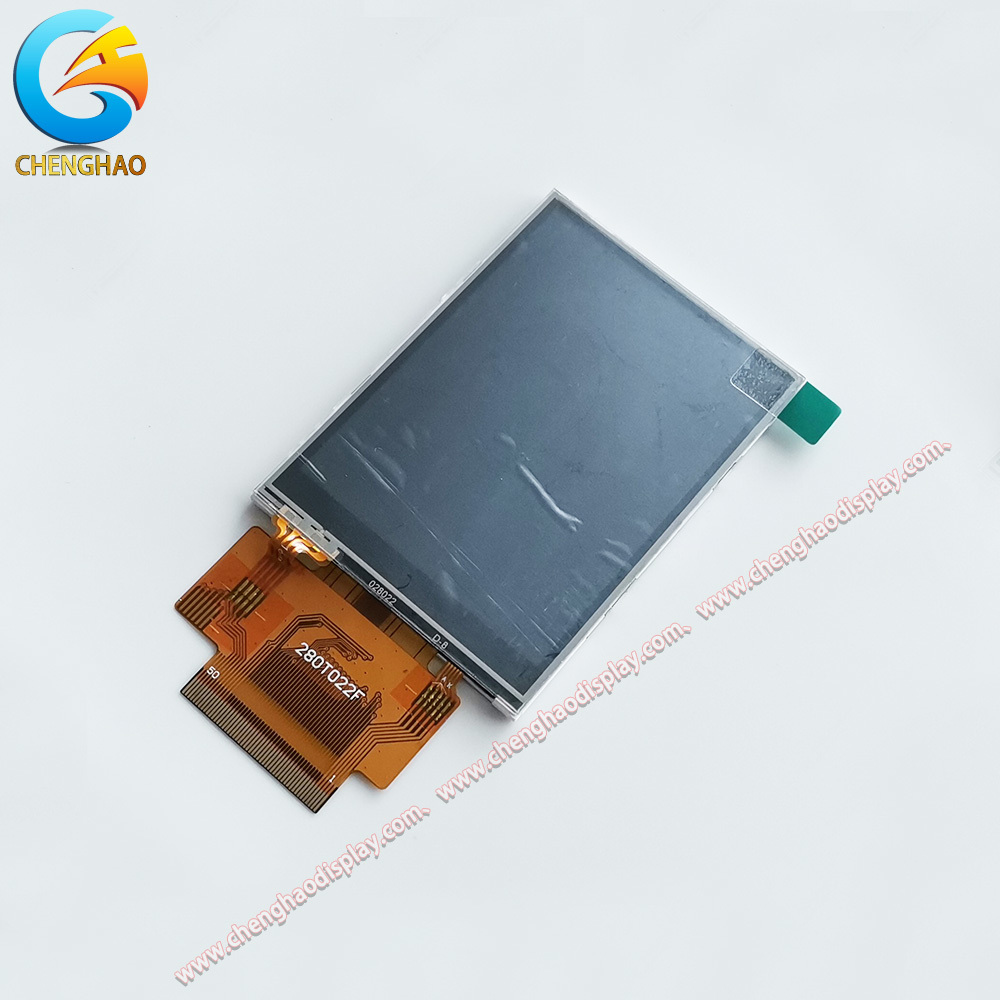

این ماژول با یک صفحه لمسی مقاومتی (RTP) یکپارچه شده است که از طریق رابط USB قابل دسترسی است و ورودی نشانگر قابل اعتمادی را ارائه می دهد. این ماژول انعطاف پذیری رابط قابل توجهی را ارائه می دهد و با رابط های SPI، MCU و RGB از طریق کانکتور FPC 50 پین خود سازگار است و امکان ادغام آسان در معماری های مختلف سیستم را فراهم می کند. این ماژول برای دوام ساخته شده است و به طور قابل اعتماد در محدوده دمایی گسترده -20 درجه سانتیگراد تا +70 درجه سانتیگراد کار می کند. با ابعاد جمع و جور 50.0 میلی متر x 69.2 میلی متر x 3.4 میلی متر و نور پس زمینه روشن 500 cd/m² (قابل تنظیم)، CH280QV22F-T یک راه حل ایده آل برای HMIs صنعتی، دستگاه های قابل حمل، ابزار دقیق و سیستم های تعبیه شده مختلف است که به یک نمایشگر قوی و با کارایی بالا نیاز دارند. |
ویژگی ها:
- نمایشگر IPS با کارایی بالا:فناوری IPS، بازتولید رنگ برتر و زاویه دید ثابت 80 درجه را از همه طرف تضمین می کند، که باعث از بین رفتن وارونگی رنگ رایج در پنل های TN استاندارد می شود و خوانایی بهینه را در سناریوهای مشاهده چند کاربره یا خارج از محور تضمین می کند.
- تحمل محیطی قوی:این ماژول که برای شرایط چالش برانگیز طراحی شده است، عملکرد پایداری را در محدوده دمایی وسیع -20 درجه سانتیگراد تا +70 درجه سانتیگراد حفظ می کند و آن را برای کاربردهای صنعتی داخلی و خارجی که نوسانات دما در آن رایج است، مناسب می سازد.
- ادغام سیستم همه کاره:با سازگاری ذاتی برای رابط های SPI، MCU و RGB بر روی یک FPC 50 پین، انعطاف پذیری بی نظیری را برای طراحان ارائه می دهد.
- عملکرد نوری متعادل:این ماژول تعادل عالی بین روشنایی بالا 500 cd/m² (با محدوده قابل تنظیم تا 1000 cd/m²)، نسبت کنتراست 800:1 و پشتیبانی از 65 هزار رنگ ایجاد می کند.
- طراحی مدولار با گزینه لمسی:این ماژول به عنوان یک راه حل کامل TFT + لمسی مقاومتی ارائه می شود که زنجیره تامین و فرآیند مونتاژ را ساده می کند. به طور انتقادی، صفحه لمسی قابل تنظیم است و به مشتریان اجازه می دهد بر اساس الزامات پروژه خاص و اهداف هزینه، لمس خازنی یا بدون لمس را انتخاب کنند.
پارامترهای فنی:
| رنگ |
65K |
| تعداد پین های FPC |
50 پین |
| حالت نمایش |
IPS / Transmissive / Normally Black |
| دمای ذخیره سازی |
-30 ~ +80 ℃ |
| اندازه ناحیه فعال |
43.2 * 57.6 میلی متر |
| اندازه صفحه نمایش |
2.8 اینچ |
| رابط لمسی |
USB |
| روشنایی صفحه نمایش |
500 Cd/m² |
| نوع لمس |
لمس مقاومتی |
| رابط LCD |
SPI, MCU, RGB |
سفارشی سازی:
در Chenghao Optoelectronic، ما درک می کنیم که محصولات استاندارد ممکن است با هر برنامه منحصر به فردی مطابقت نداشته باشند. CH280QV22F-T به عنوان یک پلت فرم پایه عالی برای سفارشی سازی گسترده برای پاسخگویی به مشخصات دقیق شما عمل می کند. فرآیند سفارشی سازی مشارکتی ما با یک مشاوره دقیق برای درک نیازهای شما آغاز می شود.
ما خدمات اصلاح جامع را ارائه می دهیم: FPC (مدار چاپی انعطاف پذیر) را می توان به طور کامل در شکل، طول، انباشته شدن و تعداد پین ها متناسب با طرح مکانیکی دستگاه شما تنظیم کرد. برای رابط نمایشگر، فراتر از گزینه های استاندارد، می توانیم موارد دیگری مانند MIPI، LVDS یا EDP را برای مطابقت با خروجی برد اصلی شما ادغام کنیم. روشنایی نور پس زمینه بسیار قابل تنظیم است و از 300 تا 1000 cd/m² استاندارد متغیر است، با قابلیت دستیابی به 2800 cd/m² برای کاربردهای قابل خواندن در نور خورشید. محدوده دمای عملیاتی را می توان تنظیم کرد، با ارائه های استاندارد بین -10~+60 درجه سانتیگراد یا محدوده های گسترده از -45~+90 درجه سانتیگراد برای محیط های شدید.
علاوه بر این، ما سفارشی سازی شیشه پوششی (شکل، ضخامت، دهانه ها، چاپ سیلک)، راه حل های لمسی جایگزین (تغییر از مقاومتی به خازنی) و درمان های اضافی مانند پوشش های ضد تابش خیره کننده و محافظ EMI را ارائه می دهیم. هدف ما این است که CH280QV22F-T را به راه حل نمایشگر عالی شما تبدیل کنیم.
سوالات متداول:
س1: این صفحه نمایش لمسی خازنی TFT LCD از چه برند و مدلی است؟
ج1: این محصول از Chenghao Optoelectronic است و شماره مدل آن CH280QV22F-T است.
س2: آیا این صفحه لمسی دارای گواهینامه است؟
ج2: بله، صفحه لمسی CH280QV22F-T دارای گواهینامه های CE، RoHS و FCC است.
س3: آیا حداقل مقدار سفارش برای این محصول وجود دارد؟
ج3: خیر، هیچ حداقل مقدار سفارش (No MOQ) برای صفحه لمسی CH280QV22F-T وجود ندارد.
س4: محصول چگونه بسته بندی می شود تا از ایمنی در هنگام حمل و نقل اطمینان حاصل شود؟
ج4: همه محصولات با دقت بسته بندی می شوند تا ایمن بمانند. اندازه های کوچک با استفاده از سینی به اضافه کارتن بسته بندی می شوند، در حالی که اندازه های بزرگتر از اسلات فوم به اضافه کارتن استفاده می کنند. بسته بندی همچنین می تواند با توجه به نیاز مشتریان سفارشی شود.
س5: زمان تحویل و شرایط پرداخت معمول برای این محصول چقدر است؟
ج5: زمان تحویل معمولاً بین 3 تا 7 روز است. پرداخت را می توان از طریق TT یا سایر روش های توافق شده انجام داد.
س6: ظرفیت تامین صفحه لمسی CH280QV22F-T چقدر است؟
ج6: توانایی تامین ماهانه تا 20,000,000 قطعه است.
