توضیحات محصول:

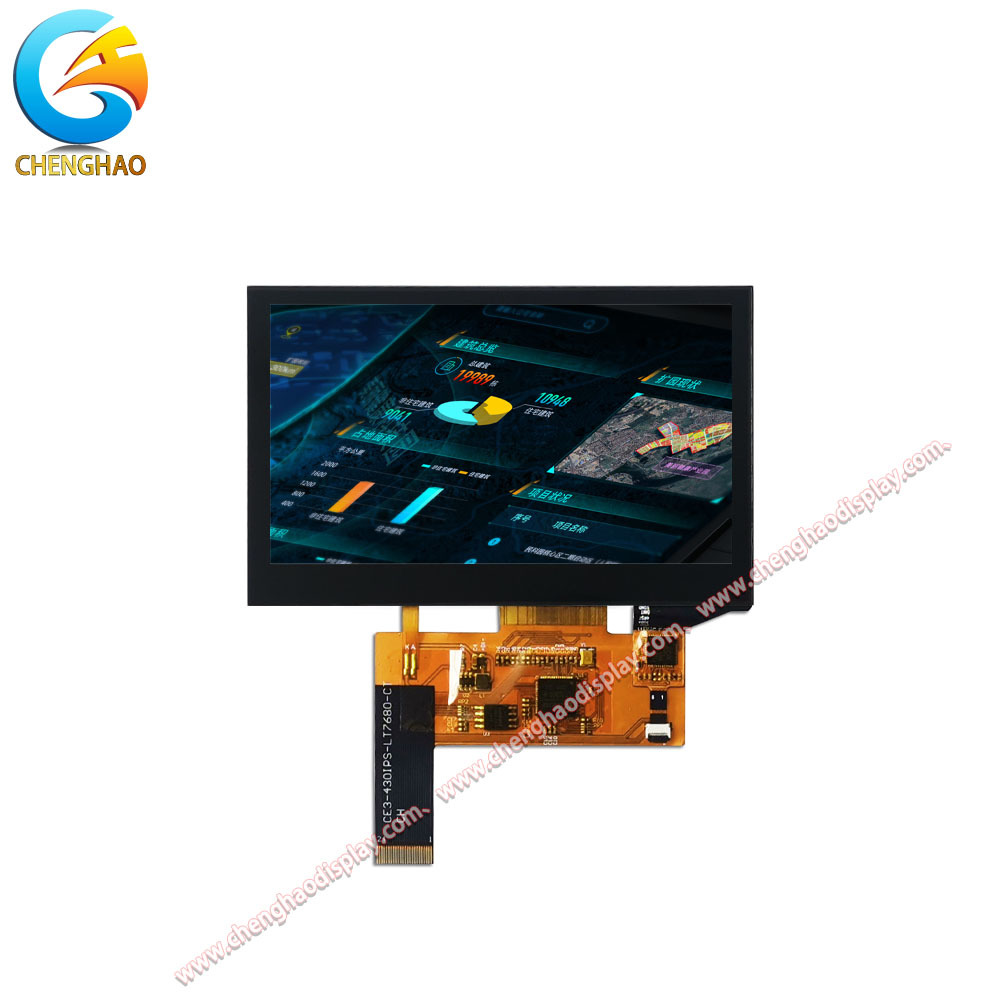

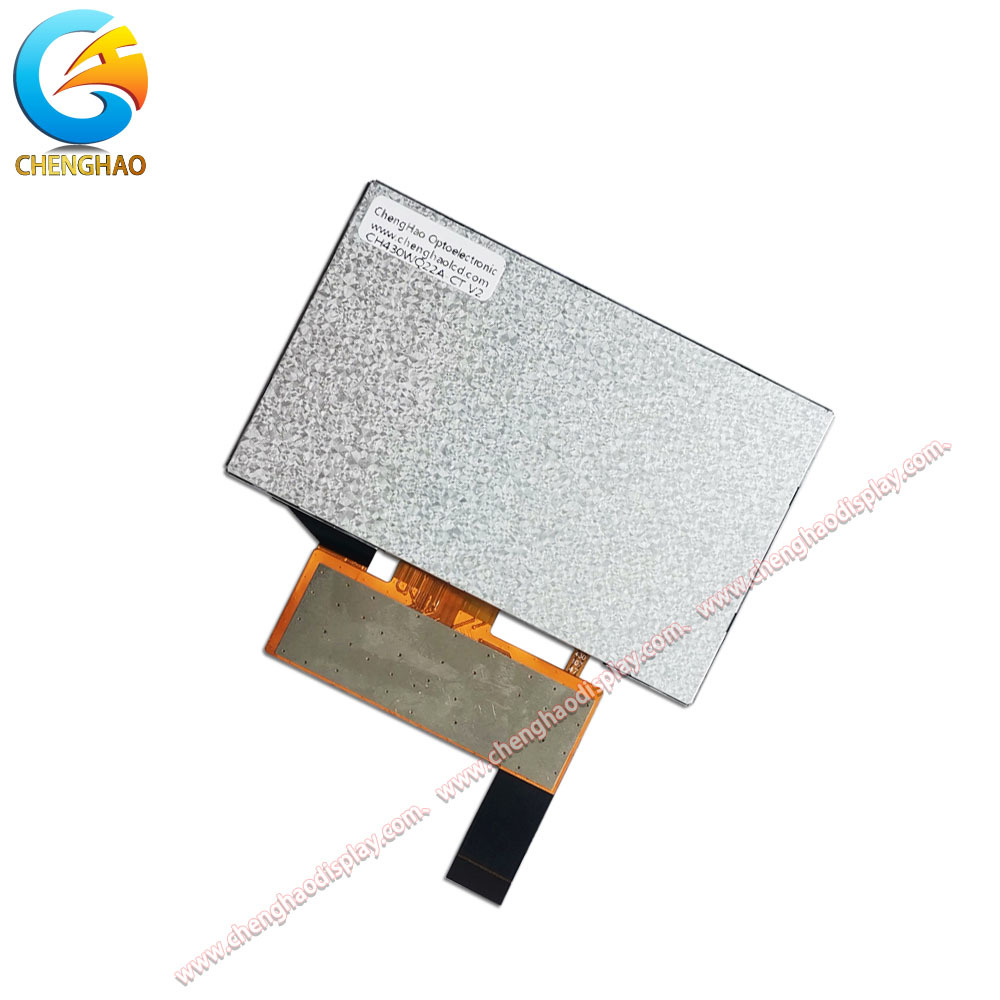

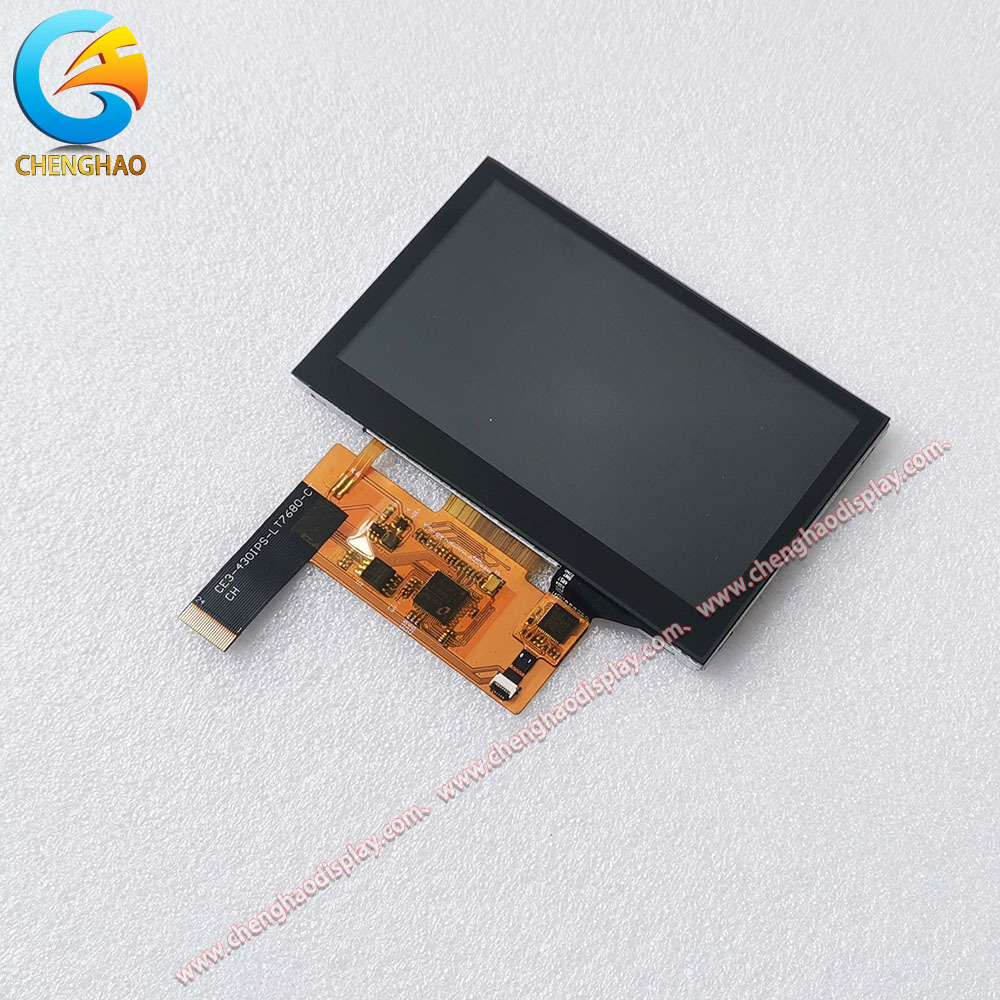

CH430WQ22A-CT یک ماژول صفحه نمایش LCD TFT 4.3 اینچی با لمسی ظرفیت است که برای طیف گسترده ای از کاربردهای صنعتی و مصرفی طراحی شده است.ماژول تصاویر واضح و متن روشن را ارائه می دهد، که آن را برای رابط های انسان-ماشین (HMI) ، دستگاه های قابل حمل و ابزار مناسب می کند.
| این ماژول از یک پنل IPS (In-Plane Switching) با حالت نمایش انتقال پذیر، معمولا سیاه استفاده می کند و زاویه های دید گسترده 80/80/80/80 (چپ / راست / بالا / پایین) را ارائه می دهد.این تضمین می کند رنگ و کنتراست سازگار حتی زمانی که از جهت شیب دیده می شود. با روشنایی معمولی 800 cd / m2 (قابل تنظیم از 300 تا 1500 cd / m2) ، صفحه نمایش تحت نور روشن محیط قابل خواندن باقی می ماند.7 میلیون رنگ (16M) و نسبت کنتراست 800:1، ارائه تصاویر پر جنب و جوش و به خوبی متمایز. |
|
 |
|
|
پانل لمسی ظرفیت ساز داخلی از یک رابط I2C برای پاسخ سریع و قابل اعتماد لمس استفاده می کند. برای ارتباطات صفحه نمایش، رابط پیش فرض SPI است.اما ماژول را می توان سفارشی کرد تا از MCU پشتیبانی کندمدار چاپی انعطاف پذیر (FPC) دارای 24 پین است که امکان ادغام آسان در طرح های مختلف سیستم را فراهم می کند.
محدوده دمای عملیاتی 20 ° C تا + 70 ° C و دمای ذخیره سازی 30 ° C تا + 80 ° C است که عملکرد قابل اعتماد را در محیط های چالش برانگیز تضمین می کند. ابعاد ماژول فشرده 105 است.5 میلی متر × 67.2 mm × 4.75 mm، با مساحت فعال 95.04 mm × 53.86 mm.
|
به طور خلاصه، CH430WQ22A-CT ترکیبی از یک صفحه نمایش IPS با روشنایی بالا، لمس ظرفیت پذیر و گزینه های رابط انعطاف پذیر است.این باعث می شود آن را یک انتخاب ایده آل برای برنامه های کاربردی است که نیاز به عملکرد قوی و سفارشی سازی.
ویژگی ها:
- صفحه نمایش IPS با روشنایی بالابا روشنایی معمولی 800 cd/m2 (و قابل تنظیم تا 1500 cd/m2) ، این ماژول قابلیت خواندن عالی را در فضای باز ارائه می دهد.تکنولوژی IPS رنگ های سازگار و زاویه های دید گسترده 80°/80°/80°/80° را فراهم می کند، اطمینان حاصل شود که محتوای تقریبا از هر جهت بدون تغییر رنگ قابل مشاهده است؛
- لمس ظرفیتی با رابط I2Cپانل لمسی ظرفیت ساز یکپارچه عملکرد صاف و چند لمسی را فراهم می کند.ارتباطات I2C ادغام را ساده می کند و تعداد GPIO های مورد نیاز را در مقایسه با راه حل های لمسی مقاوم کاهش می دهد;
- گزینه های رابط انعطاف پذیردر حالی که رابط نمایش پیش فرض SPI است، ماژول را می توان برای پشتیبانی از MCU، RGB، LVDS، HDMI و سایر رابط های استاندارد سفارشی کرد.این قابلیت سازگاری به طراحان اجازه می دهد تا ماژول را با طیف گسترده ای از پردازنده های میزبان و معماری های سیستم مطابقت دهند;
- طراحی مکانیکی فشرده و محکماندازه ماژول تنها 105.5 mm × 67.2 mm × 4.75 mm است که آن را برای کاربردهای محدود فضا مناسب می کند.محدوده دمای عملیاتی آن (~20 °C تا +70 °C) و محدوده ذخیره سازی (~30 °C تا +80 °C) عملکرد قابل اعتماد را در محیط های صنعتی و خودرو تضمین می کند;
- قابلیت سفارشی سازی گستردهعلاوه بر مشخصات استاندارد، مشتریان می توانند شکل FPC / تعداد پین را تغییر دهند، فناوری های لمسی جایگزین (مقاومت یا بدون لمس) را انتخاب کنند، روشنایی را تنظیم کنند، دمای کار را افزایش دهند،اضافه کردن درمان های ضد درخششاین باعث می شود CH430WQ22A-CT یک پلت فرم متنوع برای پروژه های سفارشی باشد.
پارامترهای فنی:
| نوع ماژول |
4.3" TFT+CTP |
| اندازه صفحه نمایش |
4.3 اينچ |
| نوع LCD |
5.0" TFT |
| قطعنامه |
800x480 نقطه |
| جهت مشاهده |
80/80/80/80 |
| رابط لمسی |
IIC |
| رابط LCD |
SPI |
| دمای کار |
-20 ~ +70 °C |
| حالت نمایش |
IPS/Transmissive/معمولا سیاه |
| نوع لمس |
لمس ظرفیت |
سفارشی سازی:
به عنوان یک تولید کننده حرفه ای ماژول TFT LCD، Chenghao Optoelectronic گزینه های سفارشی سازی گسترده ای را برای CH430WQ22A-CT برای پاسخگویی به نیازهای کاربردی خاص ارائه می دهد.فرآیند سفارشی سازی معمولا شامل مراحل زیر است:
(1) تجزیه و تحلیل الزامات ️ تیم مهندسی ما با مشتری کار می کند تا محیط برنامه، ترجیحات رابط، محدودیت های مکانیکی و اهداف عملکرد را درک کند.
(2) سفارشی سازی FPC مدار چاپی انعطاف پذیر را می توان در شکل، ساختار و تعداد پین (پیش فرض 24 پین) سفارشی کرد.این تضمین مسیر بهینه و سازگاری با طرح PCB مشتری.
(3) انتخاب رابط صفحه نمایش در حالی که ماژول استاندارد از یک رابط SPI استفاده می کند، ما می توانیم طراحی را برای پشتیبانی از MCU، RGB، LVDS، MIPI، EDP، HDMI یا ترکیبی از رابط های متعدد سازگار کنیم.این انعطاف پذیری اجازه می دهد تا ماژول به طور مستقیم به سیستم میزبان بدون تبدیل کننده های اضافی متصل شود.
(4) تنظیم درخشش نور نور پیش فرض 800 cd/m2 است، اما ما می توانیم ماژول هایی را با روشنایی بین 300 cd/m2 تا 1500 cd/m2 (و تا 2800 cd/m2 برای برخی مدل ها) ارائه دهیم.این امر برای کاربردهای بیرونی یا روشنایی محیط بسیار مهم است.
(5) گسترش دمای کار ️ محدوده کار استاندارد 20 °C تا +70 °C است. نسخه های سفارشی می توانند برای 10 °C تا +60 °C طراحی شوند یا به 45 °C تا +90 °C گسترش یابند، مناسب برای خودرو،صنعتییا استفاده در فضای باز.
(6) سفارشی سازی پوشش شیشه ای ️ شیشه پوشش می تواند در شکل، ضخامت، برش (برای دکمه ها، دوربین ها و غیره) ، چاپ صفحه ابریشم و درمان های سطحی (ضد درخشش، ضد اثر انگشت) تغییر کند.
(7) گزینه های پنل لمسی (Touch Panel Options): این ماژول دارای پنل لمسی ظرفیت (I2C interface) است. مشتریان می توانند بسته به هزینه و نیازهای برنامه، لمس مقاوم را انتخاب کنند یا نسخه بدون لمس را انتخاب کنند.
(8) بهبود نوری ️ پوشش های ضد درخشش (AG) می توانند برای کاهش بازتاب ها استفاده شوند.و محافظت از تداخل الکترومغناطیسی (EMI) می تواند برای بهبود یکپارچگی سیگنال در محیط های سر و صدا اضافه شود.
(9) نمونه اولیه و اعتبارسنجی یک بار مشخصات سفارشی سازی نهایی شد، نمونه های اولیه را برای آزمایش و تأیید تولید می کنیم. پس از تأیید مشتری، تولید انبوه آغاز می شود.
با استفاده از این قابلیت های سفارشی سازی، CH430WQ22A-CT می تواند به یک راه حل سفارشی تبدیل شود که به طور کامل با طراحی محصول مشتری مطابقت دارد.
پشتیبانی و خدمات:
Chenghao Optoelectronic پشتیبانی فنی جامع و خدمات پس از فروش را برای اطمینان از یکپارچه سازی موفقیت آمیز و قابلیت اطمینان طولانی مدت ماژول CH430WQ22A-CT ارائه می دهد.
پشتیبانی فنی
مشاوره قبل از فروش: مهندسان برنامه ما به مشتریان کمک می کنند تا رابط مناسب، روشنایی، محدوده دمایی و پیکربندی مکانیکی را بر اساس نیازهای پروژه خود انتخاب کنند.
راهنمای یکپارچه سازی ما صفحات داده های دقیق، نمودارهای پین-آوت، مشخصات زمان بندی رابط و نمونه کد برای سیستم عامل های رایج (به عنوان مثال Arduino، Raspberry Pi، STM32) را ارائه می دهیم.
کمک به طراحی سفارشی برای نسخه های سفارشی، ما با مشتریان در کل چرخه توسعه، از تعریف مشخصات تا تأیید نمونه اولیه همکاری می کنیم.
تضمین کیفیت
هر ماژول برای یکنواخت نمایش، حساسیت لمسی، عملکرد الکتریکی و دوام محیط زیست آزمایشات دقیق را انجام می دهد.
ما تضمین های استاندارد صنعت را ارائه می دهیم (معمولاً 12 تا 24 ماه) و می توانیم گزینه های ضمانت طولانی را برای برنامه های کاربردی با قابلیت اطمینان بالا ارائه دهیم.
تدارکات و زنجیره تامین
مقدار سفارش انعطاف پذیر از دسته های کوچک تا تولید انبوه.
حمل و نقل در سراسر جهان با بسته بندی مناسب ضد استاتیک و ضد ضربه.
برنامه های مدیریت موجودی برای تحویل درست در زمان.
خدمات پس از فروش
تیم خدمات مشتری اختصاصی برای ردیابی سفارشات، سوالات فنی و درخواست های تعویض.
خدمات تجزیه و تحلیل خرابی و تعمیرات ماژول هایی که تحت ضمانت قرار می گیرند.
بهبود مستمر محصول بر اساس بازخورد مشتری
با ارائه این خدمات پشتیبانی، هدف ما این است که CH430WQ22A-CT را نه تنها یک قطعه نمایشگر، بلکه یک راه حل کاملا پشتیبانی شده که توسعه و انتشار محصول شما را تسریع می کند.
سوالات متداول:
س1: ماژول نمایش LCD CH430WQ22A-CT Chenghao Optoelectronic دارای چه گواهینامه هایی است؟
A1: ماژول صفحه نمایش LCD CH430WQ22A-CT با گواهینامه CE، RoHS و FCC است، اطمینان از انطباق با استانداردهای بین المللی ایمنی و محیط زیست.
سوال2: حداقل مقدار سفارش برای ماژول نمایش LCD CH430WQ22A-CT چیست؟
A2: حداقل مقدار سفارش برای این محصول 100 عدد است.
سوال 3: ماژول صفحه نمایش LCD CH430WQ22A-CT برای ارسال چگونه بسته بندی می شود؟
A3: همه محصولات به طور ایمن بسته بندی می شوند تا امنیت در طول حمل و نقل را تضمین کنند. محصولات کوچک با استفاده از سینی و کارتون بسته بندی می شوند، در حالی که اندازه های بزرگتر با استفاده از فوم اسلات و کارتون بسته بندی می شوند.بسته بندی همچنین می تواند بر اساس نیازهای مشتریان سفارشی شود.
Q4: زمان تحویل معمول برای سفارش ماژول نمایش LCD CH430WQ22A-CT چیست؟
A4: زمان تحویل معمولا بین 3 تا 7 روز پس از تایید سفارش است.
س5: برای خرید ماژول صفحه نمایش LCD CH430WQ22A-CT چه شرایط پرداخت پذیرفته می شود؟
A5: شرایط پرداخت پذیرفته شده شامل TT (Transfer Telegraphic) و سایر روش های مورد توافق است.
