ماژول نمایشگر LCD TFT صنعتی 4.3 اینچی با رزولوشن 800×480 و زاویه دید 80 درجه

توضیحات محصول:

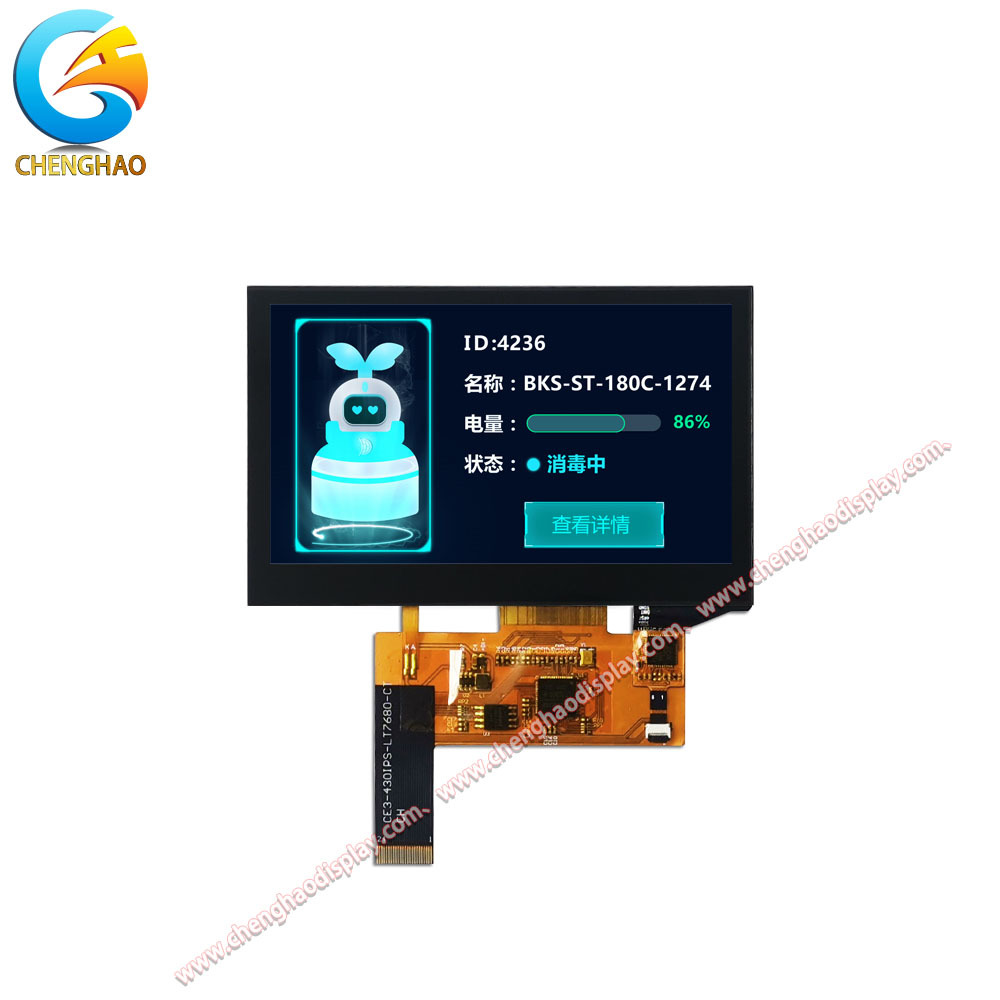

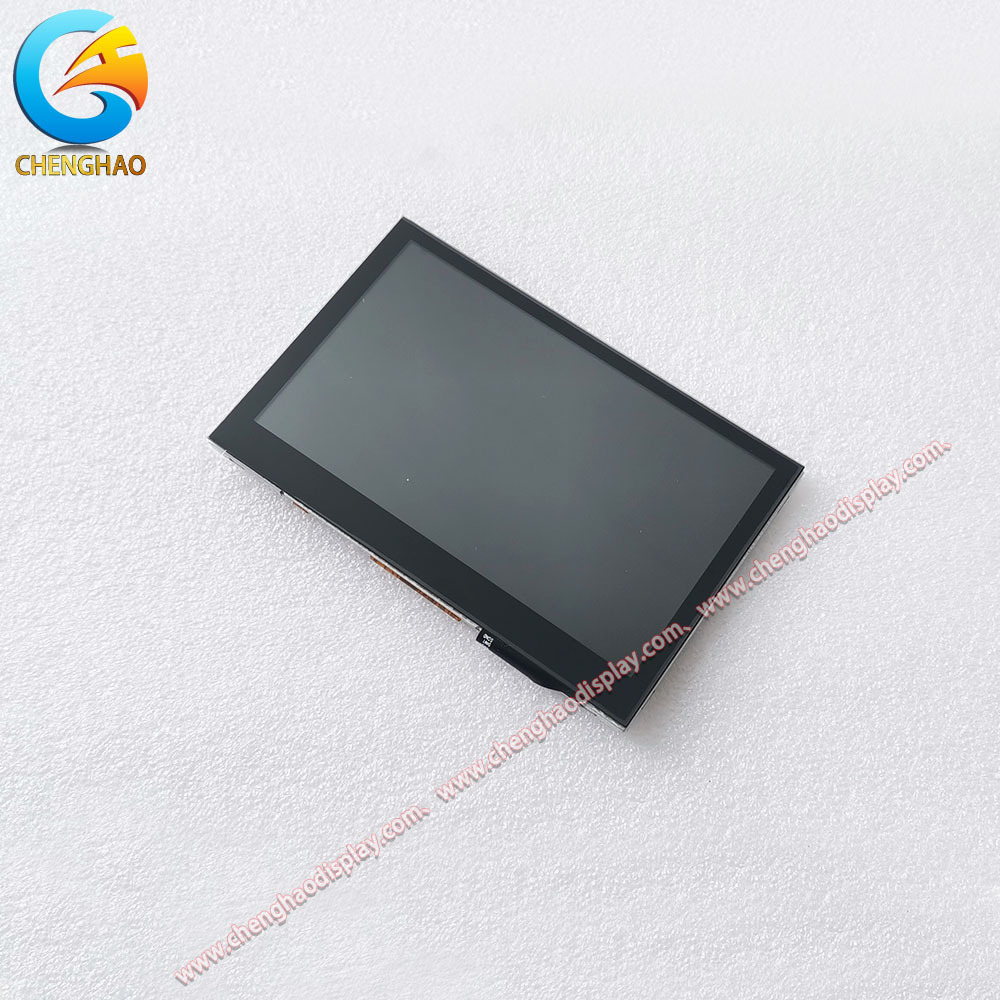

CH430WQ22A-CT یک ماژول صفحه نمایش LCD TFT 4.3 اینچی با عملکرد بالا است که با قابلیت لمسی ظرفیت آمیز ادغام شده است و برای کاربردهای صنعتی و حرفه ای طراحی شده است.با وضوح 800x480، این دستگاه تصاویر 16M رنگی را با نسبت کنتراست 800: 1 و روشنایی 800 cd / m2 بالا ارائه می دهد (حمایت از سفارشی سازی 300 ~ 1500 cd / m2 را پشتیبانی می کند).این ارائه می دهد 80/80/80/80 مشاهده همه زاویهاز هر جهت قابل مشاهده است.

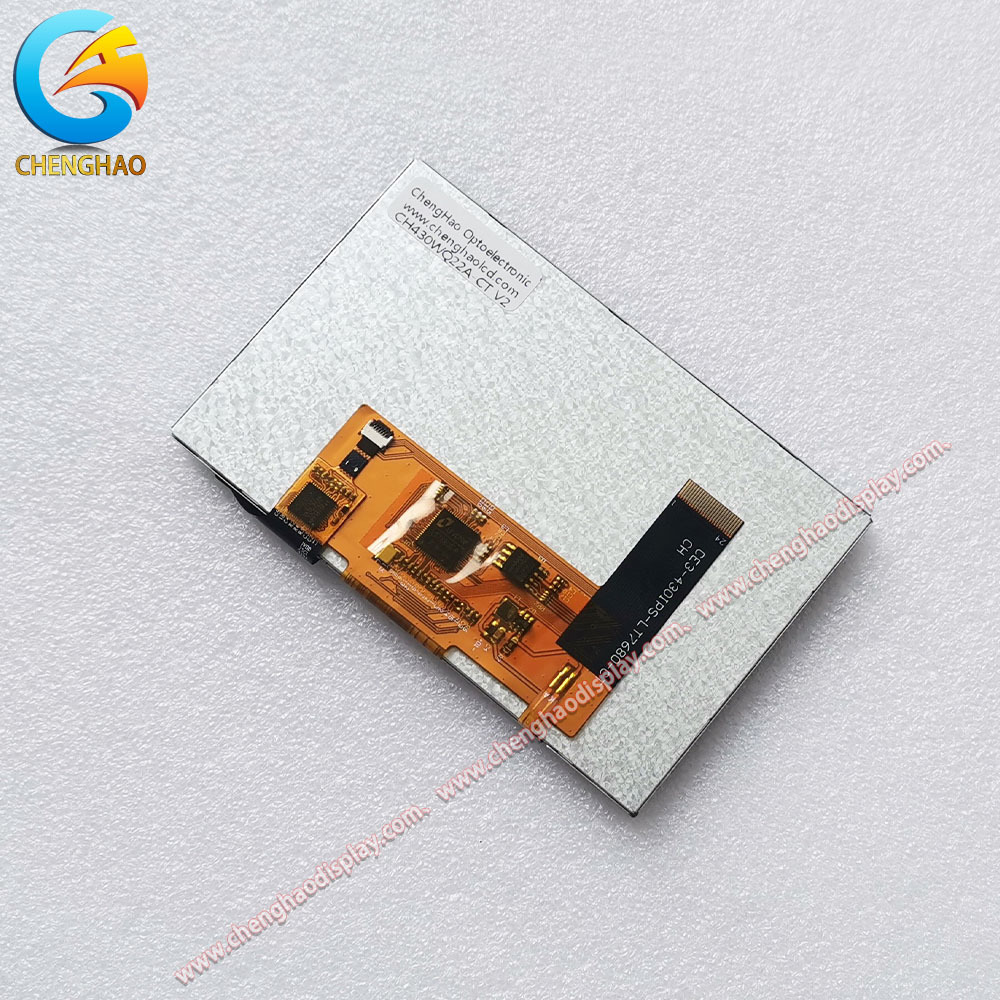

		این ماژول دارای یک رابط 24 پین FPC است که از SPI به عنوان استاندارد با گزینه های سفارشی از جمله MCU ، RGB ، LVDS و HDMI پشتیبانی می کند. ابعاد فشرده آن (105.5 اینچ)567.24.75 میلی متر) با یک منطقه فعال از 95.04 * 53.86 میلی متر آن را ایده آل برای دستگاه های فضای محدود. مجهز به رابط IIC لمسی ظرفیت (مقاومت یا غیر لمسی اختیاری) ،آن را به طور پایدار در محدوده دمای -20 ~ + 70 °C کار می کند، با دمای ذخیره سازی -30 ~ + 80 °C، مناسب برای محیط های صنعتی خشن.

ویژگی ها:

• پانل IPS زاویه دید فوق العاده گسترده
  صفحه نمایش IPS که به طور معمول سیاه است، نمایش 80 درجه را در تمام چهار جهت فراهم می کند.از بین بردن انحراف رنگ و اطمینان از دید مداوم برای عملیات صنعتی مشترک.

• روشنایی بالا و نور قابل تنظیم
  با روشنایی استاندارد 800 cd / m2 و 300 ~ 1500 cd / m2 محدوده سفارشی، ماژول حتی تحت نور محیط قوی، ایده آل برای سایت های صنعتی در فضای باز یا درخشش بالا، قابلیت خواندن واضح را حفظ می کند.

• سازگاری انعطاف پذیر رابط
  از SPI به عنوان پیش فرض پشتیبانی می کند ، با گزینه های قابل گسترش از جمله MCU ، RGB ، LVDS و HDMI. طراحی FPC 24 پین انتقال سیگنال پایدار را برای سیستم های کنترل صنعتی متنوع تضمین می کند.

• تحمل درجه حرارت گسترده
  دمای کار از -20°C تا 70°C و دمای ذخیره سازی از -30°C تا 80°C عملکرد قابل اعتماد را در محیط های شدید مانند نظارت در فضای باز و تجهیزات اتوماسیون صنعتی امکان پذیر می کند.

• گزینه های دو تاچ با پاسخ دقیق
  لمس ظرفیت (مواصفات IIC) به عنوان استاندارد، با لمس مقاوم یا گزینه های غیر لمس در دسترس، برای نیازهای عملیاتی مختلف مانند سناریوهای دستکش لمس در کارخانه ها.

پارامترهای فنی:

سفارشی سازی:

به عنوان یک ماژول نمایش صنعتی سفارشی، CH430WQ22A-CT خدمات سفارشی سازی جامع را برای پاسخگویی به نیازهای متنوع مشتری با گزینه های کلیدی زیر ارائه می دهد:

اول ، سفارشی سازی FPC: ما از طراحی شخصی شکل ، ساختار و تعداد پین FPC پشتیبانی می کنیم ، با توجه به فضای نصب خاص و نیازهای اتصال دستگاه های شما.

دوم، سفارشی سازی رابط: فراتر از رابط استاندارد SPI، ما سفارشی سازی یک نقطه ای از رابط های متعدد از جمله MCU، RGB، MIPI، LVDS، EDP و HDMI را ارائه می دهیم،تضمین یکپارچه سازی با سیستم های کنترل شما.

سوم، تنظیم روشنایی پس زمینه: روشنایی پیش فرض 800 cd / m2 را می توان در حدود 300 ~ 1500 cd / m2 تنظیم کرد و مدل های انتخابی می توانند تا 2800 cd / m2 برای سناریوهای روشنایی فوق العاده بالا به دست آورند.

چهارمین، گسترش محدوده دما: ما محدوده دما کاری سفارشی را از -10 ~ + 60 ° C تا -45 ~ + 90 ° C ارائه می دهیم،که ماژول را قادر می سازد در محیط های صنعتی خاص در برابر سرما و گرما مقاوم باشد.

پنجم، شخصی سازی پوشش شیشه ای: شکل پوشش شیشه ای، ضخامت، موقعیت باز شدن و چاپ صفحه ابریشم را با توجه به نیازهای ساختاری و نام تجاری دستگاه خود سفارشی کنید.

ششم، انتخاب راه حل لمس: بر اساس سناریوهای کاربرد خود بین لمس ظرفیت، لمس مقاوم یا نسخه های بدون لمس انتخاب کنید.

علاوه بر این، ما پوشش ضد درخشش و درمان ضد تداخل الکترومغناطیسی (EMI) را برای افزایش سازگاری ماژول با شرایط سخت کار ارائه می دهیم.

پشتیبانی و خدمات:

چنگائو اپتوالکترونیک متعهد به ارائه پشتیبانی و خدمات از انتهای به انتهای برای ماژول CH430WQ22A-CT است که تجربه یکپارچه سازی را برای مشتریان ما تضمین می کند.

اول، مشاوره فنی: تیم مهندسی حرفه ای ما مشاوره پیش فروش رایگان را ارائه می دهد، از جمله راهنمای انتخاب ماژول، تجزیه و تحلیل سازگاری رابط،و طراحی راه حل های سفارشی، تا به شما در بهینه سازی تطابق محصول کمک کند.

دوم، ارائه نمونه: ما نمونه های رایگان یا ارزان قیمت را برای آزمایش فراهم می کنیم، به شما اجازه می دهد تا عملکرد، سازگاری و دوام ماژول را در دستگاه های واقعی خود قبل از سفارش های انبوه بررسی کنید.

سوم، پشتیبانی سفارشی سازی: ما مدیران پروژه اختصاص داده شده را برای پیگیری درخواست های سفارشی سازی شما، از تایید طرح طراحی به تولید نمونه اولیه و آزمایش اختصاص می دهیم،اطمینان از تمام پارامترهای سفارشی با مشخصات شما مطابقت دارد.

چهارمین، تضمین کیفیت: همه ماژول ها قبل از تحویل از آزمایش های سختگیرانه پیری، آزمایش های چرخه دمایی و آزمایش های قابلیت اطمینان برخوردار هستند.ما تضمین کیفیت جامع و خدمات نگهداری پس از فروش به موقع ارائه می دهیم.

پنجم، پشتیبانی مستندات: ما صفحات داده های دقیق، دستورالعمل های کاربر، اسناد تعریف رابط و راهنمای توسعه راننده را برای تسهیل فرآیند ادغام و عیب یابی محصول شما ارائه می دهیم.

سوالات متداول:

سوال1: وضوح بومی CH430WQ22A-CT چیست؟

A: این یک وضوح بومی 800×480 پیکسل (WVGA) در جهت منظره دارد.

س2: آیا می توانم از این صفحه نمایش بدون صفحه لمسی استفاده کنم؟

ج: بله، پنل لمسی اختیاری است، می توانید آن را با لمسی ظرفیت، لمسی مقاوم یا بدون لمس سفارش دهید.

سوال 3: این ماژول از چه رابط هایی پشتیبانی می کند؟

A: نسخه استاندارد از SPI استفاده می کند، اما می توان آن را سفارشی کرد تا از MCU، RGB، LVDS، MIPI، eDP یا HDMI پشتیبانی کند.

سوال 4: آیا این صفحه نمایش برای استفاده در فضای باز مناسب است؟

A: با روشنایی تا 1500 cd / m2 (تخصیص پذیر) ، در محیط های روشن به ویژه با گزینه های ضد درخشش عملکرد خوبی دارد.

Q5: محدوده دمای عملیاتی چیست؟

A: محدوده استاندارد -20 °C تا +70 °C است؛ محدوده های گسترده ای تا -45 °C و تا +90 °C بر اساس درخواست در دسترس هستند.
