ماژول نمایشگر لمسی 24 پین، 4.3 اینچ IPS TFT LCD برای دمای گسترده

توضیحات محصول:

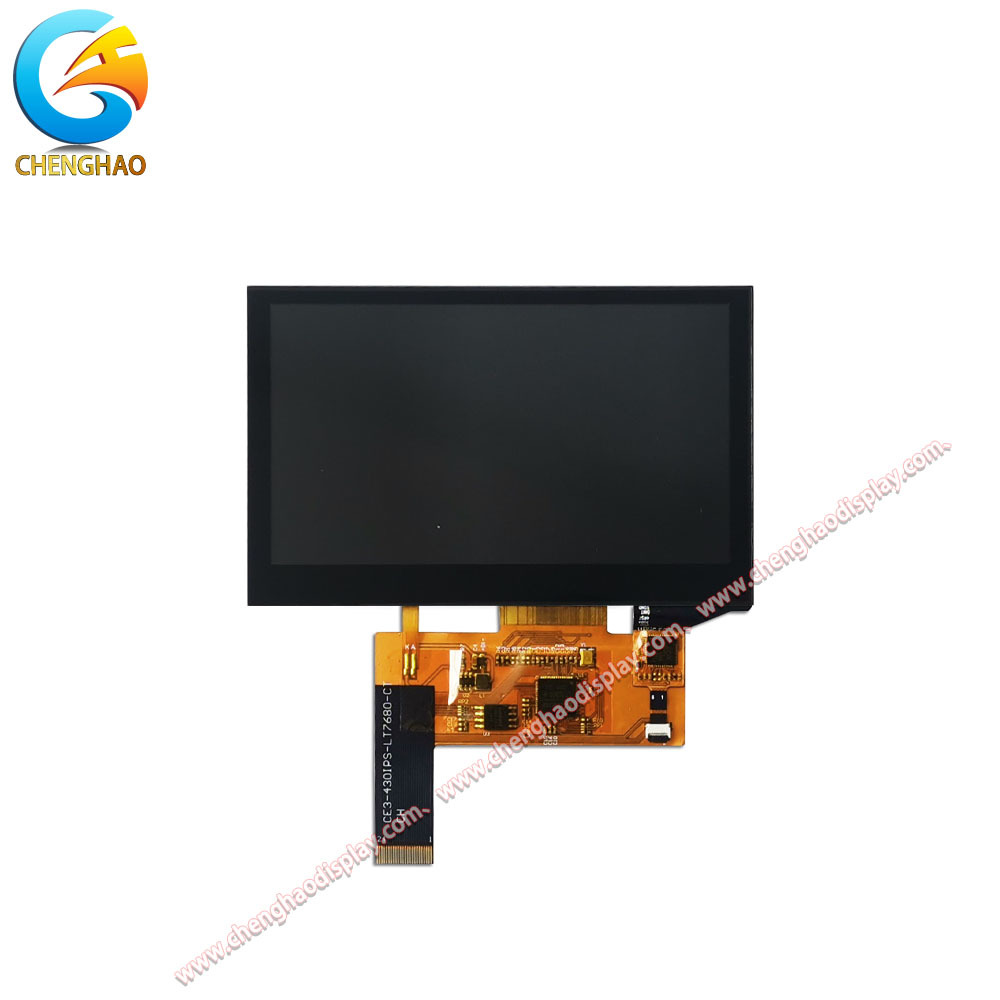

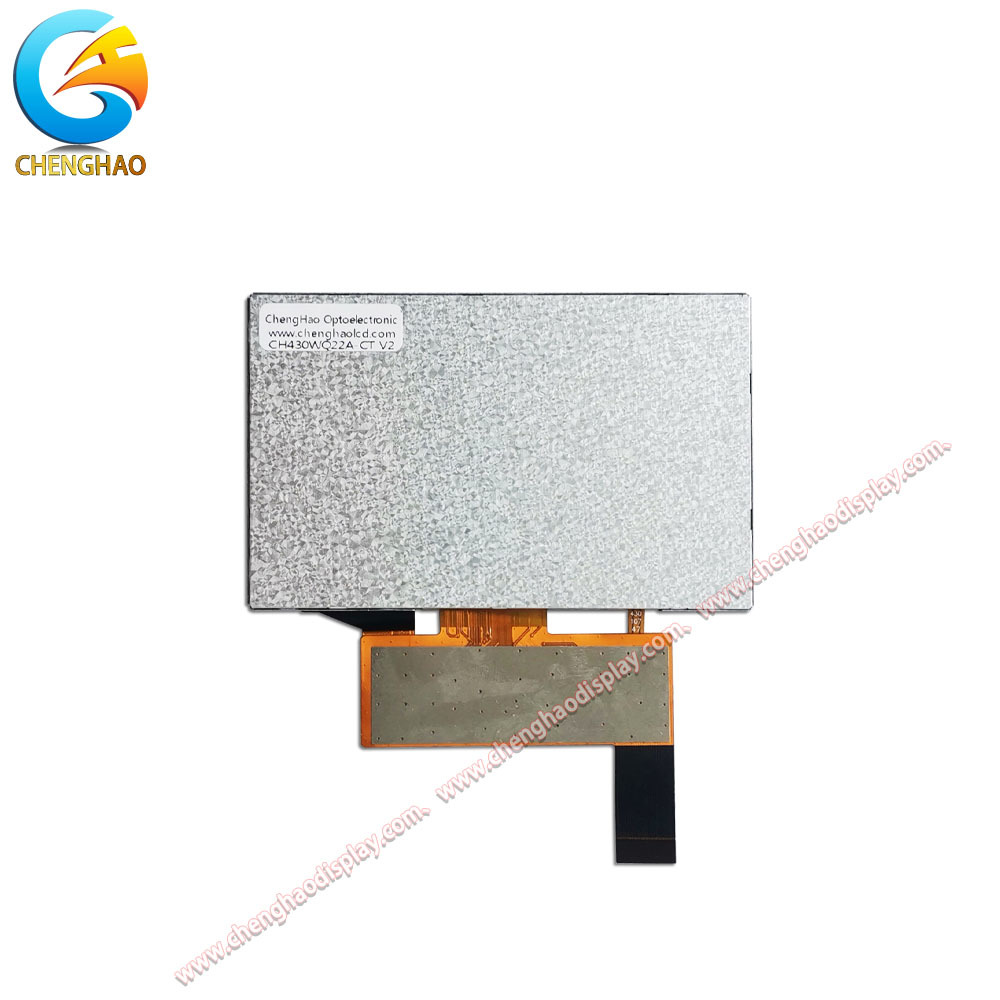

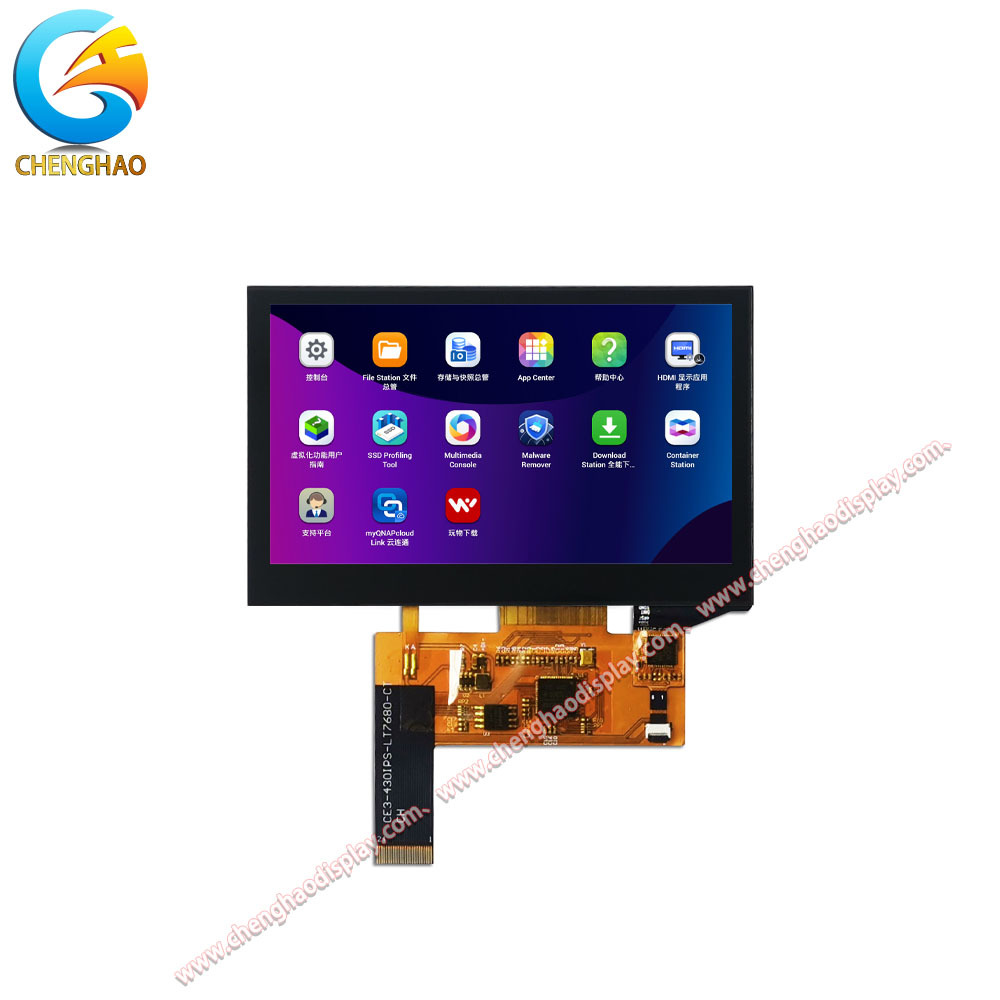

CH430WQ22A-CT یک ماژول LCD TFT با کارایی بالا 4.3 اینچی است که برای کاربردهای صنعتی، خودرویی و مصرفی طراحی شده است. این ماژول دارای یک پنل IPS با جهت‌گیری افقی و رزولوشن 800x480 است که تصاویر 16 میلیون رنگی زنده را ارائه می‌دهد. زوایای دید گسترده 80/80/80/80 کیفیت تصویر ثابت را از تقریباً هر جهتی تضمین می‌کند. فناوری لمسی خازنی یکپارچه (رابط IIC) یک تجربه کاربری روان و پاسخگو را ارائه می‌دهد. این ماژول که برای مقاومت در برابر محیط‌های چالش‌برانگیز ساخته شده است، با اطمینان از -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد کار می‌کند. برای یکپارچه‌سازی سیستم‌های متنوع، ماژول از یک FPC 24 پین استفاده می‌کند و در درجه اول از رابط SPI پشتیبانی می‌کند، با گزینه‌هایی برای MCU، RGB، LVDS و موارد دیگر پس از سفارشی‌سازی. ابعاد جمع و جور (105.5x67.2x4.75mm) و روشنایی بالا (800 cd/m² استاندارد) آن را به یک راه‌حل ایده‌آل برای کاربردهای با فضای محدود و دید بالا تبدیل کرده است.

ویژگی‌ها:

CH430WQ22A-CT خود را از طریق ترکیبی از مشخصات قوی و طراحی قابل تطبیق متمایز می‌کند:

• فاکتور فرم جمع و جور بهینه شده:با اندازه ماژول 105.5x67.2mm و پروفیل باریک 4.75mm، حداکثر مساحت نمایشگر (95.04x53.86mm ناحیه فعال) را در یک ردپای کمینه بهینه می‌کند، که برای دستگاه‌های قابل حمل و تعبیه‌شده عالی است.

• وضوح و عملکرد رنگ:رزولوشن 800x480 WVGA جزئیات کافی را برای رابط‌های پیچیده فراهم می‌کند، در حالی که عمق رنگ 16 میلیون و نسبت کنتراست 800:1 تصاویر غنی و واقعی را تضمین می‌کند.

• دید برتر:فناوری IPS رنگ و وضوح ثابت را در یک مخروط دید فوق‌العاده گسترده 80 درجه در همه جهات تضمین می‌کند. نور پس‌زمینه با روشنایی بالا 800 cd/m² (قابل تنظیم تا 1500 cd/m²) خوانایی را حتی در زیر نور مستقیم خورشید تضمین می‌کند.

• اتصال‌پذیری متنوع:در حالی که به طور پیش‌فرض با رابط SPI روی یک FPC 24 پین پیکربندی شده است، معماری آن از تطبیق آسان با پروتکل‌های MCU، RGB یا LVDS پشتیبانی می‌کند و انعطاف‌پذیری قابل توجهی را برای پلتفرم‌های سخت‌افزاری مختلف ارائه می‌دهد.

• مقاومت محیطی:برای قابلیت اطمینان مهندسی شده است، از محدوده دمای عملیاتی گسترده (-20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد) و شرایط ذخیره‌سازی تا -30 درجه سانتی‌گراد پشتیبانی می‌کند و آن را برای کاربردهای داخلی و خارجی مناسب می‌سازد.

• رابط لمسی مدرن:شامل یک پنل لمسی خازنی (PCAP) با ارتباط IIC یک راه‌حل بادوام و چند لمسی را ارائه می‌دهد که در برابر سایش سطح مقاوم است و عملکرد بهتری نسبت به صفحه‌نمایش‌های لمسی مقاومتی سنتی دارد.

پارامترهای فنی:

سفارشی‌سازی:

در Chenghao Optoelectronic، ما درک می‌کنیم که ماژول‌های استاندارد ممکن است با هر برنامه منحصربه‌فردی مطابقت نداشته باشند. CH430WQ22A-CT به عنوان یک پلتفرم عالی برای سفارشی‌سازی گسترده برای پاسخگویی به مشخصات دقیق شما عمل می‌کند. فرآیند سفارشی‌سازی انعطاف‌پذیر ما شامل موارد زیر است:

(1) رابط و تنظیم FPC:رابط بهینه (SPI، MCU، RGB، MIPI، LVDS، EDP، HDMI) را برای برد اصلی سیستم خود انتخاب کنید. ما می‌توانیم شکل، طول، سفتی و پین‌اوت FPC (فراتر از 24 پین استاندارد) را برای مطابقت با طراحی مکانیکی و نیازهای اتصال شما سفارشی کنیم.

(2) تنظیم نوری و محیطی:روشنایی نور پس‌زمینه را از یک محدوده استاندارد (300-1000 cd/m²) تا 2800 cd/m² برای خوانایی در نور خورشید تنظیم کنید. ما می‌توانیم پوشش‌های ضد تابش (AG) یا ضد انعکاس (AR) را اعمال کنیم. دمای عملیاتی را می‌توان برای محیط‌های تجاری (0~50 درجه سانتی‌گراد)، صنعتی (-20~70 درجه سانتی‌گراد) یا شدید (-45~90 درجه سانتی‌گراد) تنظیم کرد.

(3) اصلاحات مکانیکی و لمسی:شکل، ضخامت شیشه پوششی را سفارشی کنید و بازشوها یا چاپ سیلک‌اسکرین (لوگوها، آیکون‌ها) را اضافه کنید. شما می‌توانید راه‌حل‌های لمسی متفاوتی را انتخاب کنید: لمس خازنی را حفظ کنید، برای ورودی قلم به لمس مقاومتی تغییر دهید، یا یک نسخه فقط نمایشگر بدون پنل لمسی سفارش دهید.

(4) ویژگی‌های قابلیت اطمینان پیشرفته:برای اطمینان از عملکرد پایدار در محیط‌های پر سر و صدا الکتریکی، محافظ EMI یا اتصال تقویت‌شده را اضافه کنید.
تیم مهندسی ما از مفهوم تا تولید با شما همکاری می‌کند و اطمینان حاصل می‌کند که نوع سفارشی CH430WQ22A-CT شما یکپارچه ادغام می‌شود و با اطمینان عمل می‌کند.

پشتیبانی و خدمات:

Chenghao Optoelectronic متعهد به ارائه پشتیبانی و خدمات برجسته برای ماژول CH430WQ22A-CT است. تیم خدمات مشتری اختصاصی ما آماده است تا در مورد هرگونه سوال مربوط به مشخصات، نصب و گزینه‌های سفارشی‌سازی ماژول به شما کمک کند.

ما اسناد دقیقی از جمله راهنماهای مونتاژ، مشخصات فنی و فرآیندهای سفارشی‌سازی ارائه می‌دهیم و اطمینان حاصل می‌کنیم که می‌توانید قابلیت‌های ماژول را به حداکثر برسانید. علاوه بر این، تیم پشتیبانی فنی ما مجهز به کمک به عیب‌یابی هرگونه مشکلی است که ممکن است پس از نصب ایجاد شود و راهنمایی‌هایی را برای اطمینان از عملکرد روان ارائه می‌دهد.

ما همچنین یک خط‌مشی گارانتی قوی را حفظ می‌کنیم که تعهد ما را به کیفیت و رضایت مشتری تقویت می‌کند. به Chenghao Optoelectronic به عنوان شریک قابل اعتماد خود در دستیابی به راه‌حل‌های نمایشگر سفارشی متناسب با نیازهای خاص خود اعتماد کنید.

سؤالات متداول:

سؤال 1: شماره مدل ماژول نمایشگر LCD چیست؟

پاسخ 1: شماره مدل ماژول نمایشگر LCD CH430WQ22A-CT است.

سؤال 2: این ماژول نمایشگر LCD چه گواهینامه‌هایی دارد؟

پاسخ 2: این محصول دارای گواهینامه‌های CE، RoHS و FCC است.

سؤال 3: حداقل مقدار سفارش برای ماژول نمایشگر LCD Chenghao Optoelectronic چقدر است؟

پاسخ 3: حداقل مقدار سفارش 100 قطعه است.

سؤال 4: محصول چگونه بسته‌بندی می‌شود تا ایمنی در هنگام حمل و نقل تضمین شود؟

پاسخ 4: همه محصولات به درستی بسته‌بندی می‌شوند تا ایمن بمانند. محصولات با اندازه کوچک با استفاده از سینی به اضافه کارتن بسته‌بندی می‌شوند، در حالی که محصولات با اندازه بزرگتر از اسلات فوم به اضافه کارتن استفاده می‌کنند. بسته‌بندی را می‌توان با توجه به نیاز مشتریان نیز سفارشی کرد.

سؤال 5: زمان تحویل و شرایط پرداخت معمول چقدر است؟

پاسخ 5: زمان تحویل معمولاً 3 تا 7 روز است. شرایط پرداخت شامل TT (انتقال تلگرافی) یا سایر روش‌های توافق شده است.

سؤال 6: ظرفیت عرضه این ماژول نمایشگر LCD چقدر است؟

پاسخ 6: Chenghao Optoelectronic می‌تواند تا 50,000,000 قطعه در ماه عرضه کند.
