توضیحات محصول:

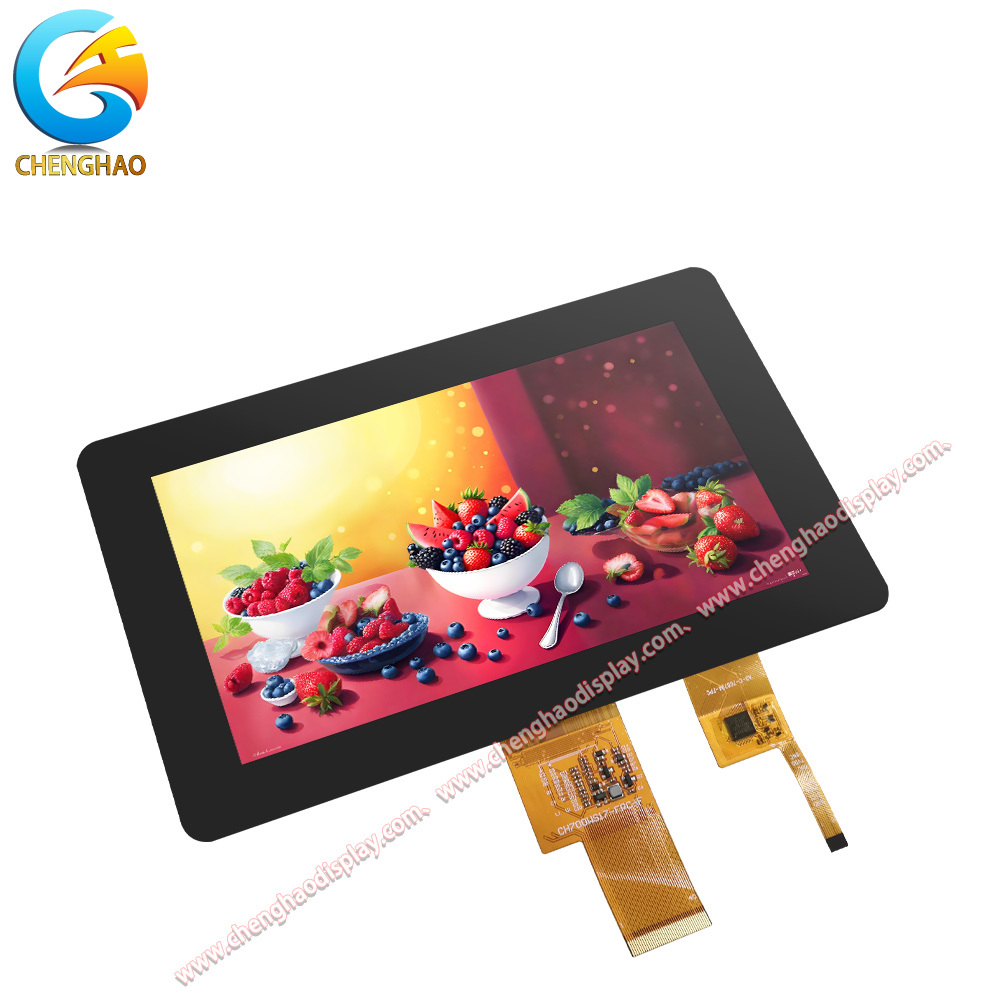

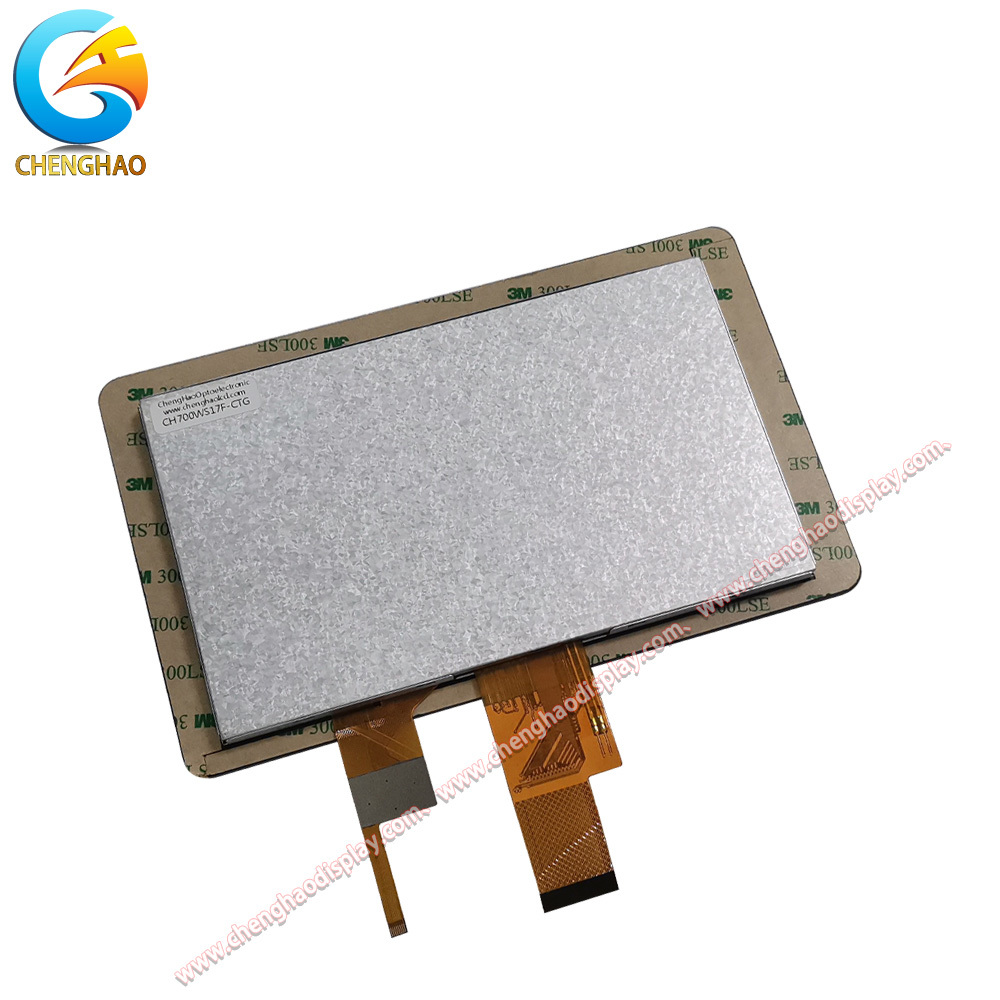

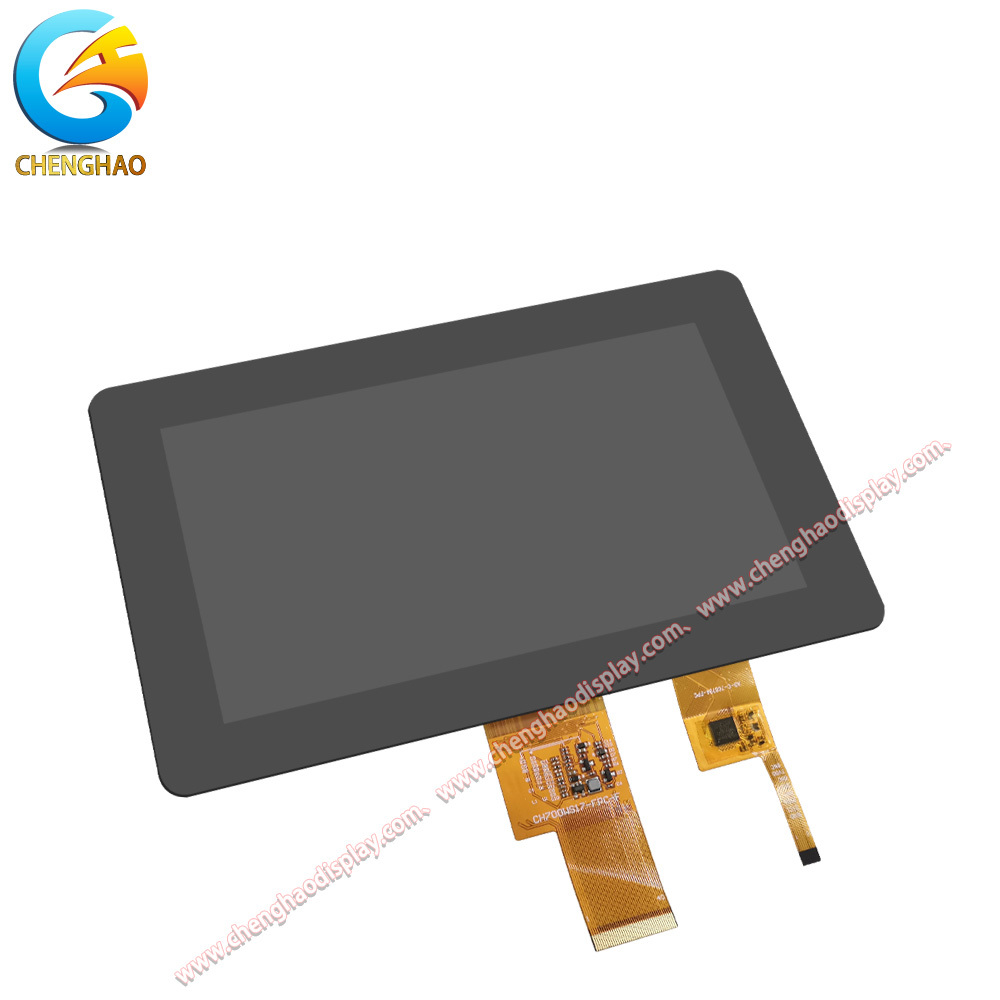

CH700WS17F-CTG یک ماژول نمایش 7 اینچی IPS TFT-LCD با عملکرد بالا است که به دقت برای پاسخگویی به خواسته های برنامه های کاربردی مختلف در صنایع مختلف طراحی شده است.با ابعاد فشرده 190x121x8.35 میلی متر، این ماژول نمایشگر برای ادغام بدون درز طراحی شده است، و این یک انتخاب عالی برای دستگاه هایی است که فضای محدودی دارند.
|
مجهز به وضوح 1024x600 پیکسل، CH700WS17F-CTG تصاویر فوق العاده روشن و پر جنب و جوش را ارائه می دهد،بهبود تجربه کاربر، چه در یک سیستم کنترل صنعتی و چه در الکترونیک مصرفیتکنولوژی IPS زاویه دید گسترده ای از 80 درجه را در تمام جهت ها امکان پذیر می کند، رنگ و روشنایی سازگار را بدون در نظر گرفتن موقعیت بیننده تضمین می کند.این ویژگی برای محیط های همکاری یا برنامه هایی که ممکن است از زاویه های متعدد مشاهده شود، حیاتی است..
ماژول صفحه نمایش دارای یک پنل لمسی ظرفیت است که از کنترل کننده صفحه لمسی GT911 برای افزایش حساسیت و دقت استفاده می کند. این فناوری لمسی امکان تعامل بدون مشکل را فراهم می کند.که آن را برای برنامه هایی که نیاز به ورودی کاربر دارند مناسب می کند.، مانند کیوسک ها و رابط های مبتنی بر لمسی در سیستم های خانه هوشمند.
|
|
 |
|
|
CH700WS17F-CTG که برای کار موثر در محدوده دمای -20 تا +70 درجه سانتیگراد طراحی شده است، برای هر دو محیط داخلی و خارجی مناسب است.این طیف گسترده ای از دمای عملیاتی تضمین می کند که ماژول به طور قابل اعتماد در محیط های مختلف کار می کند، از شرایط سخت صنعتی تا مصرف روزمره.
علاوه بر این، از یک رابط RGB برای اتصال آسان با سیستم های مختلف استفاده می کند. این رابط از انتقال سریع داده پشتیبانی می کند که برای برنامه هایی که نیاز به به روزرسانی در زمان واقعی دارند، بسیار مهم است.که باعث می شود آن را برای نشانه های دیجیتال و سایر تنظیمات پویا ایده آل باشد.
خلاصه، CH700WS17F-CTG عملکرد قوی را با ویژگی های انعطاف پذیر ترکیب می کند، از جمله اندازه فشرده، وضوح بالا، زاویه های دید گسترده، قابلیت های لمسی پاسخگو،و رابط های قابل سازگاریاین ویژگی ها آن را به یک انتخاب برتر برای تولید کنندگان و توسعه دهندگان به دنبال یک راه حل نمایش همه کاره برای برنامه های کاربردی متنوع می کند.
|
ویژگی ها:
- نام محصول: ماژول صفحه نمایش LCD
- اندازه منطقه مشاهده: 154.81x86.52 میلی متر برای تصاویر روشن و پر جنب و جوش
- جهت مشاهده: 80/80/80/80 تضمین کیفیت تصویر سازگار از زاویه های متعدد
- اندازه منطقه فعال: 154.21x85.92 میلی متر که یک منطقه نمایش گسترده را فراهم می کند
- ضخامت پوشش شیشه ای: 1.8 میلی متر با پشتیبانی از طرح های سفارشی در ضخامت، شکل و بیشتر
- رابط LCD: RGB با رابط های اختیاری از جمله HDMI، SPI، MCU، RGB، LVDS، MIPI و دیگران
- تولید شده توسط یک تولید کننده سفارشی قابل اعتماد LCD متخصص در ماژول های نمایش ترانزیستور فیلم نازک
- تکنولوژی ماژول نمایش ترانزیستور فیلم نازک با کیفیت بالا برای افزایش عملکرد و دوام
- ماژول نمایش LCD ایده آل برای کاربردهای مختلف که نیاز به راه حل های نمایش قابل تنظیم دارند
پارامترهای فنی:
| روشنایی پس زمینه |
1000cd/m2 (300~1500 اختیاری) |
| رابط LCD |
RGB (HDMI/SPI/MCU/RGB/LVDS/MIPI... اختیاری) |
| شماره پین FPC |
40 پین (پشتیبانی از طراحی سفارشی از شکل / ساختار، و غیره) |
| تعداد نقاط |
1024x600 نقطه |
| جهت مشاهده |
80/80/80/80 |
| اندازه ناحیه فعال |
154.21x85.92 میلی متر |
| تضمین |
13 ماه |
| دمای ذخیره سازی |
-30 تا +80 °C (-40 تا +90 °C اختیاری) |
| دمای کار |
-20 تا +70 °C (-30 تا +80 °C اختیاری) |
| کنتراست |
800:1 |
سفارشی سازی:
ماژول CH700WS17F-CTG در حوزه فناوری TFT LCD با توجه به گزینه های سفارشی سازی قوی خود، که نیازهای مختلف مشتری را در صنایع مختلف برآورده می کند، برجسته می شود.سفارشی سازی یک جنبه ضروری از CH700WS17F-CTG است، اجازه می دهد تا تولید کنندگان و توسعه دهندگان ماژول را متناسب با برنامه های کاربردی خاص و بهبود تجربه کاربر نهایی طراحی کنند. در اینجا برخی از زمینه های کلیدی سفارشی سازی وجود دارد:
پیکربندی FPC
طراحی مدار چاپی انعطاف پذیر (FPC) می تواند برای پاسخگویی به نیازهای خاص یک پروژه سفارشی شود. مشتریان می توانند ابعاد، پیکربندی های پین و طرح هایی را که با دستگاه های خود مطابقت دارند مشخص کنند،امکان یکپارچه سازی و انعطاف پذیری در طراحیاین قابلیت سازگاری برای تولیدکنندگان که ممکن است معماری داخلی منحصر به فرد یا محدودیت های فضایی داشته باشند بسیار مهم است.
گزینه های رابط
CH700WS17F-CTG از انواع مختلفی از رابط پشتیبانی می کند، از جمله RGB، SPI و IIC. تولید کنندگان می توانند رابطی را انتخاب کنند که به بهترین نحو با نیازهای سیستم خود مطابقت داشته باشد،امکان انتقال داده های کارآمد و سازگاری با دستگاه های الکترونیکی موجوداین باعث می شود آن را یک انتخاب ایده آل برای هر دو سیستم های قدیمی تر و ادغام در طراحی های جدید.
سطح روشنایی
مشتریان دارای انعطاف پذیری برای سفارشی کردن روشنایی پس زمینه با توجه به نیازهای برنامه خود هستند.CH700WS17F-CTG می تواند با سطوح روشنایی از 300 cd / m2 تا بیش از 2800 cd / m2 پیکربندی شوداین ویژگی به ویژه برای کاربردهای بیرونی که در آن دید نور خورشید بسیار مهم است، اهمیت دارد.
عملکرد لمسی
پنل لمسی می تواند بسته به نیازهای تعامل کاربر برای تکنولوژی لمسی ظرفیت یا مقاومت سفارشی شود.لمس ظرفیتی یک رابط مدرن مناسب برای لمس های سبک را فراهم می کنددر حالی که لمس مقاوم می تواند در محیط هایی که در آن تعامل سنگین تر یا استفاده از دستکش رایج است مفید باشد. این انتخاب قابلیت استفاده را افزایش می دهد و نیازهای متنوع برنامه را برآورده می کند.
شیش و پوشش سفارشی
پوشش شیشه ای می تواند با توجه به ضخامت، شکل و درمان سطح شخصی شود.گزینه هایی مانند پوشش های ضد شعله و یا درمان های افزایش دوام در دسترس هستند تا اطمینان حاصل شود که صفحه نمایش در برابر شرایط محیطی سخت مقاومت می کند، که آن را برای کاربردهای صنعتی یا استفاده در فضای باز مناسب می کند.
مشخصات دمای
علاوه بر سفارشی سازی های فیزیکی و رابط، مشتریان می توانند محدوده های دمای عملیاتی را مشخص کنند. CH700WS17F-CTG برای پذیرش محیط های مختلف حرارتی طراحی شده است.که آن را برای کاربردهایی که ممکن است با دمای شدید روبرو شوند، سازگار می کند..
به طور خلاصه، قابلیت های سفارشی سازی گسترده CH700WS17F-CTG آن را به یک راه حل نمایش بسیار سازگار تبدیل می کند.تولید کنندگان از توانایی هماهنگی دقیق مشخصات ماژول با برنامه های کاربردی خود بهره مند می شوند، در نهایت هم عملکرد محصول و هم رضایت کاربران را افزایش می دهد.
سوالات متداول:
سوال1: مارک و شماره مدل این ماژول نمایش LCD چیست؟
A1: ماژول صفحه نمایش LCD از برند Chenghao Optoelectronic است و شماره مدل آن CH700WS17F-CTG است.
س2: آیا این محصول دارای گواهینامه ای است؟
A2: بله، ماژول نمایش LCD CH700WS17F-CTG با گواهینامه CE، RoHS و FCC است.
Q3: حداقل مقدار سفارش برای این ماژول صفحه نمایش LCD چیست؟
A3: حداقل مقدار سفارش برای این محصول 100 عدد است.
سوال 4: چگونه محصول برای حمل بسته بندی می شود؟
A4: همه محصولات به درستی بسته بندی شده اند تا ایمنی در هنگام حمل و نقل را تضمین کنند. برای محصولات کوچک، بسته بندی سینی و کارتن استفاده می شود؛ برای اندازه های بزرگتر، سوراخ فوم و کارتن استفاده می شود.ما همچنین بسته بندی سفارشی را بر اساس نیازهای مشتریان ارائه می دهیم.
Q5: زمان تحویل و شرایط پرداخت معمول چیست؟
A5: زمان تحویل معمولاً بین 3 تا 7 روز است. شرایط پرداخت پذیرفته شده شامل TT (Transfer Telegraphic) یا سایر روش های توافق شده است.
س6: ظرفیت عرضه Chenghao Optoelectronic برای این ماژول صفحه نمایش LCD چیست؟
جواب: چنگ هاو اپتو الکترونيک داراي ظرفيت تامين تا 50000،000 قطعه در ماه برای مدل CH700WS17F-CTG.
