توضیحات محصول:

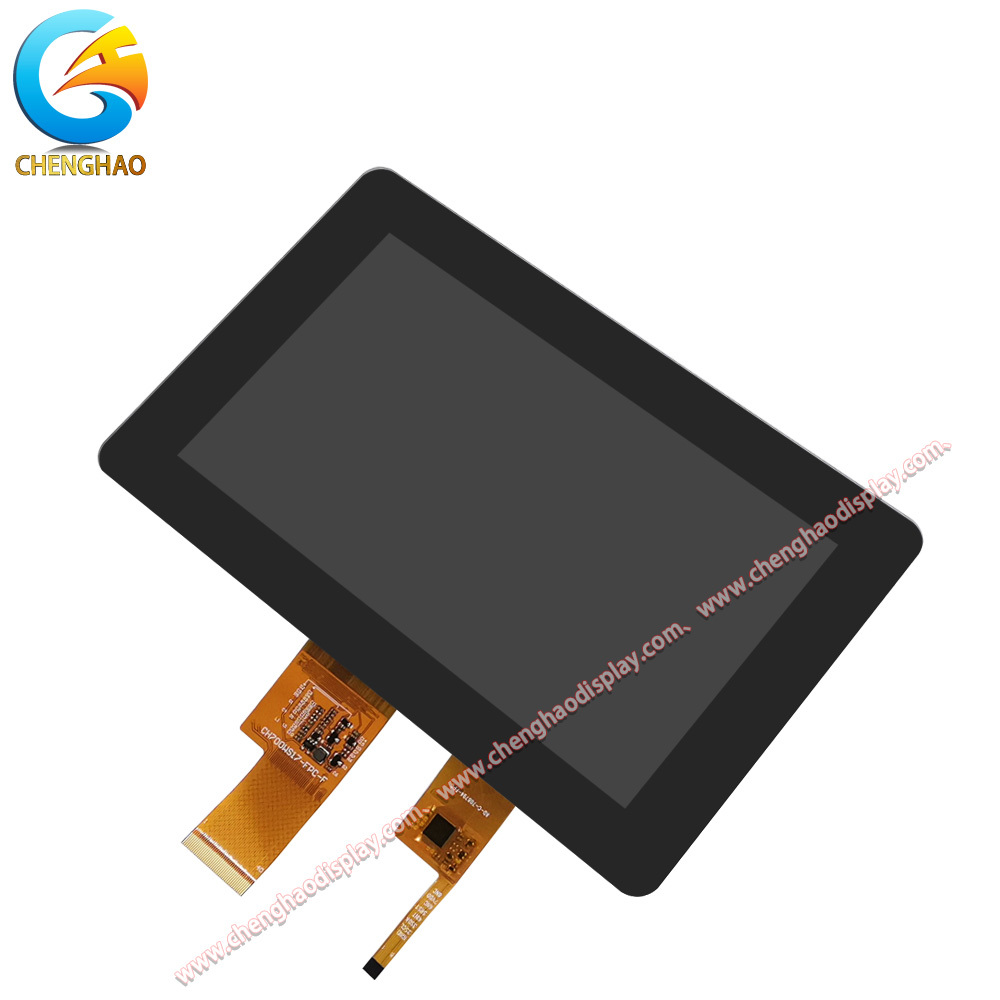

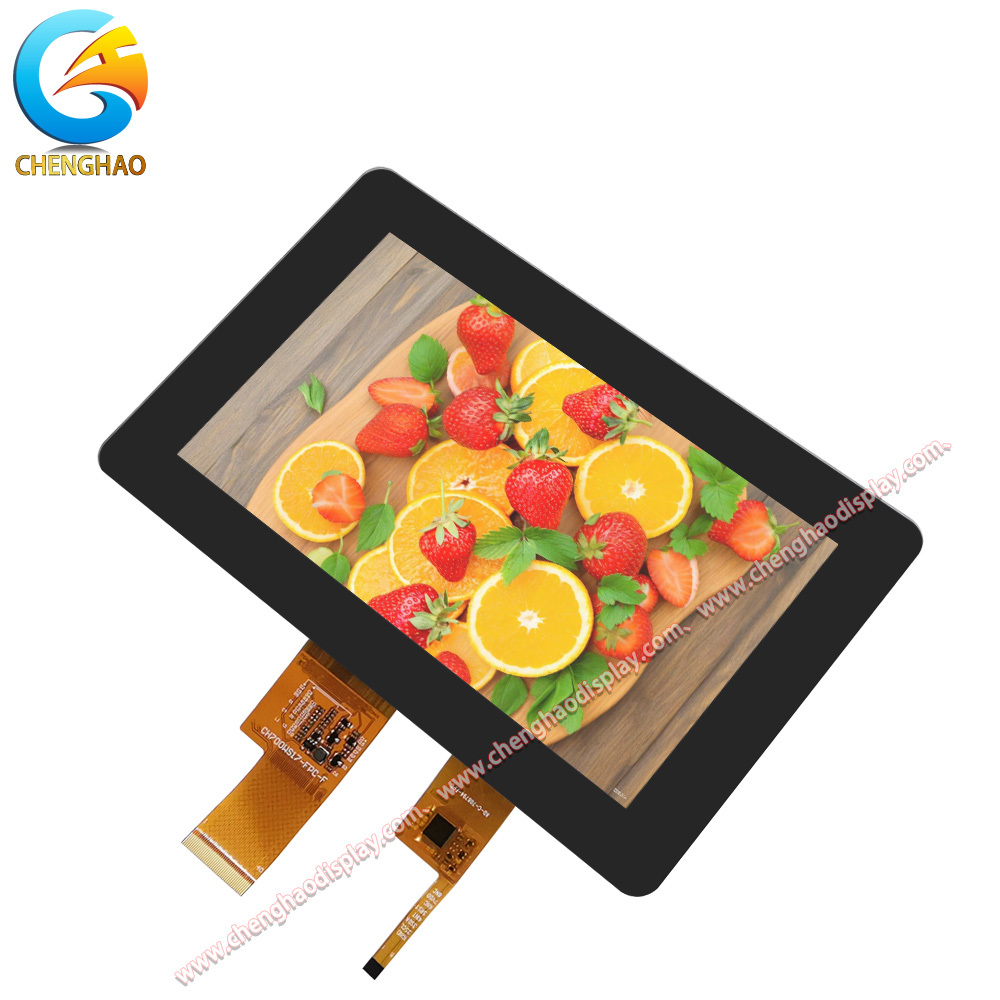

CH700WS17F-CTG یک ماژول نمایش 7 اینچی IPS TFT-LCD پیچیده است که برای پاسخگویی به نیازهای کاربردهای متنوع از سیستم های کنترل صنعتی تا الکترونیک مصرفی طراحی شده است.با دقت طراحی شده و با استانداردهای بالا ساخته شده است، این ماژول نمایشگر ترکیب عملکرد با جذابیت زیبایی است.
|
با ابعاد فیزیکی 190x121x8.35 میلی متر، CH700WS17F-CTG جمع و جور است، که آن را برای ادغام در سیستم هایی که فضا یک جایزه است مناسب می کند.این اثر کوچک عملکرد را به خطر نمی اندازد، زیرا دارای وضوح 1024x600 پیکسل است. این وضوح بالا تضمین می کند که تصاویر، گرافیک و متن با وضوح و جزئیات استثنایی نمایش داده می شوند،که باعث می شود آن را یک دارایی ارزشمند برای برنامه های کاربردی که نیاز به تصاویر دقیق.
صفحه نمایش از فناوری IPS (In-Plane Switching) استفاده می کند که به زاویه های دید گسترده 80 درجه در تمام جهت ها کمک می کند.این ویژگی به ویژه در محیط هایی که چندین کاربر نیاز به مشاهده صفحه نمایش از موقعیت های مختلف بدون تجربه تحریف رنگ یا از دست دادن کنتراست دارند، مفید استچه در اتاق کنفرانس، طبقه تولید، یا کیوسک عمومی، CH700WS17F-CTG کیفیت تصویر سازگار را برای همه تضمین می کند.
|
|
 |
یکی از ویژگی های برجسته CH700WS17F-CTG پنل لمسی ظرفیتی آن است که از فناوری لمسی پیشرفته GT911 استفاده می کند. این امر امکان تعامل کاربر بسیار پاسخگو و بصری را فراهم می کند.رابط لمسی از قابلیت چند لمسی پشتیبانی می کند، که کاربران را قادر می سازد تا به راحتی و به طور موثر از طریق برنامه ها حرکت کنند. این به ویژه در سناریوهای مانند صفحه نمایش تعاملی، سیستم های خانه هوشمند و HMI صنعتی مفید است.جایی که تعامل کاربران مهم است.
|
|
این ماژول که برای کار در محدوده وسیع دمای -20 تا +70 درجه سانتیگراد طراحی شده است، عملکرد پایدار را در شرایط محیطی متفاوت تضمین می کند.این مقاومت حرارتی باعث می شود CH700WS17F-CTG مناسب برای هر دو کاربردهای داخلی، مانند دستگاه های پزشکی و پانل های کنترل، و همچنین تنظیمات بیرونی که نوسانات دمایی رایج است.
برای اتصال، CH700WS17F-CTG دارای یک رابط RGB است که از انتقال داده با سرعت بالا پشتیبانی می کند.این قابلیت برای برنامه هایی که نیاز به به روزرسانی داده در زمان واقعی و ادغام یکپارچه با سایر سیستم های الکترونیکی دارند ضروری است.تنوع رابط اجازه می دهد تا آن را به راحتی به تنظیمات موجود یا پیکربندی های طراحی جدید سازگار کند.
|
در نتیجه CH700WS17F-CTG یک ماژول نمایش بسیار متنوع است که در عملکرد و سفارشی سازی برجسته است. اندازه فشرده، وضوح بالا، زاویه های دید گسترده،تکنولوژی لمس پاسخگو، و شرایط عملیاتی قوی آن را برای تولید کنندگان که به دنبال یک راه حل نمایش کارآمد در صنایع مختلف هستند، انتخاب جذابی می کنند.
ویژگی ها:
- نام محصول: ماژول صفحه نمایش LCD
- ضخامت پوشش شیشه ای: 1.8 میلی متر (از طرح های سفارشی برای ضخامت، شکل و غیره پشتیبانی می کند)
- جهت مشاهده: 80/80/80/80
- نوع چراغ پشتی: LED سفید
- تعداد نقاط: 1024x600 نقطه
- رابط LCD: RGB (HDMI/SPI/MCU/RGB/LVDS/MIPI... اختیاری)
- صفحه نمایش کریستال مایع با کیفیت بالا برای تصاویر روشن و پر جنب و جوش
- پشتیبانی از راه حل های صفحه نمایش LCD سفارشی برای پاسخگویی به الزامات طراحی خاص
- پوشش شیشه ای ماندگار با گزینه های ضخامت و شکل قابل تنظیم
پارامترهای فنی:
| تضمین |
13 ماه |
| اندازه ناحیه فعال |
154.21 × 85.92 میلی متر |
| اندازه ماژول |
190 × 121 × 8.35 میلی متر |
| دمای کار |
-20 تا +70 °C (اختیاری: -30 تا +80 °C) |
| روشنایی پس زمینه |
1000 cd/m2 (اختیاری: 300 ~ 1500 cd/m2) |
| نوع ماژول |
7 اینچ IPS TFT + CTP |
| اندازه ناحیه مشاهده |
154.81 x 86.52 میلی متر |
| تعداد نقاط |
1024 x 600 نقطه |
| دمای ذخیره سازی |
-30 تا +80 °C (اختیاری: -40 تا +90 °C) |
| رابط LCD |
RGB (اختیاری: HDMI / SPI / MCU / RGB / LVDS / MIPI...) |
سفارشی سازی:
ماژول نمایش CH700WS17F-CTG نه تنها یک راه حل بصری با کیفیت بالا است بلکه گزینه های سفارشی سازی گسترده ای را برای پاسخگویی به نیازهای منحصر به فرد صنایع مختلف ارائه می دهد.این انعطاف پذیری به تولید کنندگان اجازه می دهد تا ماژول را به نیازهای خاص برنامه تطبیق دهند.در اینجا نگاهی عمیق به قابلیت های سفارشی سازی CH700WS17F-CTG:
طراحی مدار چاپی انعطاف پذیر (FPC)
یک جنبه کلیدی از سفارشی سازی توانایی تنظیم طرح FPC است. مشتریان می توانند پیکربندی ها را از جمله تمام تنظیمات ضروری پین و اتصالات الکتریکی را مشخص کنند.تضمین سازگاری با معماری های مختلف دستگاهاین انعطاف پذیری باعث می شود که یکپارچه تر شدن در سیستم های موجود یا ایجاد طرح های جدید که نیازهای مهندسی خاص را برآورده می کنند، آسان تر شود.
نمایش گزینه های رابط کاربری
CH700WS17F-CTG از چندین نوع رابط پشتیبانی می کند ، از جمله RGB ، SPI و MCU. مشتریان می توانند مناسب ترین رابط را برای برنامه های خود انتخاب کنند ،تعادل عملکرد با سازگاری سیستم موجوداین قابلیت سفارشی سازی هم برای طراحی های جدید و هم برای ارتقاء فناوری های قدیمی ضروری است، که سرعت و قابلیت اطمینان ارتباطات داده را بهبود می بخشد.
تنظیم روشنایی
با توانایی تنظیم سطح روشنایی پس زمینه از 300 cd / m2 تا بیش از 2800 cd / m2 ، مشتریان می توانند صفحه نمایش را متناسب با محیط های مختلف پیکربندی کنند.برنامه های خارجی می توانند از تنظیمات روشنایی بالاتر برای بهبود دید در نور خورشید بهره مند شونددر حالی که کاربردهای داخلی ممکن است نیاز به تنظیمات پایین تر برای افزایش راحتی و کاهش درخشش داشته باشند.
انواع تکنولوژی لمسی
CH700WS17F-CTG می تواند با فناوری های لمسی مختلف بر اساس ترجیحات مشتری ارائه شود. در حالی که پانل لمسی ظرفیت استاندارد تعامل کاربر پاسخگو و بصری را فراهم می کند،گزینه هایی برای پنل های لمسی مقاوم نیز در دسترس هستنداین قابلیت سازگاری تضمین می کند که ماژول می تواند به طور موثر در تنظیمات مختلف کار کند، از جمله آنهایی که نیاز به استفاده از دستکش یا دوام بیشتر دارند.
گزینه های شیشه و پوشش
سفارشی سازی به پوشش شیشه ای گسترش می یابد، جایی که مشتریان می توانند ضخامت، شکل و درمان سطح را انتخاب کنند.گزینه هایی مانند پوشش های ضد درخشش یا شیشه های سخت شده کمک می کنند تا نمایشگر را از آسیب های فیزیکی محافظت کنند و دید را در شرایط مختلف نور افزایش دهنداین ویژگی ها به ویژه در کاربردهای صنعتی که در آن استفاده از مقاوم رایج است، مهم هستند.
مشخصات محیط زیست
مشتریان می توانند محدوده های خاص دما و رطوبت را برای ماژول نمایش مشخص کنند، اطمینان از قابلیت اطمینان در محیط های عملیاتی خاص.این قابلیت به CH700WS17F-CTG اجازه می دهد تا در نوسانات دمای شدید به طور بهینه عمل کند، مانند آنهایی که در محیط خودرو یا فضای باز یافت می شوند.
آثار هنری و نام تجاری
این ماژول همچنین می تواند با نام تجاری خاص یا آثار هنری بر روی سطح شیشه سفارشی شود، به تولید کنندگان اجازه می دهد تا لوگوها یا عناصر طراحی را اضافه کنند.این ویژگی نه تنها به اهداف برندسازی کمک می کند بلکه در ایجاد هویت منحصر به فرد محصول نیز کمک می کند.
به طور خلاصه، گزینه های سفارشی سازی گسترده CH700WS17F-CTG به تولید کنندگان اجازه می دهد تا یک راه حل نمایش متناسب با نیازهای منحصر به فرد خود را ایجاد کنند.با تنظیم عوامل مانند طراحی FPC، انواع رابط، سطوح روشنایی، تکنولوژی لمسی و مشخصات محیطی، CH700WS17F-CTG می تواند برای طیف گسترده ای از برنامه ها سازگار شود.
پشتیبانی و خدمات:
ماژول نمایش CH700WS17F-CTG با گزینه های پشتیبانی و خدمات جامع پشتیبانی می شود که اطمینان حاصل می کند مشتریان کمک هایی را که برای اجرای موفقیت آمیز و ادغام نیاز دارند دریافت می کنند.درک اهمیت رضایت مشتری و عملکرد محصول، تولید کننده طیف وسیعی از خدمات را ارائه می دهد که برای پاسخگویی به نیازهای مختلف در طول چرخه عمر محصول طراحی شده است.
پشتیبانی فنی
مشتریان دسترسی به یک تیم پشتیبانی فنی اختصاصی دارند که برای رسیدگی به سوالات مربوط به نصب، پیکربندی و رفع مشکل مجهز هستند. این تیم از طریق کانال های متعدد در دسترس است،از جمله پشتیبانی ایمیل و تلفنپشتیبانی فنی سریع به حداقل رساندن زمان توقف کمک می کند و یکپارچه سازی در برنامه های مختلف را تسهیل می کند.
اسناد و منابع
مستندات کامل محصول در کنار ماژول CH700WS17F-CTG ارائه شده است. این شامل دستورالعمل های کاربر، راهنمای ادغام و صفحات داده است که مشخصات، قابلیت ها،و روش های نصباین منابع طراحی شده اند تا مشتریان را قادر به استفاده موثر از محصول کنند و اطمینان حاصل کنند که آنها تمام اطلاعات لازم را برای به حداکثر رساندن عملکرد دارند.
کمک به سفارشی سازی
با توجه به گزینه های سفارشی سازی گسترده ماژول، تولید کننده خدمات مشاوره ای را برای کمک به مشتریان در تعیین بهترین پیکربندی برای برنامه های کاربردی خاص خود ارائه می دهد.اینکه آیا شامل طراحی FPC است، انتخاب رابط یا تکنولوژی لمسی، تیم پشتیبانی با مشتریان همکاری می کند تا راه حل های متناسب با نیازهای عملیاتی آنها را ایجاد کند.
خدمات تضمین و تعمیرات
CH700WS17F-CTG همراه با گارانتی است که نقص تولید را پوشش می دهد و تضمین کیفیت را تضمین می کند.تولید کننده خدمات تعمیر را برای رفع هر گونه مشکل ارائه می دهد.، حفظ یکپارچگی و قابلیت اطمینان محصول. این دوره گارانتی آرامش ذهن را فراهم می کند و به مشتریان اجازه می دهد تا بدون نگرانی در مورد خرابی های احتمالی محصول، بر روی برنامه های خود تمرکز کنند.
سوالات متداول:
سوال1: مارک و شماره مدل این ماژول نمایش LCD چیست؟
A1: ماژول صفحه نمایش LCD توسط Chenghao Optoelectronic ساخته شده است و شماره مدل آن CH700WS17F-CTG است.
س2: ماژول صفحه نمایش LCD CH700WS17F-CTG دارای چه گواهینامه هایی است؟
A2: این محصول با CE، RoHS و FCC گواهی شده است، اطمینان از انطباق با استانداردهای بین المللی.
سوال 3: حداقل مقدار سفارش برای CH700WS17F-CTG چیست؟
A3: حداقل مقدار سفارش برای این ماژول صفحه نمایش LCD 100 عدد است.
سوال 4: بسته بندی محصول برای اطمینان از ایمنی در هنگام حمل و نقل چگونه است؟
A4: همه محصولات به دقت بسته بندی می شوند تا آنها را ایمن نگه دارند. محصولات کوچک با استفاده از سینی و کارتون بسته بندی می شوند، در حالی که اندازه های بزرگتر با استفاده از سوراخ های فوم و کارتون بسته بندی می شوند.بسته بندی همچنین می تواند با توجه به نیازهای مشتری سفارشی شود.
Q5: زمان تحویل و شرایط پرداخت معمول برای سفارش این ماژول صفحه نمایش LCD چیست؟
A5: زمان تحویل معمولاً بین 3 تا 7 روز است. شرایط پرداخت شامل TT (تحویل تلگرافیک) و سایر گزینه های موجود است.
س6: ظرفیت عرضه ماژول صفحه نمایش LCD CH700WS17F-CTG چیست؟
جواب: چنگ هاو اپتو الکترونيک داراي ظرفيت تامين تا 50000هزار تا در ماه براي اين مدل
