توضیحات محصول:
|

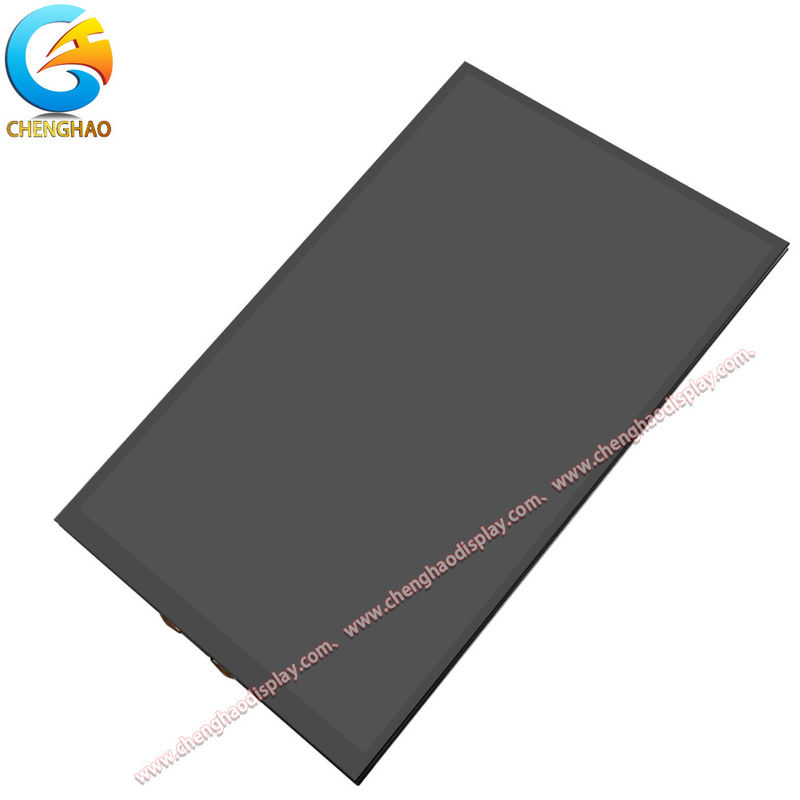

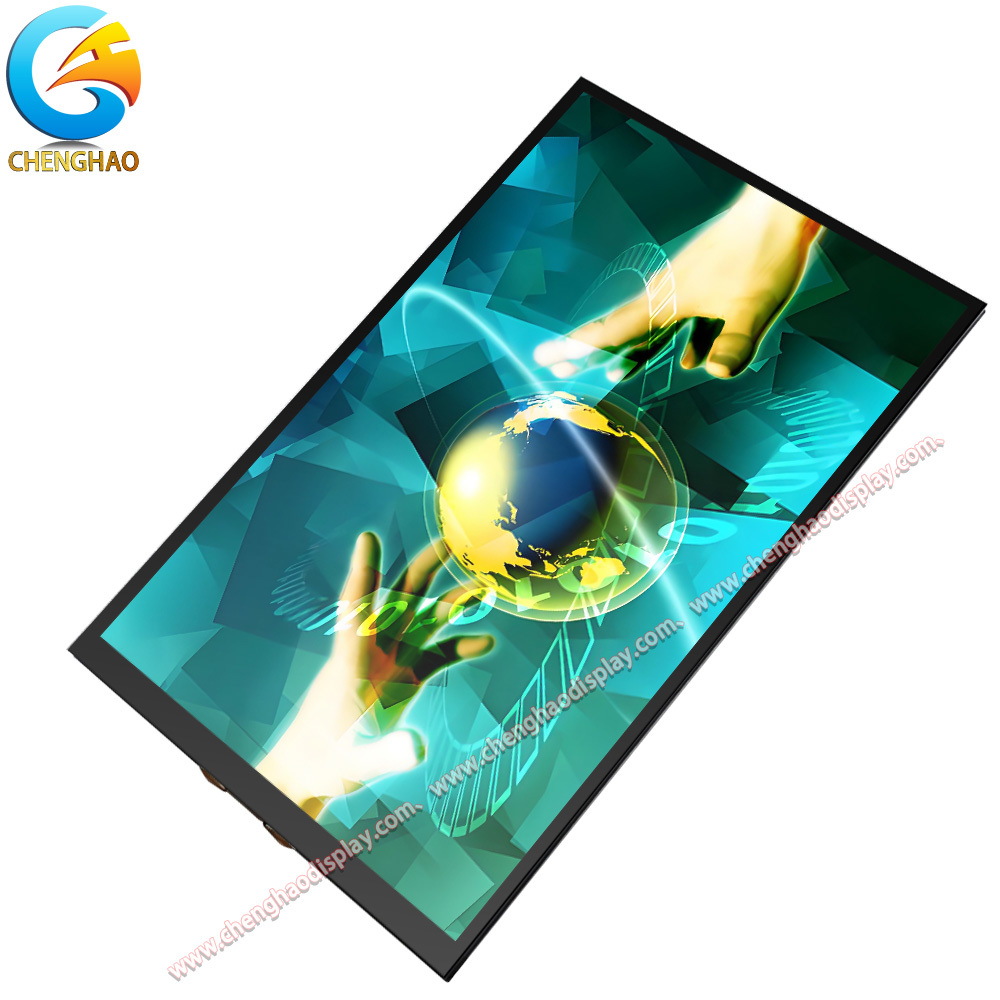

CH101WX05C-CT یک ماژول نمایشگر یکپارچه با کارایی بالا است که توسط شرکت شنژن چنگ هائو اپتوالکترونیک، با ترکیب یک نمایشگر 10.1 اینچی IPS TFT، یک پنل لمسی خازنی (CTP) و یک برد درایور HDMI در یک واحد شیک، توسعه یافته است. این محصول که برای سازگاری با سیستم های مختلف طراحی شده است، به طور یکپارچه با ویندوز، لینوکس، MAC OS، Raspberry Pi و سایر سیستم عامل های اصلی کار می کند و آن را به انتخابی همه کاره برای کاربردهای مختلف دستگاه های الکترونیکی تبدیل می کند.
این ماژول با داشتن حالت نمایش IPS/انتقالی/معمولاً سیاه، عملکرد بصری استثنایی را با وضوح 800×3(RGB)×1280 نقطه و درخشندگی معمولی 300 cd/m² ارائه می دهد. زوایای دید گسترده 80/80/80/80 (U/D/L/R) آن، دقت رنگ ثابت و دید واضح را از هر جهت تضمین می کند و حتی هنگام مشاهده خارج از مرکز، اعوجاج تصویر یا محو شدن رنگ را از بین می برد. فاصله نقطه 0.1692×0.1692 میلیمتر، رندر جزئیات را بیشتر میکند و متن، گرافیک و محتوای ویدئویی را برای استفاده حرفهای و روزانه واضح و زنده میکند.
این ماژول که برای سهولت استفاده و ادغام آسان طراحی شده است، یک پیکربندی رابط دوگانه را اتخاذ می کند: HDMI برای انتقال سیگنال نمایشگر TFT و USB برای کنترل لمسی CTP، پشتیبانی از عملکرد plug-and-play که پیچیدگی اشکال زدایی را کاهش می دهد. با ساختاری جمع و جور و باریک—با ابعاد کلیدی مانند 143.4(W)×228.9(H)×2.6(T)mm برای واحد TFT و ضخامت کلی 5.5±0.3mm (شامل PCBA و اجزا)—به طور یکپارچه در دستگاه های محدود به فضا بدون به خطر انداختن عملکرد، جا می شود. این ماژول که به دو LED سفید به عنوان منبع نور پس زمینه مجهز شده است، خروجی روشنایی پایدار را تضمین می کند و در عین حال راندمان انرژی را حفظ می کند.
|
|
 |
ویژگی ها:
- برد درایور HDMI جمع و جور و سازگار

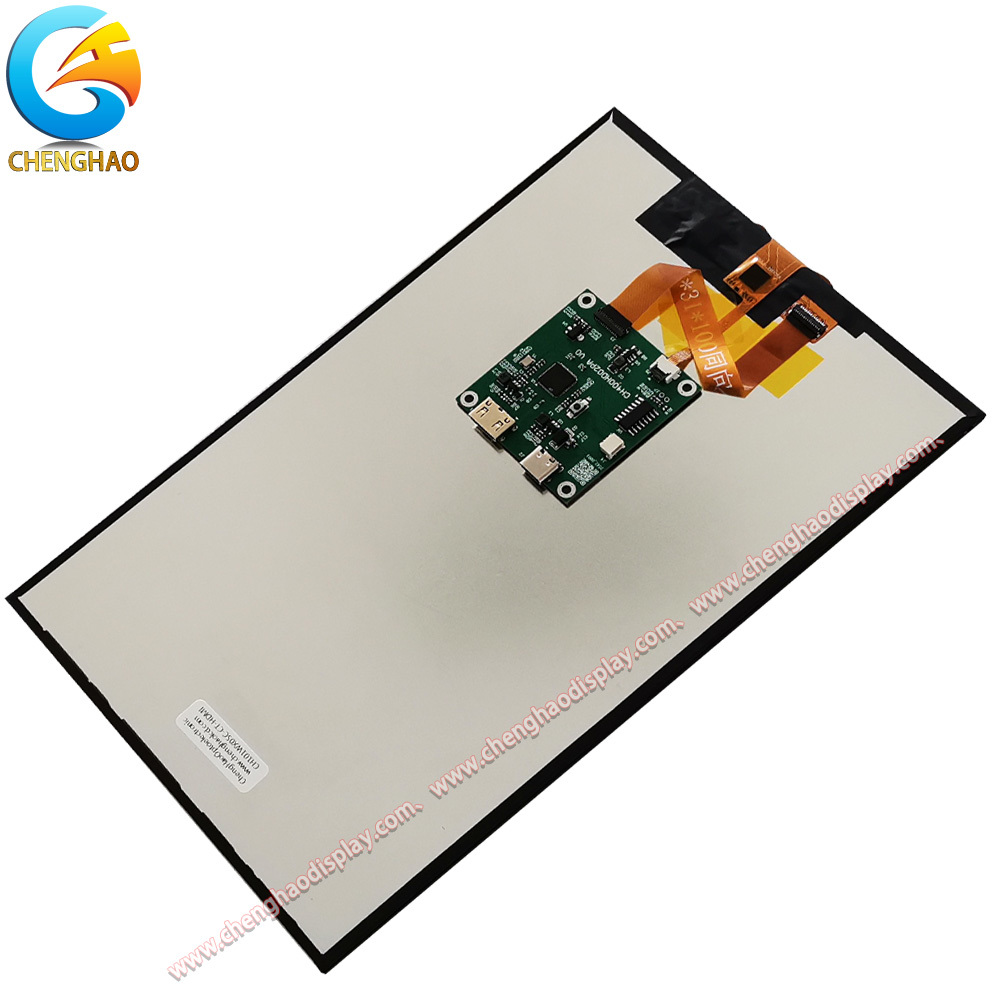

این ماژول دارای یک برد درایور HDMI با ابعاد 46 (W) × 50 (H) × 5.0 (D) میلیمتر است که از ارتباط با دستگاههای خارجی از طریق رابط HDMI پشتیبانی میکند.
- عملکرد لمسی خازنی (CTP) پایدار
عملکرد CTP یکپارچه، سیگنال های لمسی از طریق رابط USB منتقل می شوند و پاسخ سریع را تضمین می کنند.
- ماژول دید واضح با زاویه کامل 80 درجه
با زاویه دید 80/80/80/80 (بالا/پایین/چپ/راست)، همراه با حالت های نمایش IPS/انتقالی/همیشه سیاه، این امر رنگ ثابت و تصویر واضح را از هر جهت دید تضمین می کند.
پارامترهای فنی:
| جهت دید |
80/80/80/80 |
| فاصله نقطه TFT |
0.1692x0.1692 میلی متر |
| حالت نمایش |
IPS/انتقالی/معمولاً سیاه |
| روشنایی |
300 Cd/m2 (300~3000 اختیاری) |
| اندازه برد HDMI |
46x50x5 میلی متر |
| نوع لمس |
لمس خازنی |
| وضوح |
800x1280 نقطه |
| اندازه نمایشگر |
143.4x228.9x2.6 میلی متر |
| نوع ماژول |
10.1" TFT + CTP + برد درایور HDMI |
| نوع نور پس زمینه |
LED سفید |
کاربردها:
کنترل صنعتی: پانل های عملیاتی کابینت کنترل PLC در مقیاس کوچک
CH101WX05C-CT به عنوان صفحه عملیاتی محلی در پنل جلویی کابینت های کنترل PLC کوچک نصب شده روی دیوار (که به طور گسترده در خطوط تولید کارگاهی استفاده می شود) مونتاژ می شود. ابعاد جمع و جور TFT (143.4W×228.9H×2.6T میلیمتر) و ضخامت کلی 5.5±0.3 میلیمتر، در فضای داخلی محدود کابینتهای کنترل قرار میگیرد. رابط HDMI به طور پایدار دادههای بلادرنگ (به عنوان مثال، دما، فشار، سرعت موتور) را از میزبان PLC منتقل میکند، در حالی که زوایای دید گسترده 80/80/80/80 به کارگران اجازه میدهد پارامترها را به وضوح از موقعیتهای جانبی یا پایین بخوانند. عملکرد لمسی CTP (از طریق USB) جایگزین دکمههای مکانیکی میشود و امکان تنظیم سریع مقادیر تنظیم شده (به عنوان مثال، آستانه دما) را بدون سایش فیزیکی فراهم میکند و از Windows CE (یک سیستم PLC رایج) برای سازگاری یکپارچه پشتیبانی میکند.
تجهیزات پزشکی: ماژول های نمایشگر-لمسی مانیتور ECG قابل حمل
در مانیتورهای ECG قابل حمل (برای نظارت بر بیمار در کنار تخت در بخش های عمومی)، این ماژول در ناحیه صفحه اصلی جلویی ادغام شده است. صفحه نمایش 10.1 اینچی IPS آن به وضوح داده های چند پارامتری—شکل موج ECG در زمان واقعی، ضربان قلب، اکسیژن خون و فشار خون—را با روشنایی 300cd/m² نشان می دهد که دید را در زیر چراغ های فلورسنت بخش تضمین می کند. زوایای دید گسترده به کادر پزشکی اجازه می دهد تا داده ها را از هر دو طرف تخت بدون اعوجاج بررسی کنند، و پنل لمسی CTP (با سنسور شیشه ای 1.1 میلی متری) به راحتی پاک و ضدعفونی می شود و خطر عفونت متقاطع را کاهش می دهد. رابط HDMI داده های با کیفیت بالا را از پردازنده مانیتور منتقل می کند و از تاخیر در خواندن پارامترهای بحرانی جلوگیری می کند.
ابزار دقیق: صفحه نمایش های قابل ارتقا آشکارساز محیطی دستی
برای آشکارسازهای محیطی دستی (اندازه گیری PM2.5، فرمالدئید و دما-رطوبت)، ماژول روی یک پنل بالایی تاشو آشکارساز نصب شده است. ضخامت کلی باریک آن (5.5±0.3 میلیمتر) به پنل اجازه میدهد هنگام استفاده نشدن، صاف تا شود و در فضا صرفهجویی شود. هنگامی که مستقر شد، رابط HDMI به میزبان مبتنی بر Raspberry Pi آشکارساز متصل میشود و نمودارهای دادههای دقیق (به عنوان مثال، روند PM2.5 1 ساعته) را نمایش میدهد. عملکرد لمسی CTP امکان بزرگنمایی منحنیهای داده را برای بررسی تغییرات جزئی فراهم میکند، و حالت IPS انتقالی، وضوح را در طول کارهای میدانی در فضای باز (به عنوان مثال، بررسیهای محیطی پارک) تضمین میکند.
سؤالات متداول:
سؤال 1: شماره مدل صفحه نمایش لمسی خازنی TFT LCD Chenghao Optoelectronic چیست؟
پاسخ 1: شماره مدل CH101WX05C-CT است.
سؤال 2: آیا این محصول دارای گواهینامه است؟
پاسخ 2: بله، صفحه نمایش لمسی CH101WX05C-CT دارای گواهینامه CE، RoHS و FCC است.
سؤال 3: آیا برای این صفحه نمایش لمسی حداقل مقدار سفارش (MOQ) وجود دارد؟
پاسخ 3: خیر، هیچ حداقل مقدار سفارش برای این محصول وجود ندارد.
سؤال 4: محصول چگونه بسته بندی می شود تا ایمنی در هنگام حمل و نقل تضمین شود؟
پاسخ 4: همه محصولات به طور ایمن بسته بندی می شوند تا ایمن بمانند. اندازه های کوچک از بسته بندی سینی به اضافه کارتن استفاده می کنند، در حالی که اندازه های بزرگتر از اسلات فوم به اضافه کارتن استفاده می کنند. بسته بندی همچنین می تواند با توجه به نیاز مشتری سفارشی شود.
سؤال 5: زمان تحویل معمول برای سفارشات این صفحه نمایش لمسی چقدر است؟
پاسخ 5: زمان تحویل معمولاً بین 3 تا 7 روز است.
سؤال 6: چه شرایط پرداختی برای خرید این صفحه نمایش لمسی پذیرفته می شود؟
پاسخ 6: پرداخت را می توان از طریق TT (انتقال تلگرافی) یا سایر روش های توافق شده انجام داد.
سؤال 7: ظرفیت عرضه Chenghao Optoelectronic برای این محصول چقدر است؟
پاسخ 7: این شرکت می تواند تا 20,000,000 قطعه در ماه عرضه کند.
