توضیحات محصول:
 |

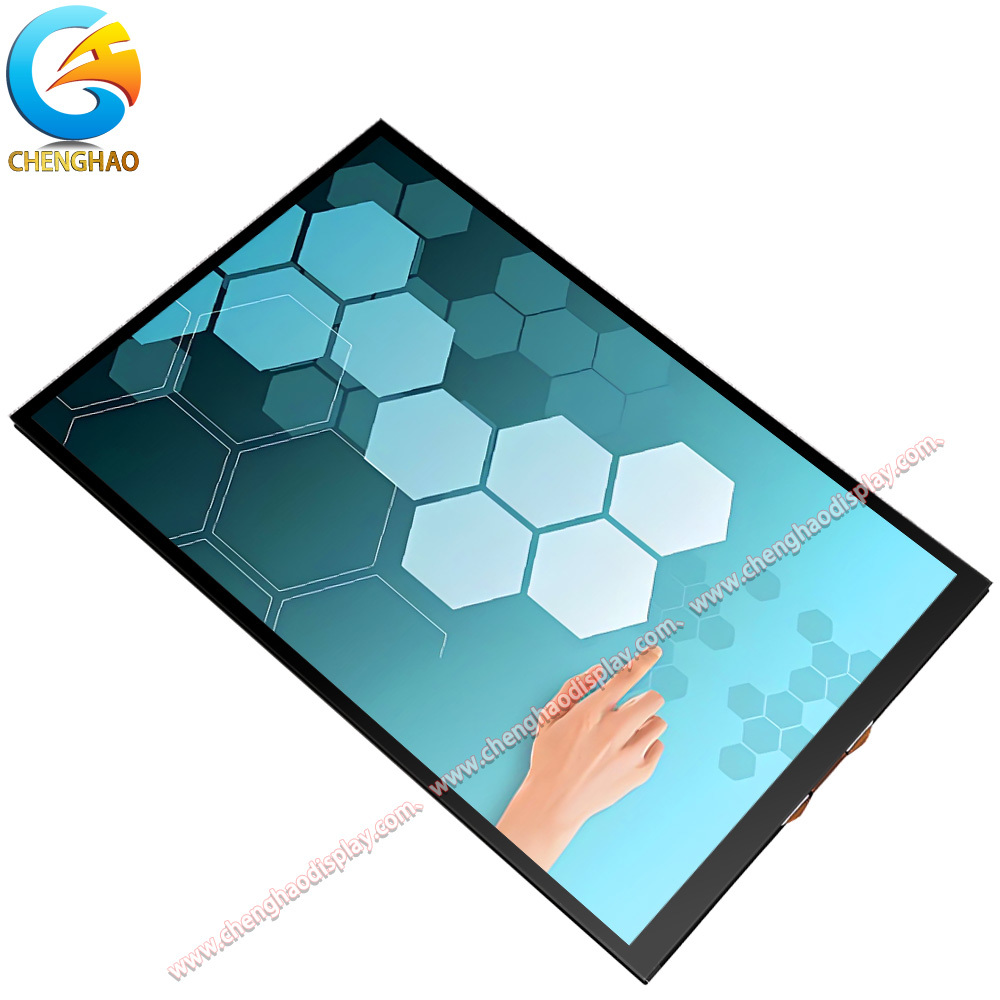

| CH101WX05C-CT یک ماژول نمایشگر LCD TFT 10.1 اینچی است که دارای یک پنل IPS با وضوح 800x1280 پیکسل است. این ماژول زاویه دید وسیعی به میزان 80 درجه از همه جهات ارائه می دهد و کیفیت تصویر ثابت و واضح را بدون توجه به دیدگاه کاربر تضمین می کند. این نمایشگر در حالت انتقالی با پس زمینه ای به طور معمول سیاه کار می کند که به بهبود کنتراست و خوانایی در شرایط نوری مختلف کمک می کند. این ماژول یک پنل لمسی خازنی (CTP) را با ضخامت لنز شیشه ای 1.1 میلی متر ادغام می کند و از قابلیت چند لمسی پشتیبانی می کند و تعامل و کنترل کاربر را افزایش می دهد.
این ماژول نمایشگر مجهز به نور پس زمینه LED سفید است که روشنایی 300 cd/m² را ارائه می دهد و برای کاربردهای داخلی که در آن روشنایی متوسط مورد نیاز است، مناسب است. فاصله نقطه TFT در هر دو عرض و ارتفاع 0.1692 میلی متر است که به رندر تصویر واضح و دقیق کمک می کند. مساحت نمایشگر فعال 135.36 میلی متر در 216.576 میلی متر است که فضای صفحه نمایش کافی را برای برنامه های مختلف فراهم می کند.

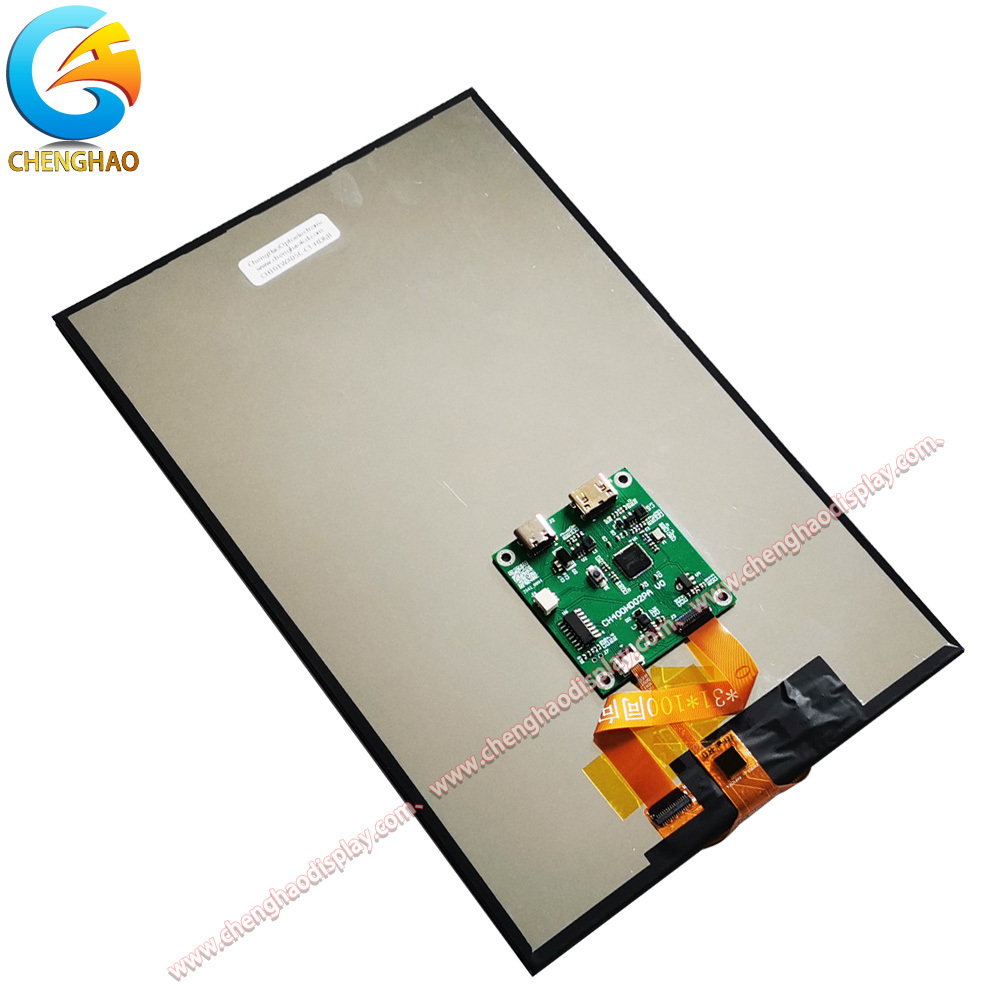

ماژول CH101WX05C-CT دارای یک برد رابط HDMI با ابعاد 46x50x5 میلی متر است که امکان اتصال آسان به دستگاه های مختلف مانند ویندوز، لینوکس، MAC OS و پلتفرم های Raspberry Pi را فراهم می کند. رابط پنل لمسی از منبع تغذیه USB (DC 5V) استفاده می کند و ادغام و مدیریت انرژی را ساده می کند. این ترکیب از نمایشگر HDMI و لمس خازنی آن را برای سیستم های تعاملی که به سازگاری بالا و سهولت استفاده نیاز دارند، ایده آل می کند.

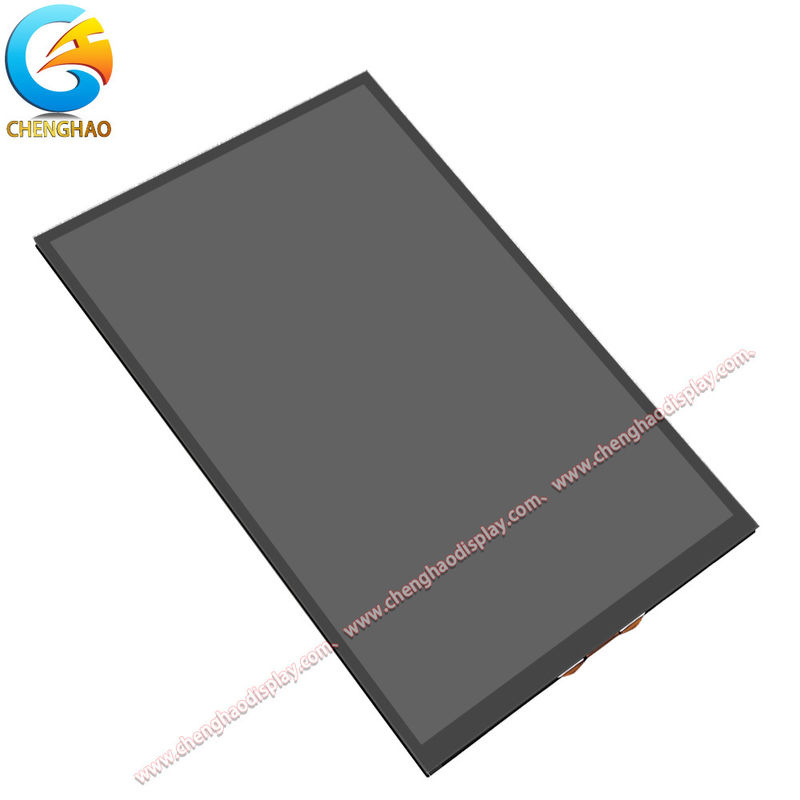

این ماژول با اندازه کلی جمع و جور 143.4 میلی متر در 228.9 میلی متر و ضخامت کلی 4.45 میلی متر از جمله PCBA و اجزا طراحی شده است، سبک وزن و باریک است و برای سیستم های تعبیه شده و دستگاه های قابل حمل مناسب است. ساختار قوی شامل لایه هایی مانند سنسور شیشه ای، SCA و پد فوم برای اطمینان از دوام و حساسیت لمسی قابل اعتماد است.
|
ویژگی ها:
ابعاد کلی جمع و جور و باریک
ماژول CH101WX05C-CT دارای اندازه کلی جمع و جور 143.4 میلی متر عرض، 228.9 میلی متر ارتفاع و ضخامت کلی 4.45 میلی متر از جمله PCBA و اجزا است. این مشخصات باریک آن را برای ادغام در برنامه های محدود به فضا مانند دستگاه های قابل حمل و سیستم های تعبیه شده که در آن به حداقل رساندن حجم ضروری است، مناسب می کند.
نمایشگر با وضوح بالا
این ماژول نمایشگر وضوح 800 (RGB) x 1280 پیکسل را ارائه می دهد و تصاویر واضح و دقیقی را ارائه می دهد. آرایش پیکسل ها نمایش رنگ زنده و تصاویر واضح را تضمین می کند که برای برنامه هایی که به رندر تصویر دقیق نیاز دارند، مانند دستگاه های پزشکی و پانل های کنترل صنعتی، مفید است.
پشتیبانی از رابط همه کاره
CH101WX05C-CT مجهز به یک برد رابط HDMI و یک پنل لمسی خازنی با منبع تغذیه USB است و از اتصال آسان با انواع سیستم عامل ها از جمله ویندوز، لینوکس، MAC OS و Raspberry Pi پشتیبانی می کند. رابط HDMI امکان انتقال ویدئوی با کیفیت بالا را فراهم می کند، در حالی که رابط USB ادغام پنل لمسی و مدیریت منبع تغذیه را ساده می کند.
زاویه دید وسیع
این ماژول یک تجربه مشاهده ثابت با زاویه دید 80 درجه در همه جهات (بالا، پایین، چپ، راست) ارائه می دهد. این زاویه دید وسیع تضمین می کند که نمایشگر دقت رنگ و کنتراست خوبی را حتی زمانی که از موقعیت های خارج از مرکز مشاهده می شود، حفظ می کند، که برای محیط های مشارکتی و برنامه های چند کاربره مهم است.
پارامترهای فنی:
| اندازه ناحیه فعال TFT | 135.36 x 216.576 میلی متر |
| رابط پنل لمسی | USB |
| نوع لمس | لمس خازنی |
| نوع ماژول | 10.1" TFT + CTP + برد درایور HDMI |
| جهت مشاهده | 80/80/80/80 |
| وضوح | 800 x 1280 نقطه |
| اندازه نمایشگر | 143.4 x 228.9 x 2.6 میلی متر |
| فاصله نقطه TFT | 0.1692 x 0.1692 میلی متر |
| اندازه برد HDMI | 46 x 50 x 5 میلی متر |
| نوع نور پس زمینه | LED سفید |
سفارشی سازی:
ماژول نمایشگر CH101WX05C-CT یک فرآیند سفارشی سازی انعطاف پذیر را ارائه می دهد که برای پاسخگویی به نیازهای خاص پروژه در صنعت TFT LCD طراحی شده است. سفارشی سازی با درک نیازهای برنامه خریدار، از جمله اندازه نمایشگر، وضوح، نوع رابط و شرایط محیطی مورد نظر، آغاز می شود. برای این پنل IPS 10.1 اینچی با وضوح 800x1280 پیکسل، مشتریان می توانند تغییراتی را در چندین زمینه کلیدی درخواست کنند تا عملکرد و ادغام را بهینه کنند.
یکی از جنبه های سفارشی سازی رایج، تنظیم ابعاد مکانیکی و طرح کلی ماژول برای مطابقت با محفظه های دستگاه منحصر به فرد یا محدودیت های نصب است. مشخصات باریک و اندازه جمع و جور CH101WX05C-CT را می توان با اصلاح ضخامت یا شکل لنز شیشه ای و لایه های پنل لمسی بیشتر تنظیم کرد. این امر ادغام یکپارچه در محصولاتی مانند پانل های کنترل صنعتی، دستگاه های پزشکی یا سیستم های نصب شده در وسایل نقلیه را تضمین می کند که در آن فضا محدود است.
سفارشی سازی رابط یکی دیگر از زمینه های مهم است. در حالی که ماژول استاندارد شامل یک رابط HDMI و پنل لمسی خازنی با منبع تغذیه USB است، مشتریان ممکن است به پیکربندی های رابط جایگزین مانند MIPI، RGB یا LVDS بسته به اکوسیستم سخت افزاری خود نیاز داشته باشند. Chenghao Optoelectronic از تعریف یا طراحی مجدد رابط LCD و رابط پنل لمسی برای مطابقت با بردهای کنترلر یا سیستم عامل های خاص، افزایش سازگاری و کاهش زمان توسعه پشتیبانی می کند.
روشنایی نور پس زمینه و کالیبراسیون رنگ نیز می تواند برای مطابقت با محیط های روشنایی مختلف سفارشی شود. نور پس زمینه LED سفید CH101WX05C-CT با روشنایی 300 cd/m² را می توان برای شرایط نور محیطی در فضای باز یا زیاد تنظیم کرد یا برای صرفه جویی در مصرف انرژی در دستگاه های باتری دار تنظیم کرد. علاوه بر این، ویژگی های پنل لمسی مانند پشتیبانی از چند لمسی، بازخورد لمسی و پوشش های ضد تابش را می توان برای بهبود تجربه کاربر بر اساس سناریوهای برنامه سفارشی کرد.
فرآیند سفارشی سازی معمولاً شامل همکاری نزدیک بین تیم مهندسی Chenghao و مشتری است. پس از جمع آوری الزامات اولیه، نمونه های اولیه توسعه و آزمایش می شوند تا اطمینان حاصل شود که تمام مشخصات برآورده شده است. این فرآیند تکراری به رفع هرگونه چالش فنی کمک می کند و اطمینان حاصل می کند که محصول نهایی کاملاً با نیازهای عملکردی و زیبایی شناختی مشتری مطابقت دارد. توانایی Chenghao در ارائه راه حل های یک مرحله ای - از طراحی و نمونه سازی تا تولید انبوه - CH101WX05C-CT را به انتخابی همه کاره برای برنامه های TFT LCD سفارشی تبدیل می کند.
سوالات متداول:
س1: شماره مدل صفحه نمایش لمسی خازنی TFT LCD چیست؟
ج1: شماره مدل صفحه نمایش لمسی خازنی TFT LCD، CH101WX05C-CT است.
س2: آیا این محصول دارای گواهینامه است؟
ج2: بله، صفحه نمایش لمسی خازنی TFT LCD از Chenghao Optoelectronic دارای گواهینامه CE، RoHS و FCC است.
س3: آیا حداقل مقدار سفارش برای این محصول وجود دارد؟
ج3: خیر، حداقل مقدار سفارش (بدون MOQ) برای این محصول وجود ندارد.
س4: محصول برای حمل و نقل چگونه بسته بندی می شود؟
ج4: همه محصولات با خیال راحت بسته بندی می شوند تا ایمنی تضمین شود. محصولات با اندازه کوچک با استفاده از سینی + کارتن بسته بندی می شوند، در حالی که اندازه های بزرگتر از اسلات فوم + کارتن استفاده می کنند. بسته بندی را می توان با توجه به نیاز مشتریان نیز سفارشی کرد.
س5: زمان تحویل و شرایط پرداخت معمول چقدر است؟
ج5: زمان تحویل معمولاً 3 تا 7 روز است. شرایط پرداخت شامل TT (انتقال تلگرافی) یا سایر روش های توافق شده است.
س6: ظرفیت عرضه Chenghao Optoelectronic برای این محصول چقدر است؟
ج6: Chenghao Optoelectronic دارای توانایی عرضه 20,000,000 قطعه در ماه برای این صفحه نمایش لمسی خازنی TFT LCD است.
