توضیحات محصول:
CH101WX05C-CT یک ماژول LCD TFT 10.1 اینچی است که برای ارائه عملکرد بصری قابل اعتماد با تکنولوژی IPS (In-Plane Switching) طراحی شده است.که بازتولید رنگ ثابت و زاویه دید گسترده 80 درجه در تمام جهت ها را تضمین می کنداین ماژول نمایش دارای وضوح 800x1280 پیکسل است که تصاویر واضح و تیز را برای کاربردهای مختلف که نیاز به خروجی بصری دقیق دارند، فراهم می کند.حالت نمایش انتقالی در ترکیب با یک پس زمینه معمولا سیاه باعث افزایش کنتراست می شود، که باعث می شود صفحه نمایش در شرایط نور مختلف قابل خواندن باشد.
 |
|
یکی از جنبه های کلیدی CH101WX05C-CT ادغام یک پنل لمسی ظرفیت دار با ضخامت لنز شیشه ای 1.1 میلی متر است. پنل لمسی از ورودی چند لمسی پشتیبانی می کند.امکان تعاملات کاربر بصری و پاسخگوعملکرد لمسی از طریق USB (DC 5V) تغذیه می شود، که اتصال و مدیریت برق را ساده می کند و آن را با طیف گسترده ای از دستگاه ها و سیستم عامل ها از جمله ویندوز سازگار می کند.لینوکس، macOS، و Raspberry Pi سیستم عامل.
سیستم روشنایی پس زمینه ماژول از LED های سفید استفاده می کند که نور 300 cd / m2 را فراهم می کند، که برای محیط های داخلی مناسب است و می تواند برای پاسخگویی به نیازهای روشنایی خاص سفارشی شود.ارتفاع نقطه TFT 0.1692 میلی متر از تراکم پیکسل خوب اطمینان می دهد و به توانایی صفحه نمایش در ارائه گرافیک و متن دقیق کمک می کند. منطقه نمایش فعال 135.36 میلی متر در 216.576 میلی متر است.ارائه فضای کافی برای رابط کاربری و محتوای چند رسانه ای.
از نظر طراحی فیزیکی، CH101WX05C-CT دارای یک پروفایل باریک با ضخامت کلی 4.45 میلی متر، از جمله PCBA و اجزای آن است. ابعاد طرح ماژول 143 است.4 میلی متر عرض و 228.9 میلی متر در ارتفاع، آن را مناسب برای ادغام در دستگاه های جمع و جور که در آن بهره وری از فضا حیاتی است. ساخت جامد شامل لایه های متعدد مانند سنسور شیشه ای،SCA (دسته بندی و پوشش چسب)، و پوشاندن فوم، که در کنار هم دوام را افزایش می دهند و حساسیت لمس را حفظ می کنند.
|

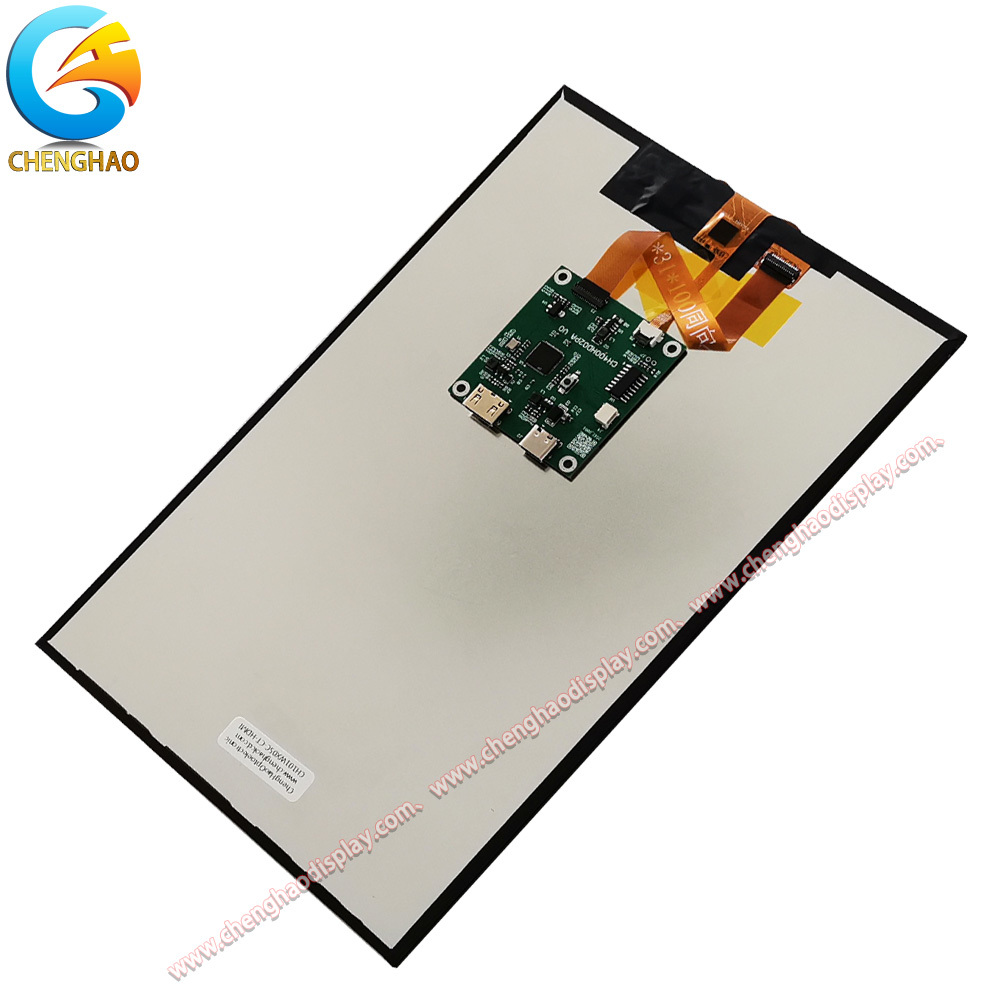

اتصال از طریق یک صفحه رابط HDMI با اندازه 46 میلی متر در 50 میلی متر در 5 میلی متر، پشتیبانی از انتقال ویدیو با کیفیت بالا، تسهیل می شود. این رابط، همراه با اتصال پنل لمسی USB،اجازه می دهد تا یکپارچه سازی در سیستم های مختلف جاسازی شدهاین ماژول با سیستم عامل های متعدد سازگار است و دامنه کاربرد آن را گسترش می دهد.
به طور کلی، CH101WX05C-CT یک راه حل نمایش همه کاره است که برای صنایع مانند کنترل صنعتی، دستگاه های پزشکی، نمایشگاه های خودرو، سیستم های خانه هوشمند و تجهیزات IoT طراحی شده است.ترکیبی از تصاویر با وضوح بالا، لمس capacitive پاسخگو، و گزینه های رابط انعطاف پذیر آن را یک انتخاب عملی برای توسعه دهندگان به دنبال یک ماژول LCD TFT قابل اعتماد و سفارشی می کند.
ویژگی ها:
ابعاد بیرونی دقیق
ماژول CH101WX05C-CT دارای ابعاد بیرونی دقیق با عرض 143.4 میلی متر، ارتفاع 228.9 میلی متر و حداکثر ضخامت 4.45 میلی متر با PCBA و اجزای آن است.این ابعاد دقیق از ادغام در دستگاه هایی که بهینه سازی فضای حیاتی است پشتیبانی می کند، مانند الکترونیک قابل حمل و سیستم های جاسازی شده.
وضوح بالا
این صفحه نمایش دارای وضوح 800 (RGB) × 1280 پیکسل است که ارائه تصویر دقیق و واضح را تضمین می کند. تراکم پیکسل از ارائه واضح متن و گرافیک پشتیبانی می کند،که آن را برای کاربردهایی که نیاز به وضوح بصری بالا دارند مناسب می کنداز جمله ابزار پزشکی و رابط های صنعتی.
رابط LCD HDMI
CH101WX05C-CT از یک رابط HDMI برای ورودی ویدیو استفاده می کند و انتقال سیگنال دیجیتال با کیفیت بالا را تسهیل می کند.این رابط به طور گسترده ای با سیستم عامل های کامپیوتری مدرن و سیستم های جاسازی شده سازگار است، اجازه اتصال مستقیم و کاهش تخریب سیگنال در مقایسه با رابط های آنالوگ را می دهد.
زاویه های دید گسترده
این نمایشگر با زاویه 80 درجه در تمام جهت ها (بالا، پایین، چپ، راست) رنگ و روشنایی ثابت را حتی در هنگام مشاهده خارج از محور حفظ می کند.این ویژگی برای محیط های همکاری یا نمایشگرهای چند کاربر که در آن دید صفحه نمایش از زاویه های مختلف ضروری است ضروری است.
عملکرد لمسی ظرفیت
این ماژول مجهز به یک پنل لمسی ظرفیت است و از حرکات چند لمسی پشتیبانی می کند و حساسیت لمسی پاسخگو را ارائه می دهد.ساده سازی ادغام و اطمینان از سازگاری با انواع سیستم عامل ها از جمله ویندوز، لینوکس و ماکوس.
پارامترهای فنی:
| رابط صفحه لمسی |
USB |
| نوع روشنایی |
لامپ LED سفید |
| رابط ماژول |
HDMI |
| منبع برق کار |
USB-DC5V |
| TFT Dots Pitch (طول نقاط TFT) |
0.1692 × 0.1692 میلی متر |
| اندازه منطقه فعال TFT |
135.36 x 216.576 میلی متر |
| اندازه صفحه HDMI |
۴۶ × ۵۰ × ۵ میلی متر |
| حالت نمایش |
IPS / انتقال دهنده / معمولا سیاه |
| قطعنامه |
۸۰۰ × ۱۲۸۰ نقطه |
| روشنایی |
300 Cd/m2 (300 ~ 3000 اختیاری) |
کاربردها:
کنترل صنعتی
در سیستم های کنترل صنعتی، ماژول CH101WX05C-CT اغلب در پانل های اپراتور و رابط های انسان-ماشین (HMI) ادغام می شود.صفحه نمایش IPS 1 اینچی با وضوح 800x1280 پیکسل، تجسم واضح پارامترهای فرآیند را فراهم می کند، وضعیت سیستم، و منو های کنترل. زاویه دید 80 درجه گسترده تضمین می کند که چندین اپراتور می توانند به طور همزمان صفحه نمایش را بدون تحریف یا تغییر رنگ مشاهده کنند.پنل لمسی ظرفیت به ورودی کنترل بصری اجازه می دهد، که به اپراتورها اجازه می دهد تا نرم افزار صنعتی پیچیده را به طور موثر هدایت کنند. رابط HDMI اتصال به کنترل کننده های صنعتی و سیستم های جاسازی شده را ساده می کند.که آن را به یک انتخاب قابل اعتماد برای اتوماسیون کارخانه و تجهیزات نظارت می کند..
خانه هوشمند
در برنامه های خانگی هوشمند، CH101WX05C-CT به عنوان یک صفحه نمایش کنترل مرکزی برای دستگاه هایی مانند ترموستات های هوشمند، پانل های امنیتی و هاب های اتوماسیون خانگی عمل می کند.اندازه فشرده و پروفایل باریک آن اجازه می دهد تا آن را به طور یکپارچه در واحدهای کنترل دیوار نصب شده استعملکرد چند لمسی ظرفیت پشتیبانی از دستورات مبتنی بر حرکات، افزایش تجربه کاربر برای تنظیم نور، درجه حرارت، یا تنظیمات امنیتی.سازگاری ماژول با چندین سیستم عامل، از جمله لینوکس و Raspberry Pi، ادغام با سیستم عامل های مشهور خانه هوشمند را تسهیل می کند. روشنایی متوسط 300 cd / m2 برای محیط های داخلی مناسب است،اطمینان از دید راحت بدون مصرف انرژی بیش از حد.
تجهیزات پزشکی
در دستگاه های پزشکی، CH101WX05C-CT در تجهیزات مانند سیستم های نظارت بر بیمار، ابزارهای تشخیصی و دستگاه های بهداشتی قابل حمل استفاده می شود.رزولوشن بالا و تکنولوژی IPS تولید رنگ دقیق و سازگار را فراهم می کند، که برای نشان دادن علائم حیاتی و تصویربرداری پزشکی به وضوح ضروری است. پنل لمسی ظرفیت به متخصصان مراقبت های بهداشتی امکان می دهد تا به راحتی با دستگاه ارتباط برقرار کنند.بهبود بهره وری جریان کارساخت و ساز قوی و عملکرد قابل اعتماد ماژول در طیف گسترده ای از دما آن را برای محیط های بالینی مناسب می کند.رابط HDMI آن پشتیبانی از اتصال بی نقص با سیستم عامل های مختلف محاسباتی درجه پزشکی، اطمینان از تجسم و کنترل بدون مشکل داده ها.
سوالات متداول:
سوال1: شماره مدل Chenghao Optoelectronic TFT LCD Capacitive Touchscreen چیست؟
A1: شماره مدل CH101WX05C-CT است.
س2: آیا این صفحه لمسی دارای گواهینامه ای است؟
A2: بله، محصول با CE، RoHS و FCC گواهی شده است.
س3: آیا حداقل مقدار سفارش (MOQ) برای این محصول وجود دارد؟
A3: نه، حداقل مقدار سفارش برای صفحه لمسی CH101WX05C-CT وجود ندارد.
سوال 4: بسته بندی محصول برای اطمینان از ایمنی در هنگام تحویل چگونه است؟
A4: تمام محصولات به طور ایمن بسته بندی شده اند. برای اندازه های کوچک، ما از سینی و بسته بندی کارتن استفاده می کنیم؛ برای اندازه های بزرگتر، سوراخ فوم و کارتن استفاده می شود.ما همچنین می توانیم بسته بندی را بر اساس الزامات مشتریان طراحی کنیم.
س5: زمان تحویل معمولی برای این صفحه لمسی چیست؟
A5: زمان تحویل معمولاً بین 3 تا 7 روز است.
س6: چه شرایط پرداخت برای خرید این محصول پذیرفته می شود؟
A6: پرداخت می تواند از طریق TT (Transfer Telegraphic) یا سایر روش های توافق شده انجام شود.
سوال 7: ظرفیت عرضه Chenghao Optoelectronic برای این صفحه لمسی چیست؟
پاسخ: ظرفیت عرضه تا 20 است،000هزار تا در ماه
