توضیحات محصول:

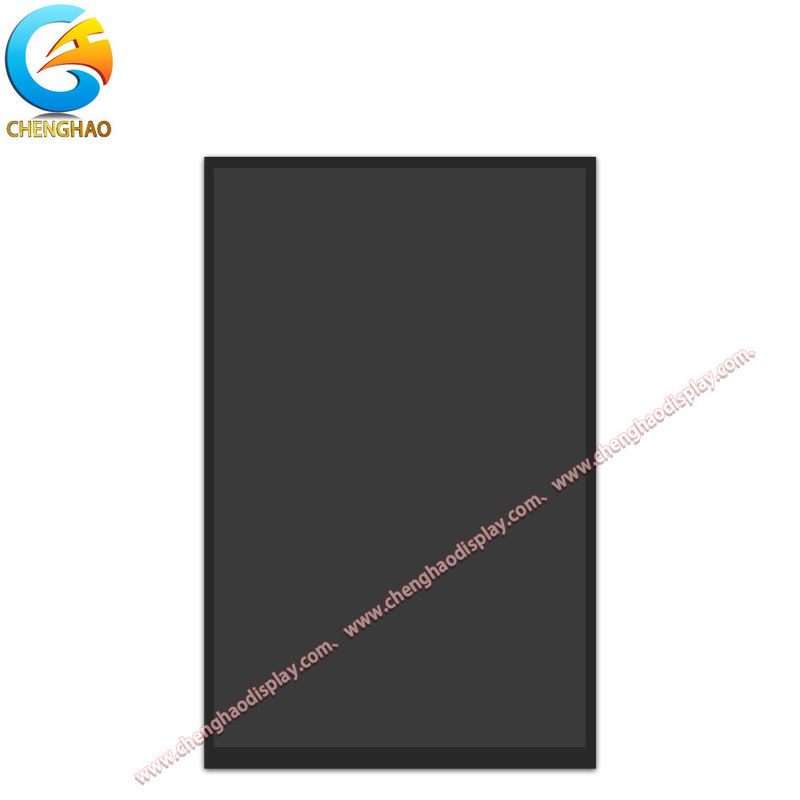

CH101WX05C-CT یک ماژول LCD TFT 10.1 اینچی است که برای ارائه یک راه حل نمایش متنوع برای کاربردهای مختلف صنعتی و تجاری طراحی شده است. با وضوح 800x1280 پیکسل،این یک تراکم پیکسل متعادل ارائه می دهد، تضمین نمودن گرافیک و متن واضح و واضح. صفحه نمایش از تکنولوژی IPS (In-Plane Switching) استفاده می کند،افزایش ثبات رنگ و فراهم کردن زاویه دید گسترده ای 80 درجه افقی و عمودی، مناسب برای محیط هایی است که چندین کاربر می توانند به طور همزمان صفحه نمایش را بدون تحریف رنگ یا کاهش روشنایی مشاهده کنند.
| یکی از ویژگی های مهم CH101WX05C-CT یک صفحه نمایش لمسی ظرفیت دار شیشه ای 1.1 میلی متری است که از طریق USB (DC 5V) تغذیه می شود و از چند لمسی برای تعامل کاربر بصری و پاسخگو پشتیبانی می کند.ماژول از روشنایی LED سفید با روشنایی 300 cd / m2 استفاده می کند، مناسب برای استفاده در داخل خانه، تعادل دید و مصرف برق. TFT نقطه پچ از 0.1692mm افزایش وضوح محتوای نمایش داده شده،که آن را برای کاربردهایی که نیاز به جزئیات بصری دقیق دارند مناسب می کند، مانند تجهیزات پزشکی، پانل های کنترل صنعتی و رابط های خانه هوشمند. |
|
 |
از نظر طراحی فیزیکی، CH101WX05C-CT دارای یک پروفایل باریک و سبک وزن با ضخامت کلی 4.45 میلی متر (شامل PCBA و اجزای آن) و ابعاد 143.4 میلی متر پهن و 228 میلی متر است.ارتفاع 9 میلی متر، تسهیل ادغام در دستگاه های فضای محدود. ساختار ماژول شامل یک سنسور شیشه ای، SCA (فاصل کننده و چسب پوشش) و یک لایه ی پف کننده ی فوم است.این طراحی چند لایه ای باعث افزایش دوام و اطمینان از حساسیت لمسی در طول استفاده طولانی می شود.
|
|

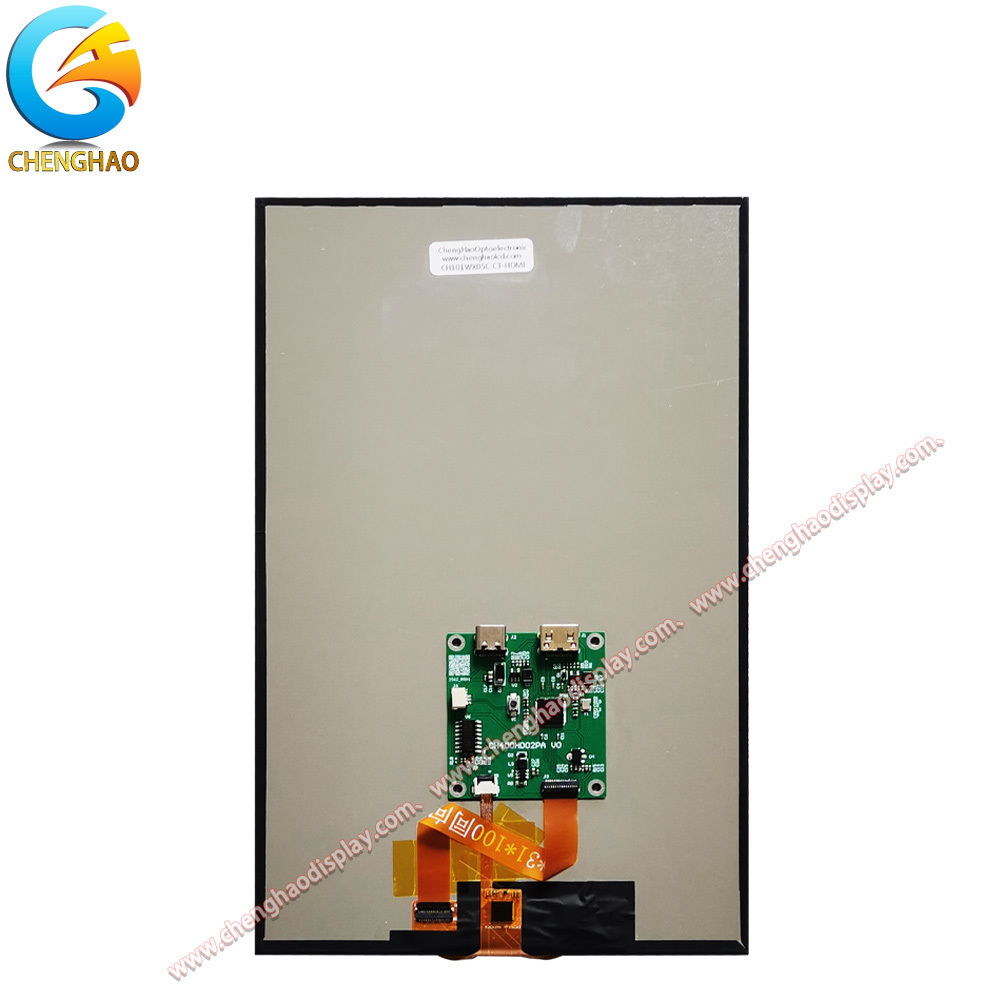

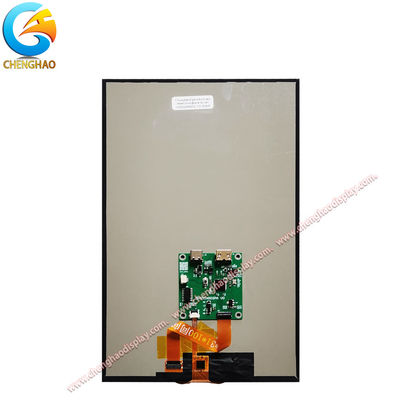

برای اتصال، این ماژول دارای یک صفحه رابط HDMI 46×50×5 میلی متری است که از انتقال ویدیو با کیفیت بالا از منابع دیجیتال مختلف پشتیبانی می کند. این رابط،همراه با اتصال صفحه لمسی USB، ادغام یکپارچه در سیستم های جاسازی شده، تجهیزات صنعتی و لوازم الکترونیکی مصرفی را تسهیل می کند. این ماژول با چندین سیستم عامل، از جمله ویندوز، لینوکس، مک او اس،و Raspberry Pi، که آن را برای سیستم های جاسازی شده، ترمینال های خودپرداز و دستگاه های تعاملی مناسب می کند. |
به طور خلاصه، CH101WX05C-CT یک ماژول LCD TFT متعادل است که نمایشگر با وضوح بالا، لمس capacitive حساس و رابط های انعطاف پذیر را در یک طراحی جمع و جور و ماندگار ترکیب می کند.این در بسیاری از صنایع مانند اتوماسیون صنعتی قابل استفاده است.، ابزارهای پزشکی، کنترل خانه هوشمند و نمایشگاه های خودرو، ارائه راه حل های نمایش قابل اعتماد و سفارشی برای پاسخگویی به نیازهای برنامه های کاربردی جاسازی شده مدرن.
ویژگی ها:
ابعاد بیرونی فشرده و باریک
CH101WX05C-CT دارای یک شکل کوچک 143.4 میلی متر عرض و 228.9 میلی متر ارتفاع با ضخامت کلی تنها 4.45 میلی متر از جمله PCBA و اجزای آن است.این فاکتور فرم باریک اجازه می دهد تا یکپارچه سازی آسان در دستگاه های فضای محدود، که آن را مناسب برای کاربردهایی که نیاز به ماژول های نمایش سبک و نازک دارند.
صفحه نمایش با وضوح بالا
با وضوح 800 (RGB) × 1280 پیکسل، CH101WX05C-CT تصاویر واضح و دقیق را ارائه می دهد. این وضوح از نمایش واضح هر دو متن و گرافیک پشتیبانی می کند،که برای کاربردهایی مانند پنل های کنترل صنعتی و دستگاه های پزشکی که نیاز به خروجی بصری دقیق دارند ضروری است..
رابط LCD HDMI
این ماژول مجهز به یک صفحه رابط HDMI (46 mm × 50 mm × 5 mm) است که امکان ورودی ویدیوی دیجیتال با کیفیت بالا را فراهم می کند. رابط HDMI انتقال داده های پایدار و سریع را تضمین می کند.که با طیف گسترده ای از دستگاه های مدرن و سیستم های جاسازی شده سازگار است، تسهیل یکپارچه سازی.
زاویه های دید گسترده
صفحه نمایش یک زاویه دید 80 درجه را در تمام جهت ها (بالا، پایین، چپ، راست) ارائه می دهد.این زاویه دید گسترده تضمین می کند که صفحه نمایش حتی در زاویه های شدید رنگ و روشنایی ثابت را حفظ کند، که برای محیط های چند کاربر یا برنامه هایی که نمایشگر از موقعیت های مختلف مشاهده می شود مفید است.
پارامترهای فنی:
| نام محصول |
10صفحه نمایش HDMI 1 اینچی |
| نوع ماژول |
10.1" TFT + CTP + HDMI Driver Board |
| نوع لمس |
لمس ظرفیت |
| رابط صفحه لمسی |
USB |
| حالت نمایش |
IPS/Transmissive/معمولا سیاه |
| قطعنامه |
800x1280 نقطه |
| جهت مشاهده |
80/80/80/80 |
| نوع روشنایی |
لامپ LED سفید |
| اندازه صفحه HDMI |
46x50x5 میلی متر |
| TFT Dots Pitch (طول نقاط TFT) |
0.1692x0.1692 میلی متر |
پشتیبانی و خدمات:
Chenghao Optoelectronic پشتیبانی و خدمات جامع را برای ماژول CH101WX05C-CT ارائه می دهد تا اطمینان از رضایت مشتری و یکپارچه سازی محصول را تضمین کند.در هنگام خرید CH101WX05C-CT، مشتریان از یک دوره گارانتی یک ساله بهره مند می شوند که در طول آن هرگونه نقص یا خرابی در محصول به سرعت برطرف می شود.واحدهای معیوب می توانند جایگزین شوند تا زمان توقف به حداقل برسد و بهره وری عملیاتی را حفظ کند.
پشتیبانی فنی یکی از اجزای کلیدی ارائه خدمات چنگ هاو است.تیم فنی با تجربه آنها در دسترس است تا از راه دور برای هر گونه مشکلاتی که در طول آزمایش یا استفاده از ماژول CH101WX05C-CT رخ می دهد، کمک کند.این شامل راهنمایی در مورد نصب، رفع مشکل و بهینه سازی عملکرد ماژول با توجه به الزامات خاص برنامه است.
تضمین کیفیت از طریق بازرسی و آزمایش دقیق قبل از حمل تضمین می شود.ماژول های CH101WX05C-CT از فرآیندهای دقیق کنترل کیفیت برای اطمینان از مطابقت با استانداردهای صنعت و گواهینامه هایی مانند CE و RoHS استفاده می کنندعلاوه بر این، چنگ هاو می تواند بر اساس درخواست مشتریان اسناد مربوط به صدور گواهینامه را ارائه دهد، که رعایت الزامات نظارتی را تسهیل می کند.
لجستیک و بسته بندی با دقت برای محافظت از ماژول های حساس نمایش در طول حمل و نقل مورد استفاده قرار می گیرد. هر واحد با استفاده از پالایش فوم در داخل جعبه های استاندارد صادرات بسته بندی می شود،با وزن کل هر جعبه کنترل شده برای جلوگیری از آسیببرای محموله های بزرگتر، پالت ها یا قاب های چوبی برای افزایش حفاظت استفاده می شوند.
Chenghao Optoelectronic's تعهد به رضایت مشتری فراتر از تحویل محصول است.آنها با شرکت های لجستیک اکسپرس همکاری های طولانی مدت دارند تا نرخ حمل و نقل رقابتی و تحویل به موقع را ارائه دهند.مشتریان تشویق می شوند تا با تیم های فروش و فنی برای هر گونه پرسش یا نیاز به پشتیبانی مربوط به ماژول CH101WX05C-CT تماس بگیرند.
سوالات متداول:
سوال1: این صفحه لمسی TFT LCD Capacitive چه مارک و مدل ای دارد؟
A1: این صفحه لمسی از Chenghao Optoelectronic است، شماره مدل CH101WX05C-CT است.
س2: آیا این محصول دارای گواهینامه ای است؟
A2: بله، صفحه لمسی CH101WX05C-CT دارای گواهینامه CE، RoHS و FCC است.
س3: آیا حداقل مقدار سفارش (MOQ) برای این محصول وجود دارد؟
A3: نه، حداقل مقدار سفارش برای این محصول صفحه لمسی وجود ندارد.
سوال 4: چگونه محصول برای تحویل بسته بندی می شود؟
A4: همه محصولات به دقت بسته بندی شده اند تا اطمینان حاصل شود که ایمنی. اندازه های کوچک با استفاده از سینی و بسته بندی کارتن، در حالی که اندازه های بزرگتر با استفاده از سوراخ فوم و کارتن.بسته بندی همچنین می تواند با توجه به نیازهای مشتری سفارشی شود.
س5: زمان تحویل و شرایط پرداخت برای این صفحه لمسی چیست؟
A5: زمان تحویل معمولا بین 3 تا 7 روز است. پرداخت می تواند از طریق TT یا سایر روش های توافق شده انجام شود.
سوال 6: ظرفیت عرضه Chenghao Optoelectronic برای این محصول چیست؟
A6: چنگهاو اپتوالکترونیک می تونه تا 20،000،000 قطعه در ماه از صفحه لمسی CH101WX05C-CT.
