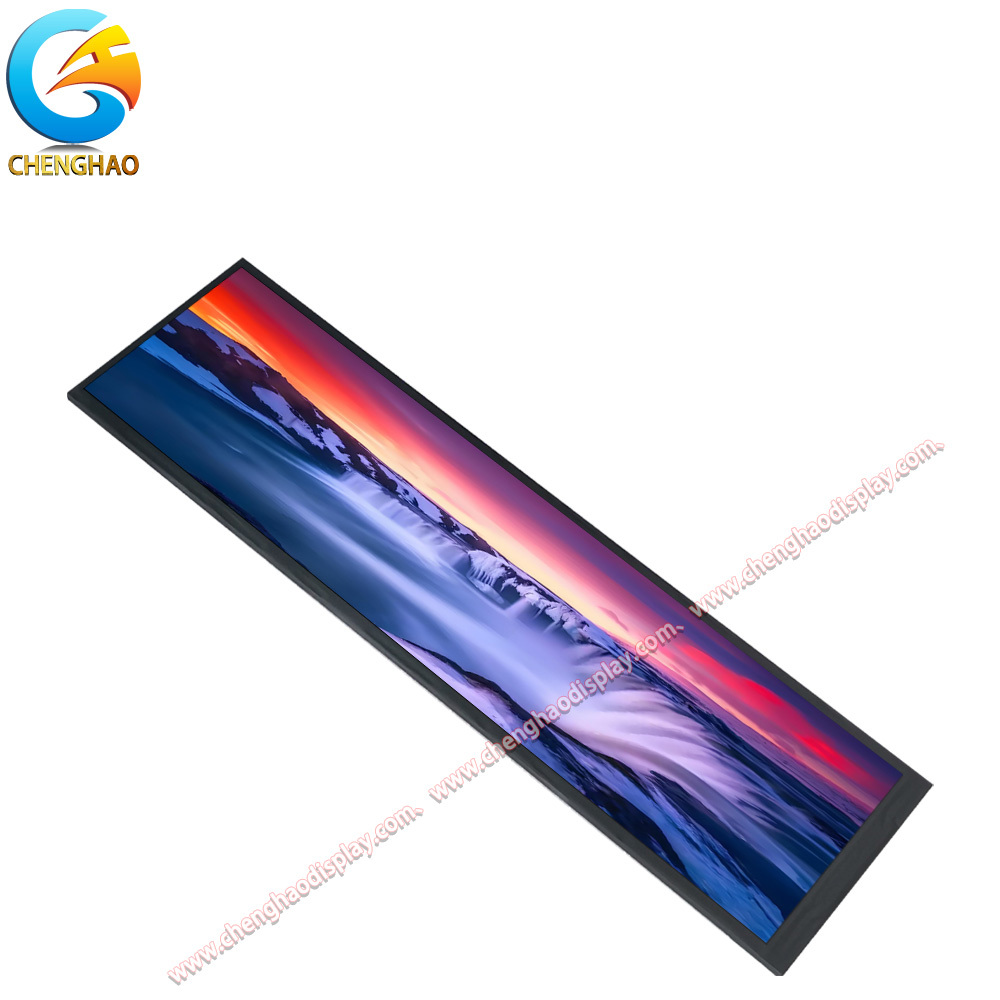

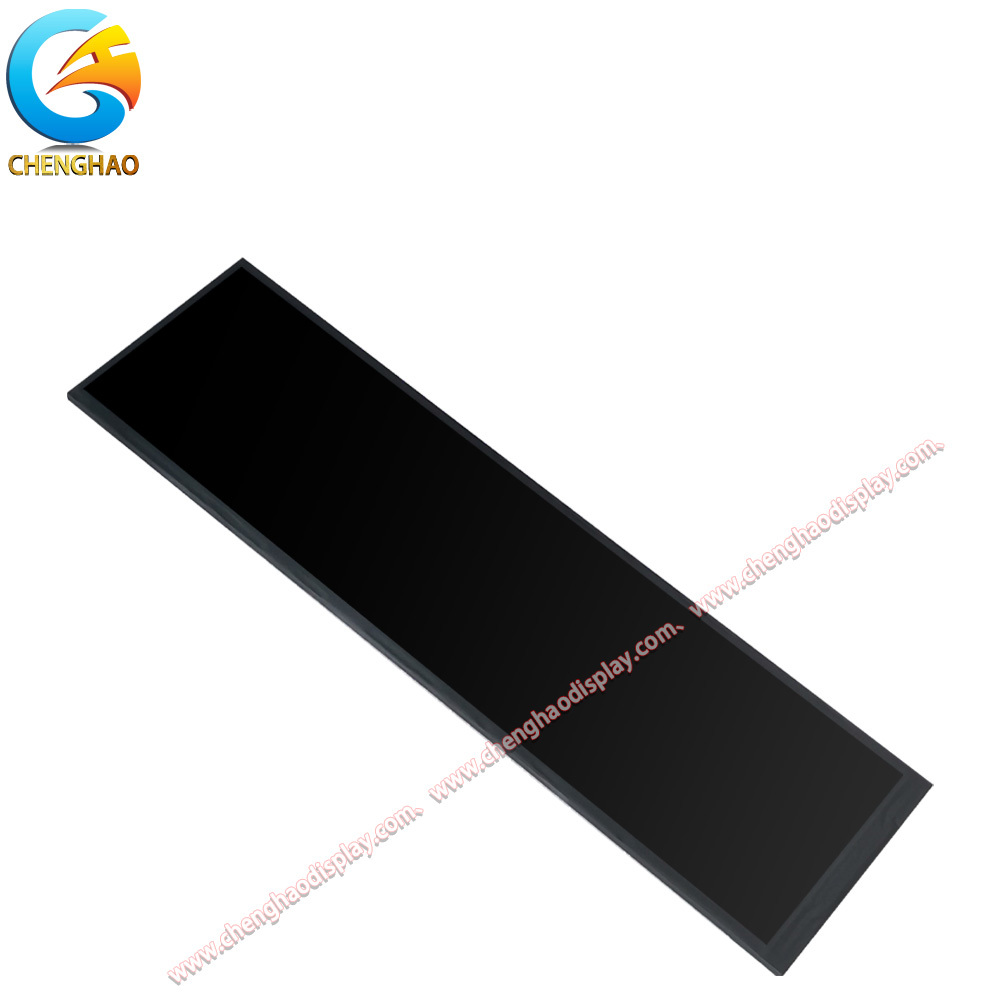

صفحه نمایش ال سی دی نواری بلند 1920x480 با صفحه نمایش 8 اینچی رابط MIPI IPS TFT

توضیحات محصول:

CH880FH01A، یک ماژول تخصصی 8 اینچی در طول نوار LCD ساخته شده توسط Chenghao Optoelectronic،طراحی شده برای پاسخگویی به نیازهای صفحه نمایش دستگاه هایی که فضای محدودی دارند اما وضوح بصری و قابلیت اطمینان قابل مذاکره نیستند.این ماژول در بازار به دلیل توانایی خود در قرار دادن در فضاهای تنگی نصب در حالی که ارائه عملکرد نمایشگر بالا، برجسته می شود.این کار باعث می شود آن را برای مشتریان در صنایع مختلف انتخاب کنید که به دنبال هر دو کاربرد و کیفیت هستند..

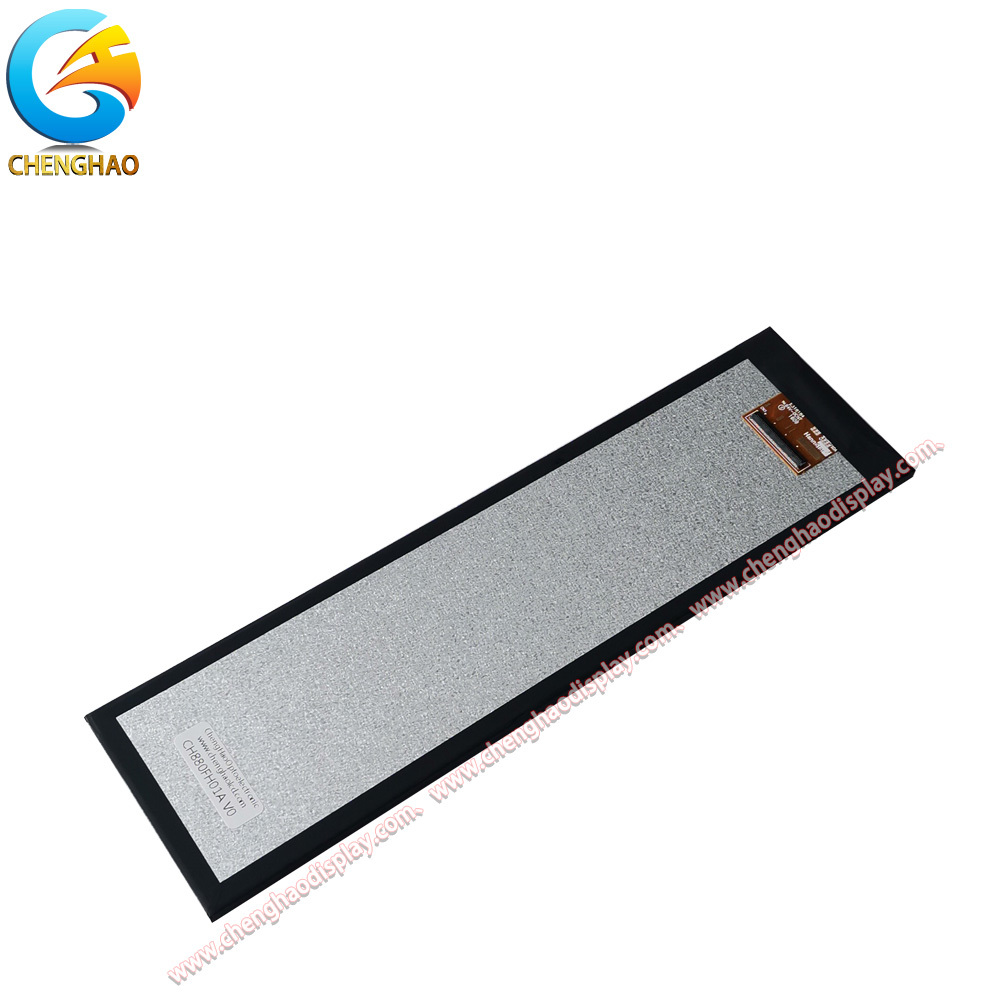

این ماژول با اندازه 231.3x64.3 میلی متر در کل، دارای یک منطقه قابل مشاهده از 219.48x55.32 میلی متر و یک منطقه فعال از 218.88x54 است.ابعاد ۷۲ میلی متر که اجازه می دهد آن را به طور یکپارچه در دستگاه هایی مانند کنترل کننده های صنعتی پانل باریک و هاب های خانه هوشمند فشرده بدون قربانی فضای نمایش داده شوداز نظر ساختاری، این یک مجمع TFT LCD متریکس فعال رنگی کامل است که یک پانل LCD TFT با کیفیت بالا، IC های راننده دقیق، یک روشنایی یکنواخت و FPC انعطاف پذیر را ترکیب می کند. از نظر قابلیت های نمایش، ماژول 8 اینچ strip tft LCD در ارائه تصاویر روشن و زنده برجسته است. which not only offers wide viewing angles of 80/80/80/80 degrees but also ensures that colors remain true and brightness stays consistent from any viewing position—critical for scenarios where multiple users may need to access the display simultaneously.

با وضوح 480x1920 نقطه و پشتیبانی از رنگ های 16M، می تواند متن دقیق، گرافیک پیچیده و محتوای پویا را با وضوح استثنایی ارائه دهد،در حالی که روشنایی 500 cd / m2 آن تضمین قابلیت خواندن در هر دو محیط روشن و متوسط کم نور. این ماژول همچنین دارای سازگاری قوی با محیط زیست است، که با اطمینان در محدوده دمای -20 ~ +70 °C کار می کند و دمای ذخیره سازی -30 ~ +80 °C را تحمل می کند.این باعث می شود آن را مناسب برای استفاده در محیط با دمای نوسان، از انبارهای صنعتی سرد تا فضاهای داخلی گرم. علاوه بر این با یک مدل عمده فروشی کارخانه (MOQ 100 قطعه) ، پشتیبانی از نمونه ها و گزینه های سفارشی،CH880FH01A انعطاف پذیری را برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهد، این که آیا آنها در مرحله تحقیق و توسعه هستند یا نیاز به تولید در مقیاس بزرگ دارند.

ویژگی ها:

(1) نسبت ابعاد بهینه شده فضای باریک: با اندازه ماژول 231.3x64.3 میلی متر و منطقه فعال 218.88x54.72 میلی متر، نسبت ابعاد طولانی آن تضمین پوشش نمایش حداکثر در پانل های دستگاه باریک (به عنوان مثال،کنترل کننده های صنعتی باریک)، اجتناب از "فریاد فضای لبه" مسئله ماژول های مربع سنتی.

(2) طراحی بصری دوستانه چند کاربر: حالت IPS / انتقال دهنده / معمولا سیاه ، همراه با زاویه های تماشای 80/80/80/80 و دقت رنگ 16M ،از بین بردن تفاوت های بصری بین نمای جلویی و جلویی، ایده آل برای سناریوهایی است که در آن چندین کاربر (مانند کارکنان کارگاه یا ساکنان خانه) به طور همزمان صفحه نمایش را بررسی می کنند..

(3) حفاظت از دو درجه حرارت: فراتر از پشتیبانی از استفاده عملیاتی -20 ~ + 70 °C، شرایط ذخیره سازی -30 ~ + 80 °C را تحمل می کند.جلوگیری از کاهش عملکرد ناشی از تغییرات شدید دمایی در طول حمل و نقل یا انبار.

(4) پشتیبانی انعطاف پذیر از R&D به تولید: در کنار MOQ عمده فروشی 100 قطعه، ارائه نمونه برای آزمایش R&D و گزینه های سفارشی (به عنوان مثال، تنظیمات FPC) ،برطرف کردن شکاف بین نیازهای آزمایش دسته های کوچک و تقاضای تولید در مقیاس بزرگ.

پارامترهای فنی:

جهت مشاهده	80/80/80/80
رابط	MIPI
منطقه فعال	218.88x54.72 میلی متر
رنگ	16M
قطعنامه	480x1920 نقطه
روشنایی صفحه نمایش	500 Cd/m2
منطقه مشاهده	219.48x55.32 میلیمتر
دمای کار	-20 ~ +70°C
اندازه طرح	231.3x64.3x4.8 میلی متر
کنتراست	800:1

سفارشی سازی:

به عنوان یک تولید کننده حرفه ای قطعات یدکی TFT LCD، Chenghao Optoelectronic بر ارائه خدمات سفارشی سازی هدفمند برای ماژول CH880FH01A 8 اینچ طول نوار TFT LCD (یک قطعات یدکی،محصول نهایی نیست)تمام محتوای سفارشی سازی در اطراف بهینه سازی سازگاری ماژول با مونتاژ دستگاه های پایین جریان، شامل پارامترهای کاربردی، جزئیات ساختاری و ارتقاء مربوط به لمس،در حالی که اطمینان حاصل شود که ماژول سفارشی ثبات و سازگاری مورد نیاز برای ادغام قطعات یدکی را حفظ می کند.
1. تخصيص پارامتر عملکردي LCD TFT
برای تطابق با نیازهای عملیاتی دستگاه های مختلف، تنظیمات پارامتر عملکردی برای قطعات اصلی TFT LCD ارائه می شود.روشنایی استاندارد 500 cd/m2 می تواند در محدوده 200~800 cd/m2 تنظیم شود روشنایی پایین تر (200~300 cd/m2) برای قطعات جایگزین کنترل خانه هوشمند کم مصرف، و روشنایی بالاتر (600 ~ 800 cd / m2) برای قطعات جانبی دستگاه IoT در فضای باز که نیاز به عملکرد ضد درخشش دارند. برای سفارشی سازی نوع رابط،رابط استاندارد MIPI را می توان به SPI یا رابط موازی تغییر داد، سازگاری با نیاز به سازگاری سیستم کنترل تجهیزات صنعتی قدیمی تر یا ابزار تخصصی، از بین بردن نیاز مشتریان به تعویض قطعات دیگر در دستگاه.
2. FPC شکل و ساختار سفارشی
به عنوان یک قطعه اتصال کلیدی از ماژول LCD TFT (بخش یدکی) ، شکل و ساختار FPC به طور کامل قابل تنظیم است تا متناسب با فضای مونتاژ داخلی دستگاه های پایین رود باشد.سفارشی سازی شکل شامل برش FPC به شکل L استشکل U یا شکل نامنظم، جلوگیری از درگیری با قطعات جایگزین دیگر (مانند خازن ها و مقاومت ها) در داخل دستگاه در طول نصب.سفارشی سازی ساختار شامل تنظیم ضخامت FPC (از 0.2mm تا 0.5mm) و تعداد/موقعیت پین ها (به عنوان مثال، افزایش 2 ~ 4 پین سیگنال برای دستگاه هایی که نیاز به انتقال اطلاعات اضافی دارند)یا کوتاه کردن طول FPC با 10 ~ 30mm برای متناسب شدن با داخلی دستگاه های جمع و جور. همه FPC های سفارشی عملکرد انتقال سیگنال مشابه نسخه استاندارد را حفظ می کنند تا ادغام پایدار با قطعات دیگر را تضمین کنند.
3. تعديل ضد درخشش و ضد انعکاس صفحه
برای افزایش قابلیت استفاده از ماژول در محیط های مختلف روشنایی (به عنوان یک قطعه ی اضافی برای مونتاژ دستگاه) ، پوشش ضد شعله (AG) برای سطح صفحه نمایش ارائه شده است.یک پوشش مات AG بر روی پنل LCD اعمال می شود، کاهش بازتاب نور 60٪ تا 80٪ در مقایسه با صفحه نمایش استانداردمناسب کردن آن برای قطعات یدکی دستگاه های مورد استفاده در سناریوهای روشن (مانند تجهیزات کارگاه صنعتی یا ترمینال های IoT در فضای باز)برای مشتریانی که نیاز بیشتری به ضد انعکاس دارند، می توان یک پوشش ضد درخشش + ضد انعکاس (AR) دو لایه اختیاری اضافه کرد، که نور مستقیم خورشید را به حداقل می رساند.اطمینان از جلوه های نمایش روشن بدون تأثیر بر ضخامت ماژول یا مونتاژ با قطعات دیگر.
4. تخصيص نصب تابع لمسي
برای دستگاه های بعدی که نیاز به کار با لمس دارند،CH880FH01A (به عنوان یک قطعه ی جا به جا LCD TFT) می تواند با نصب عملکرد لمسی با یک پانل لمسی ظرفیت (CTP) بر روی سطح LCD TFT ارتقا یابد.عملکرد لمسی از لمس همزمان 5 نقطه پشتیبانی می کند ، با زمان پاسخ ≤10ms ، نیازهای عملیاتی پنل های کنترل خانه هوشمند ، تجهیزات پزشکی یا دستگاه های کنترل صنعتی را برآورده می کند.در طول نصب، ماژول لمسی به عنوان یک قطعه ی جایگزین مستقل متصل می شود.اطمینان از این که آن را به ساختار اصلی TFT LCD آسیب نمی رساند و می تواند به راحتی با ماژول به دستگاه پایین رود جمع شود.
5طراحی صفحه لمسی
برای مشتریانی که نیاز به تجربیات شخصی کار با لمسی دارند، طراحی صفحه لمسی سفارشی ارائه می شود (با عملکرد لمسی نصب شده در قطعه ی پشتی LCD TFT مطابقت دارد).این شامل سفارشی سازی اندازه تنظیم منطقه فعال پنل لمسی برای هماهنگی با CH880FH01A.88x54.72 mm منطقه نمایش فعال، یا کمی آن را کاهش می دهد تا متناسب با طراحی فریم دستگاه باشد.سفارشی سازی درمان سطح شامل پوشش ضد اثر انگشت (AF) (برای کاهش لکه ها در پانل های اغلب لمس شده) یا پوشش ضد خراش سخت (با سختی 3H ~ 6H)، مناسب برای قطعات معدنی تجهیزات صنعتی است.طراحی لبه پنل لمسی را می توان به لبه های گرد (قطر 1 ~ 3mm) سفارشی کرد تا با زیبایی کلی مونتاژ دستگاه مطابقت داشته باشد، اطمینان از پانل لمسی (به عنوان یک قطعه ی جا به جا) با ماژول LCD TFT و دستگاه پایین به طور یکپارچه ادغام می شود.

سوالات متداول:

سوال: نام تجاری این صفحه نمایش LCD TFT چیست؟

پاسخ: نام تجاری آن Chenghao Optoelectronic است.

سوال: شماره مدل این صفحه نمایش LCD TFT چیست؟

جواب: شماره مدل CH800FH01A است.

سوال: این صفحه نمایش TFT LCD در کجا تولید می شود؟

پاسخ: این محصول در چین ساخته شده است، به طور خاص در شنژن.

سوال: این صفحه نمایش LCD TFT چه گواهیاتی دارد؟

A: این صفحه نمایش LCD TFT دارای گواهینامه CE، ISO9001، RoHS و SGS است.

سوال: شرایط پرداخت پذیرفته شده برای خرید این صفحه نمایش LCD TFT چیست؟

A: شرایط پرداخت پذیرفته شده T / T، AliPay و PayPal هستند.
