توضیحات محصول:
|

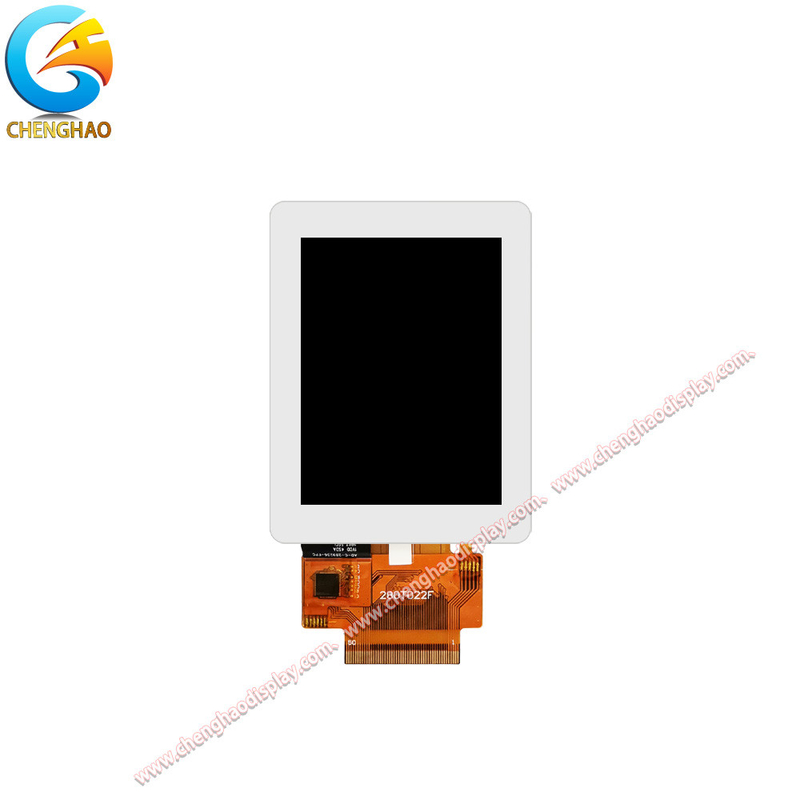

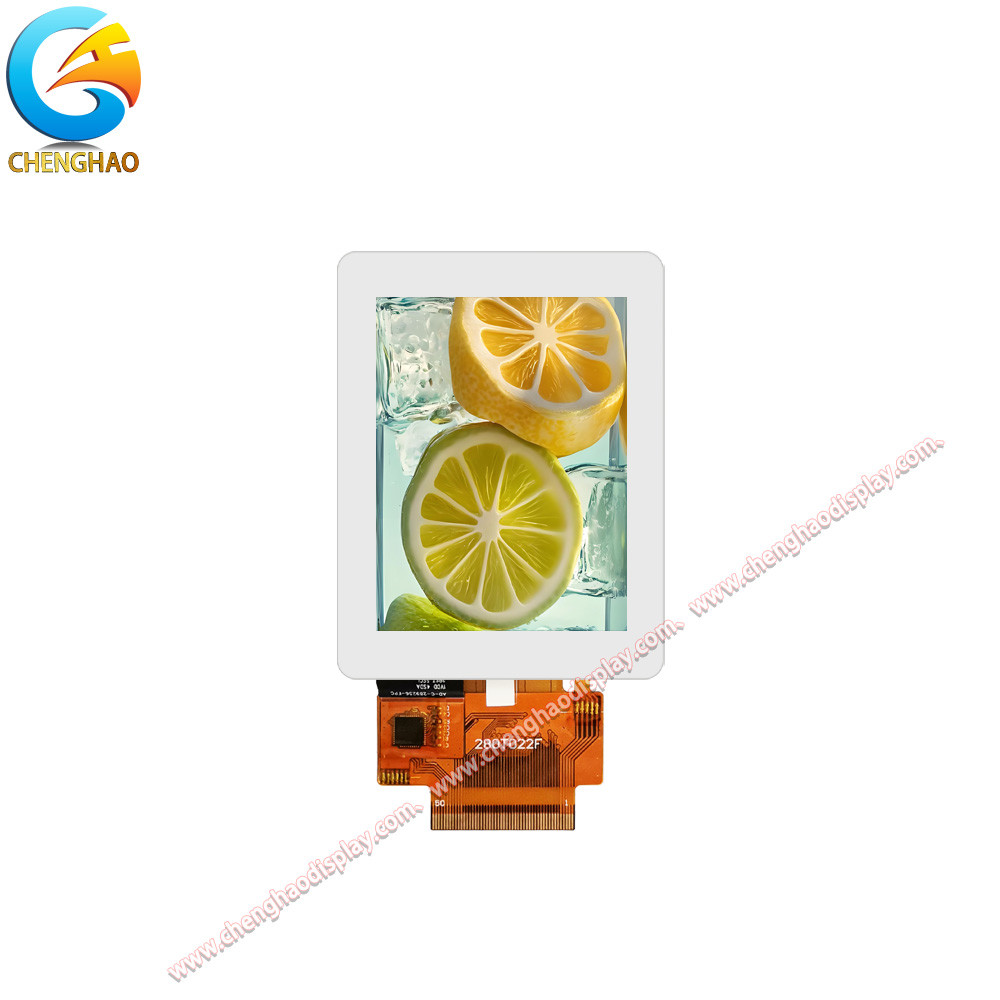

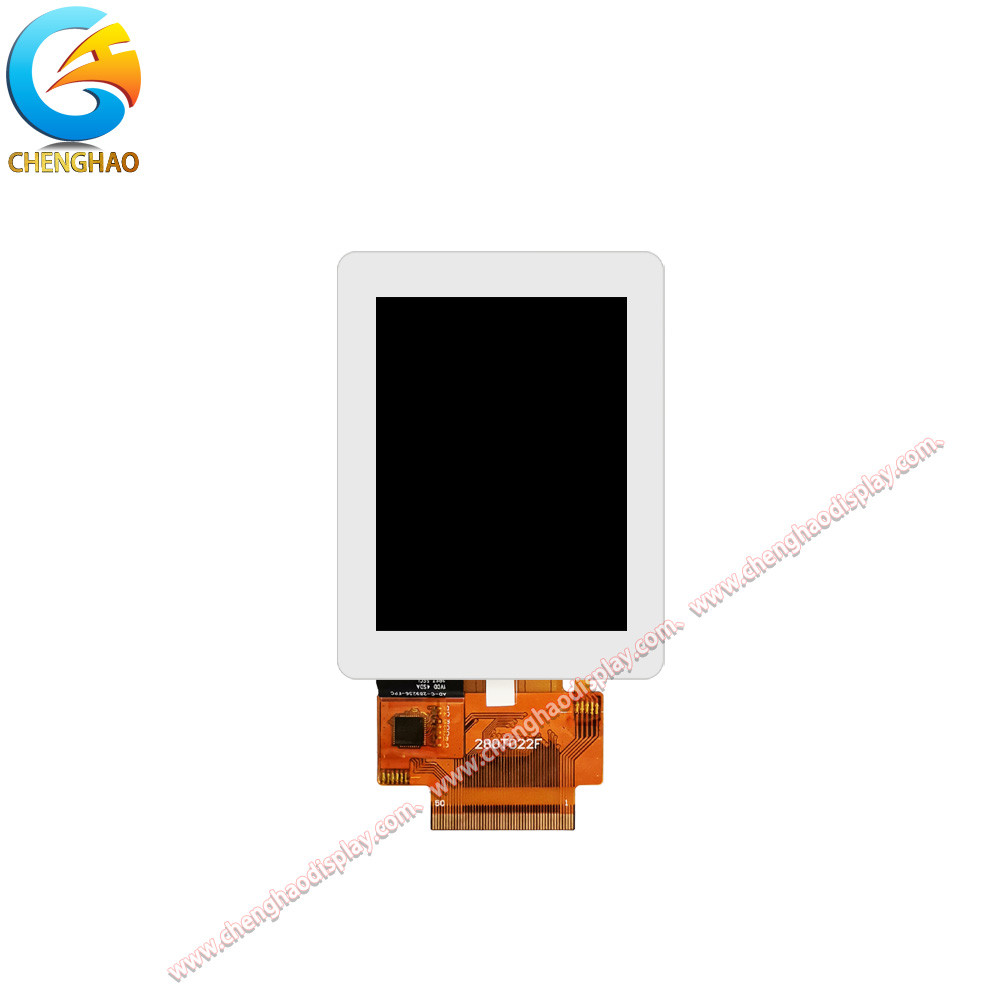

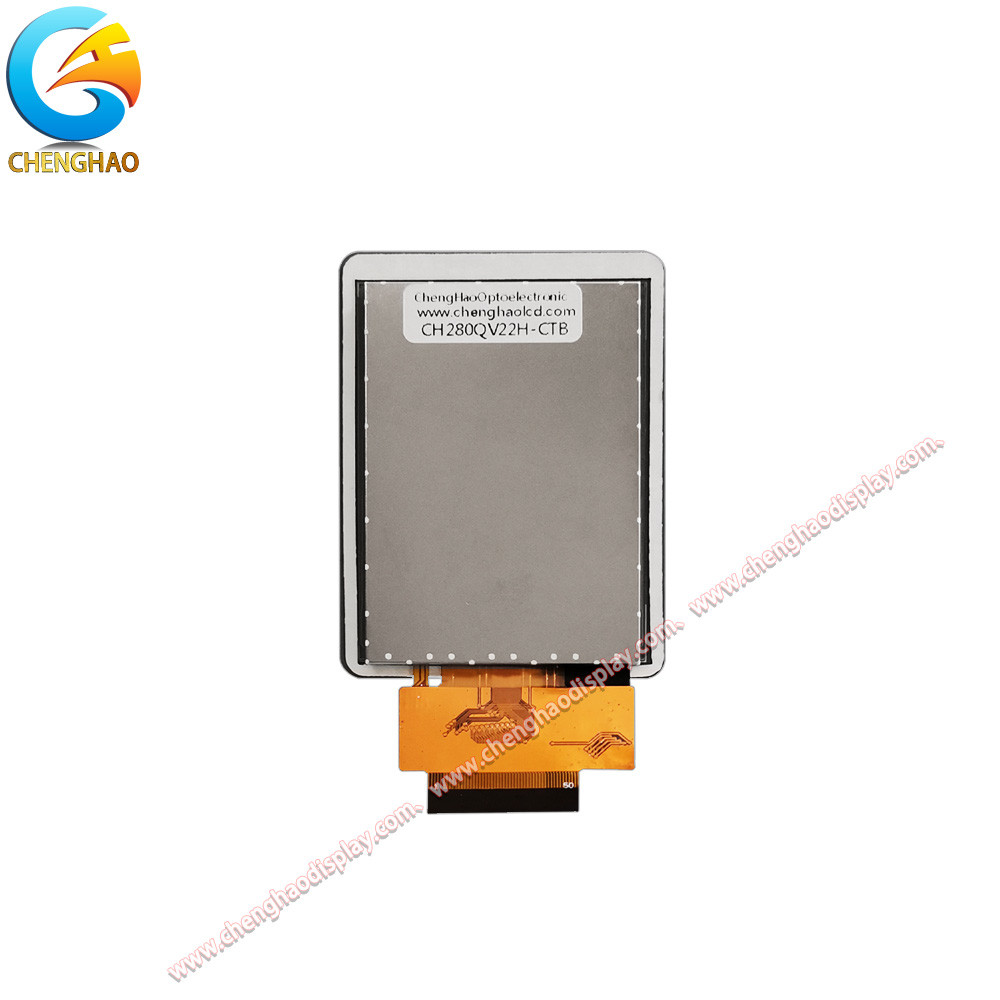

CH280QV22H-CTB یک ماژول صفحه نمایش LCD TFT لمسی ظرفیتی 2.8 اینچی IPS است که توسط Chenghao Optoelectronic ارائه شده است. این ماژول دارای وضوح 320x240 است و از یک رابط SPI استفاده می کند.به طور گسترده ای در کنترل صنعتی استفاده می شود، خانه هوشمند، تجهیزات پزشکی، ترمینال های اینترنت اشیا و تجهیزات نصب شده در خودرو. ماژول دارای عملکرد زاویه تماشای عالی (80 درجه بالا، پایین، چپ و راست) ، نمایش روشن و رنگی،رنگ های 262K را پشتیبانی می کند، و روشنایی تا 300 cd/m2 دارد.
این ماژول دارای یک طراحی ساختاری فشرده با اندازه کلی 56 x 74 x 3.74 میلی متر و یک منطقه نمایش 43.2 x 57.6 میلی متر است.یک انتقال ≥87%، و سختی سطحی 6H. در حالی که کیفیت صفحه نمایش را تضمین می کند، همچنین مقاومت خراش خوبی دارد. نوع پنل لمسی ظرفیت است، از یک رابط I2C استفاده می کند و دارای محدوده ولتاژ عملیاتی 2 است..8 ولت تا 3.3 ولت که می تواند پاسخ حساس و پایدار لمس را فراهم کند.
|
|
 |
|
|
محدوده دمای عملیاتی ماژول نمایش CH280QV22H-CTB -20°C تا +70°C و محدوده دمای ذخیره سازی -30°C تا +80°C است.اجازه می دهد تا آن را به طور پایدار در انواع محیط های پیچیده کار کند.علاوه بر این، ماژول از آزمایش نمونه دسته کوچک پشتیبانی می کند و می تواند با توجه به نیازهای مشتری سفارشی شود، از جمله تنظیم ساختار کابل FPC، تنظیم روشنایی پس زمینه،بازسازی تعریف رابط، و طراحی سفارشی پنل لمسی و غیره، برای پاسخگویی کامل به نیازهای کاربردی متمایز دستگاه های مختلف پایانی.
چه در ابزارهای دقیق، چه در ترمینال های هوش مصنوعی، یا سیستم های کنترل خودرو،CH280QV22H-CTB تبدیل به یک انتخاب ایده آل راه حل نمایش با قابلیت اطمینان بالا و قابلیت های سفارشی سازی انعطاف پذیر.
|
ویژگی ها:
مجهز به یک صفحه نمایش LCD TFT با کیفیت بالا با 320x240 نقطه، از ارائه تصویر ظریف پشتیبانی می کند و برای نمایش تصاویر اطلاعات فشرده مناسب است.
با استفاده از تکنولوژی IPS، زاویه دید گسترده 80 درجه در چهار جهت، بالا، پایین، چپ و راست،اطمینان از عدم وجود رنگ و گوشه های تاریک هنگام مشاهده تصویر از هر جهت.
پانل لمسی ظرفیت ساز داخلی، پاسخگو، آسان برای کار، پشتیبانی از لمسی چند نقطه ای، مناسب برای سناریوهای کاربردی تعاملی پیچیده.
- شیشه های لمسی با قدرت بالا
لایه لمسی از یک پوشش شیشه ای با سختی 6H استفاده می کند که دارای مقاومت خارش و فشار عالی است و برای محیط های بیرونی یا صنعتی مناسب است.
انتقال نور شیشه لمسی به بیش از 87٪ می رسد و هنوز هم می تواند اثرات نمایش خوبی را در محیط های نور قوی حفظ کند.
ضخامت کل ماژول در حدود 3.74 میلی متر کنترل می شود که برای برنامه های جاسازی شده حساس به فضا مناسب است.
- طراحی نور پس زمینه صرفه جویی در انرژی
منبع روشنایی داخلی با کارایی بالا، در حالی که روشنایی پایدار را فراهم می کند، مصرف برق را کاهش می دهد و عمر دستگاه را افزایش می دهد.
- پیکربندی رابط کاربری کم مصرف
بخش صفحه نمایش از ارتباطات SPI استفاده می کند و بخش لمسی از رابط I2C استفاده می کند که طراحی سیستم را ساده می کند و مصرف انرژی را کاهش می دهد.
- قابل استفاده در طیف گسترده ای از محدوده های دمایی
با قابلیت دمای عملیاتی از -20 °C تا +70 °C، از عملکرد پایدار در محیط های مختلف صنعتی و بیرونی پشتیبانی می کند.
- پشتیبانی از طراحی و توسعه پروژه
ساختار FPC، روشنایی پس زمینه، فرم رابط، طرح لمس و غیره می تواند با توجه به نیازهای مشتری برای افزایش سازگاری محصول شخصی سازی شود.
پارامترهای فنی:
| حالت نمایش |
IPS/Transmissive/معمولا سیاه |
| جهت مشاهده |
80/80/80/80 |
| نوع LCD |
2.8 TFT+ CTP |
| تعداد نقاط |
240x320 |
| اندازه ماژول |
56 * 74 * 3.74 میلی متر |
| دمای ذخیره سازی |
-30 ~ +80 °C |
| اندازه ناحیه فعال |
43.2 * 57.6 میلی متر |
| رابط LCD |
SPI |
| روشنایی |
300 Cd/m2 روشنایی |
| دمای کار |
-20 ~ +70 °C |
کاربردها:
CH280QV22H-CTB یک ماژول LCD TFT 2.8 اینچی با کارایی بالا است که نمایشگر و لمس را ادغام می کند.سازگاری قابل توجهی با محیط زیست و قابلیت های سفارشی سازی انعطاف پذیر، به طور گسترده ای در صنایع مختلف و سیستم های تجهیزات استفاده شده است.
- تجهیزات پایانی دستی
این ماژول جمع و جور و سبک وزن است و به ویژه برای ابزارهای دستی مانند تجهیزات تشخیص میدان، اسکنرهای پزشکی دستی، ترمینال های قابل حمل و غیره مناسب است.ارائه نمایش داده های واضح و رابط مناسب تعامل انسان و کامپیوتر.
- رابط کاربری صنعتی
در زمینه اتوماسیون صنعتی، CH280QV22H-CTB اغلب در پانل های کنترل یا ترمینال های عملیات برای نمایش وضعیت تجهیزات، تنظیم پارامترها یا رابط خطای فوری ادغام می شود.با مزایایی از ضد تداخل قوی، زاویه دید گسترده و قابلیت تطبیق در مناطق با دمای بالا.
- تجهیزات پزشکی قابل حمل
قابلیت های نمایش وضوح بالا و عملکرد لمسی ماژول آن را برای تجهیزات الکترونیکی پزشکی مانند گلوکوز سنج خون، الکتروکاردیوگراف، مانیتورهای دمای بدن،و غیره.، ارائه یک تجربه تعاملی بصری و پایدار به کاربران و بهبود کارایی تشخیص و نظارت.
- ترمینال امنیتی هوشمند
CH280QV22H-CTB می تواند در محصولات امنیتی مانند سیستم های کنترل دسترسی، ترمینال های تشخیص اثر انگشت، دستگاه های مدیریت بازدید کننده و غیره استفاده شود.برای تحقق عملکردهایی مانند نمایش اطلاعات و تأیید هویت، و بهبود تعاملی و امنیت سیستم.
- سیستم کنترل خانه هوشمند
در ترمینال های کنترل خانگی مانند لوازم خانگی هوشمند، سوئیچ های هوشمند و ترموستات های هوشمند،این ماژول به عنوان یک قطعه لمسی اصلی نمایشگر استفاده می شود تا کاربران بتوانند تجهیزات مانند چراغ ها را به صورت مرکزی مدیریت و کنترل کنند.، تهویه مطبوع و پرده
- الکترونیک مصرفی
CH280QV22H-CTB همچنین در الکترونیک مصرفی مانند ماشین های یادگیری کودکان، فرهنگ لغات الکترونیکی و کنسول های بازی کوچک استفاده می شود. با عملکرد پایدار و لمس حساس،تجربه کاربری کاربر را بهبود می بخشد.
- سیستم نظارت کشاورزی و محیط زیست
در تجهیزات هوشمند کشاورزی و آزمایش محیط زیست، این ماژول برای نمایش داده های سنسور در زمان واقعی مانند دمای هوا و رطوبت، شدت نور، اطلاعات خاک و غیره استفاده می شود.برای کمک به کاربران در تصمیم گیری های زیست محیطی موثر.
- تجهیزات مدیریت ترافیک و انرژی
این ماژول همچنین به طور معمول در زمینه ترمینال های نمایش وضعیت در وسایل نقلیه، ابزارهای وسایل نقلیه الکتریکی، رابط های انبار شارژ و غیره استفاده می شود و برای نمایش داده های کلیدی مانند قدرت،سرعتو اطلاعات خطا.
سفارشی سازی:
CH280QV22H-CTB نه تنها یک ماژول نمایش استاندارد است، بلکه یک راه حل لمس صفحه نمایش با قابلیت های بسیار انعطاف پذیر و سفارشی است.می تواند به طور گسترده ای نیازهای شخصی پروژه های مختلف مشتری را از نظر عملکرد برآورده کند، ساختار، عملکرد، و غیره زیر گزینه های سفارشی سازی اصلی است که این محصول می تواند ارائه:
- طراحی شخصی ساختار کابل FPC
برای الزامات طرح بندی تخت های کنترل اصلی مختلف یا رابط های سیستم، از سفارشی سازی طول، عرض، جهت مسیر،تعریف پین PIN و موقعیت رابط FPC (بورد مدار انعطاف پذیر) برای دستیابی به سازگاری بالا با ساختار سخت افزاری کل ماشین.
- پیکربندی اختیاری از عملکرد لمسی
شما می توانید انتخاب کنید که آیا به انجام عملکرد لمس با توجه به نیازهای واقعی مشتری، و شما همچنین می توانید بین لمس ظرفیت و مقاومت انتخاب کنید. در همان زمان،حساسیت لمس، نقاط لمسی و مدل تراشه کنترل کننده لمسی را می توان در صورت نیاز تنظیم کرد.
- سفارشی سازی منحصر به فرد ساختار ظاهر
پشتیبانی از سفارشی سازی شخصی از اندازه ماژول، نسبت منطقه نمایش، شکل پوشش شیشه ای و غیره با توجه به الزامات باز کردن پانل دستگاه مشتری، روش تثبیت، منطقه محافظ فریم،و غیرهبرای اطمینان از نصب مناسب.
- نوع رابط و تبدیل پروتکل
علاوه بر رابط های استاندارد SPI و I2C ، همچنین می تواند برای تبدیل به پورت موازی (RGB) ، رابط MCU ،MIPI یا پروتکل های ارتباطی دیگر بر اساس الزامات مختلف سیستم عامل اصلی کنترل برای افزایش سازگاری و مقیاس پذیری.
- تنظیم روشنایی سیستم روشنایی
تعداد لامپ های روشنایی، حالت رانندگی فعلی و مواد فیلم پخش می تواند با توجه به سناریوی استفاده از ترمینال تنظیم شود (مانند نور خورشید بیرونی،محیط صنعتی با روشنایی بالا، و غیره) برای دستیابی به سطوح مختلف خروجی روشنایی.
- گسترش محدوده دمای عملیاتی
اگر برنامه مشتری شامل محیط بسیار سرد یا با دمای بالا باشد،ماژول می تواند از مواد کریستال مایع پیشرفته و راه حل های بسته بندی ساختاری برای حفظ عملکرد پایدار در شرایط آب و هوایی شدیدتر استفاده کند..
- چاپ جلد و سفارشی سازی لوگو
پشتیبانی از چاپ لوگو برند، آیکون های عملیات، لوگو عملکرد و غیره در پوشش شیشه ای برای کمک به مشتریان در بهبود شناخت برند و تصویر حرفه ای محصولات پایانی.
- درمان ضد تداخل و تقویت
برای سناریوهای صنعتی یا کاربردهای محیط الکترومغناطیسی قوی، ماژول می تواند محافظ EMI، قاب لاستیک رسانا ضخیم،ساختار ثابت و سایر طرح ها برای بهبود ثبات کلی سیستم.
- یکپارچه سازی راه حل ماژول ترکیبی
ارائه طراحی یکپارچه LCD+TP+backlight+driver ICیا ماژول را با کابینت و صفحه کنترل اصلی برای آزمایش بر اساس برنامه های مشتری برای کوتاه کردن چرخه توسعه محصول ادغام کنید..
سوالات متداول:
سوال: نام تجاری صفحه لمسی LCD کوچک چیست؟
ج: نام تجاری صفحه لمسی LCD کوچک Chenghao Optoelectronic است.
سوال: شماره مدل صفحه لمسی LCD کوچک چیست؟
A: شماره مدل صفحه لمسی LCD کوچک CH280QV22H-CTB است.
سوال: صفحه لمسی LCD کوچک چه گواهیاتی دارد؟
A: صفحه لمسی LCD کوچک با RoHS، CE و FCC گواهی شده است.
سوال: حداقل مقدار سفارش برای صفحه لمسی LCD کوچک چیست؟
ج: حداقل مقدار سفارش برای صفحه لمسی LCD کوچک 100 عدد است.
سوال: جزئیات بسته بندی برای صفحه لمسی LCD کوچک چیست؟
ج: همه محصولات به روش درست بسته بندی شده اند تا آن را امن نگه دارند. برای اندازه های کوچک محصولات ما از سینی + کارتن استفاده می کنیم، برای اندازه های بزرگتر ما از فوم اسلات + کارتن استفاده می کنیم.ما همچنین بسته بندی را بر اساس نیازهای مشتریان طراحی می کنیم.
