توضیحات محصول:
|

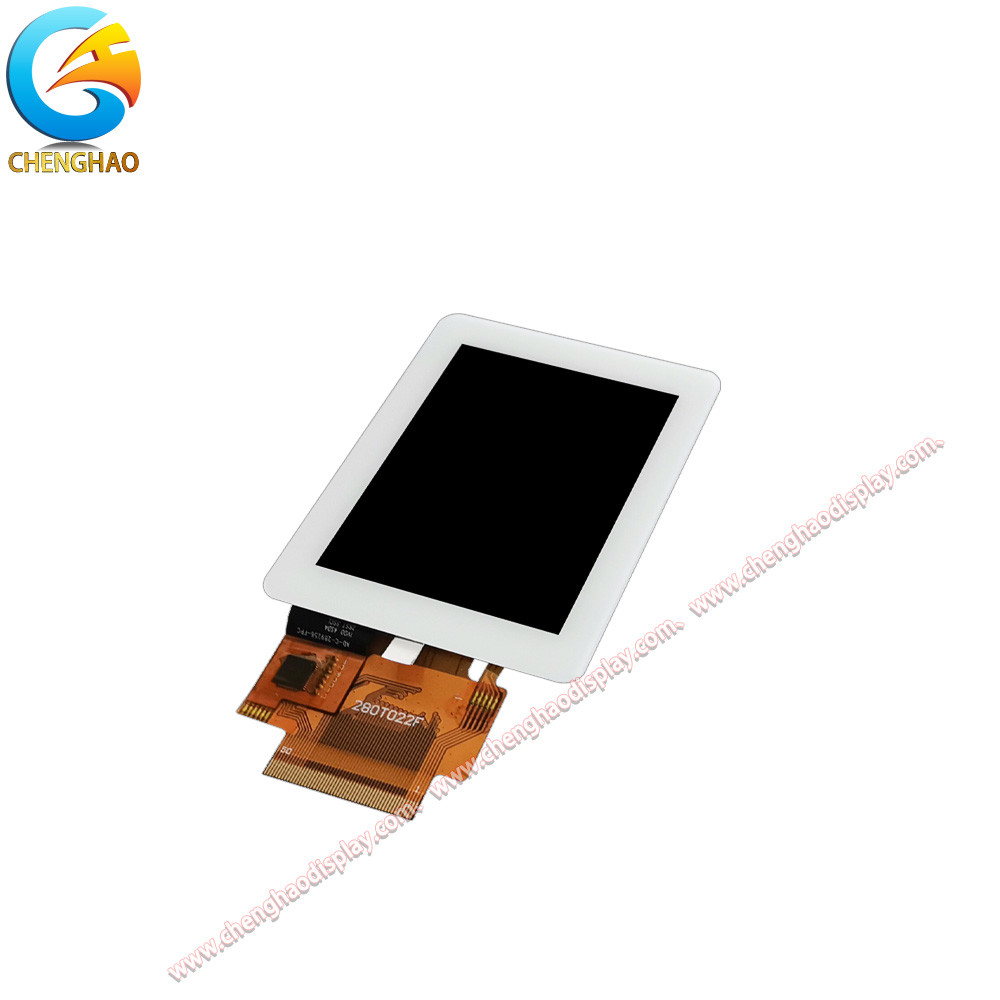

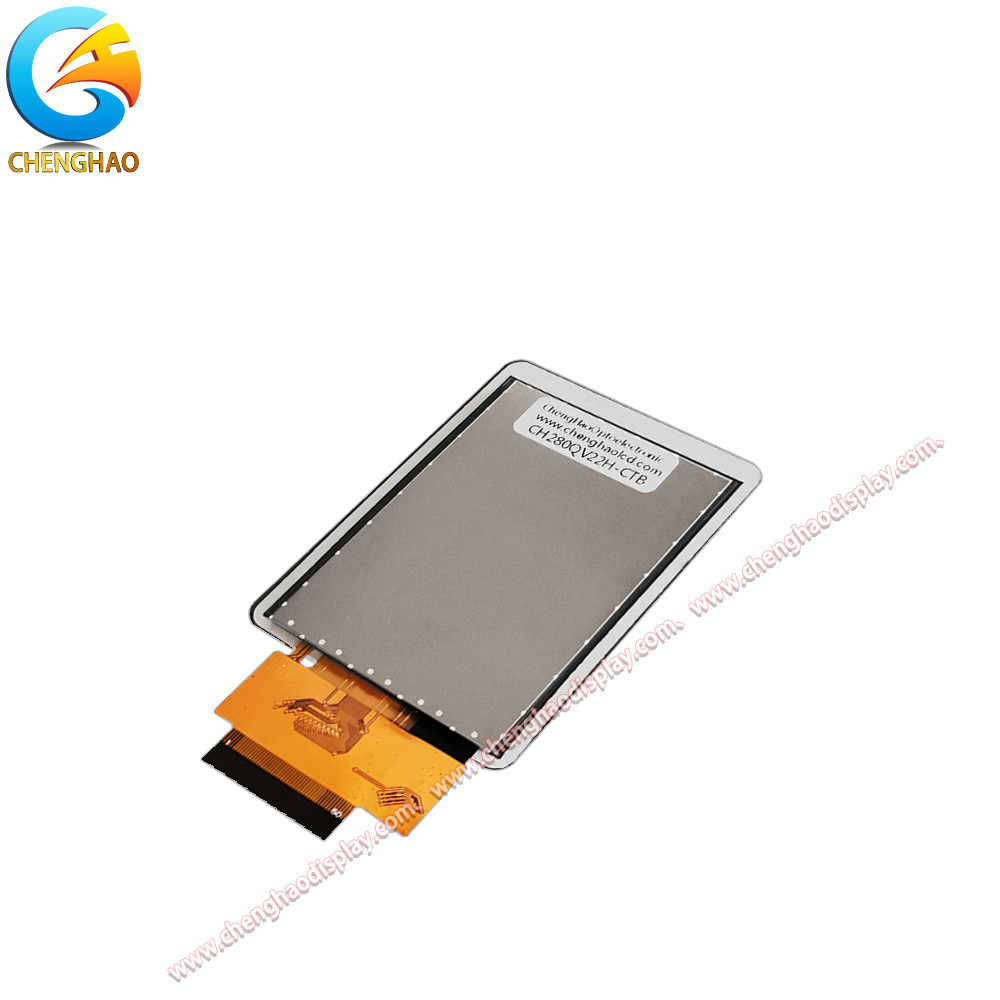

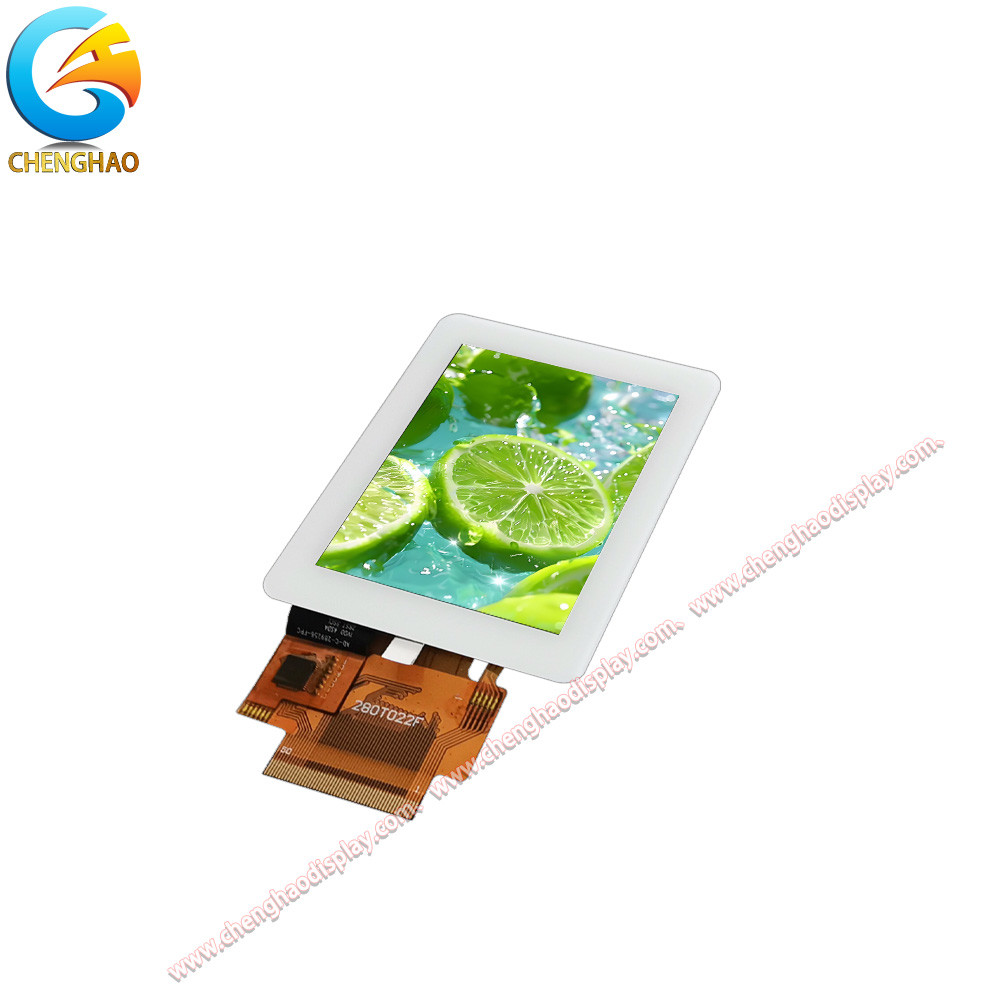

CH280QV22H-CTB یک ماژول صفحه لمسی LCD TFT 2.8 اینچی با عملکرد بالا است که توسط Shenzhen Chenghao Optoelectronics Technology Co., Ltd. عرضه شده است و برای نیازهای مختلف نمایش کوچک و متوسط طراحی شده است..این ماژول ترکیبی از فناوری پیشرفته نمایش و توابع لمسی انسانی است و به طور گسترده ای در کنترل صنعتی، خانه هوشمند، تجهیزات پزشکی و سایر زمینه ها استفاده می شود.
ماژول دارای ابعاد بیرونی 56 × 74 × 3.74 میلی متر و یک منطقه قابل مشاهده 42.8 × 57.2 میلی متر است که یک اثر نمایش واضح را فراهم می کند.CH280QV22H-CTB تکنولوژی IPS (In-Plane Switching) را برای اطمینان از زاویه دید گسترده و عملکرد رنگ واقعی اتخاذ می کند. وضوح تا 320x240 پیکسل است و می تواند 262K رنگ را نشان دهد، ارائه کاربران با یک تجربه بصری زنده.
از نظر عملکرد لمسی، ماژول مجهز به یک پنل لمسی ظرفیت است، از رابط I2C پشتیبانی می کند و دارای دامنه ولتاژ کار از 2.8V تا 3.3V است. ضخامت شیشه لمسی آن 0.7 میلی متر است،و انتقال بیش از 87 درصد است.در ترکیب با سختی سطح 6H، مقاومت خوب در برابر لباس و حساسیت لمس را تضمین می کند.
|
 |
|
|
محدوده دمای عملیاتی CH280QV22H-CTB از -20°C تا +70°C است و دمای ذخیره سازی می تواند به -30°C تا +80°C برسد، که به آن امکان می دهد در محیط های مختلف پیچیده به طور پایدار کار کند.ماژول همچنین پشتیبانی از خدمات سفارشیمشتریان می توانند شکل FPC، درخشش روشنایی و رابط LCD را با توجه به نیازهای خاص تنظیم کنند تا نیازهای سناریوهای مختلف برنامه را برآورده کنند.
به طور کلی، CH280QV22H-CTB به یک انتخاب ایده آل برای بسیاری از مشتریان صنعت با عملکرد فنی برتر و گزینه های سفارشی انعطاف پذیر تبدیل شده است،کمک به توسعه و استفاده از محصولات نوآورانه مختلفچنگ هاو اپتوالکترونیک متعهد به ارائه راه حل های نمایش با کیفیت بالا به مشتریان و ترویج توسعه صنعت است.
|
|
ویژگی ها:
1صفحه نمایش با وضوح بالا
با وضوح 320x240 پیکسل، اثرات تصویر واضح و ظریف را فراهم می کند.
2تکنولوژی IPS
تکنولوژی IPS (In-Plane Switching) را برای اطمینان از دید زاویه وسیع و تولید رنگ واقعی اتخاذ می کند.
3. رنگ های غنی
از نمایشگر رنگی 262K پشتیبانی می کند که می تواند اثرات بصری روشن را ارائه دهد و برای کاربردهای مختلف مناسب است.
4. پنل لمسی ظرفیت
مجهز به یک پنل لمسی ظرفیت، پاسخگو است و از رابط I2C پشتیبانی می کند تا تجربه تعامل کاربر را افزایش دهد.
5. دوام قوی
شیشه لمسی 0.7 میلی متر ضخامت دارد و دارای سختی 6H است، با مقاومت خوب در برابر لباس و مقاومت در برابر ضربه.
6. طیف گسترده ای از دمای کار
محدوده دمای کار -20 °C تا +70 °C است که برای محیط های مختلف کار مناسب است و قابلیت اطمینان بالایی دارد.
7. گزینه های سفارشی
ارائه تعدادی از خدمات سفارشی مانند شکل FPC، روشنایی پس زمینه و رابط LCD برای پاسخگویی به نیازهای خاص مشتری
8طراحی فشرده
اندازه ماژول 56 x 74 x 3.74 میلی متر است که برای نصب تجهیزات با فضای محدود مناسب است.
پارامترهای فنی:
| نوع LCD |
2.8 TFT+ CTP |
| کنتراست |
800:1 |
| دمای ذخیره سازی |
-30 ~ +80 °C |
| اندازه ناحیه مشاهده |
42.8 * 57.2 میلی متر |
| حالت نمایش |
IPS/Transmissive/معمولا سیاه |
| رابط LCD |
SPI |
| اندازه ماژول |
56 * 74 * 3.74 میلی متر |
| دمای کار |
-20 ~ +70 °C |
| رابط لمسی |
IIC |
| تعداد نقاط |
240x320 |
کاربردها:
CH280QV22H-CTB یک ماژول صفحه لمسی 2.8 اینچی TFT LCD با ویژگی های غنی است که به دلیل عملکرد برتر و کاربردهای انعطاف پذیر در صنایع مختلف به طور گسترده ای استفاده می شود.زمینه های اصلی استفاده از این محصول عبارتند از::
1اتوماسیون صنعتی
در زمینه اتوماسیون صنعتی، CH280QV22H-CTB اغلب در رابط های انسان-ماشین (HMI) و پانل های کنترل استفاده می شود.ویژگی های رزولوشن بالا و زاویه دید وسیع آن به اپراتورها اجازه می دهد به راحتی وضعیت تجهیزات را کنترل کنند، ورودی داده ها و عملیات را در زمان واقعی انجام می دهد و در نتیجه کارایی تولید را بهبود می بخشد.
2. سیستم خانه هوشمند
این ماژول نقش مهمی در دستگاه های خانه هوشمند ایفا می کند. کاربران می توانند دستگاه های مختلفی را در خانه های خود مانند نورپردازی، کنترل دمایو سیستم های امنیتی از طریق رابط صفحه لمسی. رابط کاربری بصری آن تجربه کاربر را افزایش می دهد و مدیریت خانه را راحت تر می کند.
3ابزار پزشکی
در صنعت پزشکی، CH280QV22H-CTB به طور گسترده ای در دستگاه های پزشکی قابل حمل و ابزارهای نظارت استفاده می شود.اثر نمایش برتر آن و عملکرد خوب لمس تضمین می کند که پرسنل پزشکی می توانند به سرعت اطلاعات مهم نشانه های حیاتی را بدست آورند و کارایی تشخیص و درمان را بهبود بخشند.
4دستگاه های قابل حمل
این ماژول برای محصولات الکترونیکی مختلف قابل حمل مانند ساعت های هوشمند، دستگاه های اندازه کف دست و غیره مناسب است.اندازه فشرده و طراحی سبک آن را بسیار مناسب برای برنامه های کاربردی در فضاهای محدود در حالی که حفظ کیفیت نمایش عالی.
5سیستم اطلاعات داخل خودرو
CH280QV22H-CTB همچنین به طور گسترده ای در سیستم های اطلاعات و سرگرمی داخل خودرو استفاده می شود.درخشندگی بالا و اثر نمایش روشن اجازه می دهد تا رانندگان به راحتی ناوبری و اطلاعات را در شرایط مختلف روشنایی بدست آورند، بهبود ایمنی رانندگی.
6ابزارها
در میان ابزارهای مختلف، CH280QV22H-CTB می تواند تصویربرداری داده های زمان واقعی را ارائه دهد که برای نظارت بر محیط زیست، تجهیزات آزمایشگاهی و موارد دیگر مناسب است.قابلیت اطمینان بالا و قابلیت نمایش دقیق آن به کاربران کمک می کند تا تجزیه و تحلیل علمی و تصمیم گیری کنند.
7دستگاه های اینترنت اشیاء (IoT)
این ماژول همچنین نقش مهمی در دستگاه های IoT دارد و می تواند به طور یکپارچه با سایر دستگاه های هوشمند متصل شود تا تعامل داده ها و رابط کاربری را فراهم کند.انعطاف پذیری و گزینه های سفارشی سازی آن را برای سناریوهای مختلف برنامه های کاربردی IoT مناسب می کند.
سفارشی سازی:
CH280QV22H-CTB یک ماژول صفحه لمسی 2.8 اینچی TFT LCD بسیار انعطاف پذیر است که گزینه های سفارشی سازی مختلفی را برای پاسخگویی به نیازهای مشتریان مختلف فراهم می کند.در زیر محتوای اصلی سفارشی سازی این محصول است:
1تعدیل طراحی FPC
CH280QV22H-CTB از طراحی مدار چاپی انعطاف پذیر (FPC) بر اساس نیازهای مشتری پشتیبانی می کند. مشتریان می توانند اشکال مختلف را انتخاب کنند.طول ها و روش های اتصال برای سازگاری بهتر با ساختار داخلی و طرح بندی دستگاه های خاص.
2تنظیم روشنایی روشنایی
مشتریان می توانند درخشش نور پس زمینه ماژول را با توجه به شرایط نوردهی محیط برنامه سفارشی کنند.Chenghao Optoelectronics می تواند گزینه های روشنایی پس زمینه را با سطوح روشنایی مختلف ارائه دهد تا بهترین اثر نمایش را در شرایط روشنایی مختلف تضمین کند.
3. انتخاب نوع رابط
رابط LCD CH280QV22H-CTB می تواند با توجه به نیازهای سیستم مشتری تنظیم شود.مشتریان می توانند روش رابط را انتخاب کنند که به بهترین وجه با دستگاه های آنها سازگار است تا سازگاری خوب و ثبات اتصال را تضمین کند..
4مشخصات پنل لمسی
طراحی پنل لمسی نیز می تواند سفارشی شود. مشتریان می توانند فناوری های لمسی مختلف (مانند ظرفیت یا مقاومت) ، ضخامت شیشه، درمان سطح،و حساسیت لمس برای پاسخگویی به نیازهای برنامه های کاربردی خاص و تجربه کاربر.
5رنگ ظاهر و لوگو
این ماژول به مشتریان اجازه می دهد تا ظاهر را شخصی سازی کنند، از جمله طرح های رنگی و چاپ لوگو برند.مشتریان می توانند رنگ هایی را انتخاب کنند که با تصویر برندشان مطابقت داشته باشد تا محصول در بازار برجسته تر شود.
6راه حل های بسته بندی
Chenghao Optoelectronics همچنین خدمات بسته بندی سفارشی را برای پاسخگویی به نیازهای مشتریان در بازاریابی ارائه می دهد.مشتریان می توانند آن را با توجه به استراتژی فروش خود تنظیم کنند.
7گسترش عملکردی
مشتریان می توانند الزامات توسعه عملکردی خاص را پیشنهاد کنند، مانند اضافه کردن رابط های اضافی یا ماژول های عملکردی خاص.تیم مهندسی چنگ هاو اپتو الکترونیکس بر اساس نیازهای مشتری ارزیابی های فنی انجام می دهد و راه حل های عملی را ارائه می دهد.
سوالات متداول:
سوال: نام تجاری این محصول صفحه لمسی LCD کوچک چیست؟
پاسخ: نام تجاری آن Chenghao Optoelectronic است.
سوال: شماره مدل این صفحه لمسی کوچک ال سی دی چیست؟
ج: شماره مدل CH280QV22H-CTB است.
سوال: این محصول صفحه لمسی LCD کوچک چه گواهیاتی دارد؟
A: این محصول با RoHS، CE و FCC گواهی شده است.
سوال: حداقل مقدار سفارش برای این صفحه لمسی LCD کوچک چیست؟
ج: حداقل مقدار سفارش 100 قطعه است.
سوال: جزئیات بسته بندی برای این صفحه لمسی LCD کوچک چیست؟
ج: همه محصولات به روش مناسب بسته بندی شده اند تا آنها را ایمن نگه دارند. برای محصولات با اندازه های کوچک، ما از سینی + کارتن استفاده می کنیم و برای اندازه های بزرگتر، ما از فوم اسلات + کارتن استفاده می کنیم.ما همچنین بسته بندی را بر اساس الزامات مشتریان طراحی می کنیم.
