توضیحات محصول:
 |
|

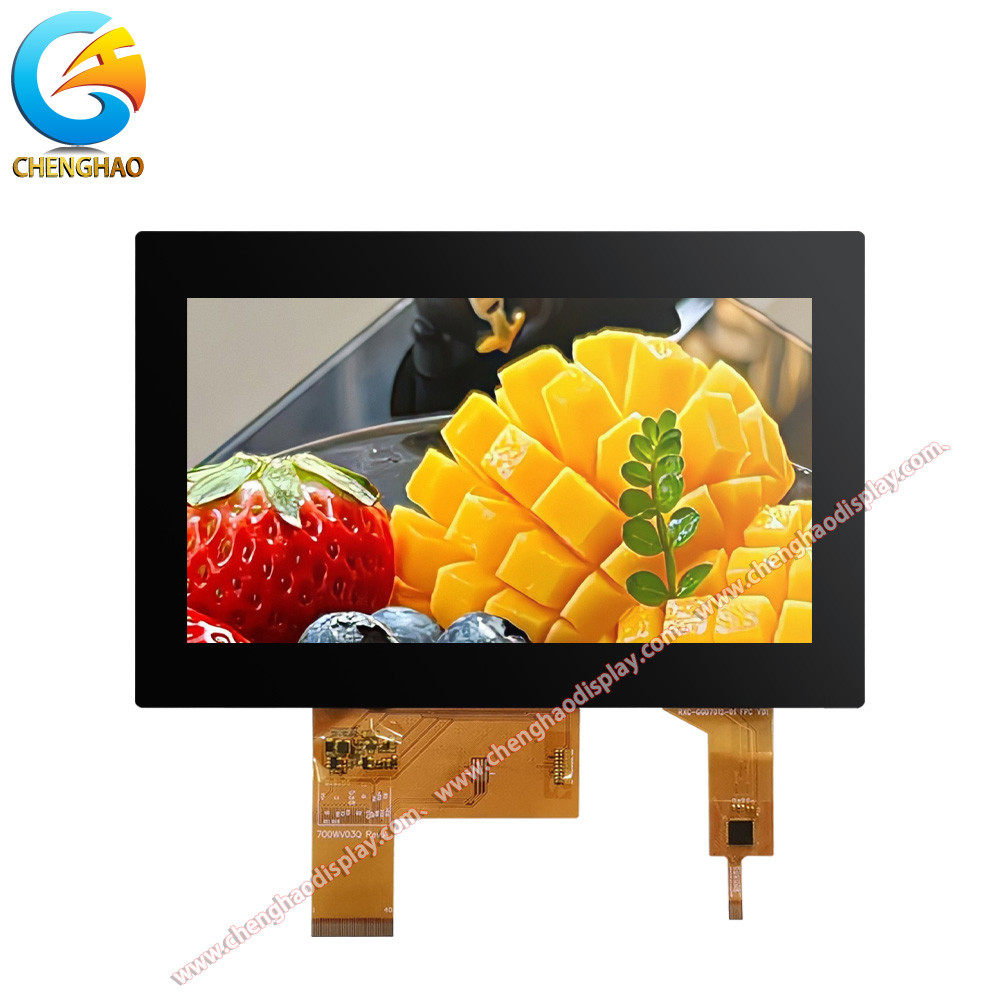

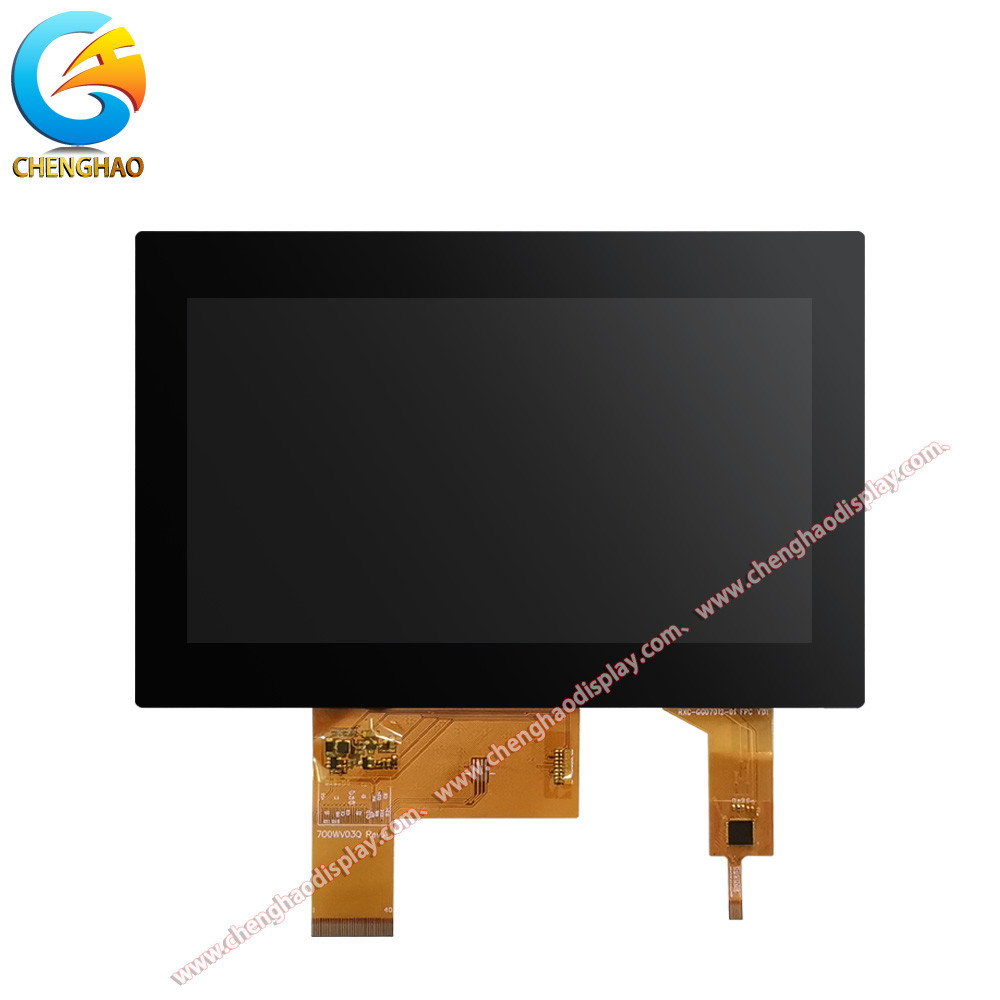

CH700WV03A-CTBA یک ماژول نمایش LCD لمسی ظرفیت 7 اینچی است که برای پاسخگویی به نیازهای متنوع برنامه طراحی شده است.این ماژول ترکیبی از فناوری پیشرفته نمایش با توابع انعطاف پذیر تعامل کاربر است، که آن را به یک جزء ضروری در تجهیزات در صنایع مختلف تبدیل می کند. ویژگی های اصلی آن شامل وضوح بالا، طیف گسترده ای از دما و سرعت پاسخ عالی،که آن را قادر به ارائه یک تجربه بصری عالی در محیط های مختلف.
اول از همه، CH700WV03A-CTBA دارای وضوح 800x480 است که می تواند تصاویر واضح و ظریف را نشان دهد.این وضوح بالا اطمینان حاصل می کند که کاربران می توانند اطلاعات بصری دقیق و غنی را در سناریوهای کاربردی مختلف بدست آورندچه در اتوماسیون صنعتی، خانه هوشمند یا تجهیزات پزشکی، این ماژول می تواند به طور موثر قابلیت خواندن اطلاعات و راحتی عملیات را بهبود بخشد.
|
| این ماژول از فناوری لمسی ظرفیت استفاده می کند و از چند لمسی پشتیبانی می کند، به کاربران اجازه می دهد تا به طور بصری و انعطاف پذیر با دستگاه تعامل داشته باشند.زمان پاسخ لمس بسیار کوتاه آن تضمین می کند کار بدون مشکل و فوری، مناسب برای سناریوهای کاربردی که نیاز به پاسخ سریع دارند، مانند تجهیزات بازی و صفحه نمایش تعاملی. پنل لمسی دارای یک انتقال نور تا 87٪ است.باعث می شود که صفحه نمایش روشن تر باشد و کاربران می توانند تجربه خوبی را در شرایط نور مختلف داشته باشند.. |
|
طراحی CH700WV03A-CTBA همچنین سازگاری با محیط زیست را به طور کامل در نظر می گیرد. محدوده دمای کار آن از -20 °C تا +70 °C است و می تواند در شرایط شدید به طور پایدار کار کند،به ویژه برای محیط های صنعتی و کاربردهای بیرونی مناسب است.
علاوه بر این، طراحی نازک و سبک CH700WV03A-CTBA یکی از مزایای اصلی آن است. ضخامت آن تنها 5.27 میلی متر است، که باعث می شود به راحتی در دستگاه های الکترونیکی مختلف ادغام شود.این طراحی جمع و جور نه تنها فضا را ذخیره می کند، اما همچنین یک احساس مدرن را به زیبایی کلی محصول اضافه می کند. ظاهر و ساختار آن نیز با دقت طراحی شده است تا دوام خوب و قابلیت اطمینان طولانی مدت را تضمین کند.
از نظر کیفیت، CH700WV03A-CTBA تحت بازرسی کیفیت سختگیرانه قرار گرفته و با استانداردهای بین المللی مطابقت دارد تا اطمینان حاصل شود که محصول در هنگام خروج از کارخانه با الزامات کیفیت بالا مطابقت دارد.Chenghao Optoelectronics متعهد به ارائه خدمات پس از فروش با کیفیت بالا برای کمک به مشتریان در حل مشکلات مختلف در طول استفاده و اطمینان از اینکه مشتریان می توانند آن را بدون نگرانی استفاده کنند.
|
|
|
ویژگی ها:
1حالت نمایش و عملکرد رنگی: حالت نمایش TN/transflective/normally white پذیرفته شده است، پشتیبانی از نمایش رنگ واقعی 16.7M، با اشباع رنگ بالا و بازسازی دقیق،پاسخگویی به نیازهای مختلف بینایی.
2پارامترهای وضوح و روشنایی: با وضوح 800 × 480 پیکسل و روشنایی 300 cd / m2 ، هم وضوح صفحه نمایش و هم سازگاری اساسی با محیط را در نظر می گیرد ،و برای استفاده در صحنه های نورپردازی معمولی مناسب است.
3عملکرد لمسی:
(1) مجهز به شیشه لمسی با ضخامت 0.7 میلی متر، انتقال نور ≥ 87٪، عملیات لمسی حساس است و بر اثر بصری تأثیر نمی گذارد.
(2) سختی شیشه به 6H می رسد که مقاوم در برابر لباس و خراش است و ثبات طولانی مدت را تضمین می کند.
(3) آن یک پنل لمسی ظرفیت پذیر است، از رابط I2C پشتیبانی می کند و دارای دامنه ولتاژ کار از 2.8V-3.3V با سازگاری قوی است.
4طراحی ساختاری:
(1) اندازه ماژول 180×119×5.27mm است، که سبک، نازک و جمع و جور است و به راحتی در دستگاه های مختلف ادغام می شود.
(2) منطقه قابل مشاهده 164.9 × 100mm است، با یک منطقه نمایش موثر بزرگ که برای نیازهای نمایش در سناریوهای متعدد مناسب است.

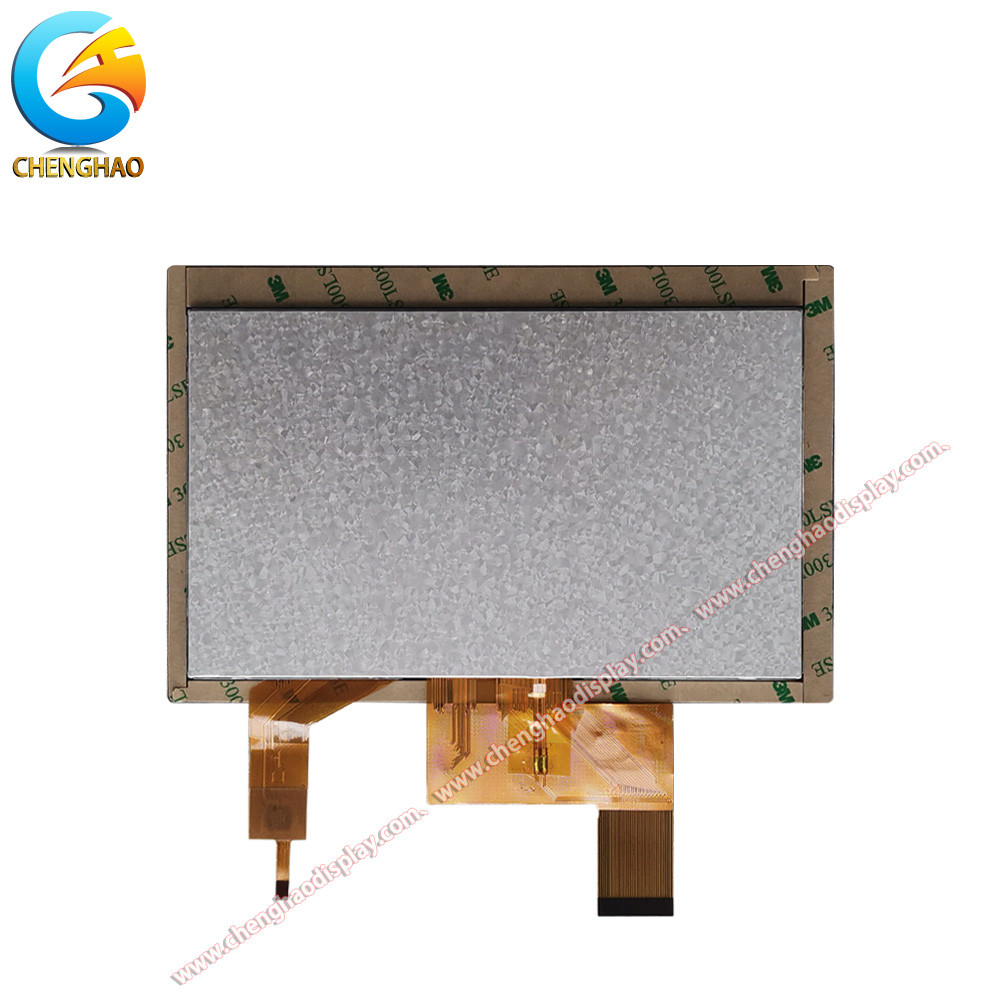

(3) این از اجزای مانند پانل LCD TFT، پانل لمسی، IC درایور، backlight و FPC تشکیل شده است و طراحی ماژولار ساختار برای نگهداری و ارتقاء مناسب است.
5رابط و سازگاری: این رابط کریستال مایع RGB را اتخاذ می کند، از انتقال سیگنال استاندارد پشتیبانی می کند، با سیستم های کنترل اصلی سازگار می شود،و فرآیند ادغام تجهیزات را ساده می کند.
6سازگاری با محیط زیست:
(1) محدوده دمای عملیاتی -20 ~ + 70 °C و دمای ذخیره سازی -30 ~ + 80 °C است.می تواند به محیط های دمای وسیع سازگار شود و می تواند در سناریوهای پیچیده مانند صنعت و خودرو نصب شود;
(2) انتقال شیشه لمسی با طراحی تبعید گرما ماژول ترکیب شده است تا عملکرد پایدار در محیط های با دمای بالا و پایین را تضمین کند.
7قابلیت سفارشی سازی: پشتیبانی از تغییر شکل و ساختار FPC، تنظیم روشنایی پس زمینه، تعریف رابط LCD و سفارشی سازی پنل لمسی،انعطاف پذیرانه با نیازهای شخصی مشتری مطابقت دارد.
8گواهینامه و تضمین کیفیت: تولید مطابق با سیستم مدیریت کیفیت ISO9001 و سیستم مدیریت محیط زیست ISO14001 است.و آزمایشات دقیق از مواد اولیه تا محصولات نهایی انجام می شود تا اطمینان از قابلیت اطمینان و استانداردهای حفاظت از محیط زیست.
پارامترهای فنی:
| دمای کار |
-20 ~ +70°C |
| تعداد نقاط |
800x480 |
| رابط لمسی |
IIC |
| جهت مشاهده |
ساعت 12 |
| رنگ |
16.7M |
| حالت نمایش |
TN/Transmissive/Normally White (TN/Transmissive/Normally White) (به طور معمول سفید) |
| نوع LCD |
۷- TFT + CTP |
| اندازه ناحیه فعال |
154.08 * 85.92 میلی متر |
| رابط LCD |
رنگ RGB |
| اندازه ناحیه مشاهده |
155.28 * 87.12 میلی متر |
کاربردها:
با طراحی پارامتر دقیق و عملکرد پایدار، CH700WV03A-CTBA می تواند به طور گسترده ای به زمینه های مختلف مانند صنعت، الکترونیک مصرفی، خودرو و پزشکی،و تبدیل به صفحه نمایش اصلی و بخش تعاملی از دستگاه های مختلفدر زیر یک سناریوی کاربردی خاص و تجزیه و تحلیل مزیت وجود دارد:
تجهیزات کنترل و اتوماسیون صنعتی
در زمینه صنعتی، CH700WV03A-CTBA می تواند به عنوان ماژول اصلی نمایش رابط انسان-ماشین (HMI) استفاده شود.** 800 × 480 پیکسل وضوح ** و ** 300 cd / m2 روشنایی ** اطمینان حاصل شود که پارامترهای عامل تجهیزات، اطلاعات هشدار خطا و راهنمای عملیات می تواند به وضوح در محیط های نورپردازی معمولی مانند کارگاه ها و اتاق های کنترل نمایش داده شود.
1کاربردهای معمول:
(1) پانل کنترل ماشین آلات CNC: نمایش در زمان واقعی پیشرفت پردازش، داده های مختصات و غیره، پشتیبانی از لمس ظرفیت برای تنظیم سریع پارامترها؛
(2) دستگاه دروازه اینترنت اشیاء صنعتی (IIoT): دمای یکپارچه، رطوبت، مصرف انرژی و دیگر رابط های نظارت بر داده ها، تعامل محلی از طریق رابط لمسی I2C
(3) کنسول خط تولید خودکار: در ترکیب با رابط RGB و سیستم کنترل PLC، همگام سازی در زمان واقعی وضعیت خط تولید، بهبود عملکرد و بهره وری نگهداری.
2مزیت های اصلی:
(1) سازگاری با دمای گسترده: -20 ~ + 70 °C محدوده دمای عملیاتی، می تواند نوسانات دمایی در محیط صنعتی را تحمل کند؛
(2) دوام ساختاری: شیشه لمسی 6H سخت و طراحی ماژولار، ضد لرزش، ضد گرد و غبار، مناسب برای کار طولانی مدت در شرایط سخت کار.
اتوماسیون خانه و ساختمان هوشمند
در سناریوی خانه هوشمند، این ماژول می تواند به عنوان یک صفحه کنترل مرکزی هوشمند یا صفحه نمایش ترمینال دستگاه برای دستیابی به مدیریت متمرکز و تعامل بصری دستگاه های خانگی استفاده شود.
1کاربردهای معمول:
(1) پنل کنترل خانه هوشمند: رابط های کنترل سیستم های روشنایی، تهویه مطبوع و امنیتی یکپارچه، تغییر حالت صحنه از طریق کنترل لمسی؛
(2) صفحه نمایش لوازم خانگی هوشمند: نمایش پارامترها و رابط انتخاب عملکرد تجهیزات مانند کوره ها و ماشین های لباسشویی، که از دستورالعمل های عملیاتی گرافیکی پشتیبانی می کند؛
(3) سیستم اینترکام ساختمان: به عنوان یک صفحه نمایش برای دستگاه های درب واحد یا افزونه های داخلی، تصاویر بازدیدکنندگان، وضعیت کنترل دسترسی و سایر اطلاعات را نشان می دهد.
2مزیت های اصلی:
(1) طراحی سبک وزن: اندازه فشرده 180 × 119 × 5.27mm، آسان برای جاسازی در دیوار یا بدن دستگاه، صرفه جویی در فضای نصب؛
(2) مصرف کم برق: ولتاژ کار پنل لمسی 2.8V-3.3V است، مناسب برای دستگاه های باتری و طول عمر باتری ترمینال های خانه هوشمند است.
لوازم الکترونیکی داخل خودرو و دستگاه های تلفن همراه
ثبات و سازگاری محیط زیست CH700WV03A-CTBA آن را به یک انتخاب ایده آل برای نمایشگاه های داخل خودرو، به ویژه برای رانندگی کمک و سیستم های سرگرمی داخل خودرو تبدیل می کند.
1کاربردهای معمول:
(1) سیستم ناوبری خودرو: نشان دادن مسیر نقشه، اطلاعات ترافیک در زمان واقعی، لمس ظرفیت پشتیبانی از ژست زوم و جستجوی مکان؛
(2) سیستم صوتی و تصویری خودرو: پخش لیست های ویدیویی و صوتی و دستیابی به خروجی کیفیت تصویر با وضوح بالا با رابط RGB؛
(3) داشبورد ماشین آلات مهندسی: مانند صفحه نمایش نظارت بر وضعیت قالیشویی و حفاری، نمایش داده های کلیدی مانند سطح روغن و سرعت.
2مزیت های اصلی:
(1) قابلیت ضد تداخل: از طریق طراحی سازگاری الکترومغناطیسی EMC، تاثیر تداخل سیگنال در نمایش در محیط خودرو را کاهش می دهد.
(2) ویژگی های زاویه دید گسترده: اگرچه پارامتر زاویه دید 12 است (ممکن است یک کد زاویه دید جهت خاص باشد)حالت TN دارای سرعت پاسخ سریع است و برای نمایش تصویر پویا مناسب است.
تجهیزات و ابزار پزشکی
در زمینه ابزار پزشکی و دقیق، این ماژول می تواند به الزامات بالای سناریوهای حرفه ای برای دقت و قابلیت اطمینان نمایش پاسخ دهد.
1کاربردهای معمول:
(1) مانیتورهای پزشکی: نمایش داده های نشانه های حیاتی مانند ضربان قلب و اکسیژن خون در زمان واقعی و رابط لمسی از کارکنان پزشکی برای تنظیم سریع پارامترهای نظارت پشتیبانی می کند؛
(2) تجهیزات تشخیصی قابل حمل: صفحه نمایش های کوچک مانند دستگاه های سونوگرافی به وضوح جزئیات تصویر را نشان می دهند و به تشخیص در محل کمک می کنند.
(3) ابزار تجزیه و تحلیل آزمایشگاهی: نمایش روش های تجربی، منحنی داده ها و درخواست های عملیاتی و پشتیبانی از تغییر رابط چند زبانی.
2مزیت های اصلی:
(1) دقت رنگ: نمایش رنگ واقعی 16.7M نیازهای بازتولید رنگ با دقت بالا از تصاویر پزشکی را برآورده می کند.
(2) طراحی آسان برای تمیز کردن: سطح شیشه ای صاف می تواند به سرعت ضد عفونی شود و با استانداردهای بهداشت محیط پزشکی مطابقت دارد.
الکترونیک تجاری و مصرفی
در سناریوهای تجاری، CH700WV03A-CTBA می تواند به عنوان یک ترمینال نمایش سبک برای کمک به شرکت ها در بهبود بهره وری خدمات و تجربه کاربر استفاده شود.
1کاربردهای معمول:
(1) سیستم POS خرده فروشی: نمایش جزئیات سفارش، مبلغ پرداخت و اطلاعات تبلیغاتی، عملیات لمسی از پرداخت سریع پشتیبانی می کند.
(2) تجهیزات پایانی خودپرداز: مانند ماشین های صف بندی و ماشین های اطلاعاتی، رابط راهنمای گرافیکی را برای کاهش فشار خدمات دستی فراهم می کنند.
(3) برچسب های قیمت الکترونیکی و صفحه نمایش قفسه: به طور پویا به روزرسانی قیمت محصولات، موجودی و فعالیت های تبلیغاتی برای بهبود انعطاف پذیری عملیات فروشگاه.
2مزیت های اصلی:
(1) هزینه پایین و بهره وری بالا: مدل عرضه مستقیم کارخانه هزینه های خرید را کاهش می دهد، رابط استاندارد RGB چرخه توسعه را کوتاه می کند؛
(2) قابلیت های سفارشی سازی انعطاف پذیر: پشتیبانی از اصلاح ساختار FPC و تنظیم روشنایی پس زمینه، سازگاری با تجهیزات تجاری با اندازه های مختلف و روش های نصب.
