توضیحات محصول:

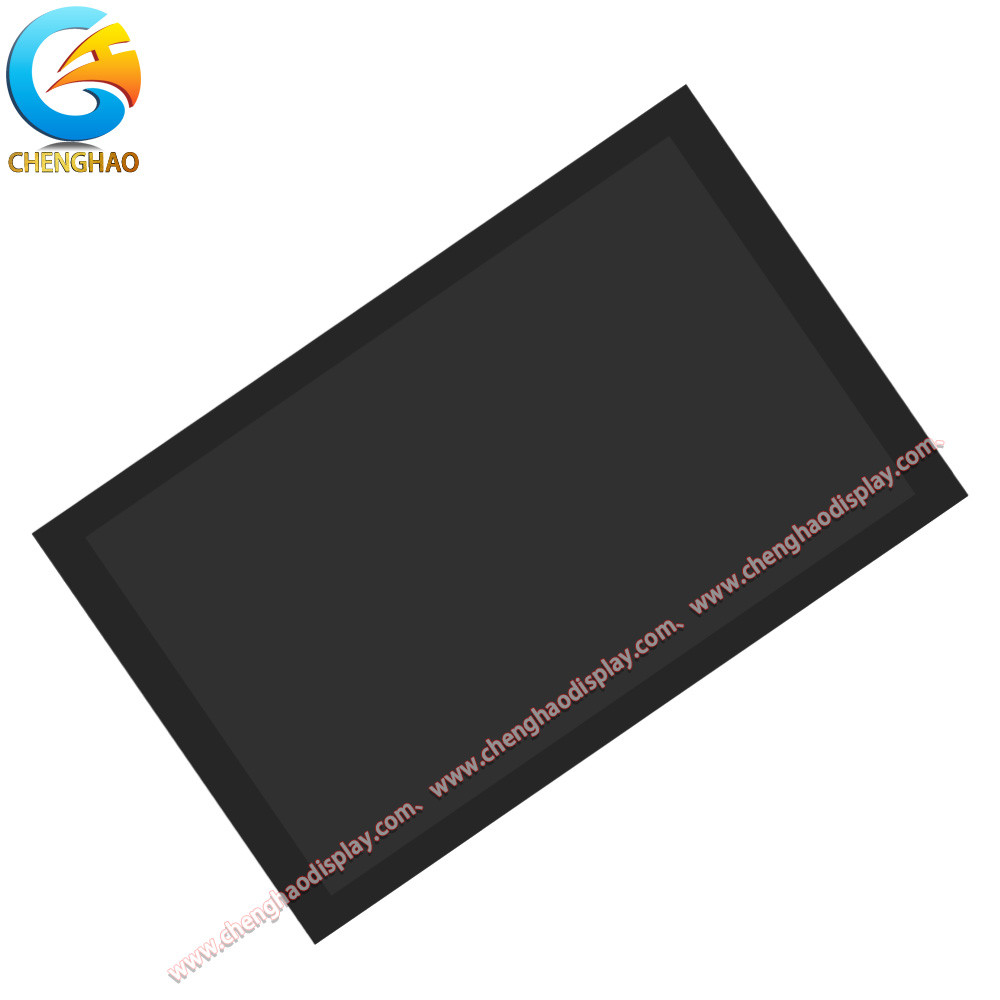

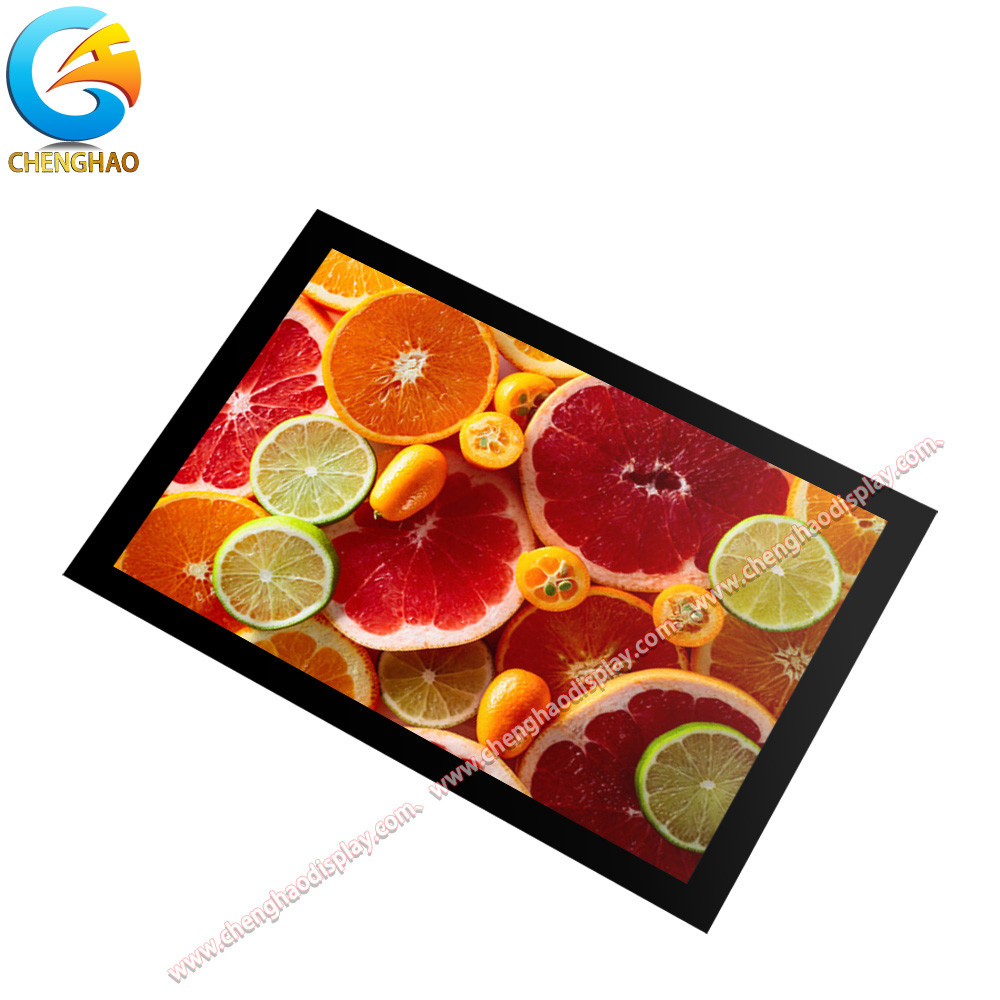

CH101WX05A-CTC یک ماژول LCD TFT رنگ عمودی 10.1 اینچی است که برای برنامه هایی طراحی شده است که نیاز به هزینه های بالا و عملکرد پایدار دارند.وضوح 800 × 1280 آن در ترکیب با تکنولوژی زاویه دید گسترده IPS (80/80/80/80) ارائه می دهد کیفیت تصویر ظریف و زاویه دید گسترده، مناسب برای دستگاه هایی است که نیاز به اشتراک گذاری چند نفره یا عملیات رابط پیچیده دارند. روشنایی معمولی 300cd / m2 یک اثر نمایش نرم و روشن را در محیط های داخلی فراهم می کند،و با حالت نمایش انتقال و معمولا سیاه، این به طور موثر تجربه بصری و کنترل مصرف برق را متعادل می کند. رابط MIPI-DSI با FH26-31S-0 جفت شده است.اتصال 3SHW برای اطمینان از انتقال داده با سرعت بالا و کم و اتصال پایدار، سازگاری با نیازهای کارآمد دستگاه های هوشمند.
 |
|

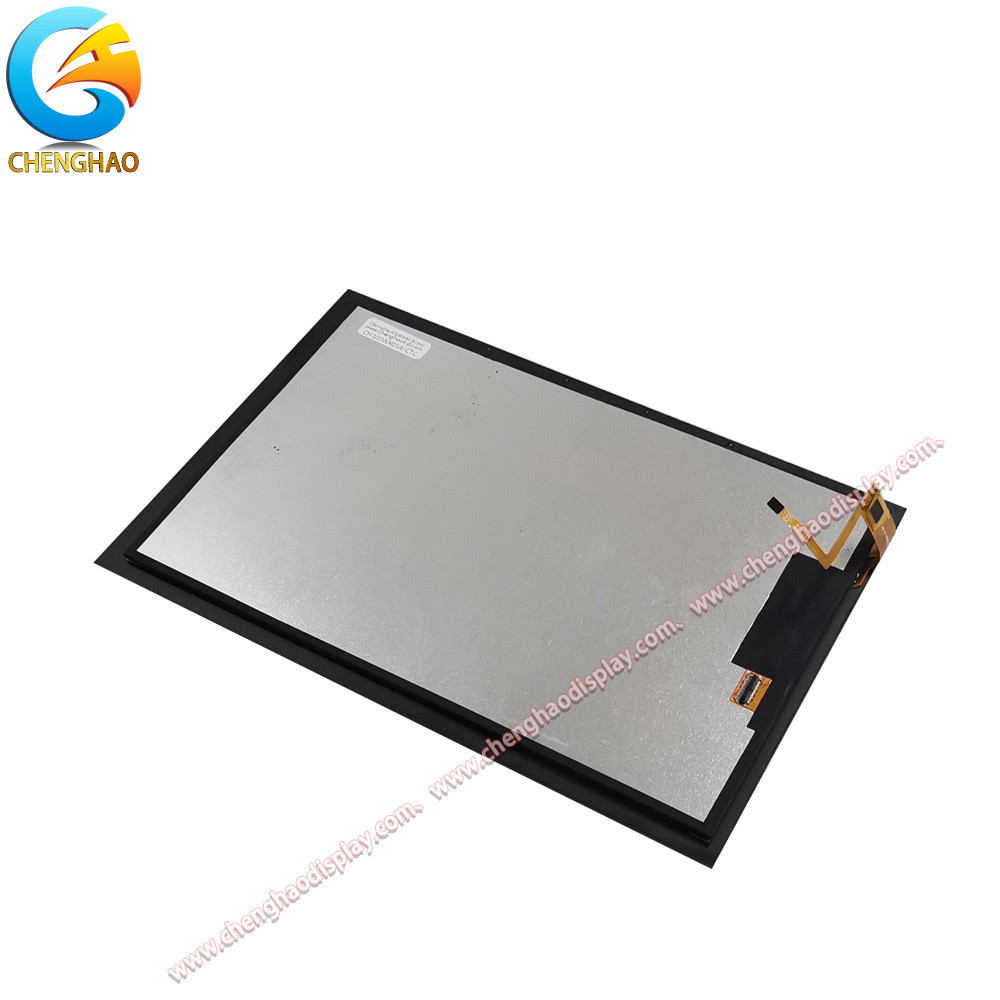

ماژول یک راه حل صفحه لمسی ظرفیت G + G را اتخاذ می کند، یک ساختار ترکیبی از لنز شیشه ای 2.0mm و شیشه ITO 0.55mm و ضخامت کل ماژول تنها 5.85±0.3mm است،که هم نازک و هم مقاوم به ضربه استشیشه ی سخت 6H روی سطح می تواند در برابر خراش های روزانه مقاومت کند.و باعث بهبود کارایی تعامل انسان و کامپیوتر می شود.. |
| |
|
|
| از نظر سازگاری با محیط زیست، CH101WX05A-CTC می تواند با ثبات در طیف گسترده ای از دمای -20 °C تا 70 °C کار کند و دمای ذخیره سازی به -30 °C تا 80 °C گسترش می یابد.که برای محیط های خشن مانند فضای باز و صنعتی مناسب است.ماژول با استانداردهای حفاظت از محیط زیست RoHS مطابقت دارد، دارای ساختار جمع و جور است و به راحتی در ترمینال های خانه هوشمند، تخته های سفید الکترونیکی آموزشی،تجهیزات نمایش تجاری و زمینه های دیگر، ارائه ی راه حل های قابل اطمینان برای نمایش و لمس به کاربران.CH101WX05A-CTC نیازهای متنوعی را با عملکرد هزینه بالا و عملکرد پایدار برآورده می کند. |
|
|
ویژگی ها:
(1) 10.1 اینچ صفحه نمایش عمودی IPS فناوری نمایش: 800×1280 صفحه نمایش IPS با وضوح بالا، با 80/80/80/80 طراحی زاویه دید گسترده،اطمینان از رنگ دقیق و نمایش شفاف بدون زاویه مردهمناسب برای همکاری چند نفره یا سناریوهای پیچیده کاربری رابط.
(2) روشنایی 300cd/m2 و حالت صرفه جویی در انرژی: روشنایی معمولی 300cd/m2 در ترکیب با حالت نمایش انتقال و معمولا سیاهتجربه بصری نرم و روشن در محیط های داخلی را فراهم می کند، در حالی که مصرف برق را کاهش می دهد و طول عمر باتری دستگاه را افزایش می دهد.
(3) رابط MIPI-DSI با سرعت بالا و کانکتور اختصاصی: مجهز به رابط MIPI-DSI، پشتیبانی از انتقال داده با سرعت بالا و کم مصرف و مجهز به FH26-31S-0.اتصال 3SHW برای اطمینان از ثبات سیگنال و سازگاری با الزامات کارایی بالا دستگاه های هوشمند مدرن.
(4) سازگاری با محیط زیست در طیف گسترده ای از دما: محدوده دمای عملیاتی -20 °C تا 70 °C و دمای ذخیره سازی -30 °C تا 80 °C است.آن را به محیط های با تفاوت درجه حرارت بالا مانند محیط های بیرونی و صنعتی سازگار می کند، تضمین عملکرد پایدار تجهیزات در شرایط شدید.
(5) طراحی ساختاری سبک وزن و جمع و جور: ضخامت کلی تنها 5.85 میلی متر است. طراحی سبک وزن به راحتی در دستگاه های قابل حمل یا سناریوهای کاربرد محدود فضای ادغام می شود.مانند کنترل مرکزی نصب شده در وسیله نقلیه، ترمینال های دستی و غیره
(6) قابلیت انتقال بالا و سازگاری ولتاژ گسترده: انتقال نوری ≥ 80٪، تصویر شفاف و طبیعی؛ پشتیبانی از ورودی ولتاژ گسترده 2.8V-3.3V،سازگار با انواع راه حل های قدرت دستگاه، و انعطاف پذیری طراحی سیستم را بهبود بخشد.
(7) حفاظت از محیط زیست و صدور گواهینامه قابلیت اطمینان: مطابق با استانداردهای حفاظت از محیط زیست RoHS، ایمنی مواد؛ پس از آزمایش دقیق محیط زیست، ثبات طولانی مدت را تضمین می کند،مناسب برای صنایع صنعتی، پزشکی و زمینه های دیگر با الزامات بالایی از قابلیت اطمینان.
پارامترهای فنی:
| جهت مشاهده |
80/80/80/80 |
| اندازه ماژول |
156 * 242 * 5.85 میلی متر |
| حالت نمایش |
IPS / انتقال دهنده / معمولا سیاه |
| نوع پنل لمسی |
ظرفیت |
| اندازه ناحیه فعال |
135.36 * 216.576 میلی متر |
| روشنایی |
300 cd/m2 |
| قطعنامه |
800*1280 نقطه |
| دمای کار |
-20 ~ +70 °C |
| رابط صفحه لمسی |
IIC |
| دمای ذخیره سازی |
-30 ~ +80 °C |
کاربردها:
با طراحی صفحه نمایش عمودی 10.1 اینچی، تکنولوژی زاویه دید وسیع IPS و قابلیت اطمینان بالا،CH101WX05A-CTC می تواند به طور گسترده ای در زمینه های مختلف استفاده شود تا نیازهای نمایش و تعامل سناریوهای مختلف را برآورده کند:
-- ترمینال کنترل اتوماسیون صنعتی
در خطوط تولید کارخانه یا تجهیزات مکانیکی،ویژگی های طیف گسترده ای از دمای CH101WX05A-CTC (-20°C تا 70°C) تضمین می کند که تجهیزات می توانند در محیط های با دمای بالا و پایین به طور پایدار کار کنند.. طراحی رزولوشن بالا و زاویه دید وسیع آن را آسان برای اپراتورها به وضوح داده های زمان واقعی، نمودار وضعیت تجهیزات و اطلاعات هشدار،و طرح صفحه نمایش عمودی برای نمایش مجموعه های متعدد پارامتر مناسب تر استصفحه نمایش لمسی G + G از کنترل دقیق پشتیبانی می کند و با انتقال داده های با سرعت بالا از رابط MIPI،می تواند تعامل کارآمد رابط کنترل صنعتی را به دست آورد و بهره وری تولید را بهبود بخشد..
-- سیستم اطلاعات و سرگرمی داخل خودرو
در صحنه داخل خودرو، تکنولوژی زاویه دید وسیع IPS CH101WX05A-CTC بازتاب نور خورشید را کاهش می دهد و اطمینان حاصل می کند که راننده می تواند به وضوح ناوبری را بخواند.محتوای اطلاعات و سرگرمی خودرو در زاویه های مختلفروشنایی 300cd / m2 باعث می شود که تصویر در شرایط نور در ماشین نرم باشد و طراحی ساختار نازک و سبک برای ادغام در کنسول مرکزی خودرو آسان است.عملکرد درجه حرارت گسترده می تواند با قرار گرفتن در معرض درجه حرارت بالا در تابستان و شروع درجه حرارت پایین در زمستان مقابله کند، که عملکرد پایدار سیستم خودرو را در تمام طول ساعت تضمین می کند.
-- ترمینال هوشمند تجاری و نشانه های دیجیتال
در مکان های تجاری مانند مراکز خرید و هتل ها، CH101WX05A-CTC می تواند به عنوان یک ترمینال هوشمند یا نشانه های دیجیتال استفاده شود.وضوح بالا و رنگ آن به وضوح تبلیغات محصول را نشان می دهد، اطلاعات تبلیغاتی یا محتوای تعاملی، و طراحی صفحه نمایش عمودی برای پخش تصاویر پلنگر طولانی مناسب است.صفحه لمسی G+G از درخواست یا عملیات خودپرداز مشتری پشتیبانی می کند، و ویژگی های مصرف انرژی پایین رابط MIPI مصرف انرژی تجهیزات را کاهش می دهد، طول عمر خدمات را افزایش می دهد و نیازهای عملکرد طولانی مدت سناریوهای تجاری را برآورده می کند.
-- تجهیزات تصویربرداری و تشخیص پزشکی
در زمینه پزشکی، CH101WX05A-CTC می تواند در تجهیزات سونوگرافی قابل حمل یا ترمینال های تشخیصی تلفن همراه استفاده شود.صفحه نمایش عمودی باعث می شود پزشکان به راحتی قطعات تصویر یا داده های آزمایش را مشاهده کنند، و زاویه دید وسیع IPS ثبات تصویر را در طول مشاوره های چند نفره تضمین می کند. روشنایی 300cd / m2 تصاویر واضح را در محیط های داخلی ارائه می دهد،در حالی که عملکرد درجه حرارت گسترده با سناریوهای با تفاوت های درجه حرارت بزرگ مانند ذخیره سازی سرد بیمارستان یا تشخیص و درمان در فضای باز سازگار است، بهبود انعطاف پذیری و قابلیت اطمینان تجهیزات پزشکی.
-- تجهیزات مدیریت لجستیک و انبار
در ترمینال های دستی یا تجهیزات انبار در صنعت لجستیک، صفحه نمایش درخشان CH101WX05A-CTC هنوز هم می تواند اطلاعات بار را به وضوح نشان دهد،بارکد ها یا برنامه ریزی مسیر در شرایط روشنایی بیرونی قویطراحی سبک و جمع و جور کار طولانی مدت را آسان می کند و صفحه لمسی G + G از اسکن سریع کد و ورودی داده پشتیبانی می کند.طیف گسترده ای از دما تضمین می کند که تجهیزات می توانند در محیط های پیچیده مانند ذخیره سازی سرد (دما کم) یا وسایل نقلیه حمل و نقل (دما بالا) کار کنند، بهبود کارایی و دقت عملیات لجستیک.
از طریق سناریوهای کاربردی فوق، CH101WX05A-CTC راه حل های قابل اعتماد نمایش و تعامل را برای صنعت، حمل و نقل، تجارت، مراقبت های پزشکی،لجستیک و سایر زمینه ها با مزایای عملکرد و سازگاری.
بسته بندی و حمل:
از نظر بسته بندی و تحویل، ماژول نمایش CH101WX05A-CTC از استانداردهای دقیق پیروی می کند تا اطمینان حاصل شود که محصول در طول حمل و نقل ایمن و سالم است.اقدامات اصلی ما در هنگام بسته بندی و تحویل عبارتند از::
مواد بسته بندی: تمام جعبه های حمل و نقل با استانداردهای سختی صادرات مطابقت دارند تا اطمینان حاصل شود که می توانند در طول حمل و نقل با فشار خارجی و ضربه مقاومت کنند.ما از پوشش های فوم با کیفیت بالا برای پر کردن جعبه استفاده می کنیم تا مانع از آسیب دیدن صفحه نمایش در طول حمل و نقل شود.
روش بسته بندی: ما از جعبه های بزرگ برای بسته بندی جعبه های کوچک استفاده می کنیم. این روش نه تنها به صرفه جویی در فضا کمک می کند، بلکه به طور موثر هزینه های حمل و نقل را کاهش می دهد. در عین حال،جعبه های کوچک درون می توانند هر ماژول نمایش را بهتر محافظت کنند و از برخورد در طول حمل و نقل جلوگیری کنند.
کنترل وزن و اندازه: وزن هر جعبه بسته بندی نباید بیش از 3.5 کیلوگرم باشد تا دستکاری آسان در هنگام حمل و نقل را تضمین کند.اندازه جعبه را با توجه به استاندارد برای انطباق با نیازهای حمل و نقل مختلف تنظیم خواهد شد.
گزینه های بسته بندی سفارشی: اگر مشتری نیازهای بسته بندی ویژه ای داشته باشد، ما همچنین می توانیم بسته بندی را مطابق با نیازهای مشتری طراحی و تنظیم کنیم.این شامل تغییر روش بسته بندی و استفاده از روش حمل و نقل مشخص شده مشتری برای پاسخگویی به نیازهای خاص لجستیک است.
فرآیند حمل و نقل: پس از تایید سفارش، ما در کوتاه ترین زمان ممکن حمل و نقل را ترتیب می دهیم.تمام محصولات قبل از ارسال از نظر کیفیت سختگیرانه بررسی می شوند تا اطمینان حاصل شود که هر ماژول با استانداردها مطابقت دارد و محصولات دریافت شده توسط مشتریان سالم هستند.
از طریق اقدامات بسته بندی و حمل و نقل فوق، ما ایمنی و قابلیت اطمینان ماژول CH101WX05A-CTC را در طول حمل و نقل تضمین می کنیم.ما متعهد به ارائه خدمات لجستیکی کارآمد و حرفه ای به مشتریان برای پاسخگویی به انتظارات و نیازهای مشتریان
سوالات متداول:
سوال: وضوح 800×1280 CH101WX05A-CTC در یک صفحه 10.1 اینچی چگونه نمایش داده می شود؟ آیا متن و تصاویر روشن هستند؟
A: تراکم پیکسل (PPI) این وضوح در یک صفحه نمایش 10.1 اینچی حدود 149 است، که می تواند متن، نمودارها و تصاویر را با ظرافت ارائه دهد، به ویژه برای صحنه هایی که نیاز به نمایش دقیق دارند، مناسب است.مانند کنترل صنعتی و اطلاعات خودروتکنولوژی زاویه دید گسترده IPS تضمین می کند که تصویر هنگام مشاهده از زاویه های مختلف روشن و واضح باقی بماند.
سوال: عمر لمسی صفحه لمسی G+G چقدر است؟ آیا از کار با دستکش پشتیبانی می کند؟
A: صفحه لمسی برای داشتن طول عمر بیش از 5 میلیون عملیات لمسی طراحی شده است و نیازهای استفاده بلند مدت با فرکانس بالا را برآورده می کند.تکنولوژی لمسی ظرفیت آن از کار با دستکش های نازک پشتیبانی می کند، اما دستکش ضخیم ممکن است بر حساسیت تاثیر بگذارد. اثر خاص باید با توجه به مواد دستکش آزمایش شود، که یک گزینه سفارشی است.
س: آیا دوره ی گارانتی شامل تعمیر تمام قطعات است؟ آیا هزینه ای برای آسیب های ناشی از انسان وجود دارد؟
ج: دوره ی گارانتی 12 ماه است و شامل خرابی های قطعات اصلی مانند صفحه نمایش، قطعات لمسی و رابط های که توسط عوامل غیر انسانی ایجاد می شوند.اگر محصول به دلیل عملکرد نامناسب انسان آسیب دیده باشد (مانند آسیب فیزیکی)هزینه های قطعات و تعمیرات، پس از ارزیابی توسط تیم فنی اعلام می شود.
س: آیا شما در محل پشتیبانی فنی یا آموزش عملیاتی را ارائه می دهید؟
A: ما پشتیبانی فنی از راه دور (مانند راهنمایی تلفنی و ویدئویی) را برای کمک به مشتریان در حل مشکلات ادغام یا استفاده ارائه می دهیم.می تواند بر اساس مقیاس پروژه و منطقه مورد مذاکره و ترتیب قرار گیردهزینه های سفر ممکن است صورت گیرد که مشمول قرارداد قراردادی است.
س: اگر در طول حمل و نقل آسیب دیده باشد، مشتری چگونه باید با آن برخورد کند؟
ج: لطفاً قبل از امضا مطمئن شوید که بسته بندی بیرونی سالم است. اگر بسته بندی آسیب دیده باشد یا محصول غیر طبیعی باشد،شما باید در محل عکس بگیرید و با شرکت لجستیک تماس بگیرید تا گواهی خسارت را صادر کنید، و در عرض 24 ساعت با خدمات مشتری ما تماس بگیرید ما محصول آسیب دیده را بر اساس شواهد به صورت رایگان جایگزین یا تعمیر خواهیم کرد
سوال: محدوده دمای نگهداری محصول -30°C تا 80°C است. آیا نگهداری طولانی مدت نیاز به حفاظت ویژه دارد؟
ج: در محدوده دمای ذخیره سازی استاندارد نیازی به حفاظت اضافی نیست، اما توصیه می شود محصول را در یک محیط خشک بدون گاز های خوردگی نگهداری کنید.از کیسه های ضد رطوبت استفاده کنید و سلامت بسته بندی را به طور منظم بررسی کنید..
