توضیحات محصول:

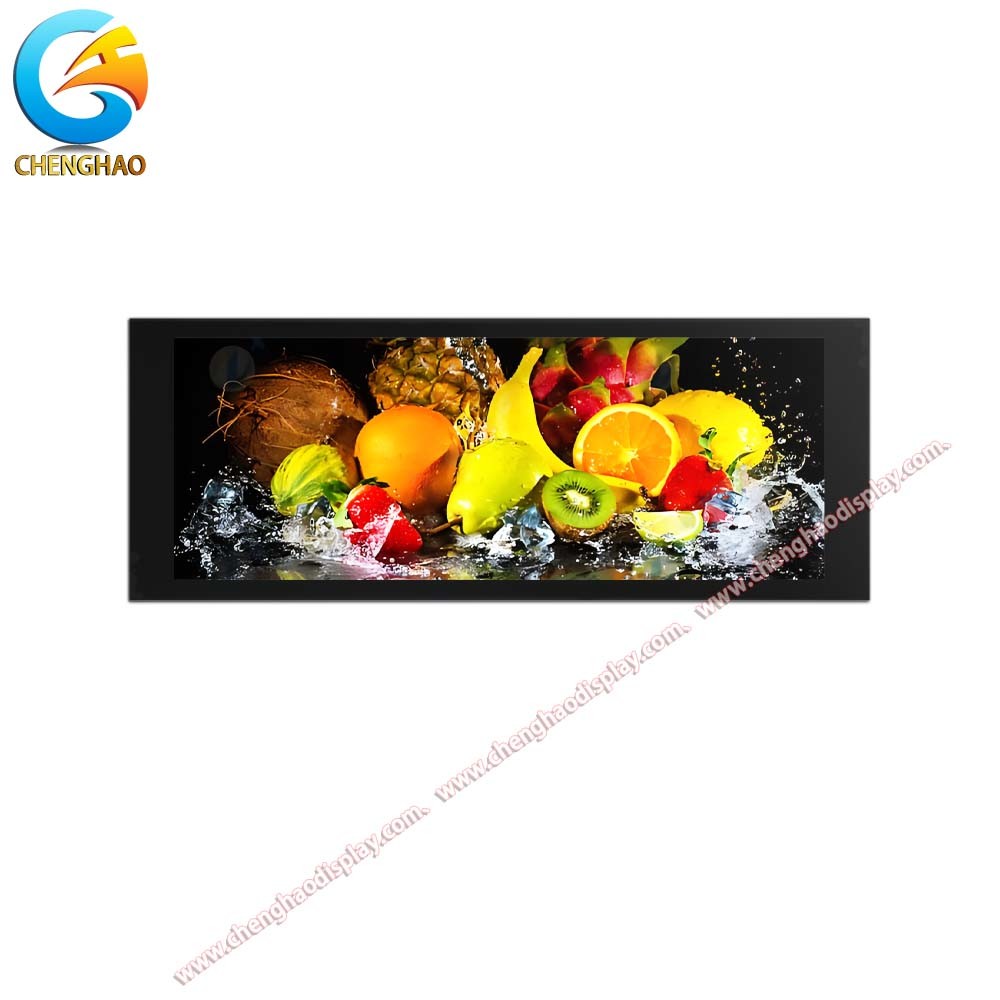

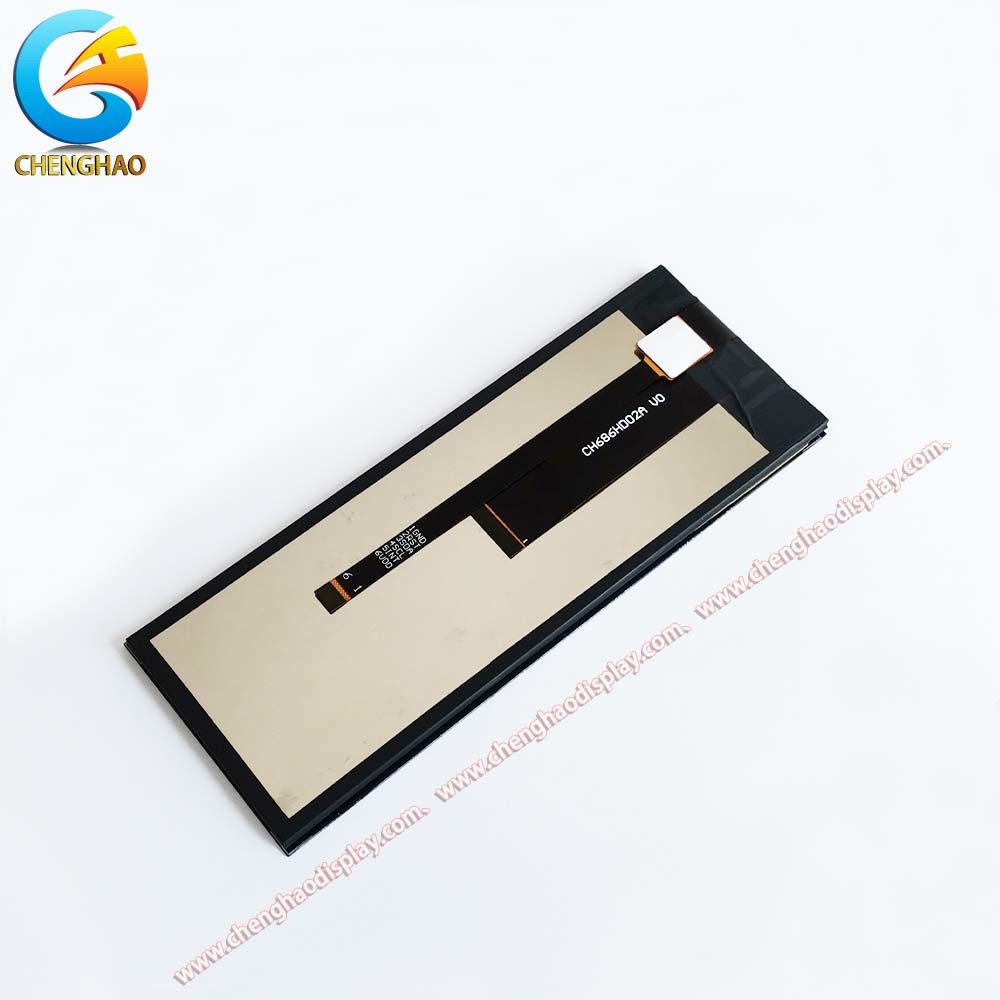

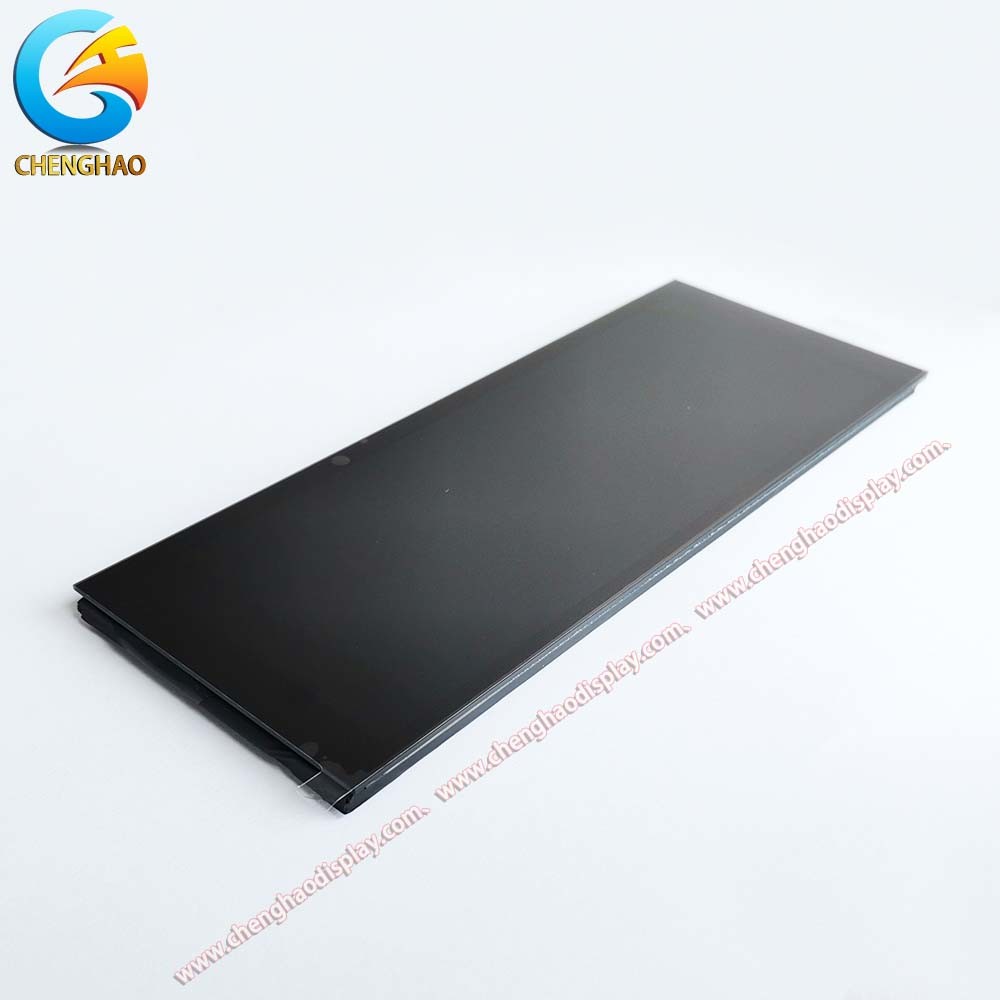

CH686HD02A-CT، یک ماژول نمایش صفحه لمسی رنگی ظرفیت دار متوسط است. این ماژول دارای یک صفحه نمایش 6.86 اینچی با وضوح نمایش 1280*480 و 16M رنگ است.ماژول نمایش از حالت نمایش IPS/Transmissive/Normally Black با زاویه مشاهده 85/85/85/85 استفاده می کند، و از طریق رابط MIPI با دستگاه های خارجی ارتباط برقرار می کند. اندازه ظاهر ماژول نمایش 181 * 65.6 * 6.6mm است.
ماژول نمایشگر از 12 قطعه LED با نور پس زمینه به عنوان منبع نور خود استفاده می کند که می تواند نور سفید را با روشنایی تا 500 cd / m2 تولید کند.این طراحی تضمین می کند که نمایش روشن حتی در شدت نور طبیعی خورشید.
برای پاسخگویی به تقاضای مشتریان برای حسگر لمسی ماژول های نمایش، ما یک پوشش شیشه ای لمس سیاه با حسگر لمسی ظرفیت نصب کردیم. این پوشش 1.ضخامت 65 میلی متر و دارای یک IC راننده GT911 جاسازی شده است، که از یک رابط I2C استفاده می کند. پوشش به طور معمول با ولتاژ ورودی 2.8 ~ 3.3v کار می کند و دارای انتقال نور بیش از 87٪ است.
صفحه نمایش لمسی LCD تمام رنگی 6.86 اینچی برای کار با ثبات برای مدت طولانی در محیط های دمایی از -20 ~ +70 درجه سانتیگراد طراحی شده است.می تواند در محیط -30 ~ +80 درجه سانتیگراد نگهداری شود.
در نهایت، خوب است بدانید که این ماژول صفحه لمسی مطابق با RoHS و بدون هالوجن است، که آن را دوستانه به محیط زیست می کند.
ویژگی ها:
Chenghao Optoelectronic CH686HD02A-CT یک ماژول صفحه نمایش لمسی با یک ظاهر نوار بلند منحصر به فرد است و همچنین دارای بسیاری از ویژگی های عالی برای ارائه است.
- صفحه نمایش با وضوح بالا:عملکرد نمایش رنگ های 16M و وضوح 1280*480 این ماژول را قادر می سازد تا ویدئوهای رنگی یا تصاویر با وضوح بالا را تولید کند.
- نور خورشید قابل خواندن:طراحی 500 cd/m2 روشنایی پس زمینه اجازه می دهد تا صفحه نمایش در محیط های عمومی در فضای باز قابل خواندن باشد.
- حسگر لمس:پانل لمسی ظرفیت دار، همراه با IC راننده GT911، این ماژول نمایشگر را حساس و سریع می کند و همچنین از چند لمسی پشتیبانی می کند.
- زاویه دید آزاد:استفاده از حالت نمایش IPS/Transmissive/normally black زاویه دید صفحه نمایش را به 85/85/85/85 افزایش می دهد،که به این معنی است که کاربران می توانند تجربه ی خوبی را در هنگام تماشای صفحه نمایش از زاویه های مختلف مشاهده کنند.;
- مقاومت در برابر دمای بالا:ماژول نمایش به عنوان یک کل یک طراحی مقاومت در برابر دمای گسترده را اتخاذ می کند و می تواند در محیط -20 ~ + 70 °C به طور پایدار کار کند.این طراحی اجازه می دهد تا ماژول نمایش به بهتر مقابله با شرایط مختلف کار با تغییرات سریع درجه حرارت، گسترش محدوده کاربرد ماژول نمایش در حالی که همچنین به طور قابل توجهی بهبود دوام ماژول نمایش.
| |
 |
|
پارامترهای فنی:
| ویژگی محصول |
ارزش |
| نام محصول |
ترانزیستور فیلم نازک صفحه لمسی ظرفیت |
| ماژول LCD لمسی |
آره |
| TFT با لمس |
آره |
| شماره پین FPC |
۴۰ پین |
| دمای ذخیره سازی |
-30 ~ +80°C |
| ضخامت پنل لمسی |
1.1 میلی متر |
| روشنایی پس زمینه |
500 Cd/m2 |
| اندازه ماژول |
181 × 69,5 × 6,5 میلی متر |
| نوع پنل لمسی |
IIC |
| رابط LCD |
MIPI |
| قطعنامه |
۱۲۸۰ × ۴۸۰ نقطه |
| کنتراست |
800:1 |
| ولتاژ عملیاتی پنل لمسی |
2.8 ~ 3.3 ولت |
کاربردها:
Chenghao Optoelectronic CH686HD02A-CT یک ماژول نمایش صفحه لمسی LCD با اندازه متوسط است. قابل توجه ترین ویژگی ظاهر این ماژول صفحه لمسی طراحی نوار طولانی منحصر به فرد آن است.این طراحی محدودیت های صفحه نمایش مستطیل سنتی را می شکند و از نوارهای طولانی برایاین شکل منحصر به فرد آن را قادر می سازد تا به محیط های نصب و سناریوهای کاربردی خاص سازگار شود.
(1) در مکان های تجاری، نمایشگرهای نوار بلند می توانند در کنار قاب درها و لبه های کاونتر مغازه ها نصب شوند، که نه تنها فضای زیادی را اشغال نمی کنند،اما همچنین می تواند به طور هوشمندانه در محیط ادغام شود تا یک اثر نمایش بصری منحصر به فرد ایجاد کند;
(2) نمایشگرهای نوار بلند همچنین مزایای قابل توجهی در اثرات بصری دارند. وضوح بالا و طول عمر آن را به طور گسترده ای در پزشکی، کنترل صنعتی و زمینه های دیگر استفاده می کند.در تجهیزات پزشکی، نمایشگرهای نوار بلند می توانند داده های فیزیولوژیکی بیماران و نتایج تشخیصی را در زمان واقعی نشان دهند. وضوح بالا و ثبات آنها برای چنین برنامه هایی بسیار مناسب است.
(3) در زمینه کنترل صنعتی، نمایشگرهای نوار بلند برای نمایش پارامترها و داده های مختلف استفاده می شوند و وضوح بالا و عمر طولانی آنها نیز بسیار مناسب است.
(4) در زمینه تولید خودرو، نمایشگرهای نوار بلند می توانند به طور بهتر در اجزای مختلف خودرو ادغام شوند و اجازه می دهند فضای داخلی باریک خودرو به طور کامل مورد استفاده قرار گیرد.برای مثال، یک صفحه نمایش نوار بلند می تواند بر روی شمارنده کیلومتر یا کنسول مرکزی خودرو قرار گیرد تا اطلاعات مربوط به خودرو را نمایش دهد.
سوالات متداول:
سوال: نام تجاری این محصول چیست؟
ج: نام تجاری این محصول Chenghao Optoelectronic است.
سوال: شماره مدل این محصول چیست؟
A: شماره مدل این محصول CH686HD02A-CT است.
سوال: این محصول کجا تولید می شود؟
ج: این محصول در چین تولید می شود، به طور خاص در شزن.
س: این محصول چه گواهینامه هایی دارد؟
A: این محصول دارای گواهینامه CE، RoHS و FCC است.
سوال: جزئیات بسته بندی این محصول چیست؟
A: همه محصولات به روش مناسب بسته بندی شده اند تا آنها را ایمن نگه دارند. برای اندازه های کوچک محصولات، ما از سینی + کارتون استفاده می کنیم. برای اندازه های بزرگتر، ما از فوم اسلات + کارتون استفاده می کنیم.ما همچنین می توانیم بسته بندی مطابق با الزامات مشتریان طراحی.
سوال: چه شرایط پرداخت برای این محصول پذیرفته می شود؟
ج: ما TT (تحویل تلگرافی) یا سایر شرایط پرداخت را قبول می کنیم.
سوال: آیا حداقل مقدار سفارش برای این محصول وجود دارد؟
ج: نه، حداقل مقدار سفارش برای این محصول وجود ندارد.
سوال: زمان تحویل این محصول چقدر است؟
ج: زمان تحویل این محصول 3 تا 7 روز است.
سوال: قابلیت عرضه این محصول چیست؟
جواب: ظرفیت عرضه برای این محصول 20 است،000،000 عدد در ماه.
