مدل صفحه نمایش ChengHao CH430WV22B-CT

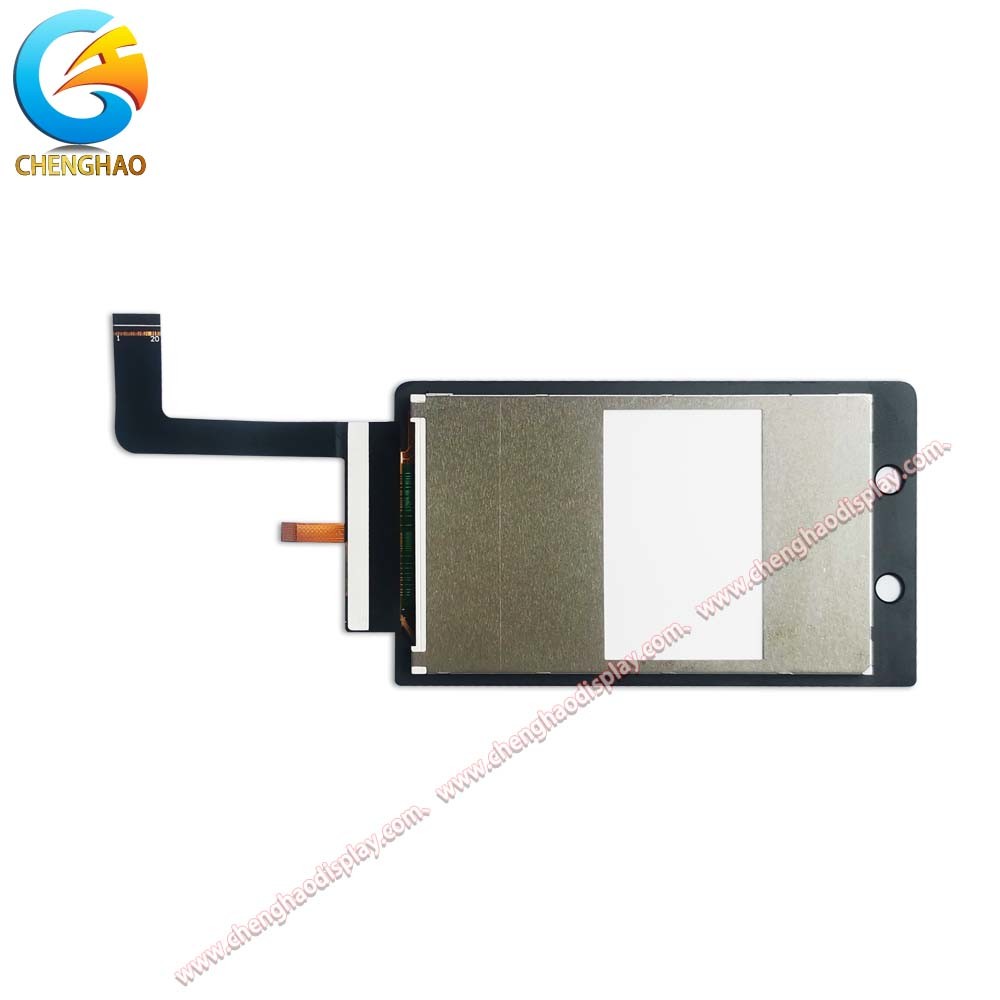

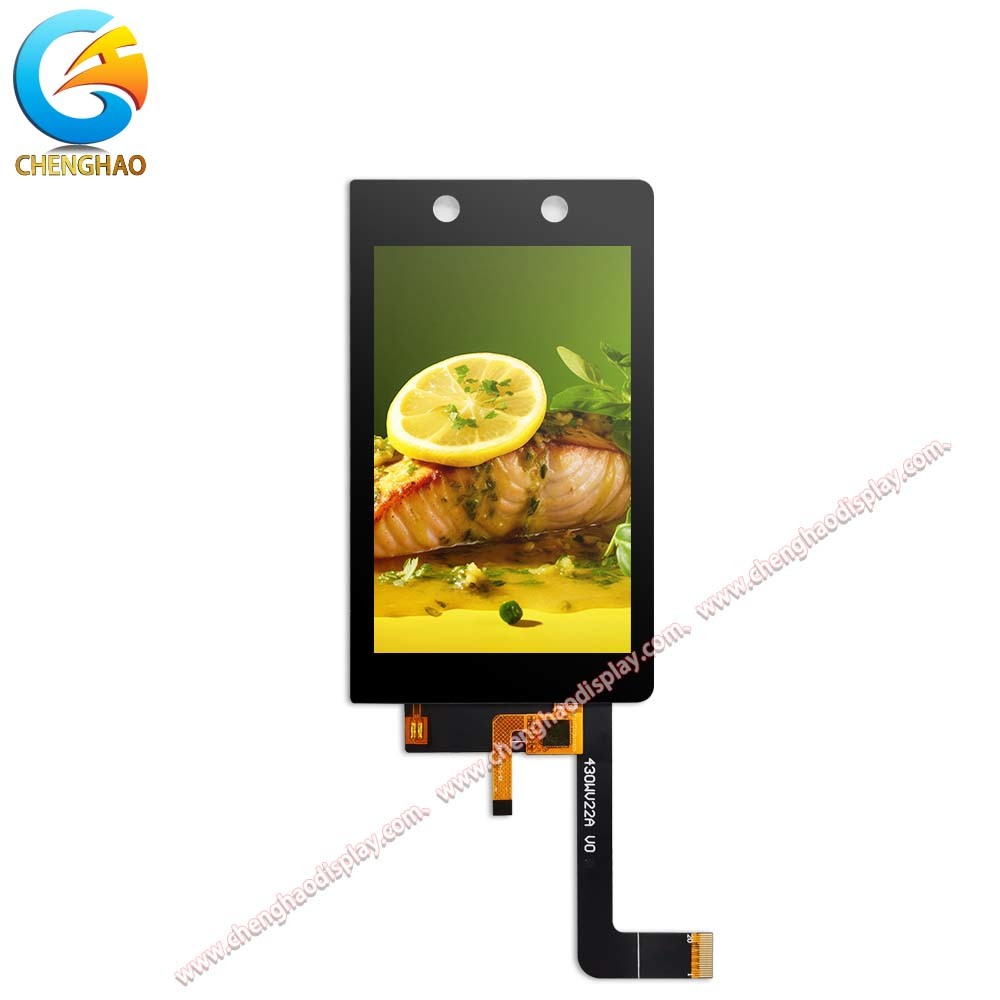

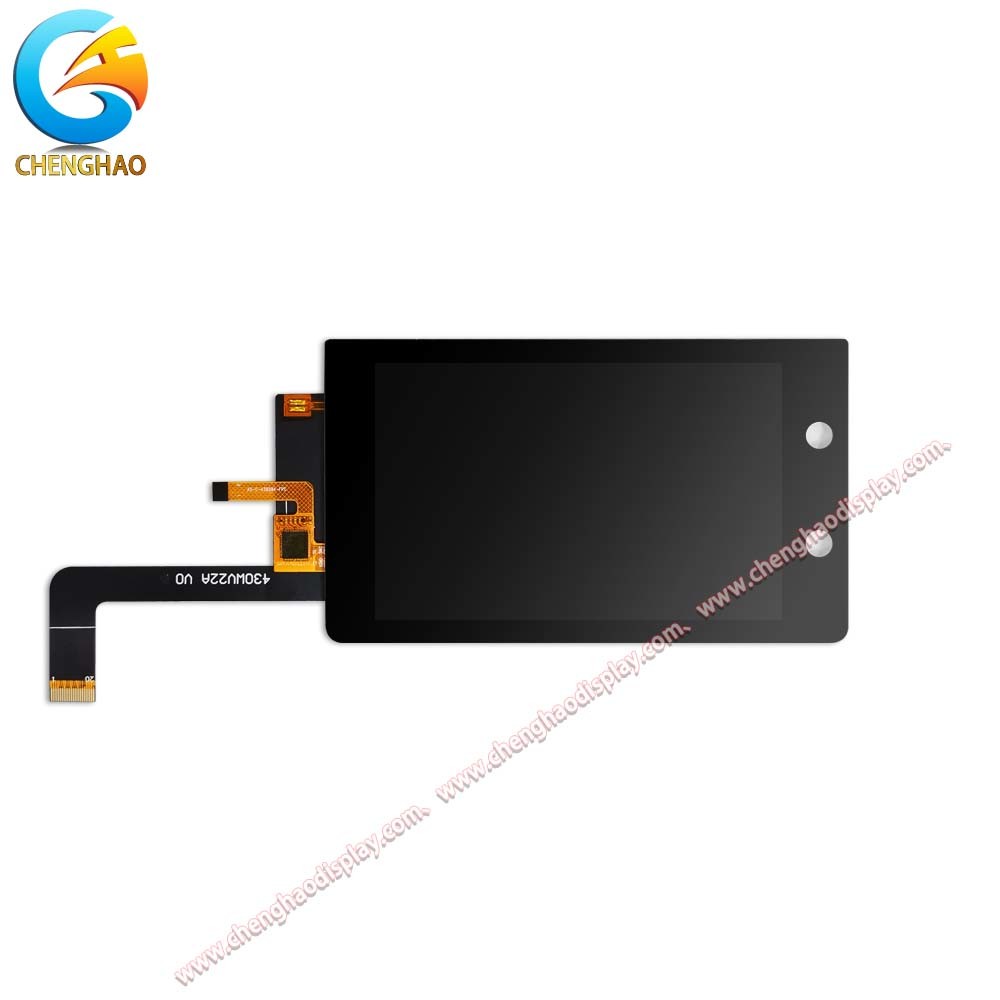

مدل CH430WV22B-CT ChengHao Display یک صفحه نمایش کریستال مایع (LCD) ترانزیستور فیلم نازک متریکس فعال رنگی است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده استیک پنل لمسی، یک IC راننده، یک چراغ پشتی و FPC.
این صفحه نمایش TFT دارای یک صفحه نمایش فعال 4.3 اینچی (مراقب عمودی) با وضوح 480*800*3-RGB است.
درایور مورد استفاده برای این پروژه است ST7701or سازگار و می تواند
نمایش 16M رنگ با ورودی سیگنال RGB. راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است.
این پنل لمسی ظرفیت است، از GT911 به عنوان IC درایور استفاده می کند، از طریق رابط I2C با دستگاه های خارجی ارتباط برقرار می کند و ارتباط برقرار می کند، از چند لمسی پشتیبانی می کند،و یک رسانه مهم برای تعامل انسان و کامپیوتر است.
علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
ویژگی ها:
تجهیزات کنترل دسترسی تشخیص چهره به طور معمول در داخل و خارج از خانه استفاده می شود، که نیاز به قابلیت خواندن استثنایی در خارج از خانه دارد."چنگهاو آپتوالکترونیک" یک صفحه لمسی LCD را توسعه داده است که به طور خاص برای سیستم های کنترل دسترسی طراحی شده است.این صفحه لمسی ال سی دی مجهز به مجموعه ای از ویژگی های فنی است که وضوح و عملکرد بسیار مورد نیاز را فراهم می کند.
| حالت نمایش |
IPS/رسانه |
| روشنایی |
350cd/m2 (اختیاری) |
| رابط |
MIPI |
| نوع TP |
CTP |
| کنتراست |
800 |
| رنگ |
16M |
اول، صفحه لمسی LCD CH430WV22B-CT دارای وضوح بالا 480*800 است. علاوه بر این، روشنایی روشنایی 350 cd/m2 دارد.که امکان نمایش روشن در محیط های داخلی و بیرونی با نور کم را فراهم می کند.
علاوه بر این، ماژول LCD لمسی از فناوری نمایش IPS استفاده می کند که چشم انداز آزاد را تضمین می کند. این فناوری جهت دید آزاد 80/80/80/80 را امکان پذیر می کند.که به این معنی است که کاربران می توانند یک اثر زاویه تماشای واضح را هنگام خواندن صفحه نمایش از زاویه های مختلف به دست آورند، به شدت تجربه مشاهده کاربر را بهبود می بخشد.
علاوه بر این، ماژول نمایش از تکنولوژی ضد درخشش صفحه استفاده می کند و زمانی که کاربر در فضای باز یا در یک محیط با نور قوی صفحه را می خواند،صفحه نمایش می تواند مقدار زیادی از نور قوی خارجی را که بر روی صفحه نمایش نمایش داده می شود جذب کند.این طراحی نه تنها اطمینان از دید واضح بلکه همچنین از چشم کاربر محافظت می کند.
آخرین اما نه کمترین، صفحه لمسی LCD Optoelectronic Chenghao همچنین از تعامل انسان و کامپیوتر پشتیبانی می کند. یک پنل لمسی ظرفیت بر روی سطح ماژول نصب شده است،این امکان را به کاربران می دهد که با دست زدن به صفحه نمایش، اطلاعات را با دستگاه به اشتراک بگذارند..
پارامترهای فنی:
مشخصات ماژول
مشخصات ماژول CH430WV22B-CT 4.3 Inch Touch LCD Display که برای تجهیزات کنترل دسترسی طراحی شده است عبارتند از:
نام ماژول
4.3 اینچ ماژول صفحه نمایش LCD لمسی برای تجهیزات کنترل دسترسی
ماژول شماره
CH430WV22B-CT
نوع ماژول
4.3" TFT + CTP
نوع نمایش
نوع صفحه نمایش IPS/Transmissive/Normally Black است.
قطعنامه
صفحه نمایش دارای وضوح 480*800 نقطه است.
روشنایی
صفحه نمایش دارای روشنایی 350cd / m2 است.
جهت مشاهده
جهت تماشای 80/80/80/80 است.
رابط ماژول
رابط ماژولMIPI
نوع پنل لمسی
نوع پنل لمسی:ظرفیتي
رابط صفحه لمسی
رابط صفحه لمسیI2C.
دمای کار
محدوده دمای عملیاتی:-20 تا +70 درجه
دمای ذخیره سازی
محدوده دمای نگهداری:-30 تا +80 درجه سانتیگراد.
شماره پین FPC
ماژول20 پینبرای FPC.
اندازه طرح ماژول
اندازه طرح ماژول:۶۸*۱۲۰*۳.۳۵ میلی متر.
منطقه مشاهده
منطقه ي تماشای56.7*939.ممنون
منطقه فعال
منطقه فعال56.16*936.ممنون
ضخامت لنز شیشه ای CTP
ضخامت لنز شیشه ای CTP0.7.ممنون
کاربردها:
چنگهائو اپتوالکترونیک ماژول صفحه LCD CH430WV22B-CT را برای سیستم های کنترل دسترسی تشخیص چهره توسعه داده است.به خاطر عملکرد خارق العاده ی خود توسط مشتریان با گرمای استقبال پذیرفته شده است..
به عنوان یک تولید کننده حرفه ای صفحه نمایش LCD، Chenghao Optoelectronic می تواند ماژول CH430WV22B-CT را مطابق با نیازهای مشتری سفارشی و اصلاح کند.این تضمین می کند که می تواند در طیف گسترده ای از صنایع مانند کنترل صنعتی استفاده شود.، تجهیزات پزشکی، لوازم خانگی، هوش مصنوعی و حمل و نقل خودرو.
پشتیبانی و خدمات:
محصولات صفحه لمسی LCD کوچک ما با پشتیبانی فنی و خدمات جامع همراه هستند تا اطمینان حاصل شود که شما تجربه ای بی نقص با محصولات ما دارید.تیم پشتیبانی فنی ما به شما کمک می کند تا به سرعت ویژگی ها و عملکرد محصول خود را درک کنید و به شما در هر گونه سوال یا مشکلاتی که ممکن است در طول نصب محصول داشته باشید کمک کند، راه اندازی، یا عملیات.
تیم ما از تکنسین ها دارای دانش و تخصص برای تشخیص و حل هر گونه مشکل با محصولات ما، به حداقل رساندن زمان توقف و اطمینان از حداکثر زمان کار است.
در هر مرحله از راه، ما متعهد به ارائه شما با پشتیبانی و خدمات شما نیاز به به دست آوردن بیشترین از صفحه نمایش لمسی LCD کوچک خود را.
سوالات متداول:
سوال:نام تجاری این محصول چیه؟
الف:نام تجاری این محصول Chenghao Optoelectronic است.
سوال:شماره مدل اين محصول چيه؟
الف:شماره مدل این محصول CH430WV22B-CT است.
سوال:اين محصول کجا توليد شده؟
الف:این محصول در Shenzhen چین ساخته شده است.
سوال:اين محصول چه گواهينامه اي داره؟
الف:این محصول دارای گواهینامه RoHS، CE و FCC است.
سوال:شرايط پرداخت براي اين محصول چيست؟
الف:شرایط پرداخت برای این محصول TT است.
