خانه محصولاتصفحه نمایش ال سی دی تک رنگ1602 ماژول گرافیک LCD برای 8051 Avr Arduino Pic Arm

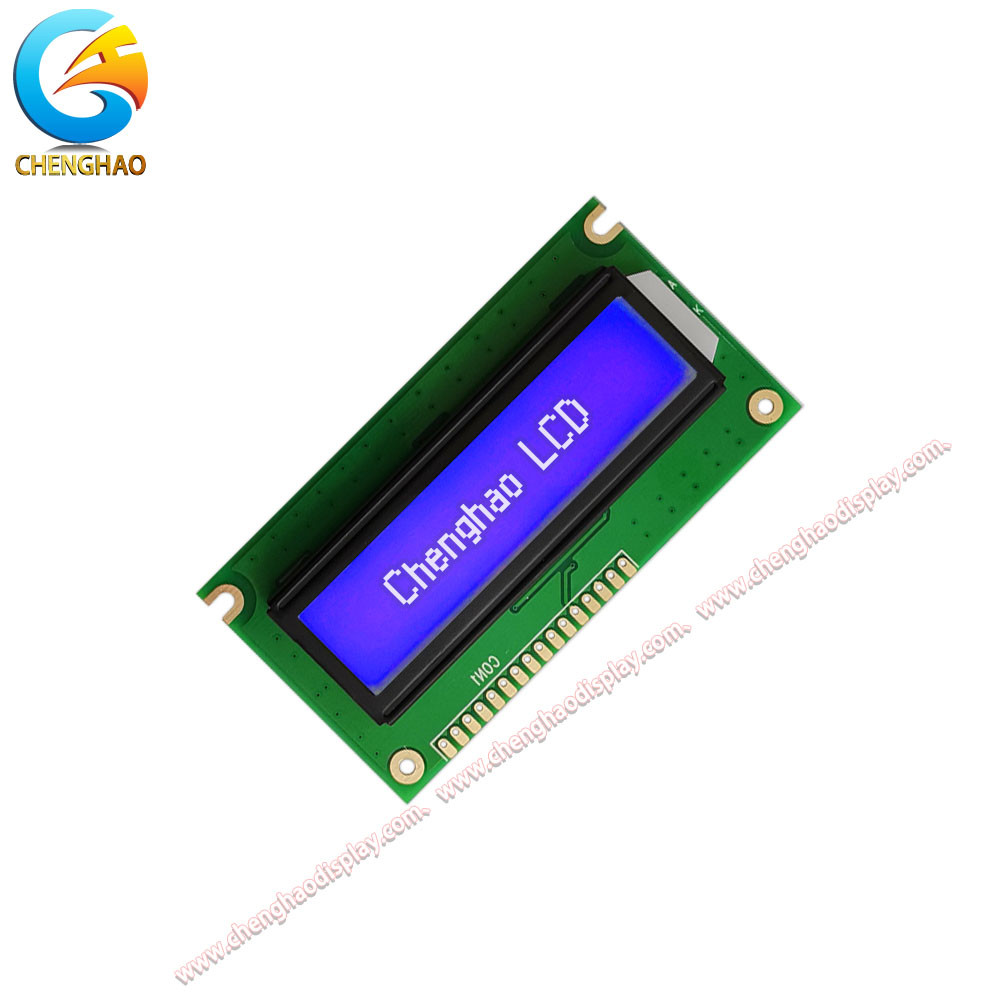

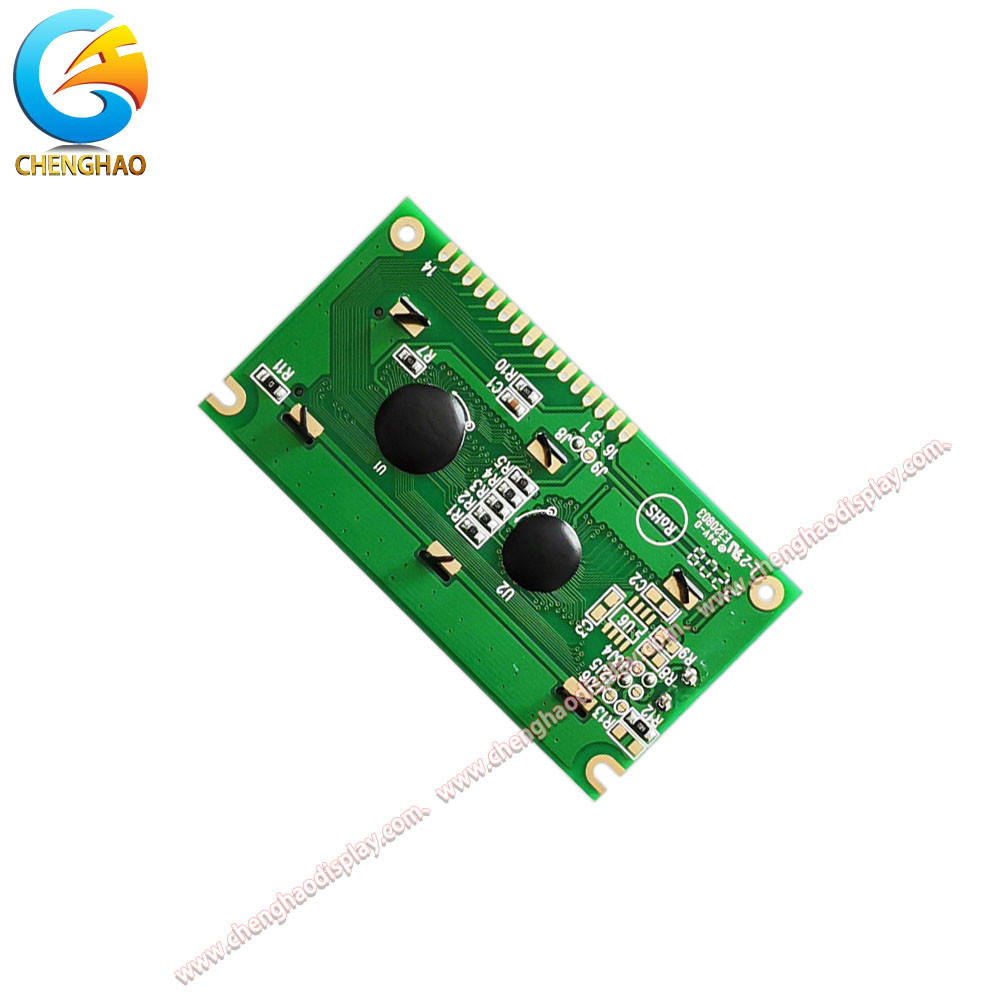

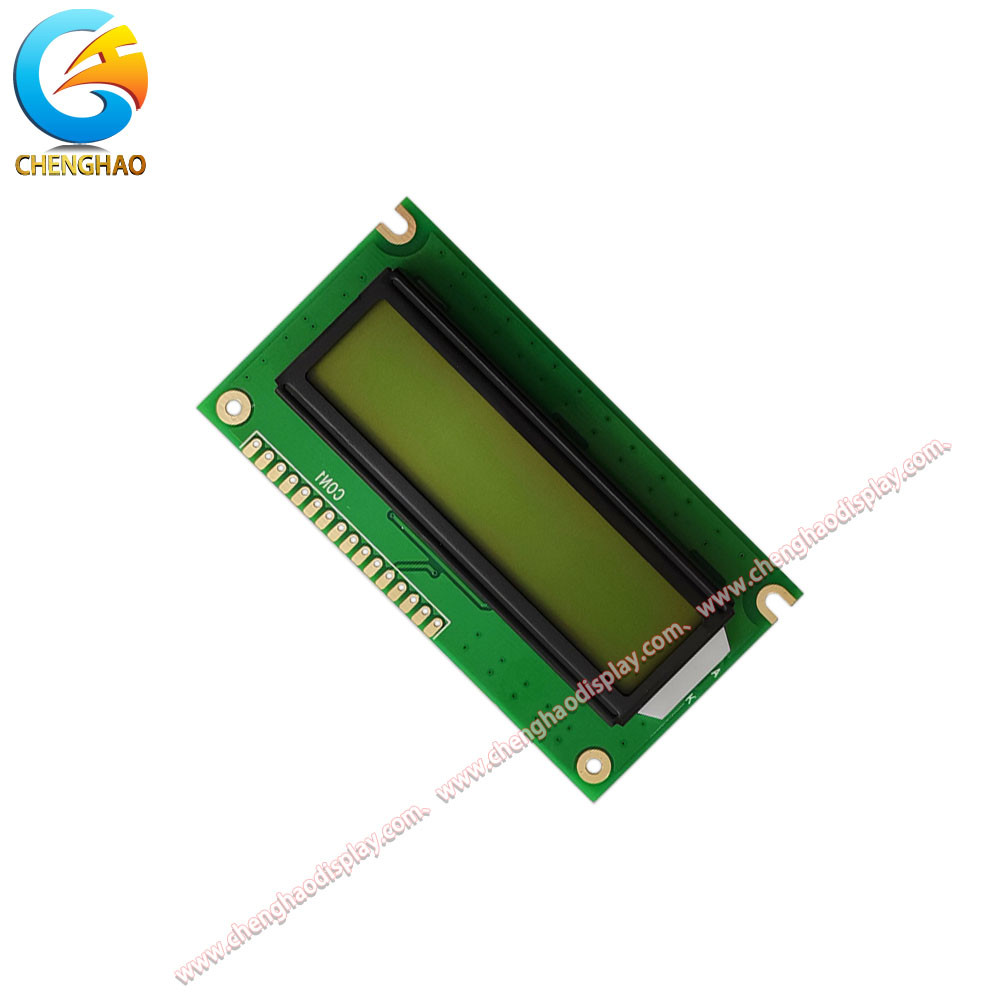

1602 Cog Graphic Lcd Module For 8051 Avr Arduino Pic Arm All
1602 Cog Graphic Lcd Module For 8051 Avr Arduino Pic Arm All
1602 ماژول گرافیک LCD برای 8051 Avr Arduino Pic Arm 1602 Cog Graphic Lcd Module For 8051 Avr Arduino Pic Arm All 1602 Cog Graphic Lcd Module For 8051 Avr Arduino Pic Arm All 1602 Cog Graphic Lcd Module For 8051 Avr Arduino Pic Arm All
اکنون تماس بگیرید

1602 ماژول گرافیک LCD برای 8051 Avr Arduino Pic Arm

مقدار حداقل تعداد سفارش : 100 PCS جزئیات بسته بندی : تمام محصولات به صورت صحیح برای ایمن نگه داشتن آن بسته بندی شده اند. برای اندازه های کوچک محصولات ما
زمان تحویل : 3 تا 5 روز کاری شرایط پرداخت : TT یا مذاکره
قابلیت ارائه : 5000 هزار عدد در ماه
محل منبع: شنژن، چین نام تجاری: Chenghao Optoelectronic
گواهی: CE / RoHS / FCC شماره مدل: CH1602C01A
سند: بروشور محصول PDF

اطلاعات تکمیلی
نام محصول: ماژول LCD گرافیک COG نور پس زمینه: LED (سفید سبز)
مشاهده منطقه: 66 (W) 16 × (ساعت) میلی متر نمایش backgrountnd: زرد-سبز
اندازه کاراکتر: 0.55 (W) 0.65 × 65 (ساعت) میلی متر وظیفه: 1/16duty
تعداد کاراکترها: 16 کاراکتر در 2 خط دمای ذخیره سازی: -30 OC 80 ℃
قاب: 0.6 تن
برجسته کردن:

1602 ماژول گرافیک LCD,CH1602C01A ماژول گرافیک LCD,ماژول LCD 16x2

,

CH1602C01A graphic lcd module

,

16x2 cog lcd module

توضیحات محصول

توضیحات محصول:

این صفحه نمایش LCD تک رنگ یک ماژول LCD با عملکرد بالا با روشنایی LED (سفید سبز) است. ابعاد کلی آن 84.0 × 44.0 × 12.5 میلی متر است و بار کاری آن 1/16DUTY است.فاصله کاراکتر 2 است.95 (عرض) × 5.55 (ارتفاع) میلی متر و منطقه مشاهده 66 (عرض) × 16 (ارتفاع) میلی متر است. با ارائه دید واضح و عمر طولانی، این صفحه نمایش LCD تک رنگ قابل اعتماد و با دوام است.که باعث می شود آن را انتخاب ایده آل برای بسیاری از برنامه های کاربردی، که آن را برای کاربردهای مختلف از جمله صنعتی، پزشکی، خودرو و ابزار سازی ایده آل می کند.



پارامترهای فنی:

ویژگی ها جزئیات
وظیفه 1/16اجباری
دمای ذخیره سازی -30 ~ 80 °C
کنترل کننده SPLC780D1 یا معادل آن
منطقه V/EFFECTIVE 56.2 ((W) × 11.5 ((H) ممی
DISPLAY DOT آبی-سیاه
اطلاعات ورودی ۶۸ سری
دمای کار -20 ~ 70 °C
شکل ابعاد 84.0×44.0×12.5 میلی متر
زاویه دید ساعت 6
چراغ های پشتی LED (سفید سبز)

سایر ماژول های LCD

 صفحه نمایش گرافیکی LCD 320x240&ماژول گرافیک LCD


کاربردها:

نمایشگر LCD تک رنگ Chenghao Optoelectronics CH1602C01A یک محصول قابل اعتماد و با کیفیت بالا است که در شنژن چین ساخته شده است.با مزایای 50000H عمر بسیار طولانی و مصرف انرژی کم، این یک انتخاب ایده آل برای الکترونیک خودرو، مخابرات، هوافضا، تجهیزات پزشکی، کنترل صنعتی و سایر برنامه ها است.


توابع ترمینال


شماره رمزي نماد سطح عملکرد
1 VSS 0V GND
2 VDD +5.0V منبع برق برای منطق
3 V0 - ولتاژ کار برای LCD
4 RS H/L H: اطلاعات L: کد دستورالعمل
5 R/W H/L H: خواندن L: نوشتن
6 E H-L سیگنال فعال کردن تراشه
7 تا 14 DB0~DB7 H/L خط اتوبوس داده
15 LEDA +5.0V منبع برق برای چراغ LED
16 LEDK 0V




مدار برق و تنظیم کنتراست

1602 ماژول گرافیک LCD برای 8051 Avr Arduino Pic Arm 0



حداکثر امتیازات مطلق



پارامتر نماد رتبه بندی واحد ها
منبع برق برای منطق VDD-VSS -0.3 تا 7.0 V
منبع برق برای راننده LCD VDDV5 0 تا 100 V
ولتاژ ورودی شماره خودرو VSS ~ VDD V
دمای کار بالا -20 ~ 70 °C
دمای ذخیره سازی Tstg -30 تا 80 °C

پشتیبانی و خدمات:

ما پشتیبانی فنی و خدمات را برای مانیتورهای LCD تک رنگ ارائه می دهیم. تیم پشتیبانی فنی ما در دسترس است 24/7 برای کمک به شما در هر گونه سوال یا نگرانی شما ممکن است. علاوه بر این،ما خدمات مختلفی را ارائه می دهیم، از جمله عیب یابی، تعمیرات و عیب یابی نرم افزار، برای کمک به شما در استفاده از مانیتورهای LCD تک رنگ ما به سرعت و به درستی برای ارائه بهترین تجربه مشتری.



بسته بندی و حمل:

1تمام جعبه هاي حمل و نقل ما با استانداردهاي سختي صادراتي مطابقت دارند
2تمام جعبه هاي ما با فوم پوشيده مي شوند تا از آسيب ديده شدن صفحه جلوگيري شود
3بسته بندی محصول ما یک جعبه بزرگ با جعبه های کوچک را اتخاذ می کند
4. وزن هر جعبه بیش از 3.5 کیلوگرم نیست و ابعاد ممکن است بسته به استاندارد متفاوت باشد. ما از پالت ها یا قاب های چوبی برای کالاها استفاده می کنیم
روش های بسته بندی بالا همه برای جلوگیری از آسیب به ماژول نمایش در طول حمل و نقل است، و ما همچنین می توانیم کالاها را با توجه به خواسته های مشتری بسته بندی کنیم.


سوالات متداول:

پرسش و پاسخ برای صفحه نمایش LCD تک رنگ

سوال1:مارک صفحه نمایش ال سی دی تک رنگ چیه؟
A1:برند صفحه نمایش LCD تک رنگ Chenghao Optoelectronic است.

سوال دوم:شماره مدل صفحه نمایش ال سی دی تک رنگ چیه؟
A2:شماره مدل صفحه نمایش LCD تک رنگ CH1602C01A است.

سوال سوم:صفحه نمایش LCD تک رنگ از کجا اومده؟
A3:صفحه نمایش ال سی دی تک رنگ از شهر شنژن چین است.

سوال 4:صفحه نمایش ال سی دی تک رنگ چه گواهیاتی دارد؟
A4:صفحه نمایش LCD تک رنگ دارای گواهینامه CE / RoHS / FCC است.

سوال 5:حداقل مقدار سفارش برای صفحه نمایش LCD تک رنگ چیست؟
A5:حداقل مقدار سفارش 1 عدد است.

برچسب:

صفحه نمایش LCD تک رنگ 7 بخش,صفحه نمایش LCD یک رنگ منفی VA,صفحه نمایش LCD تک رنگ FPC

1602 ماژول گرافیک LCD,CH1602C01A ماژول گرافیک LCD,ماژول LCD 16x2

FPC Monochrome LCD Display
