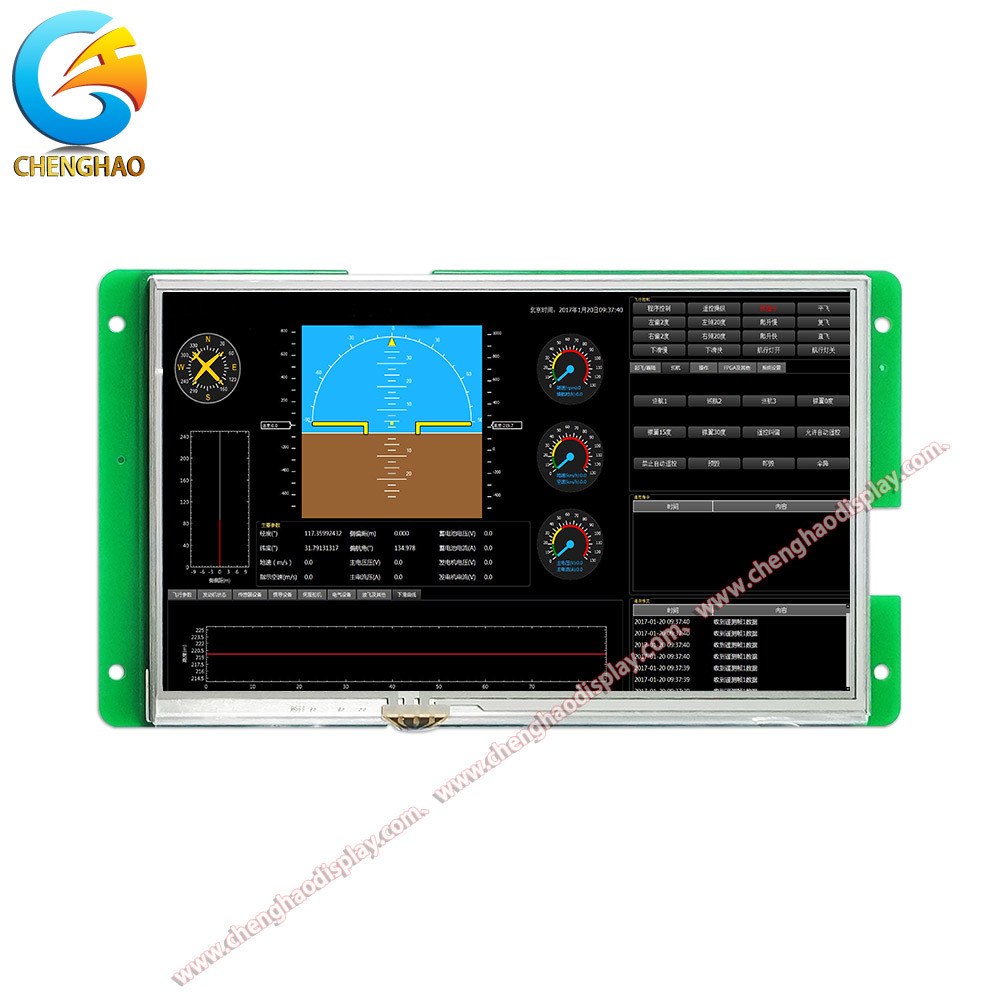

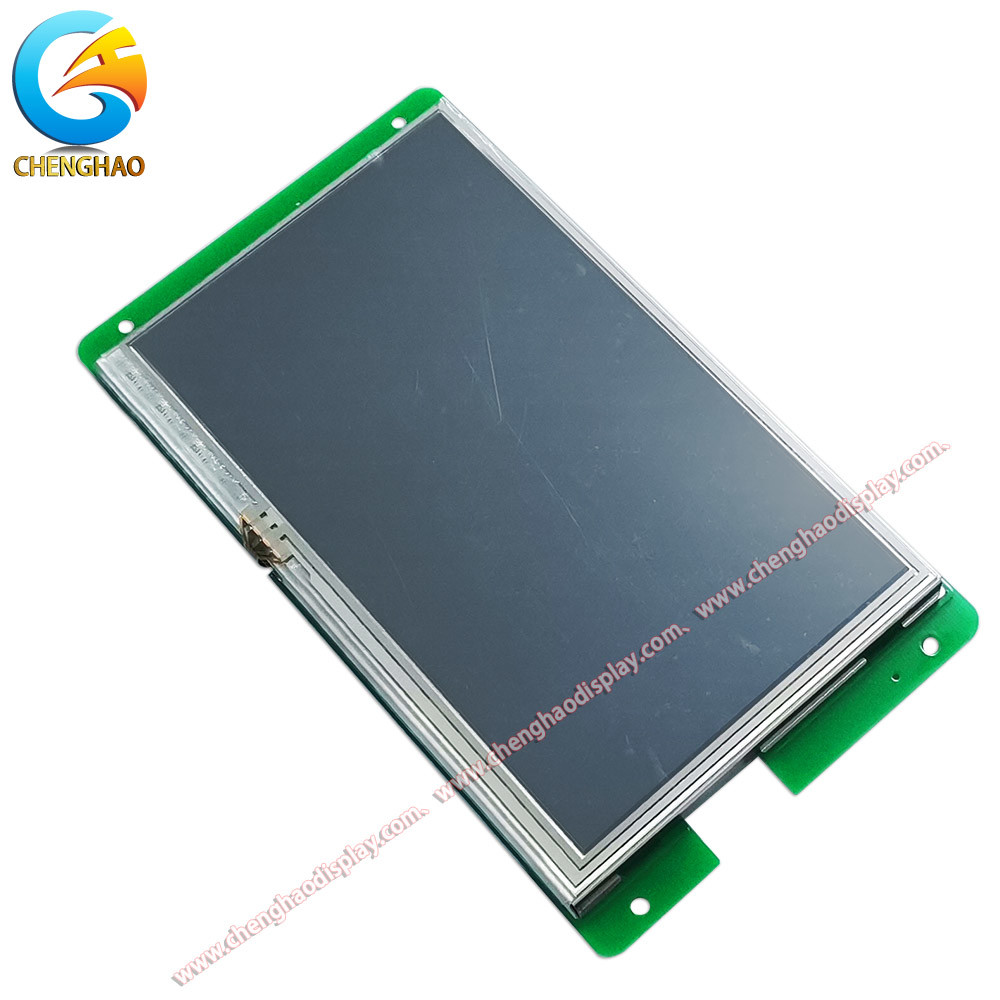

ماژول صفحه نمایش HMI درجه پزشکی USART 800x480 7 اینچ 16 بیت RGB با RTP

توضیحات محصول

درجه پزشکی 16 بیت RGB 800x480 7 اینچ USART HMI SCREEN ماژول با RTP

1پارامترهای صفحه نمایش LCD رنگی

2تست قابلیت اطمینان ماژول LCD HMI USART
تمام صفحه نمایش های سریال Chenghao Optoelectronic قبل از تولید انبوه، از یک سری تست های قابلیت اطمینان فرآیند،عمر لمسی و سایر آزمایشات برای اطمینان از کیفیت محصول

(1) آزمون ESD محیط آزمایش:

دمای محیط آزمایش: 25°C
رطوبت محیط آزمایش: 50%
فرآیند آزمایش: محصول را صاف بر روی بنک آزمایش قرار دهید و تماس و تخلیه هوا را بر روی بند آهن و منطقه نمایش صفحه نمایش پورت سریال به طور متناوب انجام دهید، همانطور که در شکل زیر نشان داده شده است.مشاهده کنید که آیا صفحه نمایش از سرگیری و راه اندازی مجدد، نشان دهنده ناهنجاری ها و غیره است




(2) محیط آزمایش پیری در دمای بالا و پایین

دمای محیط آزمایش: -20°C+70°C
رطوبت محیط آزمایش: 60٪ ± 3٪ RH
روش آزمایش: محصول را به صورت کج در جعبه آزمایش با دمای بالا و پایین قرار دهید، همانطور که در شکل 3-3 نشان داده شده است؛ دمای بالا 72H، دمای پایین،آزمایش پیری متناوب در دمای بالا و پایین، مشاهده کنید که آیا صفحه نمایش در طول آزمایش و پس از آزمایش از سر گرفته و دوباره راه اندازی می شود، به طور غیرمعمول نمایش داده می شود و عملکرد غیرمعمول دارد.





(3) آزمایش پالس گروه - محیط آزمایش

دمای محیط آزمایش: 25°C
رطوبت محیط آزمایش: 50%
روش آزمایش: محصول را صاف بر روی تخت آزمایش قرار دهید و از طریق منبع برق متصل به ژنراتور گروه پالس به صفحه نمایش از طریق ژنراتور گروه پالس برق بدهید.همانطور که در شکل نشان داده شده استمشاهده کنید که آیا صفحه نمایش به صورت غیر عادی نمایش داده می شود و در طول آزمایش لمس می شود.




3تنظیمات اسکریپت LUA از صفحه نمایش LCD SPI TFT

صفحه نمایش های سریالی F-type، M-type و IOT-type که توسط Shenzhen Chenghao Optoelectronics Co., Ltd. راه اندازی شده اند، همه از اسکریپت های زبان LUA پشتیبانی می کنند.صفحه نمایش سریال یک API اسکریپت LUA غنی و رابط تماس را فراهم می کند. کاربران می توانند به طور مستقیم تنظیم و دریافت وضعیت در حال اجرا از تمام کنترل های پیکربندی با تماس با رابط API. در ترکیب با پردازش منطق نوشته شده،صفحه نمایش می تواند اقدامات برنامه ریزی شده را بدون مشارکت MCU خارجی انجام دهد.، کاهش ارتباطات داده بین MCU و صفحه نمایش.
LUA یک زبان اسکریپت سبک وزن با نحو و منطق ساده تر از زبان C است، بنابراین توسعه دهندگان می توانند بلافاصله شروع کنند.زبان LUA با یک کتابخانه عملکرد ریاضی خوب همراه است، پردازش رشته، JSON و سایر کتابخانه ها، و دارای پشتیبانی تابع برای عملیات ریاضی معمول، مانند ریشه مربع، سینوسوس، ارزش مطلق و غیره؛به خاطر فرکانس بالا صفحه نمایش خودش، تمام الگوریتم های پیچیده توسط صفحه پردازش می شوند، که به طور قابل توجهی هزینه اجرای MCU کاربر را کاهش می دهد.
برای نوشتن اسکریپت LUA پروژه در نرم افزار VisualTFT، روی [Tools] → [LUA Script Programming] روی نوار منوی کلیک کنید تا آن را باز کنید

4.معماری محصولمانیتور LCD پزشکی

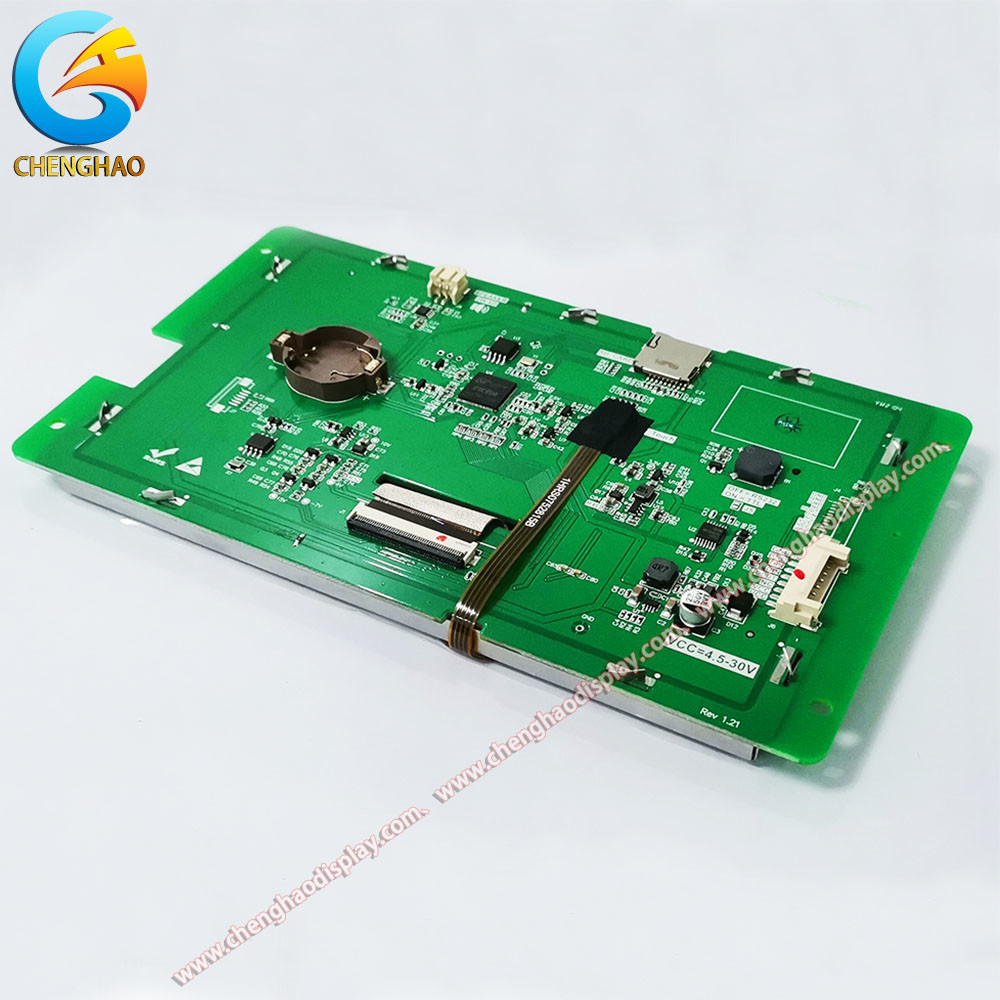

صفحه نمایش سریالی صنعتی که توسط Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) عرضه شده است یک ترمینال نمایش سریالی است که درایور صفحه نمایش TFT ، ذخیره فونت تصویر ، عملکرد GUI را ادغام می کند,پخش صدا و کنترل های مختلف پیکربندی.میکرو کامپیوتری تک چیپ کاربر فقط نیاز به ارسال و دریافت دستورالعمل های مربوط به پورت سریال برای به راحتی درک نمایش متن، تصاویر و منحنی ها.
پردازنده صفحه نمایش سریال سری M یک پردازنده SOC ۳۲ بیتی ۴۰۰M را اتخاذ می کند که توابع مانند حافظه ویدئویی SDR و رمزگشایی تصویر JPEG را ادغام می کند.
