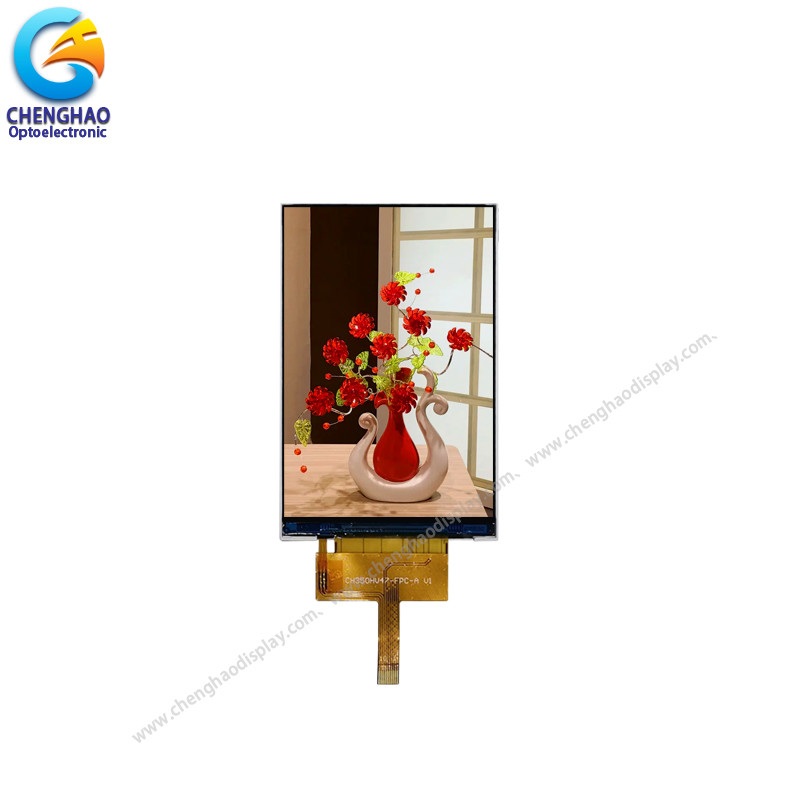

ماژول نمایش LCD کوچک 10 پین 320 * 480 با رابط SPI 8 بیتی 4 خط

توضیحات محصول

ماژول نمایش LCD کوچک 10 پین 320 * 480 با رابط SPI 8 بیتی 4 خط

1مشخصات

2شرح

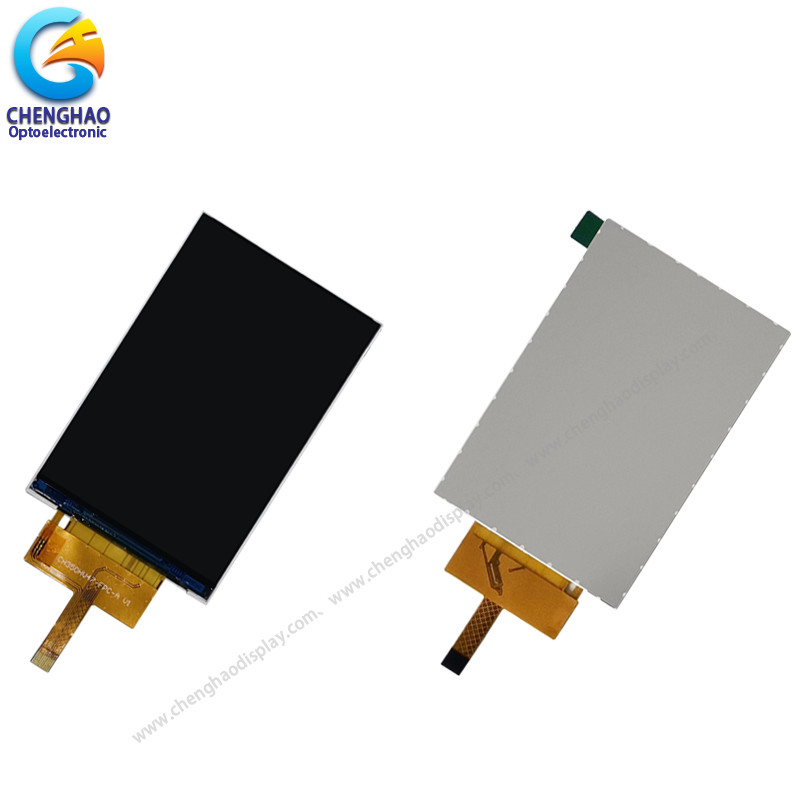

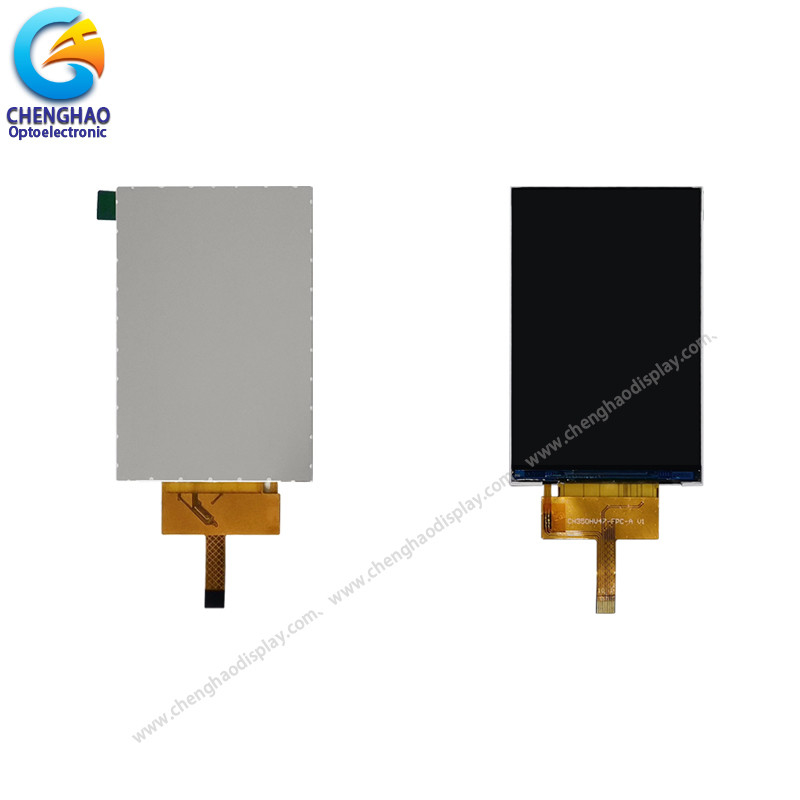

مدل CH350HV47B ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.
یک منطقه نمایش فعال از این پانل LCD tft با اندازه گیری 3.5 اینچ به صورت قطری با وضوح 320*480*3-RGB نقاط وجود دارد.
درایور مورد استفاده برای این پروژه ST7796 است و می تواند رنگ های 262k / 65k را با ورودی سیگنال RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود.
علاوه بر این ، tft lcd 320x480 همچنین می تواند با توجه به نیازهای مشتری ، مانند تغییر نور پس زمینه و ساختار FPC ، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(1) نوع صفحه نمایش: 3.5"IPS
(2) جهت مشاهده: علي جهت مشاهده
(3) IC درایو LCD:ST7796S
(4) حالت قطبی کننده: انتقال دهنده
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

نام محصول: ماژول نمایش LCD کوچک 10 پین 3.5 اینچ 320*480 با رابط SPI 8 بیتی 4 خط

نوع LCD: 3.5: IPS
ترتیب نقاط: 320 ((RGB) × 480 نقطه
آرایه فیلتر رنگ: نوار عمودی RGB
حالت نمایش: IPS / انتقال / معمولا سیاه
جهت مشاهده: 80/80/80/80
IC راننده: ST7796S
اندازه ماژول: 53.16 ((W) × 81.74 ((H) × 2.17 ((T) mm
مساحت فعال: 48.96 ((W) × 73.44 ((H) mm
نقطه:0.153 ((W) × 0.153 ((H) mm
رابط: 4 خط 8 بیت SPI
دمای کار: -20 ~ +70 °C
دمای ذخیره سازی: -30 ~ +80 °C
چراغ پشت: 8 LED سفید
وزن: TBD g

5درخواست

6سوالات عمومی

1سوال: چطور می تونم نمونه ها رو بگیرم؟
A: ارسال پرسشنامه → پیشنهاد قیمت → تایید قیمت و پرداخت هزینه ابزار → ارائه نقشه → تایید نقشه → ساخت ابزار و نمونه → نمونه های آماده → تحویل از طریق حمل و نقل یا جمع آوری دریایی

2.س: چه مدت می توانم انتظار داشته باشم که نمونه را به دست آورم؟
ج: طراحی کنتور: 2-4 روز زمان نمونه گیری: 7-15 روز.

3.س: آیا می توانید LCD را مطابق با تقاضای ما طراحی کنید؟
جواب: مطمئناً. ما بهترین هزینه ابزار را به شما خواهیم داد.

4. س: چطور می توانید کیفیت تولید را تضمین کنید؟
A: کیفیت تولید ما از سیستم استاندارد ISO9000 پیروی می کند، تیم طراحی پایدار، 10 سال تجربه تیم QC و سیستم کنترل کیفیت سختگیرانه کیفیت تولید را تضمین می کند.بخش سوم را بپذیرید، ذخیره سازی در دمای بالا و پایین و آزمایش کار در شرایط بالا.

5. س: چطور سفارش بدم؟
A: اگر شما نمونه ها را تایید کنید، لطفا سفارش خرید خود را از طریق ایمیل یا فکس به ما ارسال کنید، سپس ما یک فاکس را برای پرداخت سپرده به شما ارسال خواهیم کرد. ما باید اطلاعات زیر را از سفارش خود بدانید.
(1) اطلاعات محصول - مقدار، شماره مدل
(2) اطلاعات حمل و نقل- نام شرکت، آدرس خیابان، شماره تلفن و فکس، بندر دریایی مقصد.
(3) اطلاعات تماس کارفرما اگر شما در چین دارید.
