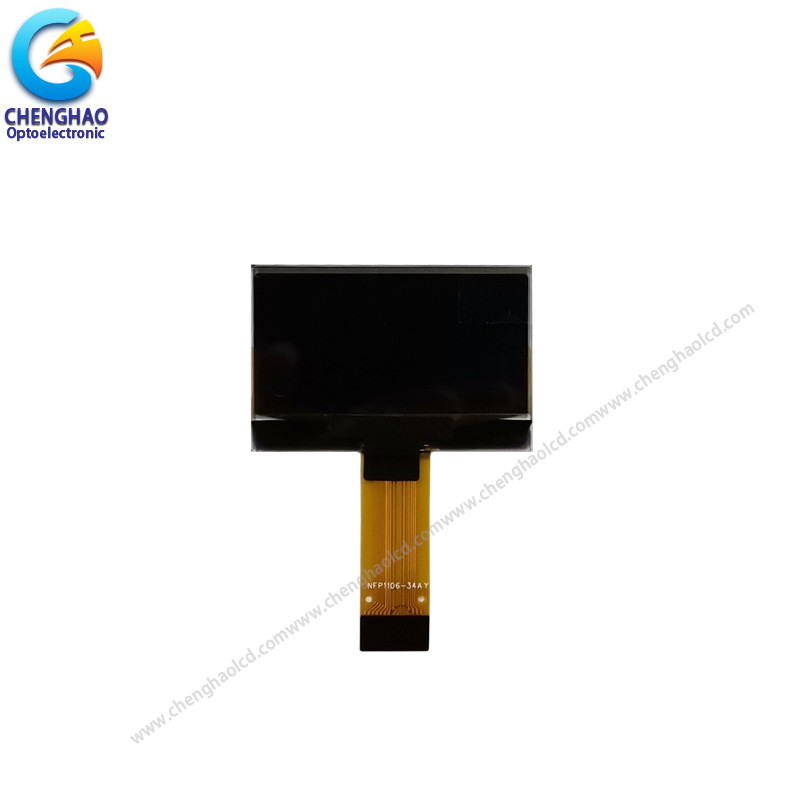

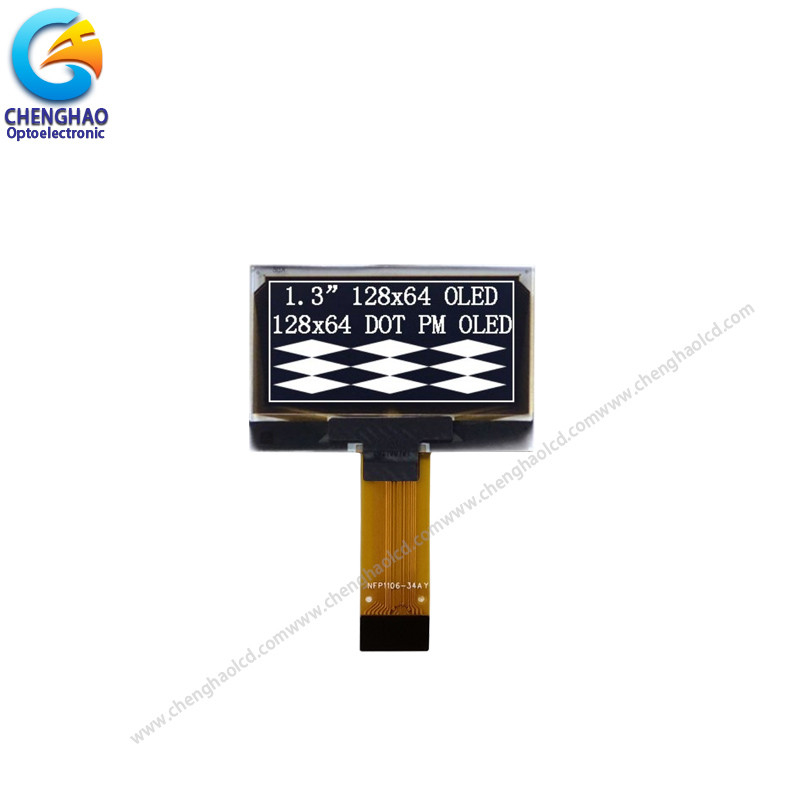

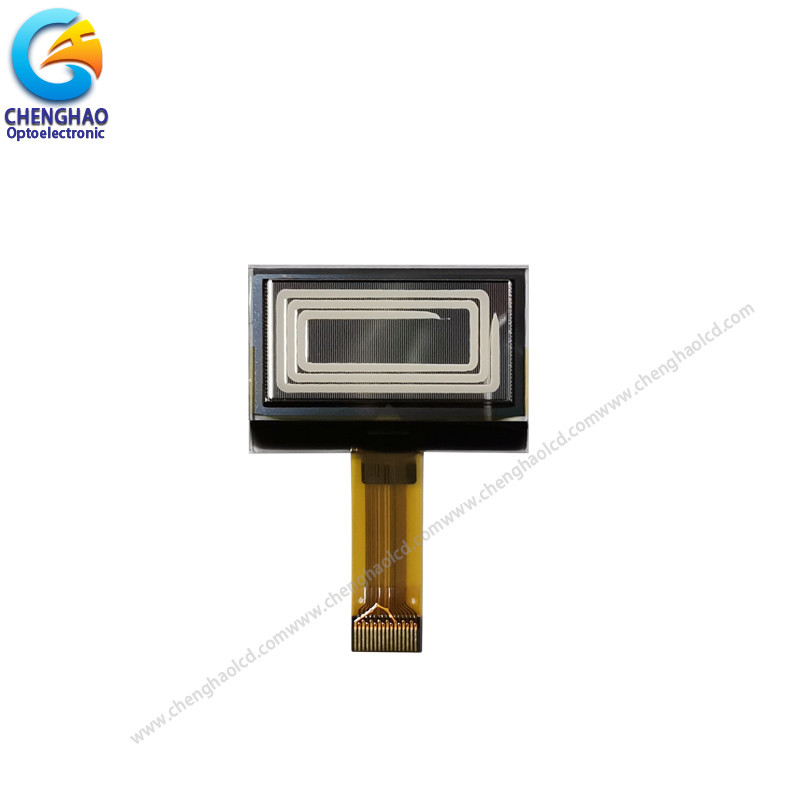

16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules
16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules 16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules 16pin 128 X 64 Monochrome LCD Display 12864 COG LCD Graphic Modules
اکنون تماس بگیرید

16 پین 128 X 64 نمایشگر LCD تک رنگ 12864 COG ماژول های گرافیکی LCD

مقدار حداقل تعداد سفارش : 100 PCS قیمت : /
جزئیات بسته بندی : تمام محصولات به صورت صحیح برای ایمن نگه داشتن آن بسته بندی شده اند. برای اندازه های کوچک محصولات ما زمان تحویل : ۷ تا ۱۵ روز کاری
شرایط پرداخت : T/T قابلیت ارائه : 300 کیلوپیچ در ماه
محل منبع: شينزين، چين نام تجاری: Chenghao/Oem
گواهی: ROHS、ISO9001、CE شماره مدل: ch130-2864kswlg22x ver
سند: بروشور محصول PDF

اطلاعات تکمیلی
نام محصول: 12864 COG LCD حالت نمایش: ماتریس منفعل
رنگ نمایش: تک رنگ وظیفه رانندگی:: 1/64 وظیفه
تعداد پیکسل ها: 128 × 64 اندازه پنل: 34.5  23.0  1.4 میلی متر
منطقه فعال: 29.42  14.7 میلی متر Pixel Pitch: 0.23 0.23 میلی متر
برجسته کردن:

صفحه نمایش LCD 16 پین تک رنگ,صفحه نمایش LCD 128 x 64,مادۀ غیرفعال 12864 COG LCD

,

128 x 64 Monochrome LCD Display

,

Passive Matrix 12864 COG LCD

توضیحات محصول

12864 صفحه نمایش LCD تک رنگ 16 پین 1.3 اینچ 128 * 64 ماژول های گرافیکی LCD COG



1مشخصات اساسی
1.1 مشخصات صفحه نمایش
1) حالت نمایش: ماتریس منفعل
2) رنگ صفحه نمایش: تک رنگ (سفید)
3) وظیفه رانندگی: 1/64 وظیفه


1.2 مشخصات مکانیکی
1) طرح طرح: بر اساس طرح طرح ضمیمه شده
2) تعداد پیکسل ها: 128
۳) اندازه پنل: ۳۴٫۵ ٫۲۳٫۰ ٫۱٫۴ (میلی متر)
4) ناحیه فعال: 29.42 14.7 (ملی متر)
5) پیکسل Pitch: 0.23 0.23 ((ملی متر)
۶) اندازه پیکسل: ۰.۲۱ ۰.۲۱ ((ملی متر)
7) وزن: 2.18 (g)
1.3 منطقه فعال / نقشه برداری حافظه و ساخت پیکسل





16 پین 128 X 64 نمایشگر LCD تک رنگ 12864 COG ماژول های گرافیکی LCD 0











1.4 نقشه مکانیکی



16 پین 128 X 64 نمایشگر LCD تک رنگ 12864 COG ماژول های گرافیکی LCD 1



2. بالاترين درجه بندي مطلق



پارامتر
نماد
دقیقه
مکس
واحد
یادداشت ها
ولتاژ تغذیه برای منطق
VDD
-0.3
 4
V
1، 2
ولتاژ تغذیه برای نمایش
VCC
 0 14 V
1، 2
ولتاژ تغذیه برای DC/DC
VBAT
0.3
 5 V
1، 2
دمای کار
TOP
-40
85

°C








دمای ذخیره سازی
TSTG
-40
85
   3
زمان عمر (۱۲۰ cd/m)2)

10,000
 -
ساعت
 4
زمان عمر (80 cd/m)2)

30,000
 -
ساعت
 4
زمان عمر (60 cd/m)2)

50,000
 -
ساعت
 4



توجه: تمام ولتاژ های فوق بر اساس V استاس اس= 0V.
توجه: هنگامی که این ماژول بیش از حداکثر قدرت مطلق بالا استفاده می شود، شکستن دائمی
همچنین برای عملیات عادی، استفاده از این ماژول تحت
شرایط مطابق با بخش 3، ویژگی های نوری و الکتریکی، اگر از این ماژول استفاده شود
فراتر از این شرایط، خرابی در عملکرد ماژول ممکن است رخ دهد و قابلیت اطمینان ماژول
ممکن است بدتر شود.
توجه: محدوده ی دمای تعریف شده شامل قطبی کننده نمی شود.
دمای قطبی کننده باید 80°C باشد.
يادداشت 4: VCC= 12.0 ولت، Ta= 25 درجه سانتیگراد، 50 درصد شطرنج.
پیکربندی نرم افزار بر اساس بخش 4.4 است.
پایان عمر مشخص شده به عنوان 50٪ از روشنایی اولیه به دست آمده است.
دمای اتاق با استفاده از عملکرد شتاب دهنده در شرایط دمای بالا تخمین زده می شود.



3ویژگی های نوری و الکتریکی


3.1 ویژگی های نوری



ویژگی ها
نماد
شرایط
دقیقه
نوع
مکس
واحد
روشنایی
(VCC(به صورت خارجی عرضه می شود)
Lbr
یادداشت 5
100
 - -
cd/m2
روشنایی
(VCC توسط DC/DC داخلی تولید می شود)
lbr
یادداشت 6
90
110
130
cd/m2
C.I.E. (سفيد)
(x)
(y)
۱۹۳۱
0.25
0.27
0.29
0.31
0.33
0.35

کنتراست اتاق تاریک
CR

2000:1

زاویه دید

آزاد

درجه



* اندازه گیری نوری در VDD = 2.8V، VCC = 12V و 9V انجام شده است.
پیکربندی نرم افزار بر اساس بخش 4.4 است.

3.2 ویژگی های DC

ویژگی ها
نماد
شرایط
دقیقه
نوع
مکس
واحد
ولتاژ تغذیه برای منطق
VDD

1.65
2.8
 3.3 V
ولتاژ تغذیه برای نمایش
(به صورت خارجی عرضه می شود)
VCC
یادداشت 5
(غیرفعال کردن DC/DC داخلی)
 - 12 - V
ولتاژ تغذیه برای DC/DC
VBAT
فعال کردن DC/DC داخلی
 3.5 - 4.2 V
ولتاژ تغذیه برای نمایش
(به وسیله ی DC/DC داخلی تولید می شود)
VCC
یادداشت 6
(فعال کردن DC/DC داخلی)
6.4
 - 9 V
ورودی سطح بالا
VIH
منخارج= 100μA، 3.3MHz
z 0.8VDD
 -
VDD
 V
ورودی سطح پایین
VIL
منخارج= 100μA، 3.3MHz
 0 -
0.2VDD
 V
تولید سطح بالا
Vاوه
منخارج= 100μA، 3.3MHz
0.9xVDD
 -
VDD
 V
خروجی سطح پایین
VOL
منخارج= 100μA، 3.3MHz
 0 -
0.1VDD
 V
جریان کار برای VDD
منDD
   - 180 300
μA
جریان کار برای VCC
(VCC(به صورت خارجی عرضه می شود)
منCC
یادداشت 7
 - 17 28
mA
جریان عملیاتی برای VBAT
(VCC توسط DC/DC داخلی تولید می شود)
IBAT
یادداشت 8
 - 45 50 mA
یادداشت 8
مند.د.، خواب
   - 1 5
μA
حالت خواب فعلی برای VCC
منCC، SLEEP
   - 2 10
μA



توجه 5 و 6: روشنایی (Lbr) و ولتاژ تغذیه برای نمایش (VCC) تحت تغییر پانل قرار می گیرند.
ویژگی ها و درخواست مشتری.
توجه: VDD = 2.8V، VCC = 12V، IREF = 910K 100% نمایش منطقه روشن است.
توجه: VDD = 2.8V، VCC = 9V، IREF=560K 100% نمایشگر روشن شود.
* پیکربندی نرم افزار به دنبال بخش 4.4 است.

سوالات عمومی


Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.

سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.

سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.

Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.

Q5: چه مدت زمان سرب شما برای تولید انبوه است؟
A: حدود 20 تا 45 روز کاری برای تولید انبوه طول می کشد، بسته به مدل و مقدار سفارش.
