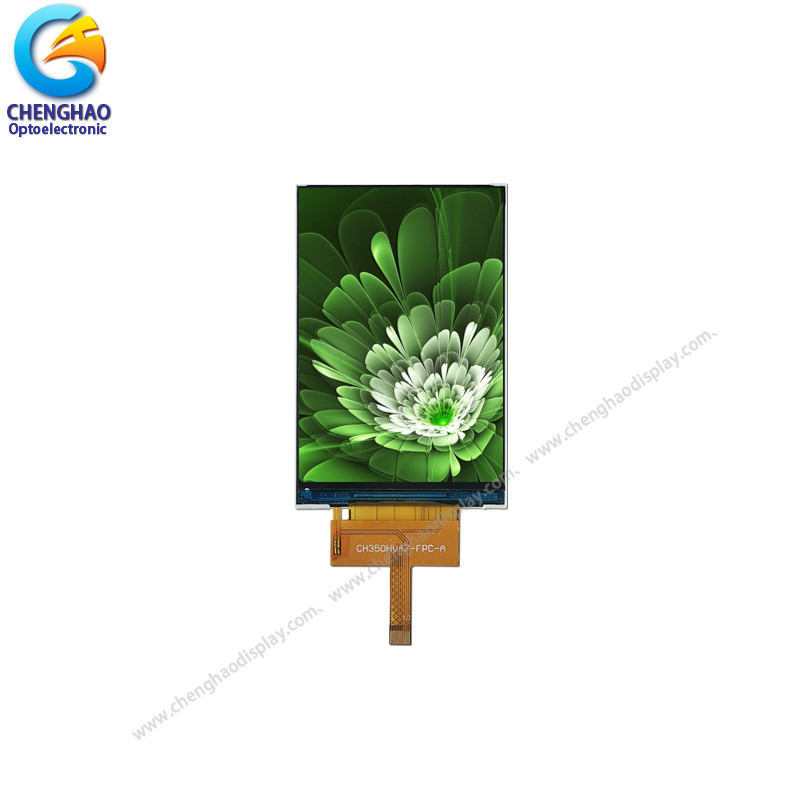

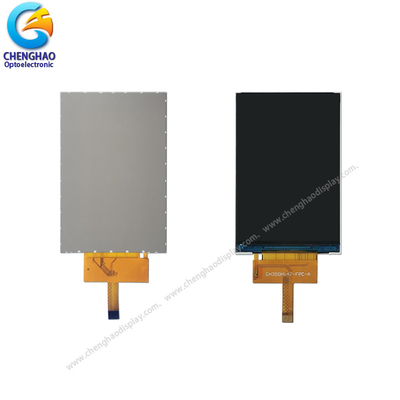

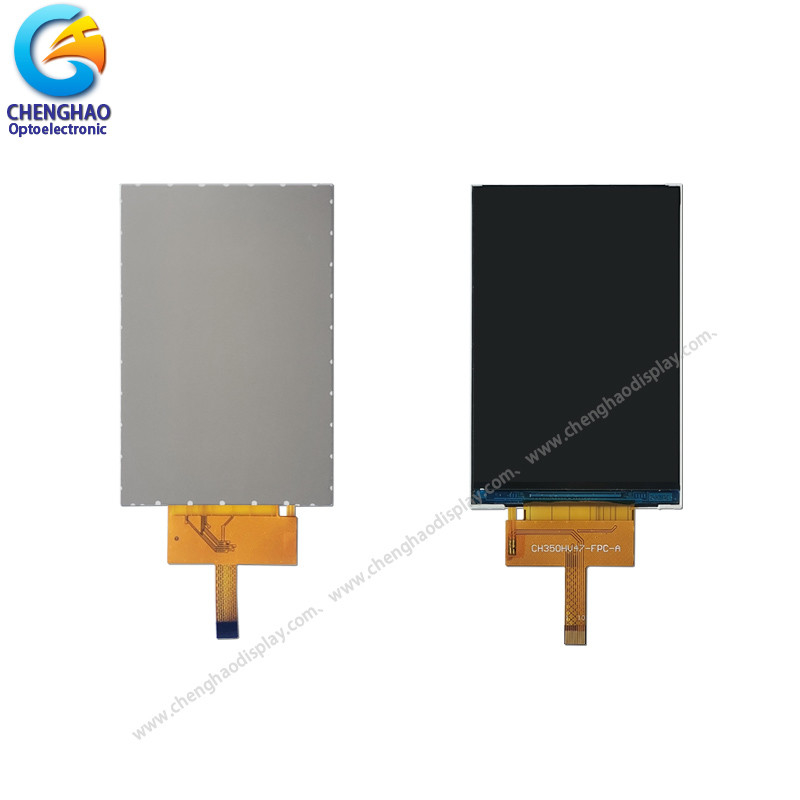

3.5 اینچ ماژول صفحه نمایش LCD با قدرت کم 320x480 رزولوشن با رابط SPI

توضیحات محصول

3.5 اینچ ماژول نمایش LCD با قدرت کم 320x480 رزولوشن با رابط SPI

1مشخصات

2شرح

ChengHao TFT LCD CH350HV47A یک صفحه نمایش کریستال مایع ترانزیستور فیلم نازک (TFT) رنگ فعال است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 3.5 اینچی (اسکرین افقی) با وضوح 320*480 است.

درایور مورد استفاده برای این پروژه ST7796S یا سازگار است و می تواند رنگ های 16M را با ورودی سیگنال RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شود. از رابط 4 خط 8 بت SPI پشتیبانی کنید.

علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه ها

يادداشت:
(1) نوع صفحه نمایش: 3.5 اینچ TFT
(2) جهت مشاهده: 80/80/80/80
(3) LCD Drive IC: ST7796S
(4) حالت قطبی کننده: انتقال / منفی
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام LCM: ماژول نمایش LCD 3.5 اینچی با قدرت کم

* مدل: CH350HV47A
* Lcm اندازه: 3.5 اینچ
* نوع صفحه نمایش: 3.5 ′′ TFT
* رنگ صفحه نمایش: 262K/65K
* تعداد نقاط: 320*480
* TFT Dot Pitch:0.153 ((W)×0.153 ((H) mm
* زاويه ديد:80/80/80/80
* IC راننده: ST7796S
* حالت نمایش: IPS / انتقال / معمولا سیاه
* اندازه ماژول:53.16 ((W)×81.74 ((H)×2.17 ((T) mm
* منطقه فعال TFT:48.96 ((W)×73.44 ((H) mm

* روشنایی: 350 cd/m2
* کنتراست: 800:1
* نوع رابط TFT:4-line_8bit SPI

* شماره پین: 10 پین
* نوع روشنایی و رنگ: 6 LED backlight/سفید

5درخواست

6سوالات عمومی

سوال: روش پرداخت؟
T/T، Paypal و Western Union و غیره
برای نمونه ها: پیش پرداخت.
برای تولید انبوه: ۵۰ درصد پیش پرداخت و ۵۰ درصد باقیمانده قبل از حمل.

سوال: زمان تحویل محصولات چقدر است؟
A: نمونه های موجود در انبار در عرض 3 روز پس از پرداخت ارسال خواهد شد.
دو تا چهار هفته برای تولید انبوه

سوال: مدت گارانتی چقدر است؟
A:به طور کلی دوره گارانتی یک سال است. این به محصولات مختلف بستگی دارد.

سوال: مقدار تولید چه مقدار است؟
A: محصول مختلف دارای MOQ متفاوت است، لطفا برای اطلاعات دقیق با فروش ما تماس بگیرید.

س: خدمات پس از فروش شما چیست؟
A: اگر مشکلی وجود داشته باشد، شما در عرض 24 ساعت پاسخ ما را دریافت خواهید کرد. راه حل بلافاصله توسط تیم فنی حرفه ای ما ارائه می شود.

س: آیا می توانید خدمات OEM را ارائه دهید؟
A:بله، ما می توانیم هر دو خدمات OEM و ODM را ارائه دهیم، می توانیم محصولات را با توجه به نقشه هایی که ارائه می دهید سفارشی کنیم

س: چگونه می توانم به کیفیت محصول شما اعتماد کنم؟
A: شرکت پیشرفته بازرسی ورودی، تست آنلاین و تجهیزات و سیستم تست قابلیت اطمینان، محصولات شرکت از طریق آزمایش ROHS، CE
