توضیحات محصول

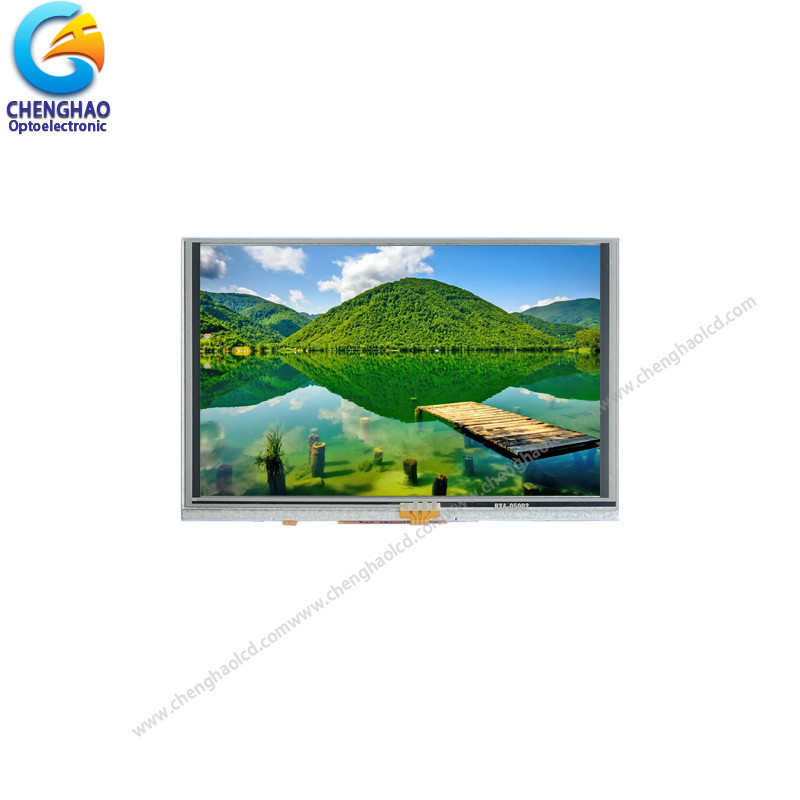

5.0 اینچ LCD لمسی مانیتور 800 * 480 رزولوشن صفحه نمایش LCD کوچک
1مشخصات
| مدل شماره |
CH500WV03A-T |
| نوع ماژول |
5.0"TFT |
| حالت نمایش |
♬ TM / انتقال / معمولا سفید |
| تعداد نقاط |
800*480 |
| جهت مشاهده |
12:00 |
| اندازه ماژول |
120.7 ((W)×75.8 ((H)×4.2 ((T) mm
|
| منطقه فعال TFT |
108 ((W)×64.8 ((H) mm
|
| ارتفاع TFT Dot |
0.135 ((W)×0.135 ((H) mm
|
| رابط |
رابط RGB موازی 24 بیتی
|
| نوع روشنایی |
لامپ LED سفید |
| روشنایی |
250 cd/m2 |
2شرح

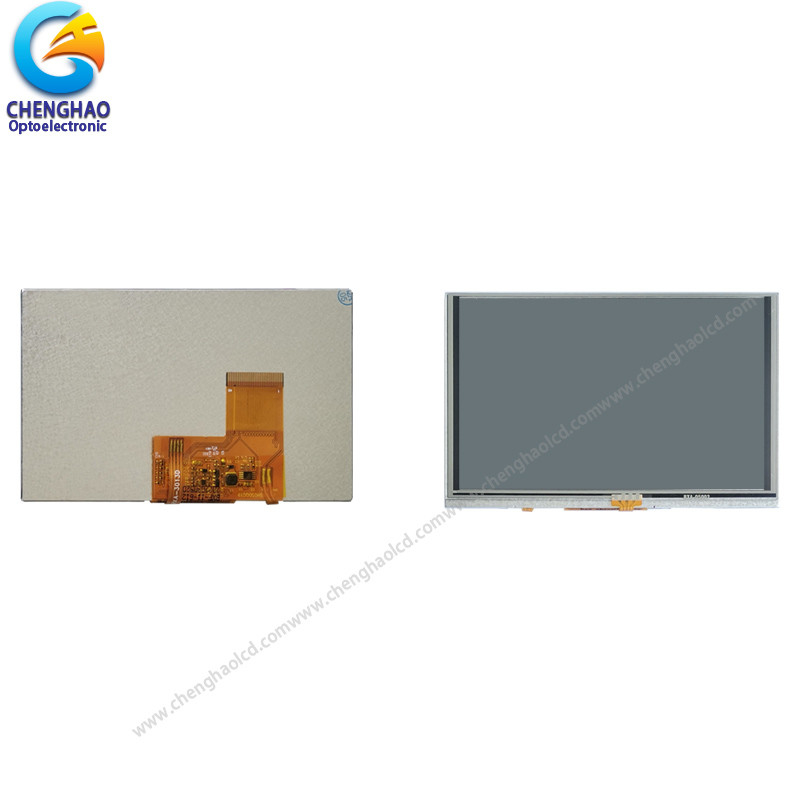

مدل CH500WV03A-T ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس متریکس (TFT) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پنل لمسی تشکیل شده استیک پانل LCD TFT، یک IC راننده، یک چراغ پشتی و FPC.
یک صفحه نمایش فعال 5.0 اینچی (اسکرین افقی) با وضوح 800*480 از این صفحه LCD TFT وجود دارد.
درایور مورد استفاده برای این پروژه می تواند رنگ های 16M را با ورودی سیگنال RGB نمایش دهد. درایور بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است.پشتیبانی از رابط RGB موازی 24 بیت.
علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
3. نقشه ها
يادداشت:
(1) نوع صفحه نمایش: 5.0 اینچ TFT
(2) جهت مشاهده: 12:00
(4) حالت قطبی کننده:انتقال دهنده/مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS
4. جزئیات کوچیک
شماره LCM: CH500WV03A-T
رزولوشن: 800*480 نقطه
نقطه:0.135 ((W)×0.135 ((H) mm
ابعاد طرح:120.7 ((W)×75.8 ((H)×4.2 ((T) mm
منطقه فعال:108 ((W)×64.8 ((H) mm
زاويه ديد:ساعت 12
ترتیب پیکسل ها: نوار RGB
درمان سطح: گیاه
رابط برق TFT: رابط RGB موازی 24 بیتی
روشنایی : 250 cd/m2
IC درایور TFT: ******
نسبت کنتراست: 500:1
نوع روشنایی پس زمینه: LED سفید
حالت نمایش: انتقال/ معمولا سفید
دمای کار: -20 ~ +70 °C
دمای ذخیره سازی -30 تا +80 درجه سانتیگراد
رنگ صفحه نمایش: 16M
طول عمر روشنایی پس زمینه: 20k ساعت ((دقيقه))
5درخواست
6خدمات ما
سیاست حمل و نقل دریایی:
1- به طور منظم، ما از طریق Fedex/DHL/UPS ارسال می کنیم، راه صریح (2-7 روز کاری ورود) ، مناسب برای سفارش کوچک.
2- راه حمل و نقل دریایی، (25-40 روز ورود) ، هزینه پایین، بندر به بندر، معمولا برای سفارش مقدار زیادی.
سفارشی/OEM:
خدمات سفارشی خوبه
سیاست نمونه گیری:
1- معمولا ما نمونه تصادفی را رایگان ارائه می دهیم اما با پرداخت هزینه حمل و نقل نمونه شما.
2- ما ارائه 1-2 پی سی هر نمونه به صورت تصادفی، اگر برای بیشتر پی سی، ما سعی می کنیم برای ارسال به شما، اگر نه و شما باید
درخواست بیشتر پی سی ها، ما هزینه نمونه های مشابه را برای ساخت نمونه های بیشتر به شما پرداخت خواهیم کرد.
روند سفارش آسان:
لطفا قبل از سفارش به ما نام محصول، تصاویر، رنگ ها و مقدار آن را تایید کنید.
