توضیحات محصول
WVGA 800x480 رزولوشن صفحه نمایش LCD TFT 7 " 50 پین رابط RGB با SSD1963
1مشخصات
| قسمت شماره |
CH700WV01B-PD |
| اندازه |
7.0 اینچ |
| قطعنامه |
800*480 ((WVGA) نقطه |
| ابعاد طرح |
186.8*109*13.4 میلی متر |
| منطقه فعال |
154.08*85.92 میلی متر |
| رابط |
رنگ RGB |
| IC |
SSD1963 |
| شماره FPC |
50پين |
| دمای کار |
-20°C ~ 70°C |
| دمای ذخیره سازی |
-20°C ~ 80°C |
| زمان تحویل |
10 روز |
2شرح

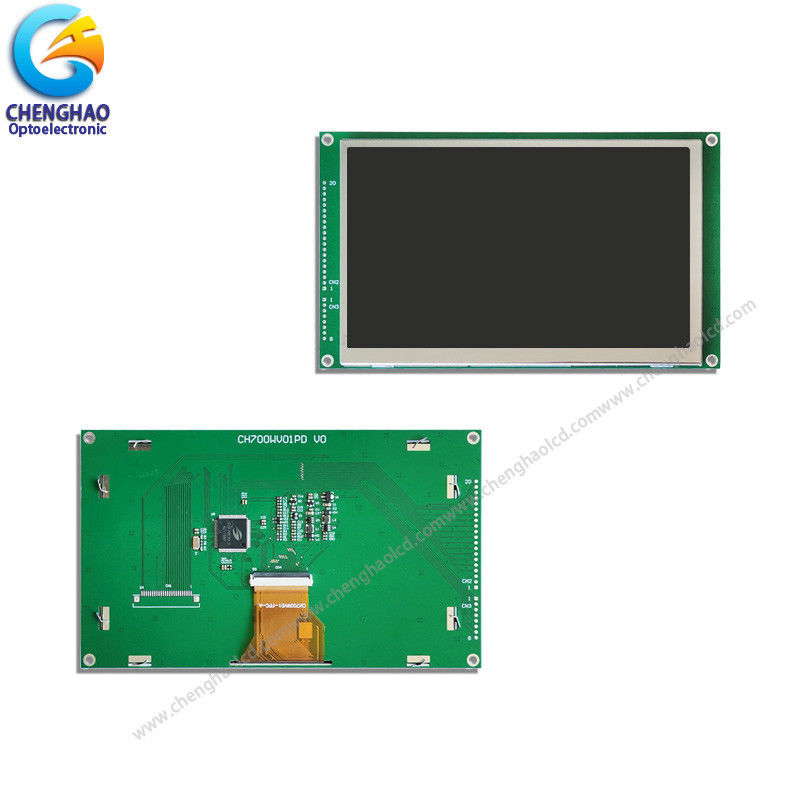

Chenghao Optoelectronic CH700WV01B-PD یک ماژول LCD TN tft 7.0 اینچی با رابط RGB است. این ماژول LCD tft شامل اجزای مانند برد درایور، قاب آهن، پانل LCD tft، IC درایور،چراغ عقب (BL) و FPC.
این برد درایور حاوی برنامه برای رانندگی LCD tft برای کار به طور طبیعی است و تحت صفحه نمایش tft 7 اینچی توسط یک قاب آهن ثابت شده است.

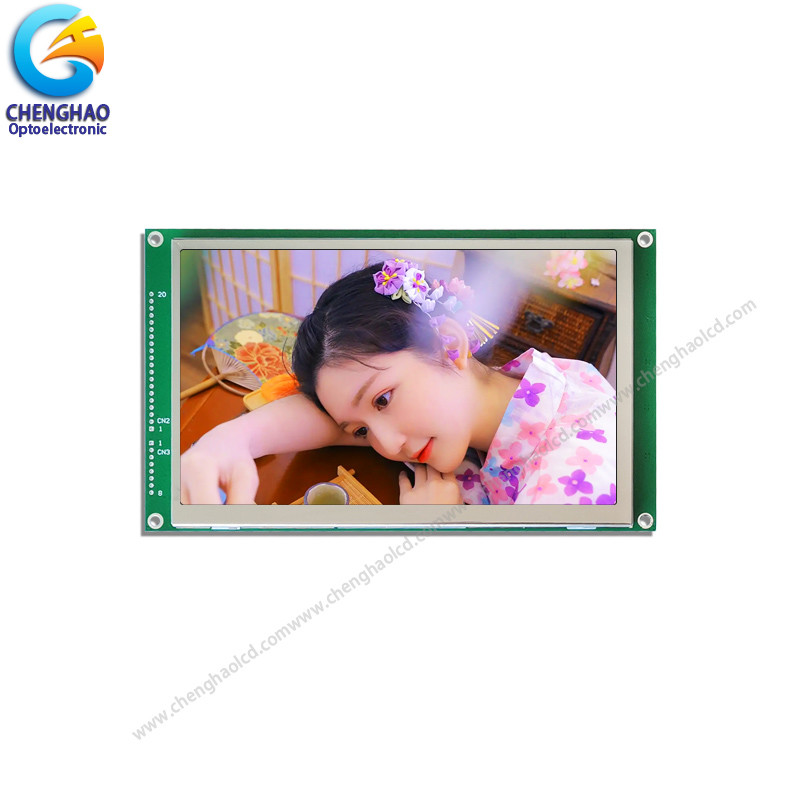

پانل LCD tft دارای یک منطقه نمایش فعال 7.0 اینچی است که می تواند تصاویر با وضوح 800x (RGB) x480 را نمایش دهد.
IC درایور بر روی پانل شیشه ای tft lcd ثابت شده است، از رابط RGB پشتیبانی می کند و می تواند رنگ های 16M را نمایش دهد.
روشنایی چراغ پشتی 500 cd / m2 است که باعث می شود صفحه نمایش 800x480 tft نور خورشید قابل خواندن باشد.
FPC می تواند با توجه به نیازهای مشتری اصلاح و سفارشی شود و محتوای سفارشی شامل ساختار شکل، تعریف رابط و غیره است.
3. نقشه ها
يادداشت:
(1) نوع صفحه نمایش: 7 اینچ TFT
(2) جهت مشاهده: ساعت 12
(4) حالت قطبی کننده:انتقال دهنده/به طور معمول سفید
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS
4. جزئیات کوچیک
شماره LCM: CH700WV01B-PD
رزولوشن: 800x480 ((WVGA) نقطه
نقطه ها رو به هم بزن
ابعاد شکل: 186.8*109*13.4 میلی متر
منطقه فعال: 154.08*85.92 میلی متر
زاويه ديد: 1200
ترتیب پیکسل ها: نوار RGB
درمان سطح: گیاه
رابط برق TFT:رنگ RGB
روشنایی : 500 cd/m2
IC درایور TFT: SSD1963
نسبت کنتراست: 500
نوع روشنایی پس زمینه: LED سفید
حالت نمایش: Tn/transmission/به طور معمول سفید
دمای کار: -20 ~ +70 °C
دمای ذخیره سازی : -30 ~ + 80 °C
رنگ صفحه نمایش: 16.7M
طول عمر روشنایی پس زمینه: 20k ساعت ((دقيقه))
5درخواست
6سوالات عمومی
Q1: آیا شما محصولات را قبل از ارسال آزمایش می کنید؟
جواب: ما قبل از ارسال هر محصولي رو با کیفیت تست ميکنيم
سوال2: روش پرداخت شما چیست؟
A: T/T، Paypal، West Union و غیره.
Q3:چه زمان رهبري است؟ سفارش نمونه در دسترس است؟
A: زمان رهبري: 7-15 روز کاری. ما MOQ نداریم، سفارش نمونه خوب است.
Q4: آیا می توانید بر اساس نمونه ها تولید کنید؟
A: بله، ما می توانیم با نمونه های خود را تولید و یا طراحی نقشه های فنی، ما همچنین می توانیم قالب ها را بسازیم.
سوال پنجم: شرايط بسته بندي شما چيه؟
A: به طور کلی، ما کالاهای خود را در بسته بندی استاندارد بسته بندی می کنیم، همچنین اگر شما به طور قانونی ثبت شده ثبت نام کرده اید، ما می توانیم کالاها را در جعبه های نام تجاری خود بسته بندی کنیم.
