توضیحات محصول

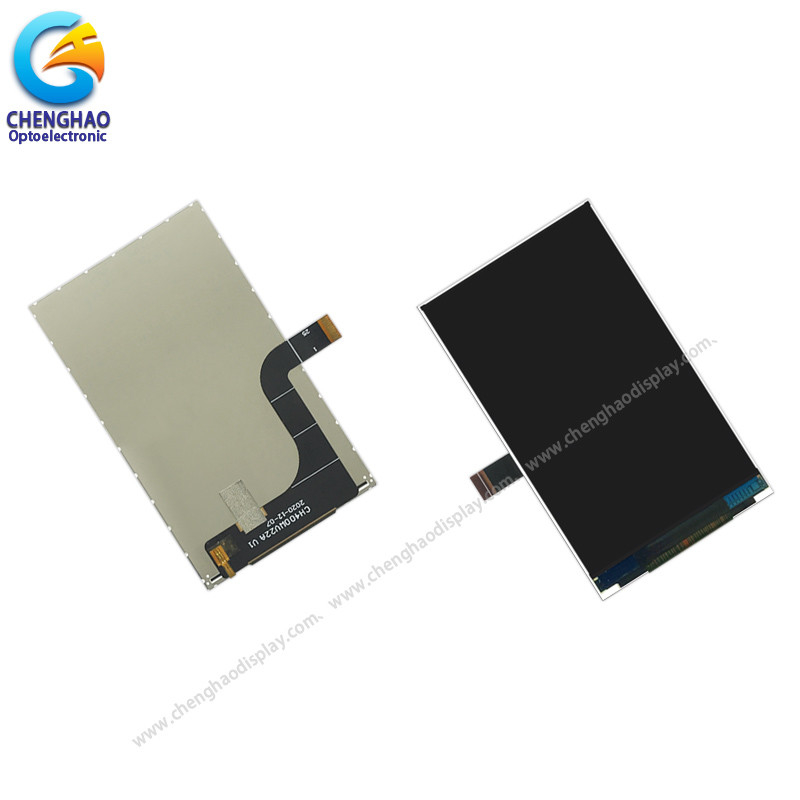

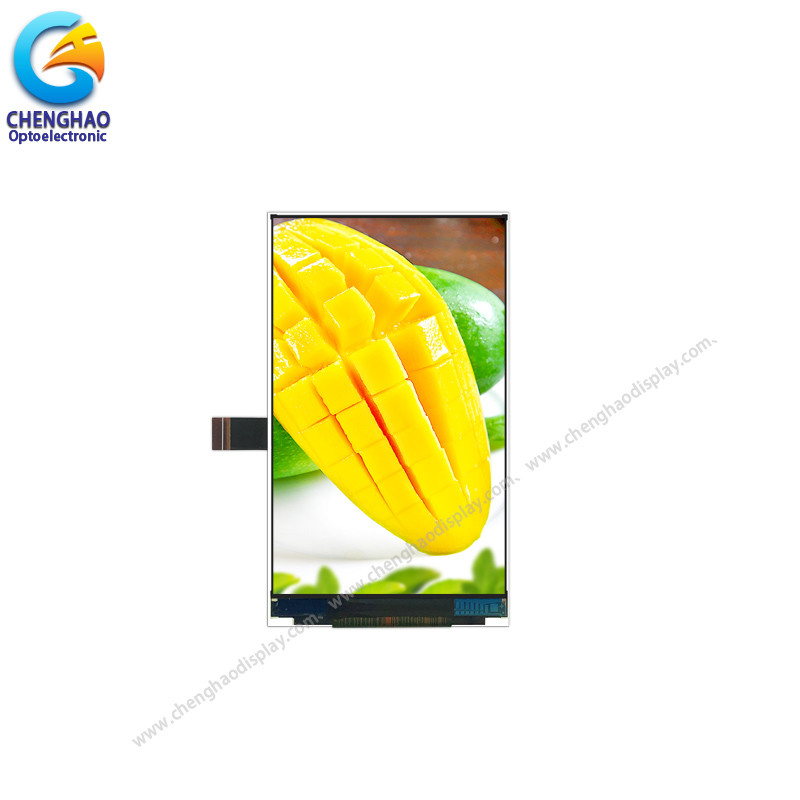

صفحه نمایش TFT روشنایی بالا 4.0 اینچ 480x800 رزولوشن با IC ST7701
1مشخصات
| ماده |
ارزش های استاندارد |
واحد ها |
| نوع LCD |
4.0TFT |
... |
| ترتیب نقاط |
480*800 |
نقطه ها |
| IC درایور |
ST7701 |
... |
| اندازه ماژول |
57.14 ((W)×96.85 ((H)×1.83 ((T)
|
mm |
| منطقه فعال |
51.84 ((W)×86.4 ((H)
|
mm |
| نقطه |
0.108 ((W)×0.108 ((H)
|
mm |
| دمای کار |
- 20 ~ + 70 |
°C |
| دمای ذخیره سازی |
- 30 ~ + 80 |
°C |
| چراغ پشت |
لامپ LED سفید |
... |
| وزن |
TBD |
g |
2شرح
مدل صفحه نمایش چنگ هاوCH400WV22A یک تراژیسور فلمی نازک متریکس فعال رنگی (TFT) است که از سیلیکون بی شکل TFT به عنوان یک دستگاه سوئیچینگ استفاده می کند. این مدل از یکپانل LCD TFT، یک رانندهIC، یک چراغ پشتی و FPC.
این LCD TFT دارای یک4.0 (عمودی صفحه نمایش)یک منطقه نمایش فعال با اندازه گیری قطری اینچ با480*800 قطعنامه.
درایور مورد استفاده برای این پروژه در ST7701Sو می تواند نشان دهد16Mرنگ ها توسط ورودی سیگنال RGB. راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است. پشتیبانی از رابط 2-lane_MIPI
لازم به ذکر است که CH400WV22A از فناوری نمایش TFT IPS استفاده می کند و زاویه دید فوق العاده گسترده 80/80/80/80 دارد که به کاربران امکان می دهد تجربه مشاهده بهتری داشته باشند.
علاوه بر این، FPC همچنین می تواند با توجه به الزامات مشتری سفارشی شود، مانند اصلاح نور پس زمینه و FPC ساختار,تعریف رابط، و غیره
مطابق با مقررات RoHS و بدون هالوجن.
3. نقاشی
4جزئیات سریع
نام محصول: صفحه نمایش TFT روشنایی بالا 4.0 اینچ 480x800 رزولوشن با IC ST7701
شماره مدل: CH400WV22A
با یا بدون TP: بدون
نوع TP پشتیبانی: CTP,RTP
نوع LCD: 3.97 ′′TFT
ترتیب نقاط: 480 ((RGB) × 800 نقطه
آرایه فیلتر رنگ: نوار عمودی RGB
حالت نمایش: IPS / انتقال دهنده / معمولا سیاه
جهت مشاهده: همه
IC راننده TFT: ST7701S
رنگ: 16M
کنتراست: 800:1
اندازه ماژول: 57.14 ((W) × 96.85 ((H) × 1.83 ((T) mm
منطقه فعال TFT: 51.84 ((W) × 86.4 ((H) mm
فاصله نقطه: 0.108 ((W) × 0.108 ((H) mm
رابط TFT: 2-lane_MIPI DSI
شماره پین FPC: 25
دمای کار: -20 ~ +60 °C
دمای ذخیره سازی: -30 ~ +70 °C
چراغ پشت: 8 LED سفید
وزن: TBD g
5درخواست
6سوالات عمومی
سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
