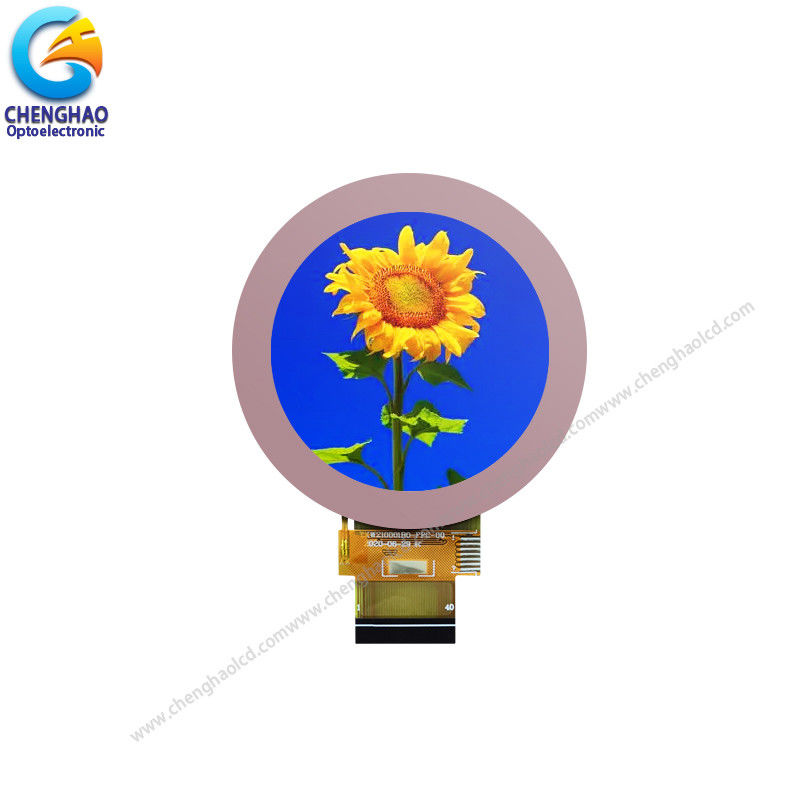

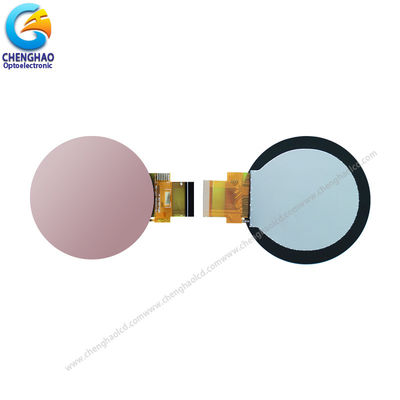

صفحه نمایش LCD IPS ظرفیت 480x480 رزولوشن 2.1' TFT LCD با ST7701S

توضیحات محصول

صفحه نمایش LCD IPS ظرفیت 480x480 رزولوشن 2.1 ′′TFT LCD با ST7701S

1مشخصات

2شرح

مدل CH210WV01A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس فعال متریسه ترانزیستور فیلم نازک (TFT) با رابط 3line SPI + 18bit RGB است. شامل یک پنل لمسی ظرفیت (CTP) ،یک پانل LCD tft، یک driver IC، یک backlight (BL) و FPC و سایر اجزای آن.

(1) CTP دارای یک منطقه لمس با قطر 2.1 اینچ است که از طریق FPC به IC درایور CTP (CST830) متصل می شود.

(2) پانل LCD tft دارای یک منطقه نمایش رنگی 2.1 اینچی است که می تواند وضوح 480x480 را نشان دهد، از فناوری نمایش IPS استفاده می کند و زاویه مشاهده کامل 80/80/80/80 دارد.

(3) BL از 4 عدد LED سفید به عنوان منبع نور استفاده می کند، بنابراین LCD دور می تواند نور 300 cd / m2 تولید کند.

(4) IC درایور بر روی شیشه ثابت شده و از طریق FPC با اجزای دیگر متصل می شود.

(5) تعداد پین های FPC 40pin است.

علاوه بر این، هر دو نور پس زمینه و FPC می توانند با توجه به نیازهای مشتری سفارشی شوند. محتوای سفارشی شامل روشنایی نور پس زمینه، شکل و ساختار FPC،و تعریف رابط.

3. نقشه ها

يادداشت:
(۱) نوع صفحه نمایش: ۲٫۱ اینچ TFT+CTP
(2) جهت تماشای: تمام زاویه های تماشای
(3) IC درایو LCD: ST7701S
(4) حالت قطبی کننده: انتقال / منفی
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات سریع

* نام LCM: Capacitive Touch IPS LCD Display 480x480 رزولوشن 2.1 TFT LCD با ST7701S

* مدل: CH210WV01A-CT
* Lcm اندازه: 2.1 اینچ
* با پنل لمسی یا نه: بله
* نوع لمس: لمس ظرفیت
* نوع صفحه نمایش: 2.1 اینچ TFT+CTP
* رنگ صفحه نمایش: 16.7M
* تعداد نقاط: 480*480 نقطه
* TFT Dot Pitch:0.0111 ((W)×0.0111 ((H) cm
* زاویه دید: 80/80/80/80
* IC راننده: ST7701
* حالت نمایش: IPS/ انتقال/ معمولا سیاه
* اندازه ماژول:φ7.18×0.۳۶۵ ((T) cm
* منطقه فعال TFT:φ5.328 سانتي متر
* روشنایی: 300 cd/m2
* کنتراست: 800: 1
* نوع رابط TFT:3 خط SPI + 18 بیتی RGB

* نوع رابط CTP: I2C

* شماره پین: 40 پین
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 4 LED موازی

5درخواست

7سوالات عمومی

(1) خط تولید کاملا / نیمه خودکار بهترین کیفیت را تضمین می کند.
(2) طراحی سفارشی، می تواند به طور خاص نیازهای شما را برآورده کند.
(3) تحویل سریع، حدود 20 روز برای زمان تحویل
(4) نمونه ها در صورت درخواست در دسترس هستند؛ سفارشات MOQ کوچک می توانند مورد مذاکره قرار گیرند.
(5) ارائه بهترین خدمات قبل از فروش و پس از فروش به شما.

اگر سوالی دارید، لطفاً همین الان با ما تماس بگیرید، ما منتظر ارتباط با شما هستیم!
