توضیحات محصول

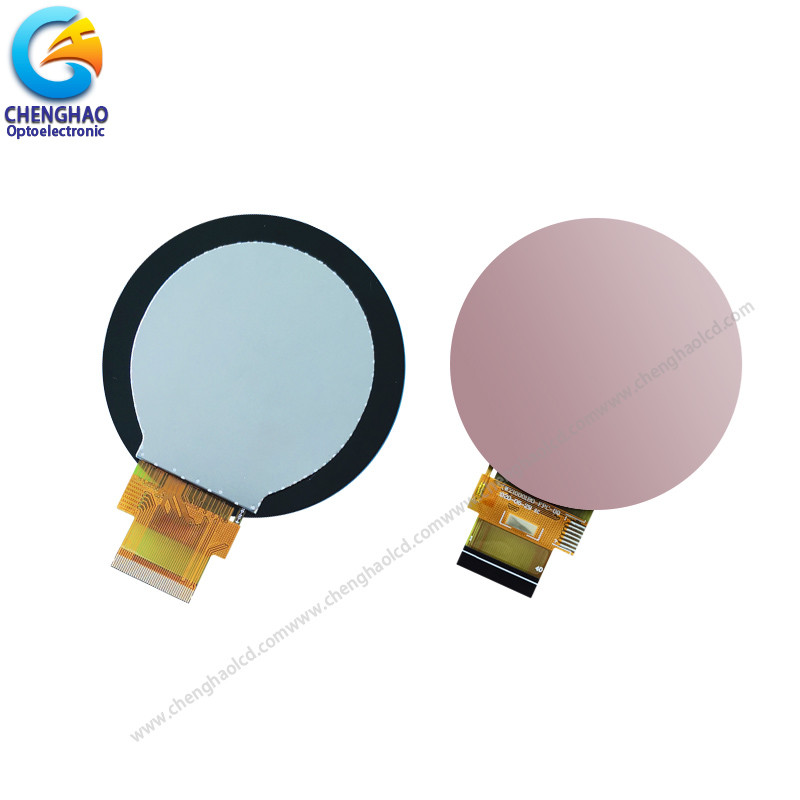

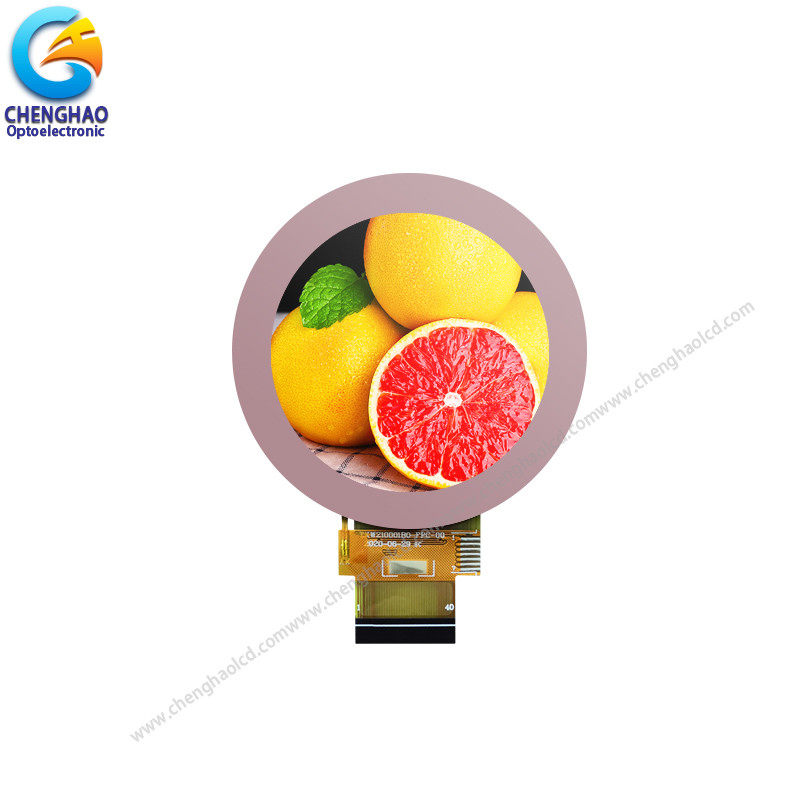

2صفحه نمایش.1 اینچ دور LCD 480x480 صفحه نمایش لمسی LCD کوچک با رابط SPI
1مشخصات صفحه نمایش دو طرفه 2.1
| ماده |
ارزش های استاندارد |
واحد ها |
| نوع LCD |
2.1TFT+CTP |
... |
| ترتیب نقاط |
480 ((RGB) × 480 |
نقطه ها |
| IC درایور |
ST7701S |
... |
| اندازه ماژول |
φ71.8×3.65 ((T) |
mm |
| منطقه فعال |
φ5328 |
mm |
| نقطه |
0.111 ((W) × 0.111 ((H) |
mm |
| دمای کار |
- 20 ~ + 70 |
°C |
| دمای ذخیره سازی |
- 30 ~ + 80 |
°C |
| چراغ پشت |
۴ دی ال سفید |
... |
| وزن |
TBD |
g |
2توضیحات صفحه نمایش دور لمس 480x480
مدل CH210WV01A-CT ChengHao Display یک صفحه نمایش کریستال مایع (LCD) متریکس متریکس متریکس (TFT) است که از سیلیکون TFT آمورف به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل متشکل از یک پنل لمسی ظرفیت است، یک پانل LCD TFT، یک IC رانندگی، یک روشنایی بالا، یک پانل لمسی ظرفیت و FPC.
این صفحه LCD TFT دارای یک صفحه نمایش فعال با اندازه گیری قطری 2.1 اینچی با وضوح 480 * 480 است.
این پنل لمسی دایره ای ظرفیت است (CTP) ، با استفاده از CST830 به عنوان یک IC درایور برای برقراری ارتباط با سایر اجزای دیگر از طریق رابط I2C. پشتیبانی از چند لمسی.
IC رانندگی ST7701S است و می تواند رنگ های 65K را با ورودی سیگنال 3line SPI یا RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط RGB پشتیبانی کنید.
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
3. نقشه از 2.1 عرض مشاهده دایره لمس صفحه نمایش
4. جزئیات سریع از 2.1 لمسی ظرفیتی دور LCD
اندازه صفحه نمایش قطبی: 2.1 اینچ
نوع رابط TFT:3 خط SPI + 18 بیتی RGB
رزولوشن: 480x480 نقطه
نوع صفحه لمسی: ظرفیت
ابعاد ناحیه مشاهده:φ53.28 میلی متر
رابط CTP:I2C
نوع روشنایی پس زمینه: LED سفید
حالت نمایش: IPS/ انتقال دهنده
ابعاد ماژول: φ71.8×3.65 ((T) mm
تکنولوژی ماتریس صفحه نمایش: TFT
دمای کار: -20~+70°C
روشنایی: 300 cd/m2
تعداد رنگ ها: 16.7 میلیون
استانداردهای برآورده شده: CE، RoHS سازگار
نسبت کنتراست: 800:1
نوع صفحه LCD: 2.1TFT+CTP
5استفاده از صفحه نمایش LCD 480x480
6سوالات عمومی
Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.
سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.
سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.
Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.
Q5: چه مدت زمان سرب شما برای تولید انبوه است؟
A: حدود 20 تا 45 روز کاری برای تولید انبوه طول می کشد، بسته به مدل و مقدار سفارش.
س6: چگونه می توان تحویل پایدار طولانی مدت را تضمین کرد؟
ج: اول، ما محصولاتی را توصیه می کنیم که می توانند برای مدت طولانی به مشتریان تحویل داده شوند، و دوم، ما تعداد زیادی از سهام را برای مدت طولانی پیش بینی می کنیم.
