IPS TFT LCD Capacitive Touchscreen 480x800 2 Lane رابط کاربری MIPI DSI

توضیحات محصول

IPS TFT LCD Capacitive Touchscreen 480x800 2 Lane رابط کاربری MIPI DSI

1مشخصات صفحه نمایش LCD

2توضیحات صفحه نمایش LCD 480x800

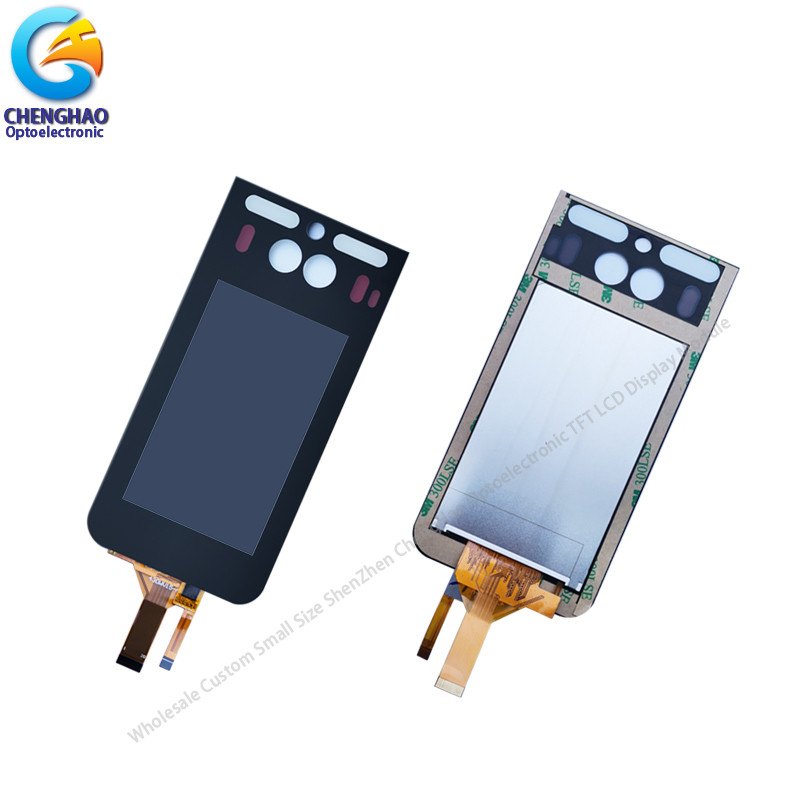

مدل CH430WV15A-CTC ChengHao Display یک صفحه نمایش کریستال مایع (LCD) ترانزیستور فیلم نازک متریکس فعال رنگی است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پنل لمسی ظرفیتی سفارشی ساخته شده است، پانل LCD TFT، یک IC راننده، یک چراغ پشتی و FPC.

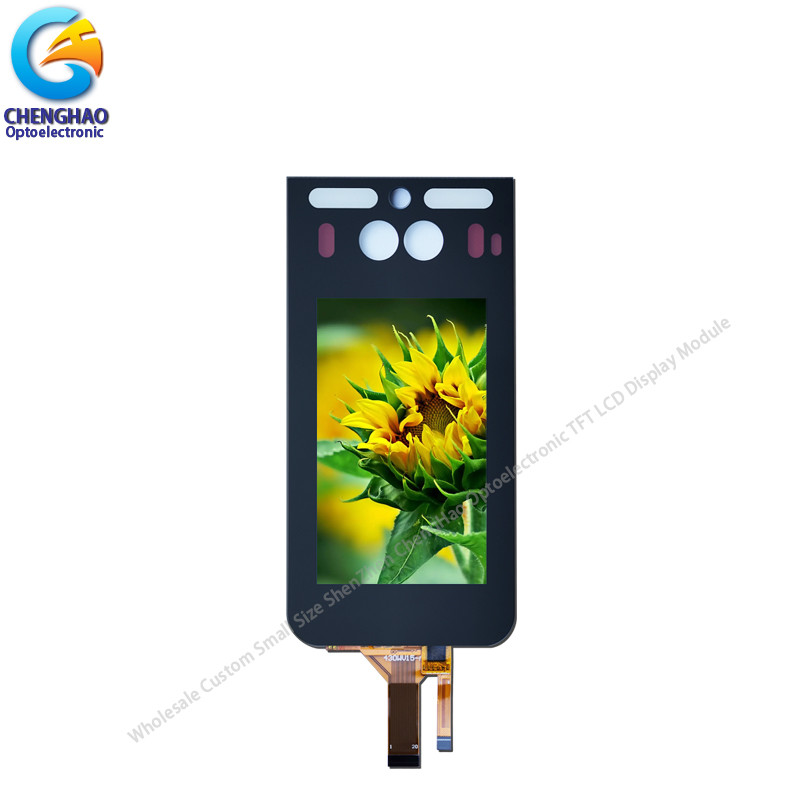

این صفحه LCD TFT دارای یک صفحه نمایش فعال 4.3 اینچی (اسکرین عمودی) با وضوح WVGA (480 پیکسل افقی با 800 پیکسل عمودی) است.

درایور مورد استفاده برای این پروژه NT35510 است و می تواند رنگ های 16M را با ورودی سیگنال 24 بیتی RGB نشان دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شوداز رابط دو خطي MIPI DSI پشتیبانی کنید.
علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.





4. جزئیات سریع صفحه لمسی 480x800 IPS

* مدل شماره :CH430WV15A-CTC
* نوع ماژول:4.3" TFT+CTP
* شکل صفحه نمایش: صفحه نمایش عمودی
* حالت نمایش: IPS / انتقال دهنده / معمولا سیاه
* تعداد نقاط: 480*3 ((RGB) * 800
* اندازه ماژول:75.56 ((W)×154.37 ((H)×3.75 ((T) mm
* منطقه فعال TFT:56.16 ((W)×93.6 ((H) mm

* رابط TFT:2 خط-MIPI DSI

* رابط CTP: I2C

* CTP IC: GT911

* رنگ: 16.7M
* کنتراست: 800
* جهت مشاهده: 80/80/80/80 ((U/D/L/R @ CR>10)
* LCD DRIVE IC: NT35510
* حالت قطب نما: انتقال / منفی
* زمان کار: -20°C~+70°C
* زمان نگهداری: -30°C~+80°C
* تحمل غیر نشانگر: ±0.20
* الزامات حفاظت از محیط زیست: RoHS
جدید
* TFT FPC شماره: 20 پین

* CTP FPC شماره: 8 پین

* نوع چراغ عقب:8 LED سفید در سریال
* طول عمر: 20000 ساعت
* نمودار مدار BL:
VF=22.4 ~ 27.2 V ، IF=20 mA
* روشنایی: 400 cd/m2
* نوع پنل لمسی: ظرفیت




5ویژگی های نوری

ویژگی های نوری

آزمایش مشخصات نوری باید در یک اتاق تاریک اندازه گیری شود (نور محیط 1lux)

و دمای = 25±2°C) با تجهیزات سیستم اندازه گیری روشنایی (Goniometer)

سیستم و TOPCON BM-5) و واحد آزمایش باید در فاصله 50 سانتی متر قرار گیرند.

از سطح LCD در زاویه تماشای θ و Φ برابر با 0 مرکز اندازه گیری

نقطه روی سطح صفحه نمایش باید ثابت بماند.

نور پس زمینه باید 30 دقیقه قبل از اندازه گیری کار کند.

5استفاده از صفحه لمسی wvga ips
