320x480 ماژول نمایش LCD سریال SPI MCU RGB MIPI Multi Interface

توضیحات محصول

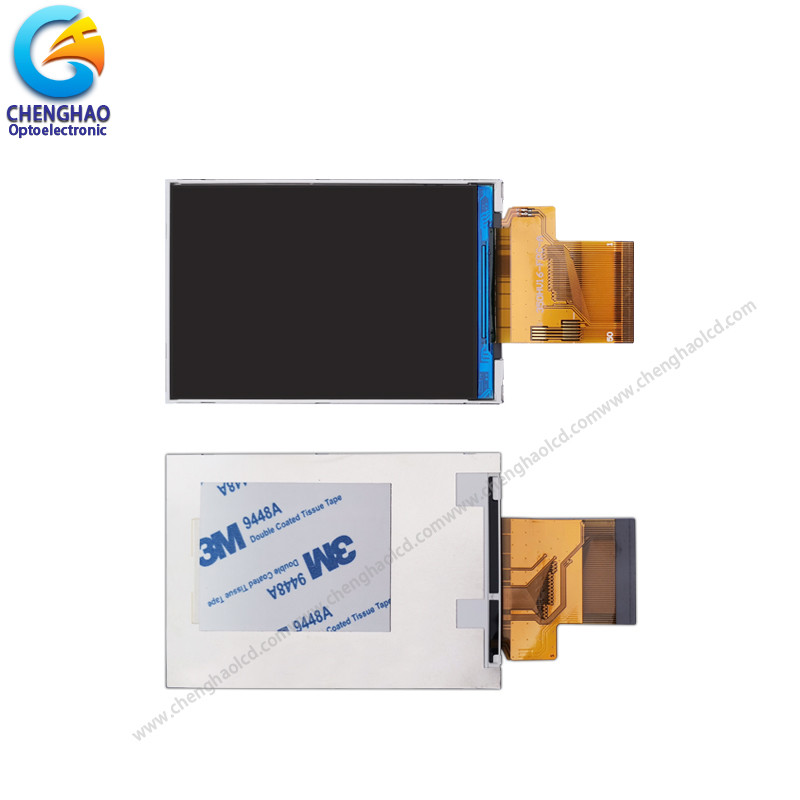

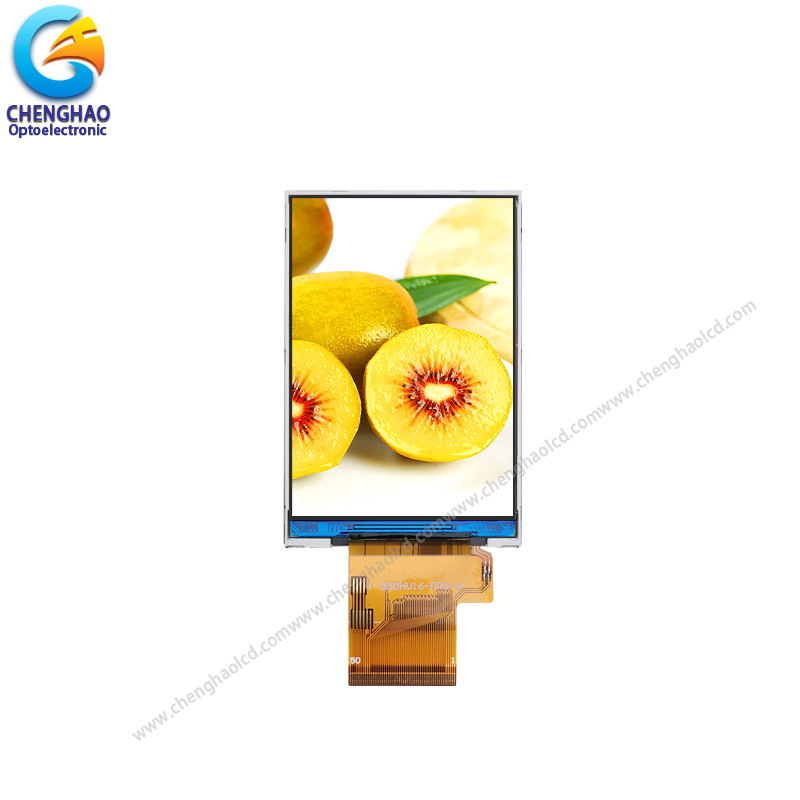

ماژول نمایش LCD سریال 320x480 SPI MCU RGB MIPI Multi-Interface

1مشخصات پانل LCD 3.5 اینچی

2توضیحات صفحه LCD 320*480 tft

مدل CH350HV16A ChengHao Display یک متریکس TFT (ترانزیستور فیلم نازک) LCD (نشان دهنده کریستال مایع) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.که عمدتا شامل یک پانل LCD Tn TFT است، IC راننده، نور پس زمینه (BL) و FPC چند قسمت.

پانل LCD Tft دارای یک منطقه نمایش رنگی با اندازه گیری قطبی 3.5 اینچ است که می تواند تصاویر با وضوح 320 * 480 را نمایش دهد.

IC درایور استفاده شده ST7796 است که بر روی شیشه نصب شده و با سایر اجزای دیگر از طریق FPC متصل است. پشتیبانی از SPI / MCU / RGB / MIPI Multi-interface.

FPC و BL می توانند با توجه به نیازهای مشتری، از جمله روشنایی BL، شکل و ساختار FPC و غیره سفارشی شوند.

علاوه بر این، CH350HV16A از نصب و برداشتن توابع لمسی مانند پنل لمسی ظرفیت و پنل لمسی مقاوم پشتیبانی می کند.

مطابق با استانداردهای CE و ROSH.

3نقشه های صفحه نمایش LCD 3.5 اینچی

يادداشت:
(1) نوع صفحه نمایش: 3.5 اینچ tft
(2) جهت تماشای: 6:00
(3) حالت قطبی کننده:انتقال / مثبت
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS

4استفاده از صفحه نمایش TFT 3.5 اینچ

5.حداکثر امتیازات مطلق

6. جزئیات سریع از ماژول صفحه نمایش 3.5 اینچ TFT

اندازه صفحه نمایش قطری: 3.5 اینچ
نوع رابط:

رزولوشن: 320 ((RGB) x480 پیکسل
صفحه لمسی: نه
نوع چراغ پشتی: LED
حالت نمایش: Tn / Transmissive
ابعاد:55.66 ((W)×85.04 ((H)×2.4 ((T) mm
تکنولوژی ماتریس صفحه نمایش: TFT
حداقل دمای کار: -20 درجه سانتیگراد
حداکثر دمای کار: +70°C
روشنایی: 300 cd/m2
تعداد رنگ ها:262K/65K
استانداردهای برآورده شده: CE، RoHS سازگار
زمان پاسخ: 10ms
محدوده دمای عملیاتی: -20 → +70°C
نسبت کنتراست: 500
نوع صفحه نمایش: LCD TFT

شماره FPC: 50

IC راننده: ST7796
