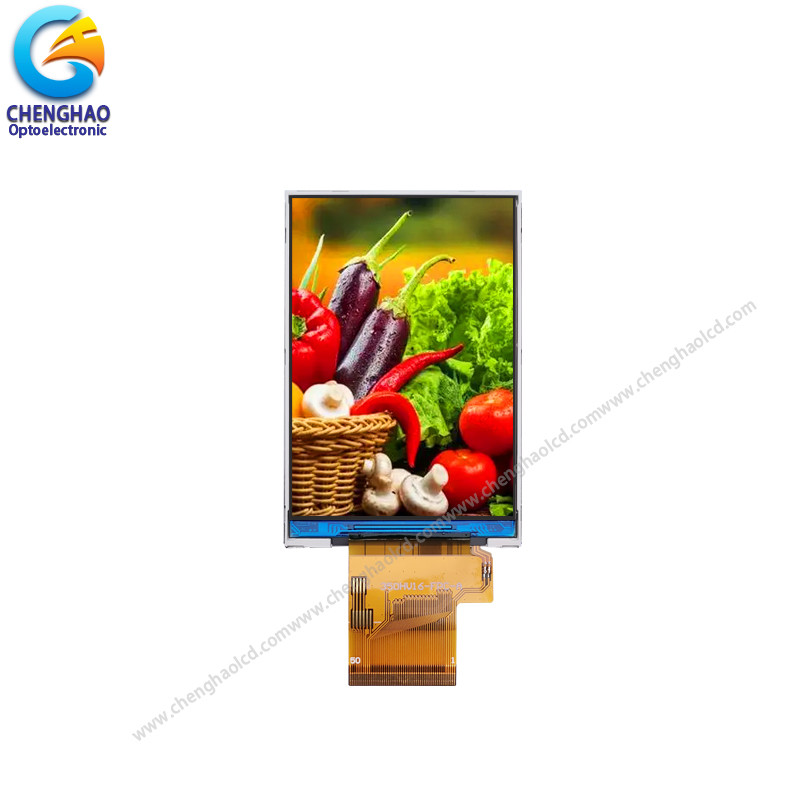

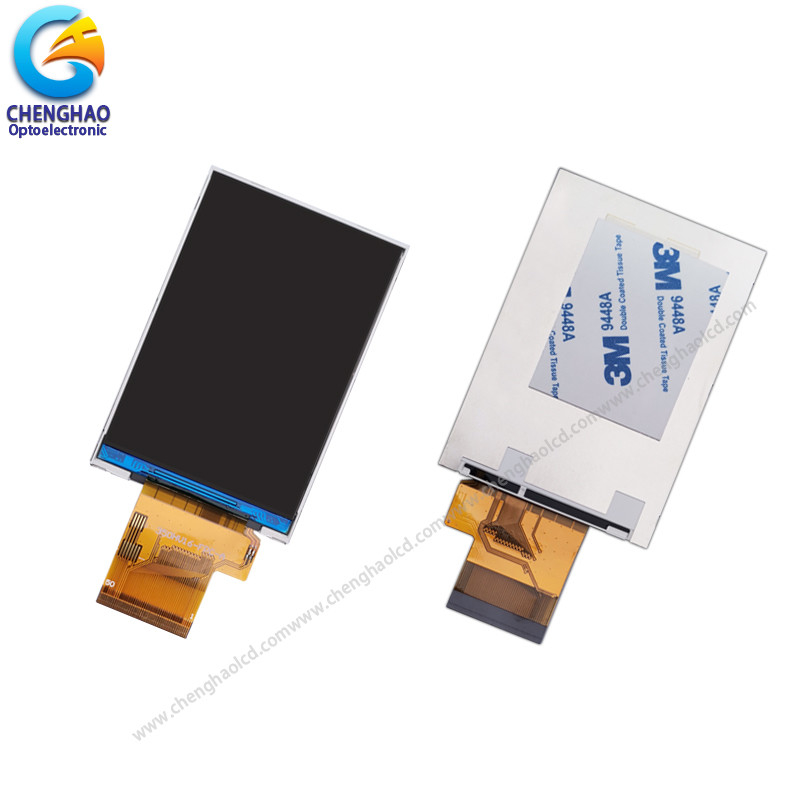

3.5 اینچ Tn TFT صفحه نمایش LCD 320x480 رنگ ماژول صفحه نمایش LCD با ST7796

توضیحات محصول

3.5 اینچ Tn TFT 320x480 رنگ ماژول صفحه نمایش LCD با ST7796

1مشخصات ماژول LCD 320x480 tft

2توضیحات ماژول LCD 3.5 اینچی

مدل CH350HV16A ChengHao Display یک صفحه نمایش کریستال مایع (LCD) با ترانزیستور فیلم نازک متریکس فعال رنگی است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پانل LCD TFT تشکیل شده است، یک آی سی راننده، یک چراغ پشتی (BL) و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 3.5 اینچی (مراقب عمودی) با وضوح 320 ((RGB) * 480 است.

درایور مورد استفاده برای این پروژه ST7796S است و می تواند رنگ های 16M را با ورودی سیگنال RGB 24 بیتی نمایش دهد.راننده بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای حرکت ماژول نمایش نصب می شودپشتیبانی از SPI/RGB/MCU/MIPI چند رابط

این ماژول همچنین می تواند با ماژول های لمسی مانند CTP یا RTP نصب شود.

علاوه بر این، FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر ساختار Backlight و CTP، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه های ماژول LCD

يادداشت:
(1) نوع صفحه نمایش: 3.5 اینچ TFT
(2) جهت تماشای: 6:00
(4) حالت قطبی کننده:انتقال / مثبت
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4جزئیات ماژول LCD کوچک

نوع LCD: 3.5in TFT
ترتیب نقاط: 320 ((RGB) × 480 نقطه
آرایه فیلتر رنگ: نوار عمودی RGB
حالت نمایش:TN / انتقال / معمولا سفید
جهت تماشای: ساعت 6
IC راننده: ST7796S
اندازه ماژول: 55.66 ((W) × 85.04 ((H) × 2.4 ((T) mm
منطقه فعال:48.96 ((W) × 73.44 ((H) mm
فاصله نقطه: 0.153 ((W) × 0.153 ((H) mm
رابط:
4-line_8bit / 3-lines_9bit SPI
رابط سیستم 8-/ 9-/16-/18-bit 8080-series
رابط RGB 16-18 بیتی
MIPI
دمای کار: -20 ~ +70 °C
دمای ذخیره سازی: -30 ~ +80 °C
چراغ پشت: 6 LED سفید در سریال
وزن: TBD g
زمان عمر: 200000 ساعت

5استفاده از ماژول LCD

5خدمات ما

1. و اگر لازم باشد که شما برای داشتن پشتیبانی فنی در روند توسعه، ما می توانیم آن را برای شما در هر زمان فراهم می کند.
2. کیفیت خوب و اعتبار روح شرکت ما است. قبل از حمل و نقل، ما تضمین می کنیم که محصولات آزمایش پیری و 100٪ از چوبی بصری و الکتریکی انجام می شود.
3وقتی محصول ارتقا می یابد، ما مشتریان مربوطه را از قبل مطلع می کنیم و محصول ارتقا می تواند کاملا با محصولات قدیمی سازگار باشد.
4مدت گارانتی محصول 12 ماه است.
