توضیحات محصول

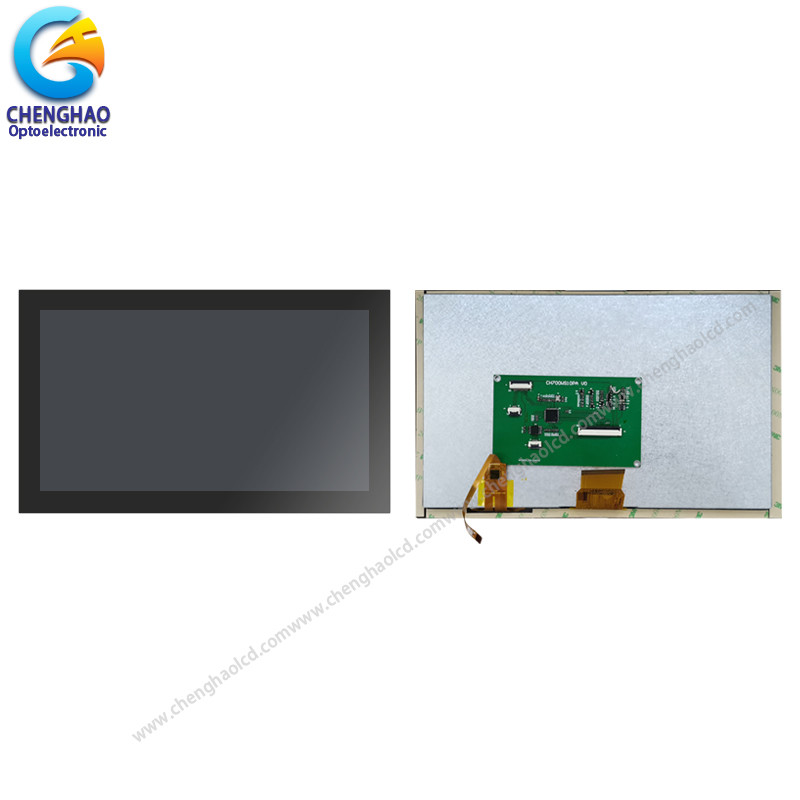

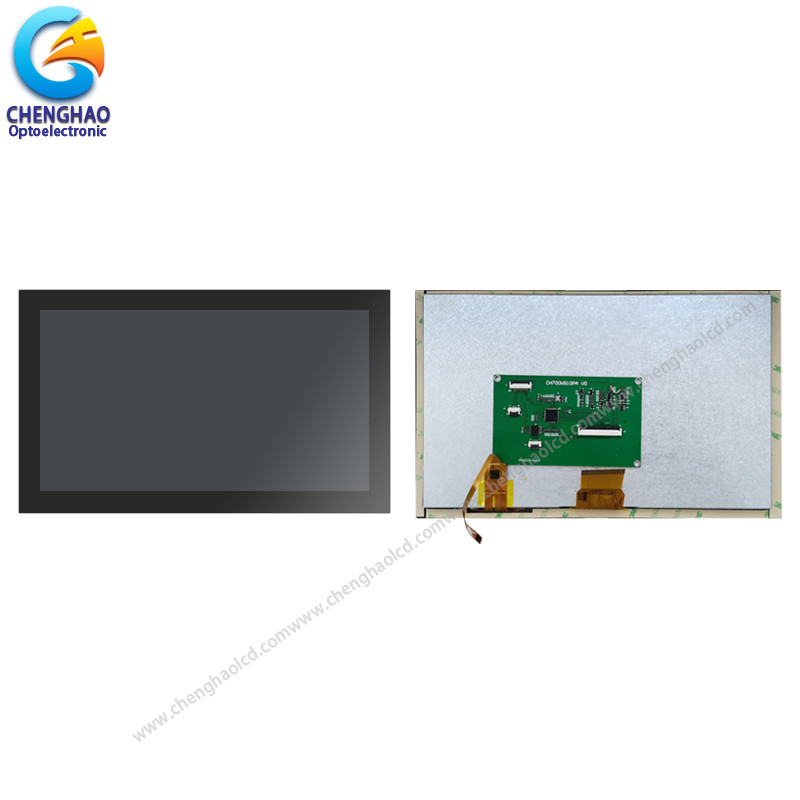

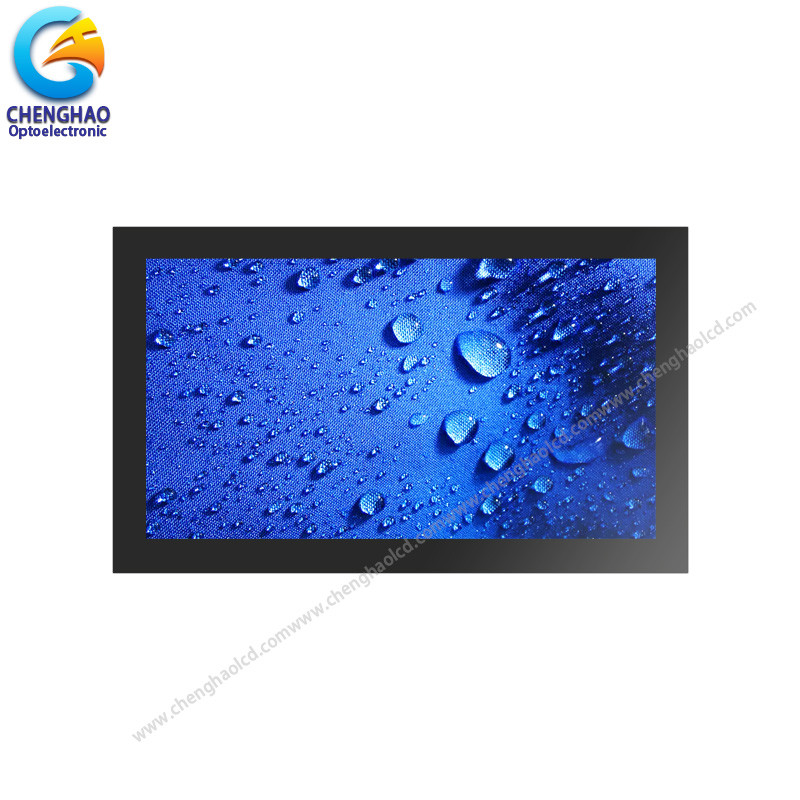

صفحه نمایش 1024x600 SPI 10.1 اینچ IPS LCD با پنل لمسی ظرفیت
1مشخصات صفحه نمایش 10.1 اینچی
| اندازه |
10.1 |
| نوع نمایش |
TFT+CTP+PCB |
| مدل نمایش |
CH101WS07A-CT-PA |
| پیکسل ها |
نوار RGB |
| وضوح صفحه نمایش |
1024 ((RGB) × 600 |
| بخش غذا |
0.6 |
| کنتراست |
8001 (نوع) (TM) |
2توضیحات صفحه نمایش لمسی 1024*600
* CH101WS07A-CT-PA یک نمایشگر کریستال مایع متریکس رنگ فعال (LCD) است.
* از یک پنل LCD IPS TFT، پنل لمسی ظرفیت، IC درایور، FPC، چراغ عقب تشکیل شده است.
* منطقه نمایش 10.1 اینچی
* این یک ماژول LCD TFT با وضوح 1024 (RGB) × 600 است، نمایش HD
* نور پس زمینه روشنایی 400 cd / m2 است، از گزینه های روشنایی مختلف بین 200 - 1500cd / m2 پشتیبانی می کند.
* با استفاده از رابط SPI
* ارائه یک برنامه نمونه غنی
* استانداردهای فرآیند درجه نظامی، کار پایدار طولانی مدت
* ارائه پشتیبانی فنی راننده
* تولید پایدار در دراز مدت و تامین تضمین شده
* پانل لمسی خاص می تواند طراحی و سفارشی شود.
* مطابق با استانداردهای CE / ROSH
3نقشه های صفحه لمسی 10.1" TFT
يادداشت:
(1) نوع صفحه نمایش: 10.1 اینچ tft+CTP+PCB
(2) جهت مشاهده: 80/80/80/80
(3) حالت قطبی کننده:انتقال / منفی
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS
4. بالاترين درجه بندي مطلق
|
ماده
|
نماد
|
دقیقه ای
|
مکس
|
واحد
|
|
ولتاژ منبع آنالوگ
|
VDD
|
-0.3
|
5 |
V |
|
ولتاژ ورودی
|
شراب
|
-0.3
|
VDD+03
|
V |
|
دمای کار
|
TOP
|
-20
|
70 |
°C
|
|
دمای ذخیره سازی
|
TST
|
-30 |
80 |
°C
|
|
رطوبت ذخیره سازی
|
HD
|
20 |
90 |
%RH
|
5.ویژگی های DC
|
ماده
|
نماد
|
دقیقه ای
|
-آره.
|
مکس
|
واحد
|
یادآوری
|
|
ولتاژ تغذیه
|
VDD
|
2.8
|
3.3
|
3.6
|
V |
- |
|
ولتاژ ورودی بالا
|
VIH
|
0.7VDD
|
-
|
VDD
|
V |
پین ورودی دیجیتال
|
|
ولتاژ پایین ورودی
|
VIL
|
GND
|
-
|
0.3VDD |
V |
پین ورودی دیجیتال
|
|
ولتاژ بالا خروجی
|
Vاوه
|
0.8VDD
|
-
|
VDD
|
V |
پین ورودی دیجیتال
|
|
ولتاژ پایین خروجی
|
VOL
|
GND
|
-
|
0.2VDD |
V |
پین ورودی دیجیتال
|
|
جریان خروجی I/O
|
منLI
|
-1
|
-
|
1 |
uA |
- |
6درخواست
7سوالات عمومی
سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایط پرداختی را می پذیرید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
