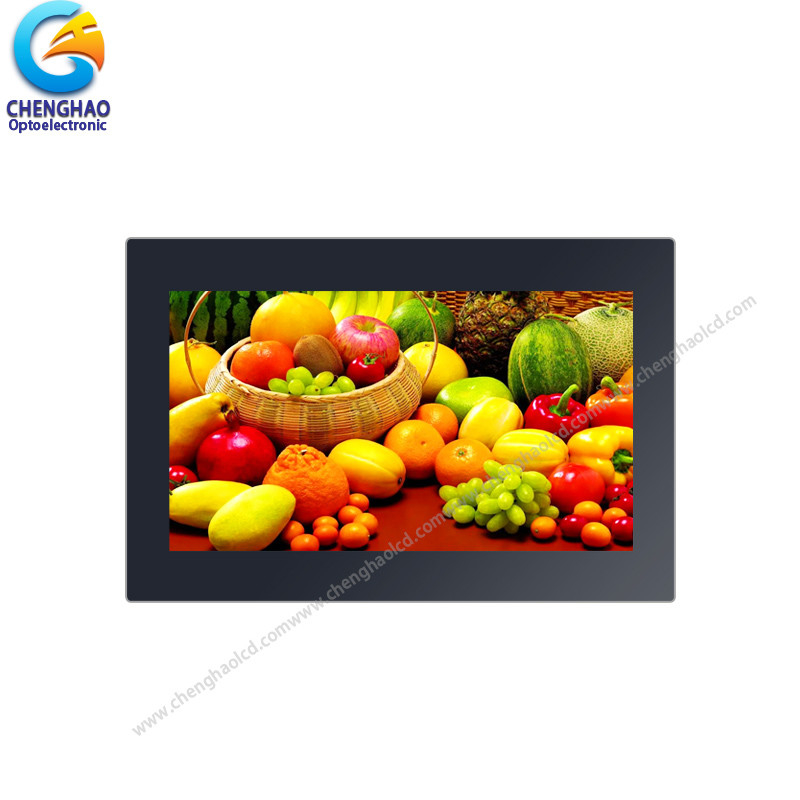

ماژول صفحه لمسی ظرفیتی 7 اینچ I2C 7 اینچ 800x480 صفحه LCD TFT

توضیحات محصول

ماژول صفحه نمایش لمسی ظرفیتی 7 اینچ I2C 7 اینچ 800*480 Tft LCD Screen

1مشخصاتصفحه نمایش لمسی ظرفی 7 اینچی

2توضیحات ماژول لمسی ظرفیت 800x480

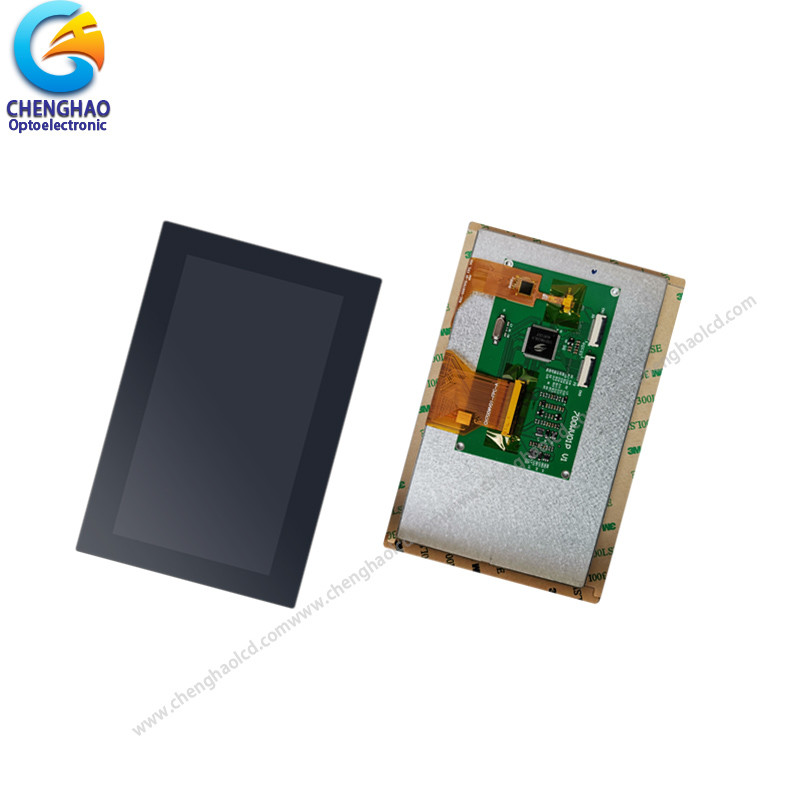

CH700WV01B-CTB یک ماژول نمایش صفحه لمسی است که توسط شرکت chenghao بر اساس نیازهای مشتری سفارشی شده است. این عمدتا شامل یک پوشش شیشه ای سیاه، یک پنل لمسی ظرفیت (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایش لمسی (CTP) ، یک صفحه نمایشیک پانل LCD، driver IC، Backlight (BL) و FPC و غیره

(1) پوشش شیشه ای سیاه بر اساس نیازهای مشتری سفارشی می شود و می تواند به طور کامل در تجهیزات مشتری ادغام شود.

(2) پانل لمسی ظرفیت GT911 را به عنوان IC راننده CTP برای برقراری ارتباط با سایر اجزای از طریق رابط I2C استفاده می کند.

(3) پانل LCD دارای یک منطقه نمایش فعال 7.0 اینچ با وضوح 800x480 نقطه است.

(4) SSD1963 نصب شده بر روی شیشه به عنوان IC راننده از ماژول LCD tft استفاده می شود و با سایر اجزای از طریق FPC متصل می شود.صفحه نمایش می تواند رنگ های 16M را نشان دهد;

(5) FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

(6) CH700WV01B-CTB یک نمایشگر دمای گسترده است که می تواند در دمای فوق العاده گسترده -20 ~ +70 °C کار کند.

مطابق با مقررات RoHS و بدون هالوجن.


3. نقشه های صفحه نمایش لمسی ظرفیت 7 اینچی

يادداشت:
(1) نوع صفحه نمایش: 7 اینچ TFT+CTP+PCB
(2) جهت مشاهده:ساعت 12
(3) IC درایو LCD: SSD1963
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) حفاظت: ROHS



4. جزئیات سریع صفحه نمایش لمسی LCD 7 اینچی

 * نام ال سی دی: ماژول صفحه نمایش لمسی ظرفیت 7 اینچ I2C 7 اینچ 800*480 Tft LCD Screen
* شماره بخش: CH700WV01B-CTB
* اندازه: 7.0 اینچ
* با پنل لمسی یا نه: بله
* نوع لمسی: پنل لمسی ظرفیت
* نوع صفحه نمایش: 7.0 اینچ TFT + CTP + PCB
* رنگ صفحه نمایش: 16M
* رزولوشن (پیکسل): 800 ((RGB) x480

* جهت مشاهده:ساعت 12

* جهت معکوس شدن مقیاس خاکستری: ساعت 6
* IC کنترل کننده TFT: SSD1963
* حالت نمایش: انتقال دهنده / معمولا سفید
* اندازه ماژول:180 ((W)×119 ((H)×12 ((T) mm
* منطقه فعال:154.08 ((W)×85.92 ((H) mm

* روشنایی: 250 cd/m2
* کنتراست: 500:1
* نوع رابط:رابط 8/9/16/18/24 بیتی 8080
* شماره پین: 50 پین
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
* طول عمر LED: 20000 ساعت

*نوع CTP: G+G

* درمان سطح: 6 ساعت

* IC راننده CTP: GT911

* دمای کار: -10 ~ +60°C

*دمای ذخیره سازی: -20 ~ +70°C

5استفاده از صفحه نمایش لمسی LCD 800x480 tft


سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایطی را قبول می کنید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
