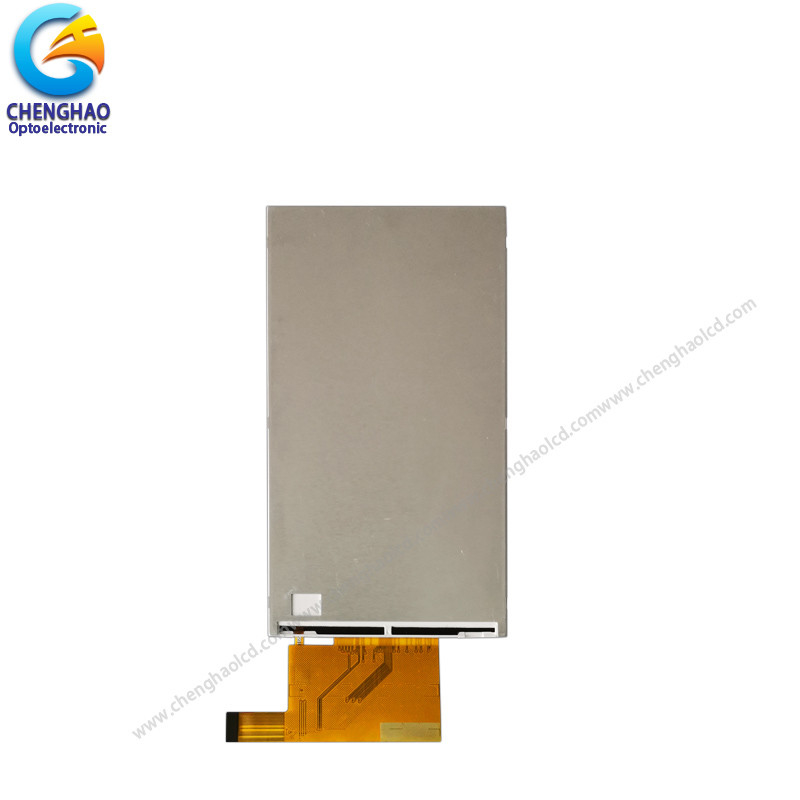

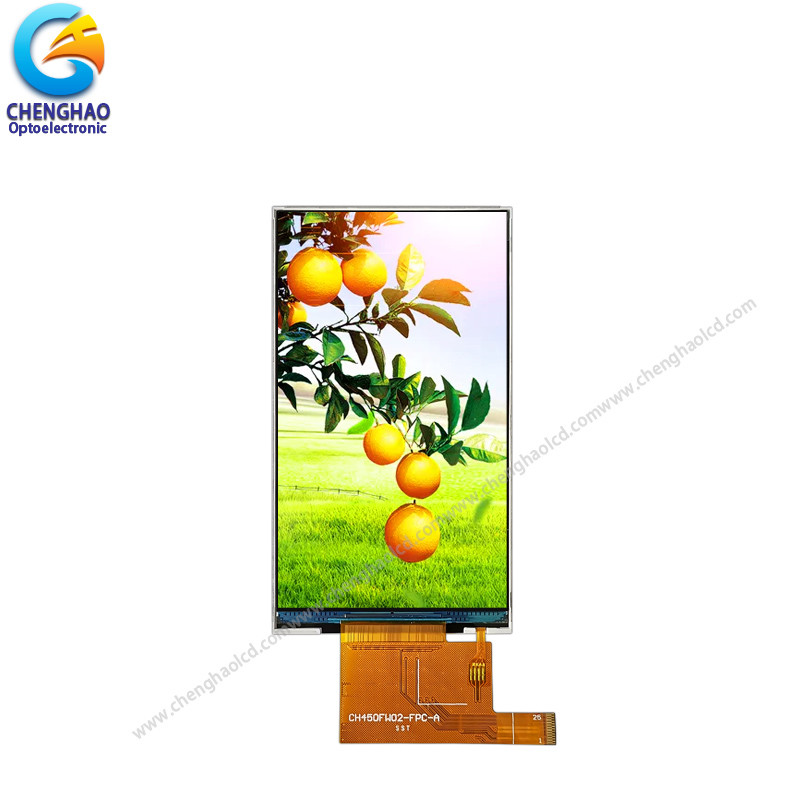

480x854 IPS LCD Module ST7701S 4.5 Inch Tft Screen With 25 Pin FPC

توضیحات محصول

480x854 IPS LCD ماژول ST7701S 4.5 اینچ صفحه نمایش tft با 25 پین FPC

1مشخصات ماژول LCD رنگی 4.5 اینچی

2توضیحات ماژول LCD 480x854 tft

چنگ هاو یک تولید کننده صفحه نمایش LCD رنگی است که خدمات سفارشی سازی عمده را به کاربران صفحه نمایش جهانی ارائه می دهد. CH450FW02A یک محصول استاندارد ماژول نمایش tft رنگی از شرکت چنگ هاو است ،که عمدتا شامل یک پانل LCD IPS TFT است، یک IC راننده، یک قاب آهن، یک نور پس زمینه و یک FPC.

(1) پانل LCD دارای یک منطقه نمایش فعال 4.5 اینچ با وضوح 480x854 نقطه است.

(2) ST7701S به عنوان IC راننده از ماژول صفحه نمایش Tft استفاده می شود، که بر روی شیشه نصب شده و با سایر اجزای دیگر از طریق FPC متصل می شود.صفحه نمایش می تواند رنگ های 16M را نشان دهد.

(3) چراغ پشتی (BL) دارای 10 دی ای دی موازی است. هنگامی که VF=15V/IF=40mA به BL وارد می شود، پانل LCD می تواند نور 450 cd/m2 تولید کند.

(4) FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه های صفحه نمایش LCD 4.5 اینچی

يادداشت:
(1) نوع صفحه نمایش: 4.5 " IPS TFT
(2) جهت مشاهده: 80/80/80/80
(3) حالت قطبی کننده:انتقال دهنده / منفی
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS

4. جزئیات سریع از ماژول نمایش LCD 480x854

* نام LCD: 480x854 IPS LCD ماژول ST7701S 4.5 اینچ صفحه نمایش tft با 25 پین FPC
* شماره بخش: CH450FW02A
* با پنل لمسی یا بدون آن: نه
* نوع لمس: پنل لمسی ظرفیت / مقاومت
* نوع صفحه نمایش: 4.5 " IPS TFT
* رنگ صفحه نمایش: 16M

* وضوح (پیکسل): 480 ((RGB) * 854
* جهت مشاهده: 80/80/80/80
* حالت نمایش: IPS / انتقال دهنده / معمولا سیاه
* اندازه ماژول: 60x109x2 mm
* منطقه فعال: 55.44x98.64 میلی متر
* روشنایی: 450 cd/m2
* کنتراست: 800:1
* نوع رابط: mipi
* شماره پین: 25 پین
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 10 عدد LED موازی
* طول عمر LED: 20000 ساعت

5استفاده از صفحه نمایش LCD 480x854
