توضیحات محصول

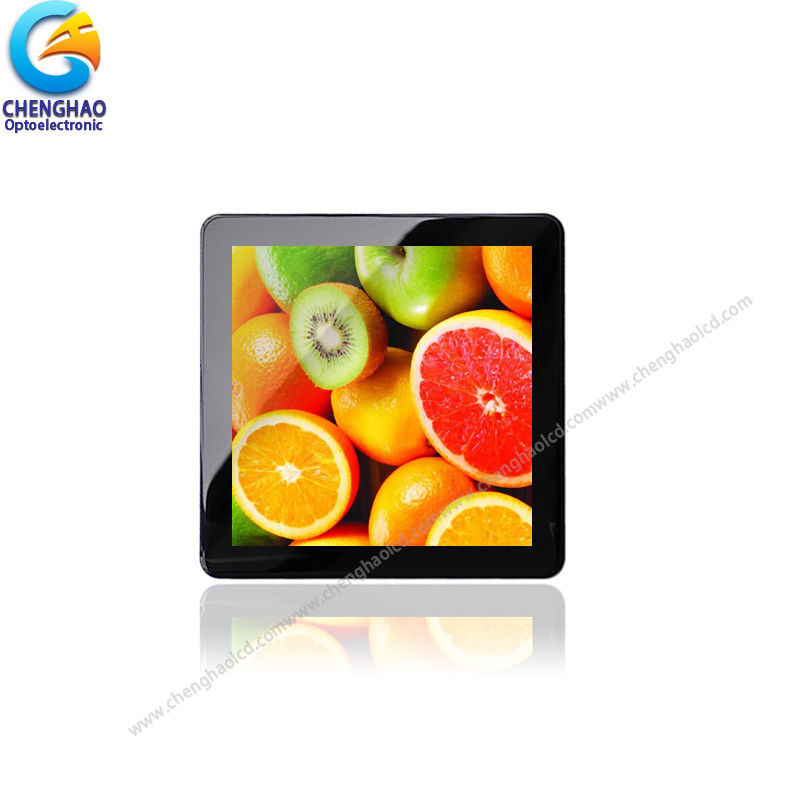

صفحه نمایش LCD 480*480 مربع 50Pin 3.95 IPS TFT با ST7701
1مشخصات ماژول صفحه لمسی 4 اینچی
| مدل شماره |
CH400WV17B-CTBA |
| نوع ماژول |
TFT+CTP |
|
اندازه ماژول
|
86.0 ((W)×86.0 ((H)×3.55 ((T) mm
|
|
منطقه فعال TFT/CTP
|
71.856 ((W)×70.176 ((H) mm
|
|
LENS منطقه مشاهده
|
68 ((W)×68 ((H) mm
|
|
IC درایور
|
ST7701S
|
|
چراغ پشت
|
۸ عدد لامپ LED سفید
|
| رابط |
3 خط SPI + 24 بیتی RGB
|
2توضیحات ماژول صفحه لمسی 3.95 اینچی
chenghao یک تامین کننده صفحه نمایش LCD است که خدمات OEM / ODM را برای کاربران صفحه نمایش جهانی ارائه می دهد. CH400WV17B-CTBA یک صفحه نمایش لمسی تمام سیاه است که توسط chenghao برای مشتریان سفارشی شده است.این یک ترانزیستور فلمی نازک (TFT) LCD است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچینگ استفاده می کند.این شامل یک پوشش شیشه ای تمام سیاه اثر، یک پانل LCD TFT، یک IC راننده، یک backlight و FPC، و غیره است.

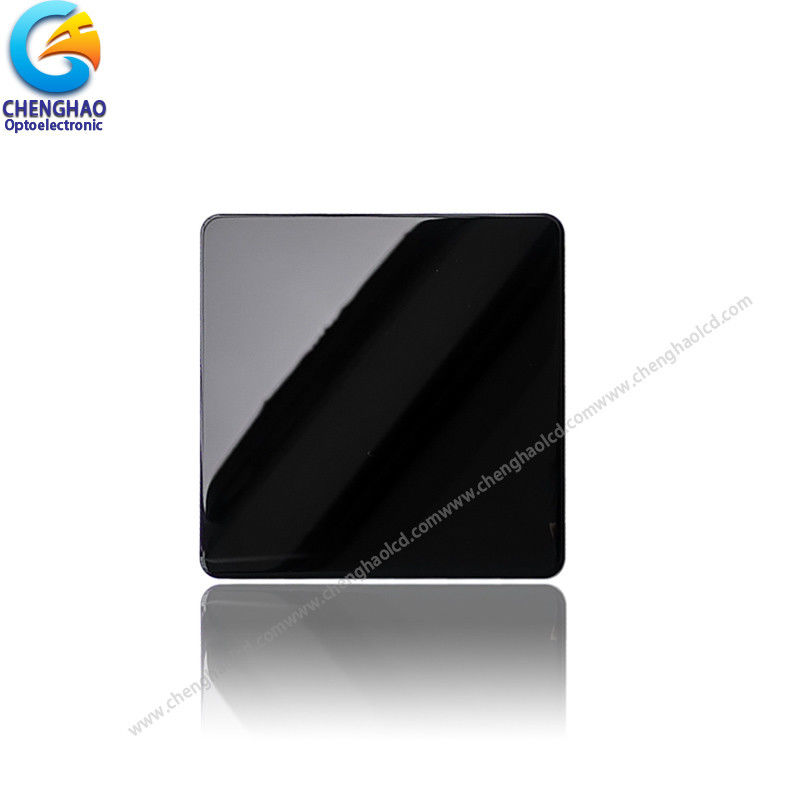

(1) پوشش شیشه ای اثر تمام سیاه است. حتی زمانی که صفحه نمایش خاموش است، سطح صفحه نمایش هنوز سیاه خالص است و اجزای ماژول صفحه لمسی را نمی توان از طریق پوشش شیشه ای دید.
(2) پانل LCD Tft دارای یک صفحه نمایش فعال 3.95 ′′ (اسکرین مربع) با وضوح نقطه ای 480 (RGB) × 480 است.
(3) ST7701S نصب شده بر روی شیشه به عنوان IC راننده از ماژول صفحه لمسی استفاده می شود و با سایر اجزای از طریق FPC متصل می شود.این ماژول صفحه لمسی می تواند رنگ های 16M را نشان دهد.
(4) چراغ پشتی دارای 16 LED سفید موازی است. با ورودی IF=40mA و VF=25.6V به BL، صفحه نمایش می تواند روشنایی 300 cd / m2 تولید کند.
(5) FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.
مطابق با مقررات RoHS و بدون هالوجن.
3نقشه های ماژول صفحه لمسی 4 اینچی
يادداشت:
(1) نوع صفحه نمایش: 3.95 اینچ TFT + CTP
(2) جهت مشاهده: 80/80/80/80
(3) حالت نمایش:IPS / انتقال دهنده / معمولا سیاه
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS
4.احتیاط برای استفاده
️یک شرط ضروری برای کار کردن LCDs در محدوده ولتاژ مشخص شده از زمان
ولتاژ بالاتر از حد محدود باعث کوتاه شدن عمر LCD می شود.
️یک واکنش الکتروشیمیکی ناشی از جریان ثابت باعث خراب شدن نامطلوب LCD می شود، بنابراین
که استفاده از محرک جریان ثابت باید اجتناب شود.
️زمان پاسخ خواهد شد بسیار به تاخیر در دمای پایین تر از آن کار
از سوی دیگر در درجه حرارت بالاتر LCDs چگونه رنگ تیره در
با این حال این پدیده ها به معنای خرابی یا خرابی در LCD نیست.
که در دمای کار مشخص شده باز می گردد.
️اگر منطقه نمایش به شدت در طول کار فشار داده می شود، برخی از فونت به طور غیر طبیعی نشان داده می شود
اما بعد از خاموش شدن دوباره به حالت عادی برمی گردد.
️رسوب کمی بر روی پایانه ها باعث واکنش الکتروشیمی می شود که منجر به
مدار باز ترمینال
استفاده در دمای کار حداکثر، 50٪ Rh یا کمتر مورد نیاز است.
