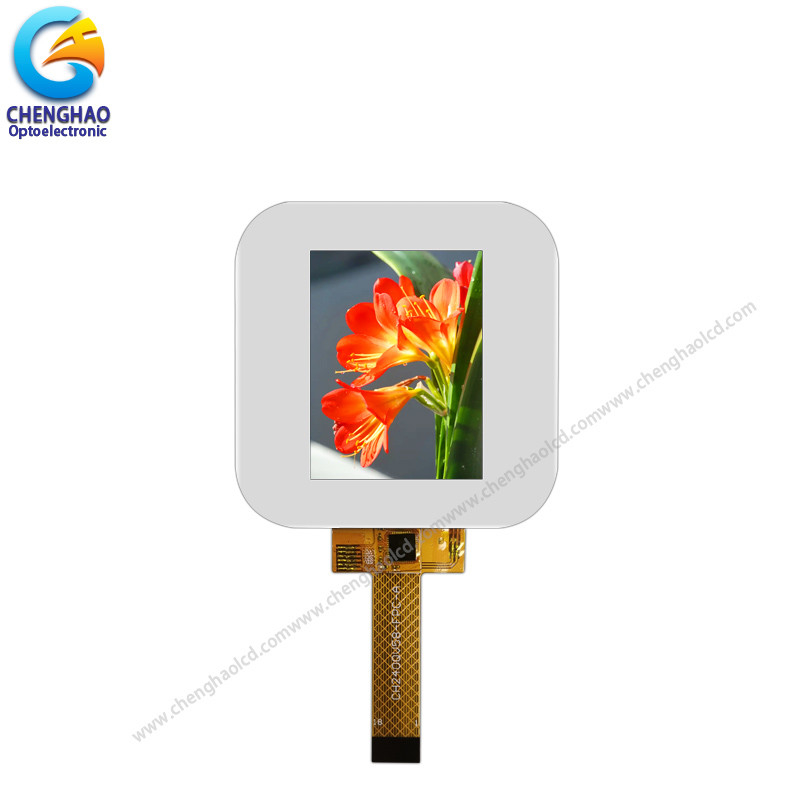

صفحه نمایش LCD TFT کوچک 240x320 2.4 اینچ LCD صفحه نمایش لمسی TFT با RoHS

توضیحات محصول

صفحه نمایش LCD کوچک 240x320 با صفحه لمسی LCD 2.4 اینچی با RoHS

1مشخصات صفحه لمسی LCD 2.4 اینچی

2توضیحات صفحه لمسی LCD 240x320 tft

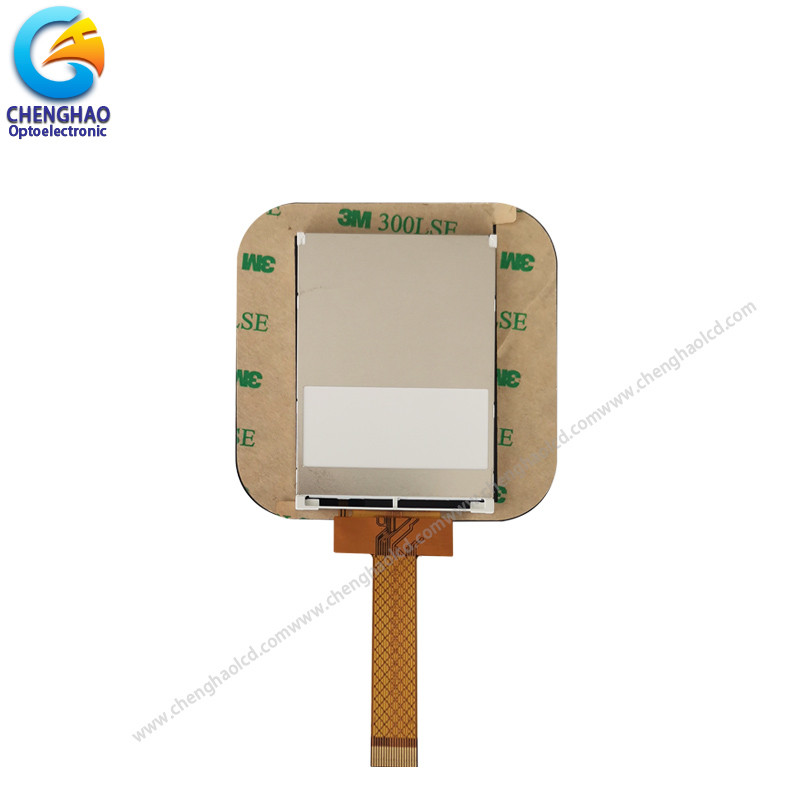

CH240QV58A-CT یک ماژول صفحه نمایش لمسی است که توسط شرکت Chenghao برای مشتریان سفارشی شده است.این یک ترانزیستور فلمی نازک (TFT) LCD است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچینگ استفاده می کند.این مدل متشکل از یک پانل LCD Tn TFT، یک پوشش سفید، یک پانل لمسی ظرفیت (CTP) ، یک IC رانندگی، یک چراغ پشتی (BL) و FPC است.

پانل LCD Tft دارای یک منطقه نمایش فعال 2.4 اینچی (اسکرین عمودی) با وضوح 240x320 نقطه است. ST7789 نصب شده بر روی شیشه IC درایور این ماژول است.که از طریق FPC با اجزای دیگر متصل استبا وارد کردن مدل RGB به ST7789، این صفحه نمایش می تواند رنگ های 262K/65K را نشان دهد.

چراغ پشتی (BL) دارای 4 LED سفید موازی است. با ورودی سیگنال الکتریکی VF = 3.2V / IF = 80 mA، ماژول LCD نور 280 cd / m2 تولید می کند.

FPC همچنین می تواند با توجه به نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه از صفحه لمسی LCD 2.4 اینچی

يادداشت:
(1) نوع صفحه نمایش: 2.4 اینچ TFT+CTP
(2) جهت مشاهده:ساعت 6
(3) حالت قطبی کننده:انتقالمثبت
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS

4استفاده از صفحه لمسی LCD 240x320

5سوالات عمومی

Q1: آیا شما نمایشگرهای سفارشی و صفحه های لمسی را قبول می کنید؟
ج: مطمئنا، شما می توانید FPC، Backlight و صفحه لمسی را سفارشی کنید.

سوال2: صفحه نمایش شما چه نوع رابط کاربری دارد؟
A: نمایشگرهای کوچک به طور کلی از SPI،MCU،RGB،MIPI پشتیبانی می کنند. نمایشگرهای متوسط به طور کلی از LVDS،MIPI،EDP پشتیبانی می کنند. مشخصات مختلف از رابط های مختلف استفاده می کنند.

سوال سوم: آیا از صفحه لمسی ظرفیتی یا صفحه لمسی مقاوم استفاده کردید؟
جواب: ما صفحه لمسی ظرفیت دار و صفحه لمسی مقاومت دار داریم.

Q4: سیاست نمونه گیری شما چیست؟
ج: اگر سهام وجود داشته باشد، می توانید در هر زمان نمونه بگیرید، اگر سهام وجود نداشته باشد، مدتی طول می کشد، و سپس صبر کنید تا مواد برای نمونه گیری برگردند.اما مشتری نیاز به پرداخت هزینه نمونه و هزینه اکسپرس.

Q5: چه مدت زمان سرب شما برای تولید انبوه است؟
A: حدود 20 تا 45 روز کاری برای تولید انبوه طول می کشد، بسته به مدل و مقدار سفارش.

س6: چگونه می توان تحویل پایدار طولانی مدت را تضمین کرد؟
ج: اول، ما محصولاتی را توصیه می کنیم که می توانند برای مدت طولانی به مشتریان تحویل داده شوند، و دوم، ما تعداد زیادی از سهام را برای مدت طولانی پیش بینی می کنیم.

Q7: روش پرداخت شما برای تولید انبوه چیست؟
A: به طور کلی، پس از دریافت 50٪-100٪ سپرده از مشتریان، آنها شروع به آماده سازی مواد می کنند. تحویل حدود 5 روز کاری پس از دریافت پرداخت نهایی است.
