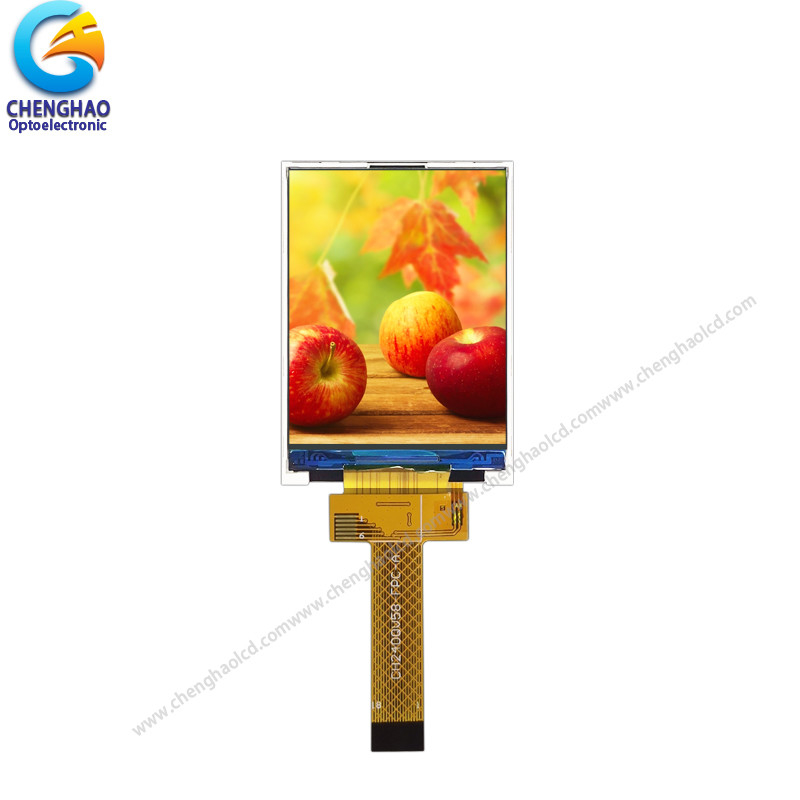

ماژول صفحه نمایش LCD 4 خط 8 بیت SPI

توضیحات محصول

2ماژول صفحه نمایش LCD 4 اینچی 240*320 SPI 18 Pin Tft 2.4 Display

1مشخصات صفحه نمایش LCD 2.4 اینچی

2توضیحات ماژول نمایش LCD 2.4 اینچی

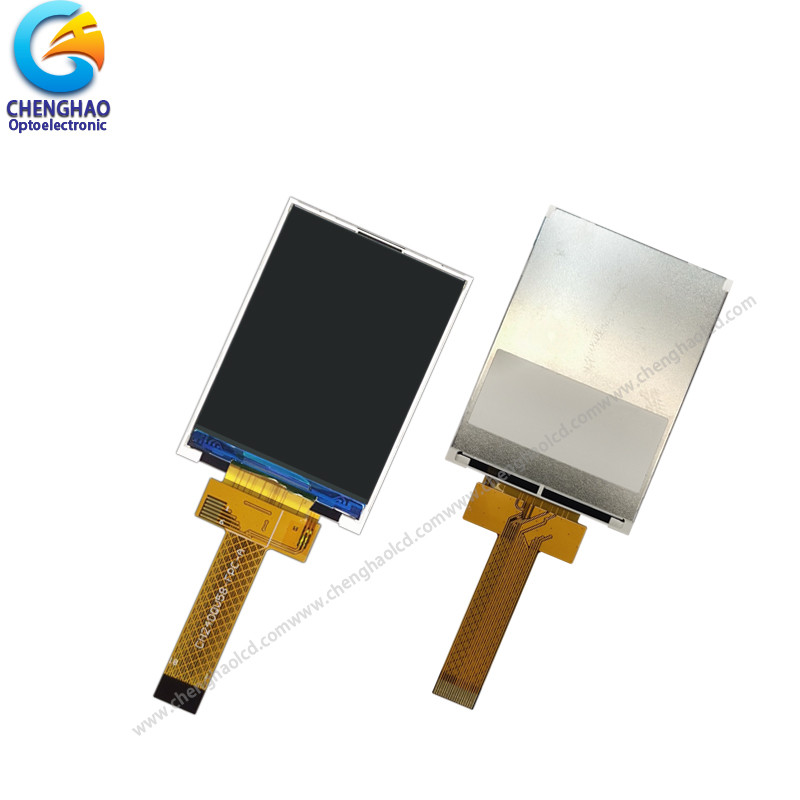

CH240QV58A یک مدل استاندارد از صفحه نمایش LCD tft از شرکت chenghao است،یک ترانزیستور فلمی نازک متریکس فعال رنگی (TFT) صفحه نمایش کریستال مایع (LCD) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کنداین شامل یک پانل LCD رنگی، یک چراغ پشتی، یک driver IC و FPC است.

پانل LCD tft دارای یک منطقه نمایش فعال 2.4 ′′ (اسکرین عمودی) با وضوح نقطه 240 * 320 است.ST7789V نصب شده بر روی شیشه به عنوان کنترل IC برای این ماژول صفحه نمایش LCD رنگی استفاده می شود و با سایر اجزای از طریق FPC برای اتصال ارتباط برقرار می کند. با وارد کردن سیگنال های RGB به ST7735s ، این صفحه نمایش می تواند رنگ های 262k / 65K را نمایش دهد. رابط SPI 4-line_8bit پشتیبانی می شود. علاوه بر این ، FPC همچنین می تواند با توجه به نیازهای مشتری سفارشی شود ،مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه از صفحه نمایش LCD 240x320

يادداشت:
(۱) نوع صفحه نمایش: ۲٫۴ اینچ TFT
(2) جهت مشاهده: همه
(4) حالت قطبی کننده:انتقال / به طور معمول
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. Qucik جزئیات صفحه LCD 240x320

* نام ال سی دی: ماژول صفحه نمایش ال سی دی 2.4 اینچی 240*320 SPI 18 Pin Tft 2.4 Display
* شماره بخش: CH240QV58A

* اندازه: 2.4 اينچ
* پنل لمسی پشتیبانی شده نوع: CTP/RTP
* نوع صفحه نمایش: 2.4 " TFT
* رنگ صفحه نمایش: 262K/65K
* رزولوشن (پیکسل): 240 ((RGB) × 320
* جهت تماشای: 6:00

*تنظیم پیکسل رنگ: نوار عمودی RGB

*جهت معکوس شدن مقیاس خاکستری: ساعت 12

* IC راننده: ST7789V

* حالت نمایش:TN / Transmission / معمولا سفید
* اندازه ماژول:42.72 ((W)×60.26 ((H)×2.3 ((T) mm

* منطقه فعال:36.72 ((W)×48.96 ((H) mm

*نقطه ها:0.153 (W)×0.153 (H) mm

* روشنایی: 300 cd/m2
* کنتراست: 500:1
* نوع رابط:4-line_8bit SPI
* شماره فلش: 18 فلش
* نور پس زمینه:لامپ LED سفید

*دمای کار: -20 ~ +70

* دمای نگهداری: -30 ~ +80°C
