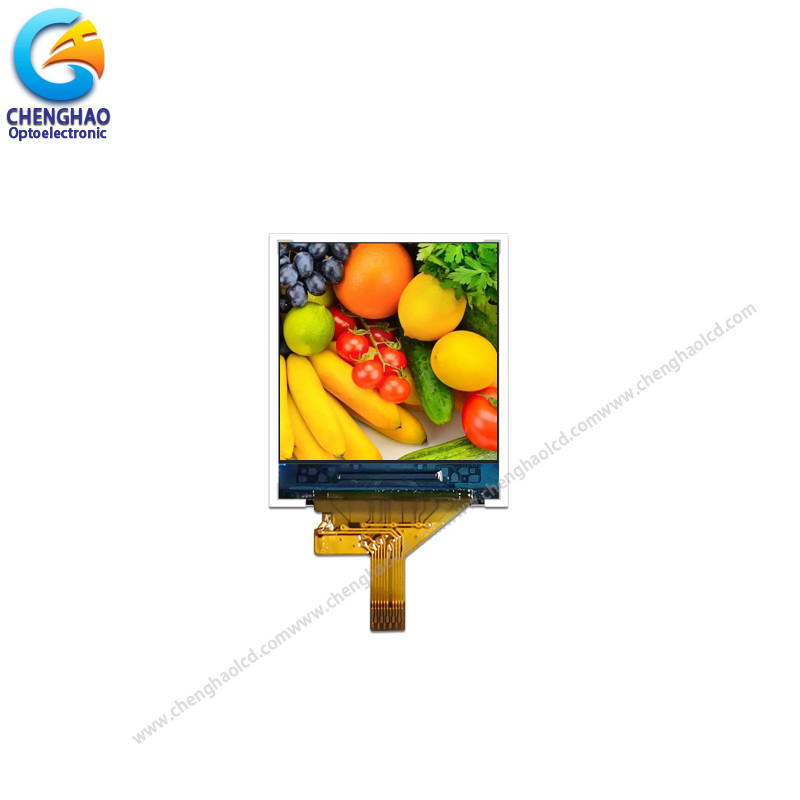

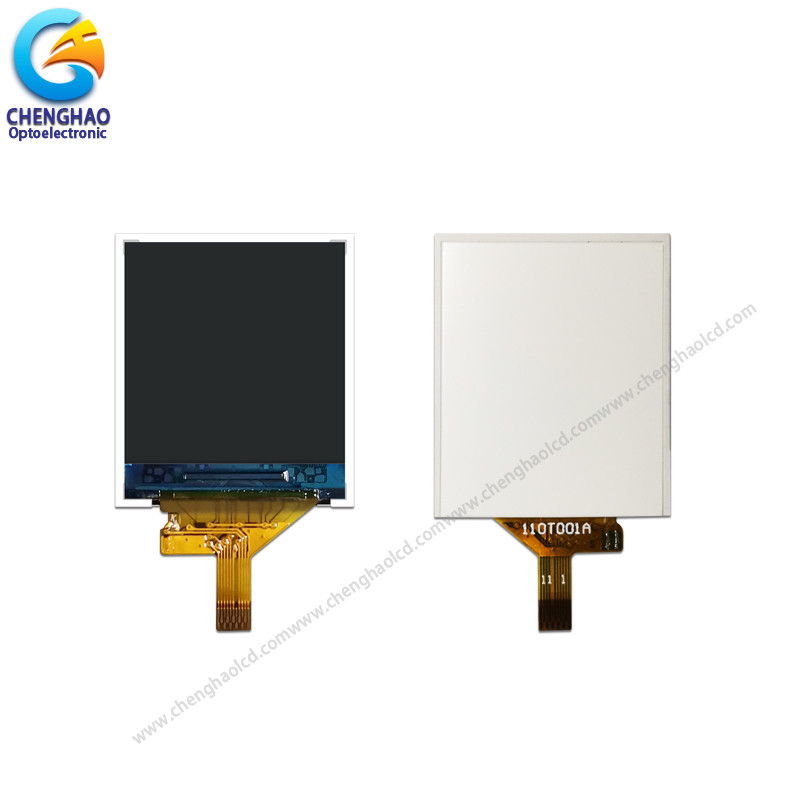

صفحه نمایش LCD TFT 96X96 نقطه ای 1.1 اینچ 4 خط SPI TFT LCD با ST7735S

توضیحات محصول

1صفحه نمایش LCD TFT 96*96 نقطه 4 خط SPI

1مشخصات مانیتور رنگی tft

2توضیحات نمایشگر رنگی tft

CH110T001A یک ماژول LCD کوچک تولید شده توسط کارخانه Chenghao است،یک ترانزیستور فلمی نازک متریکس فعال رنگی (TFT) صفحه نمایش کریستال مایع (LCD) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.

این ماژول LCD tft شامل یک پانل LCD ips tft، یک IC کنترل، یک backlight و FPC است.1 (اسکرین عمودی) منطقه نمایش فعال به صورت قطری اندازه گیری شده با وضوح 96 ((RGB) x 96 نقطهST7735s در بالا IC کنترل این ماژول است، که با سایر اجزای از طریق FPC متصل است.و پارامترهای الکتریکی BL VF=3 است..2V / IF=20 mA

علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.

3. نقشه های صفحه نمایش tft

يادداشت:
(1) نوع صفحه نمایش: 1.1"TFT
(2) جهت مشاهده: 80/80/80/80
(3) حالت قطبی کننده:انتقال دهنده / منفی
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) تحمل غیر نشانگر: ± 0.20
(7) حفاظت: ROHS

4. جزئیات سریع از صفحه نمایش LCD rgb

* نام LCD: صفحه نمایش LCD TFT 1.1 اینچ 96 * 96 نقطه 4 خط SPI پانل های LCD TFT
* شماره بخش: CH110T001A
* اندازه: 1.1 اينچ
* با پنل لمسی یا نه: نه
* پشتیبانی از نوع لمس: CTP/RTP
* نوع صفحه نمایش: 1.1 "TFT
* رنگ صفحه نمایش: 262K/65K
* رزولوشن (پیکسل): 96*96 نقطه
* جهت مشاهده: 80/80/80/80
* حالت نمایش:IPS / انتقال دهنده / معمولا سیاه
* اندازه ماژول:25.46 ((W)×29.54 ((H)×2.3 ((T) mm

* منطقه فعال:19.87 ((W)×19.87 ((H) mm

* روشنایی: 250 cd/m2
* کنتراست: 800:1
* نوع رابط: SPI
* شماره پین: 11 پین
* نوع و رنگ روشنایی پس زمینه: LED سفید
* طول عمر LED: 20000 ساعت

5استفاده از مانیتور LCD rgb

6خدمات ما

1. و اگر لازم باشد که شما برای داشتن پشتیبانی فنی در روند توسعه، ما می توانیم آن را برای شما در هر زمان فراهم می کند.
2. کیفیت خوب و اعتبار روح شرکت ما است. قبل از حمل و نقل، ما تضمین می کنیم که محصولات آزمایش پیری و 100٪ از چوبی بصری و الکتریکی انجام می شود.
3وقتی محصول ارتقا می یابد، ما مشتریان مربوطه را از قبل مطلع می کنیم و محصول ارتقا می تواند کاملا با محصولات قدیمی سازگار باشد.
4مدت گارانتی محصول 12 ماه است.
