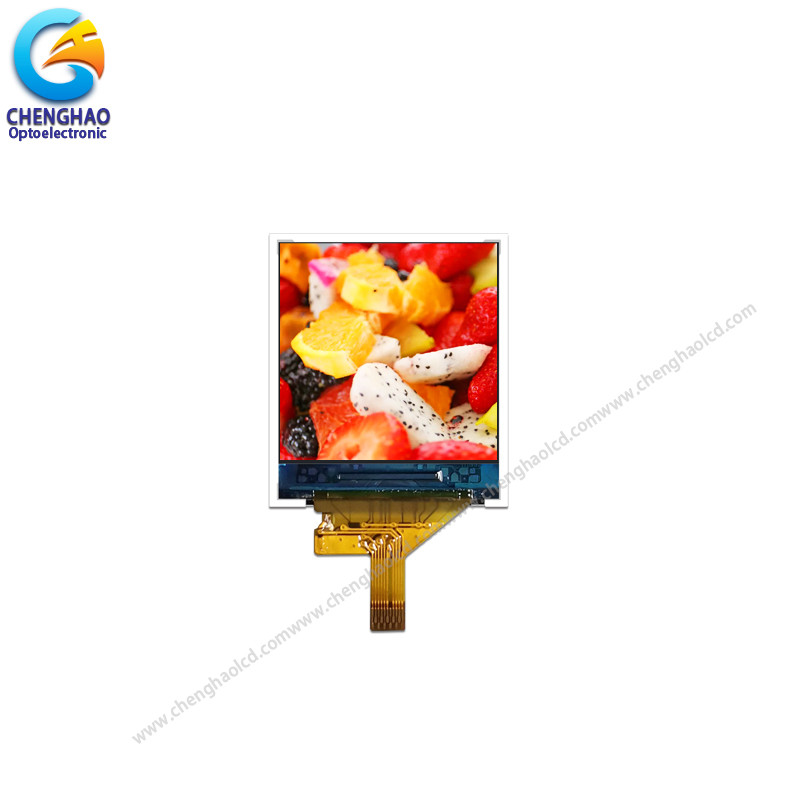

1.1 اینچ IPS LCD Display RGB 96x96 نقاط رزولوشن 4 خط رابط SPI

توضیحات محصول

1.1 اینچ IPS LCD Display 96x96 رزولوشن 4line SPI Interface

1مشخصاتماژول LCD کوچک

2. شرح صفحه نمایش LCD کوچک

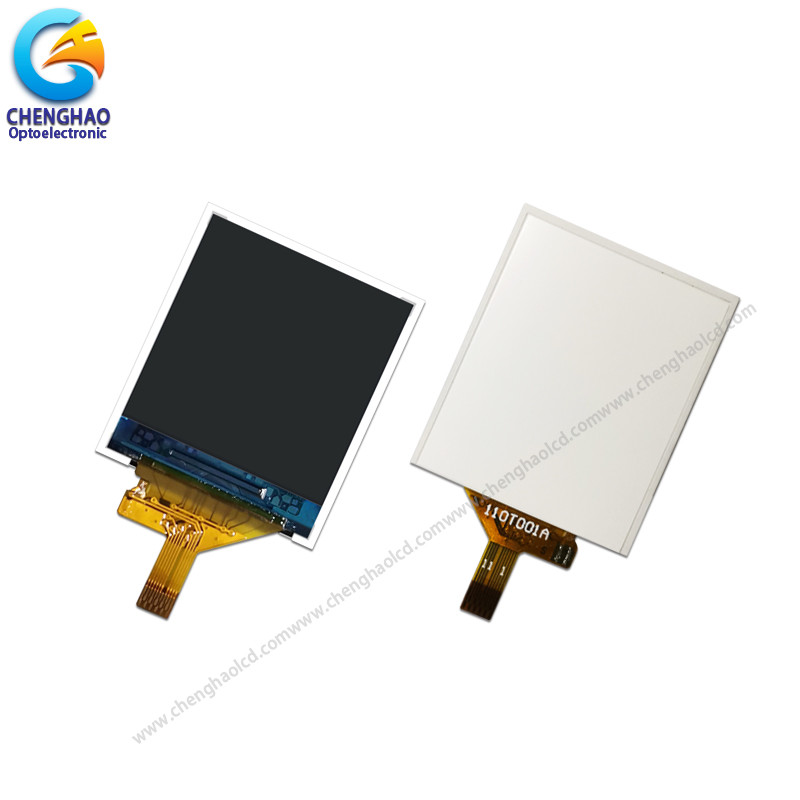

مدل CH110T001A ChengHao Display یک صفحه نمایش کریستال مایع ترانزیستور فیلم نازک (TFT) رنگ فعال است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این مدل از یک پنل LCD IPS TFT تشکیل شده است، یک IC راننده، یک چراغ پشتی و FPC.

این صفحه LCD TFT دارای یک صفحه نمایش فعال 1.1 (اسکرین عمودی) با وضوح 96 ((RGB) x 96 نقطه است.

درایور می تواند رنگ های 65K / 262K را با ورودی سیگنال RGB نمایش دهد و بر روی شیشه و اتصال از طریق FPC از جمله اجزای برای هدایت ماژول نمایش نصب شده است.

علاوه بر این، FPC همچنین می تواند بر اساس نیازهای مشتری، مانند تغییر نور پس زمینه و ساختار FPC، تعریف رابط و غیره سفارشی شود.

مطابق با مقررات RoHS و بدون هالوجن.


3. نقشه از صفحه LCD TFT

يادداشت:
(1) نوع صفحه نمایش: TFT 1.1 اینچ
(2) جهت مشاهده: 80/80/80/80
(3) IC درایو LCD:ST7735S
(4) دمای کار: -20 ~ 70 °C
(5) دمای ذخیره سازی: -30 ~ 80 °C
(6) حفاظت: ROHS



4جزئیات سریع صفحه نمایش LCD TFT

 * نام LCD: صفحه نمایش LCD IPS 1.1 اینچ 96x96 رزولوشن 4 خط رابط SPI
* شماره بخش: CH110T001A
* اندازه: 1.1 اينچ
* با پنل لمسی یا نه: نه
* پشتیبانی نوع لمس: ظرفیت/مقاومت
* نوع صفحه نمایش: 1.1 اینچ TFT
* رنگ صفحه نمایش: 262K/65K
* وضوح (پیکسل): 96 ((RGB) * 96
* ارتفاع پیکسل:0.207 ((W)×0.207 ((H) mm

* جهت مشاهده: 80/80/80/80
* IC کنترل کننده:ST7735S
* حالت نمایش: انتقال دهنده / معمولا سیاه
* اندازه کل:25.46 ((W)×29.54 ((H)×2.3 ((T) mm
* منطقه فعال:19.87 ((W)×19.87 ((H) mm

* روشنایی: 250 cd/m2
* کنتراست: 800
* نوع رابط: 4 خط SPI
* شماره پین: 11 پین
* نوع و رنگ روشنایی پس زمینه: روشنایی LED / سفید
نور پس زمینه: 1 LED موازی
اگر=20mA، Vf =3.2V
* طول عمر LED: 20000 ساعت


5استفاده از ماژول LCD رنگی




6بند های عمومی



سوال1: شما سازنده هستيد؟
A: بله، ما تولید کننده هستیم.
سوال2: زمان تحویل شما چقدر است؟
A: معمولاً 3-5 روز کاری پس از پرداخت؛ سفارشات مورد نیاز خاص، زمان تحویل قابل مذاکره است.
س3: اگر محصولات پس از دریافت آن کار نکنند، باید چه کنم؟
ج: ما به سرعت به شما کالاهای جدید می دهیم و بعد از آن تصمیم گیری می کنیم.
Q4: آیا شما طراحی OEM را قبول می کنید؟
A: بله، ما می توانیم بر اساس نیاز شما طراحی کنیم، MOQ معمولا 100-1000.
سوال5: آیا پرداخت ۳۰ درصد پیش پرداخت را می پذیرید؟
A: بله، ما می توانیم شروع به آماده سازی کالاهای خود را زمانی که دریافت پرداخت 30٪، و آنها را پس از دریافت باقی 70٪ پرداخت ارسال.
س6: شما چه شرایطی را قبول می کنید؟
A: ما پی پال، T / T، وسترن یونیون، Wechat، Alipay، نقد (RMB یا USD) را قبول می کنیم.
