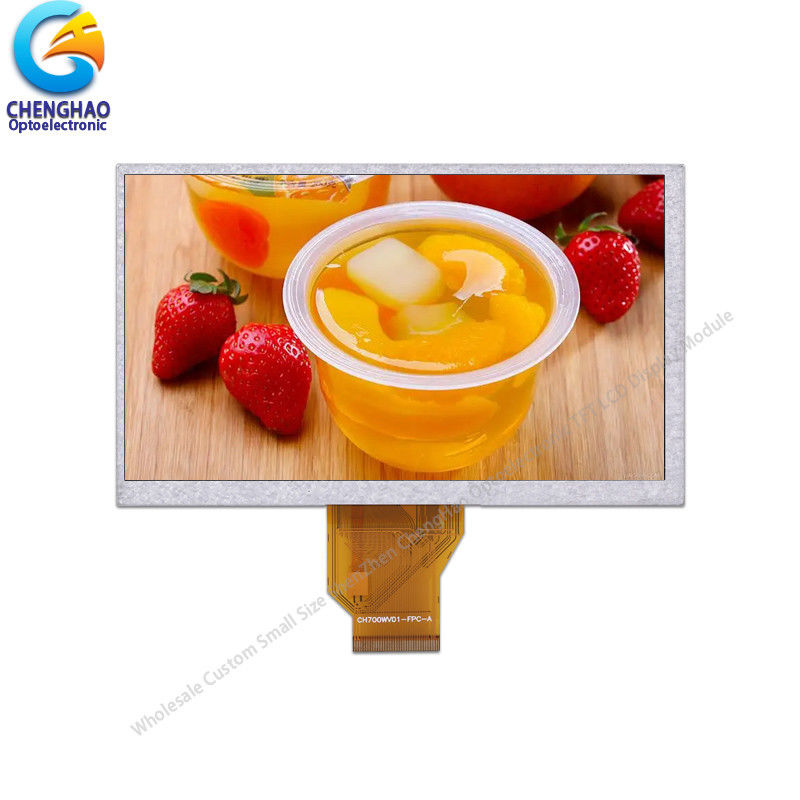

ماژول صفحه نمایش LCD RGB 800x480 نقطه 7 اینچ TFT 260 Nits

توضیحات محصول

ماژول صفحه نمایش LCD RGB عمده فروش سفارشی 800x480 کیت LCD 7 اینچی

1مشخصات صفحه نمایش LCD rgb

2توضیحات صفحه نمایش LCD rgb

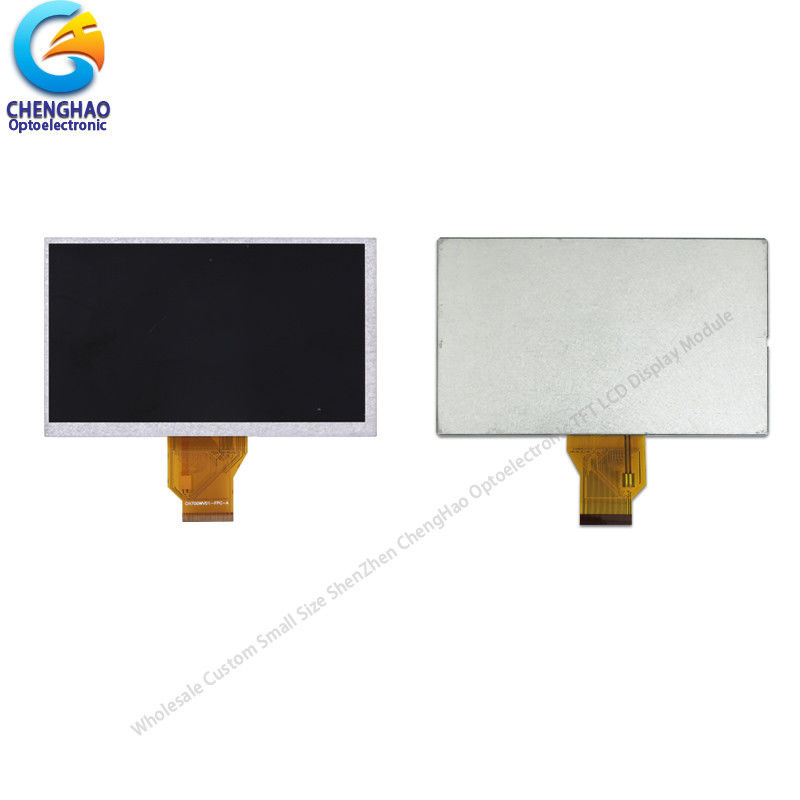

CH700WV01B یک ماژول LCD رنگی 7 اینچی است که شامل یک پنل LCD Tn tft، یک IC درایور، یک روشنایی پس زمینه و FPC است.این مدل از حالت نمایش TN/Transmissive/Normally white استفاده می کند و زاویه دید 12 ساعت دارد. رابط 24 بیتی RGB پشتیبانی می شود. IC کنترل نصب شده در شیشه با سایر اجزای صفحه نمایش از طریق FPC ارتباط برقرار می کند.این ماژول صفحه نمایش tft می تواند رنگ های 16M را با ورودی سیگنال های RGB به IC کنترل نشان دهدFPC می تواند با توجه به نیازهای مشتری، مانند ساختار شکل FPC، تعریف رابط و غیره سفارشی شود.

علاوه بر این، ما تجربه غنی در ادغام صفحه نمایش لمسی LCD به قطعات با صفحه پوشش، CH700WV01B می تواند به ماژول صفحه نمایش لمسی با نصب پنل لمسی تبدیل شود،اگر پروژه شما این نیاز را داشته باشد، ما می تونیم راه حل مناسبی براتون فراهم کنیم.

مطابق با مقررات RoHS و بدون هالوجن.

3نقشه های صفحه نمایش rgb

يادداشت:
(1) نوع صفحه نمایش: 7.0 اینچ TFT
(2) جهت مشاهده: 12:00
(4) حالت قطبی کننده: TN / انتقال دهنده / معمولا سفید
(5) دمای کار: -20 ~ 70 °C
(6) دمای ذخیره سازی: -30 ~ 80 °C
(7) تحمل غیر نشانگر: ±0.20
(8) حفاظت: ROHS

4. کوچک جزئیاتصفحه نمایش متریکس rgb

* نام LCD: RGB Lcd Screen Display Module سفارشی 800x480 کیت LCD 7 اینچی
* شماره LCM: CH700WV01B
* اندازه: 7
* نوع صفحه نمایش: 7 اینچ TFT
* رنگ: 16M
* ترتیب نقطه: 800*480 نقطه
* جهت مشاهده:12:00

*جهت معکوس شدن مقیاس خاکستری: 6:00

*تنظیم پیکسل رنگ: نوار عمودی RGB

* حالت نمایش:انتقال دهنده / مثبت
* ابعاد طرح: 16.49 * 10.00 * 0.57 سانتی متر

* منطقه نمایش: 15.408 * 8.592 سانتی متر

*TFT Dot Pitch:0.01926 * 0.01790 سانتی متر

* روشنایی: 260 نایت
* کنتراست: 500:1
* نوع رابط: RGB
* شماره پین: 50 پین
* ارتفاع پین: 0.035 سانتی متر
* نور پس زمینه: 21لامپ LED سفید

*دمای کار: -20 ~ +70

* دمای نگهداری: -30 ~ +80°C

5استفاده از صفحه نمایش rgb

6خدمات ما

سیاست حمل و نقل دریایی:
1- به طور منظم، ما از طریق Fedex/DHL/UPS ارسال می کنیم، راه صریح (2-7 روز کاری ورود) ، مناسب برای سفارش کوچک.
2- راه حمل و نقل دریایی، (25-40 روز ورود) ، هزینه پایین، بندر به بندر، معمولا برای سفارش مقدار زیادی.

سفارشی/OEM:
خدمات سفارشی خوبه

سیاست نمونه گیری:
1- معمولا ما نمونه تصادفی را رایگان ارائه می دهیم اما با پرداخت هزینه حمل و نقل نمونه شما.
2- ما ارائه 1-2 پی سی هر نمونه به صورت تصادفی، اگر برای بیشتر پی سی، ما سعی می کنیم برای ارسال به شما، اگر نه و شما باید

درخواست بیشتر پی سی ها، ما هزینه نمونه های مشابه را برای ساخت نمونه های بیشتر به شما پرداخت خواهیم کرد.

روند سفارش آسان:
لطفا قبل از سفارش به ما نام محصول، تصاویر، رنگ ها و مقدار آن را تایید کنید.
